#1通用做法之污水管道

1.通用污水管材选择。

管材：聚氯乙烯(PVC-U)双壁波纹管；

环刚度：在车行道和停车位下8kN/㎡，其余4kN/㎡；

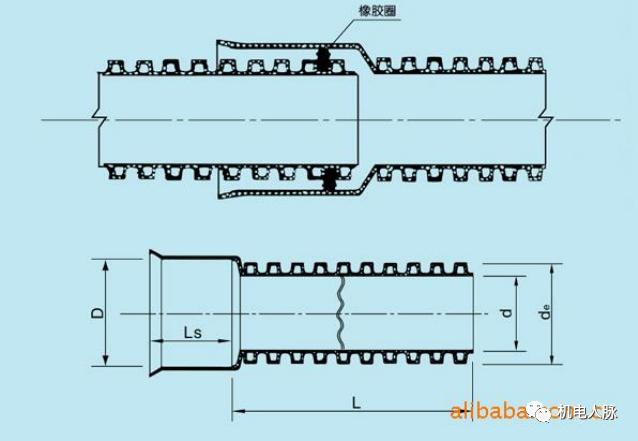

接口：弹性密封橡胶圈承插接口。

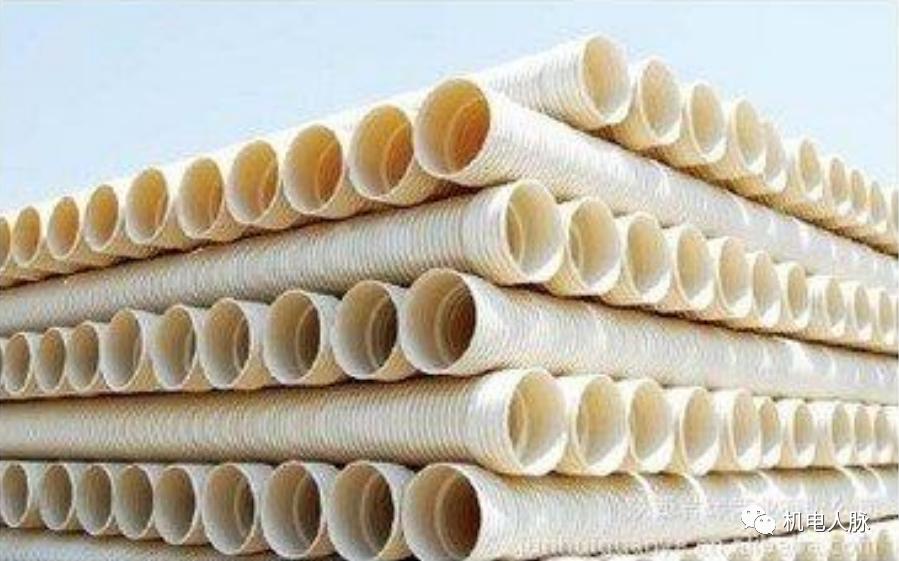

聚氯乙烯(PVC-U)双壁波纹管

具有重量轻、抗压强度高、内壁光滑、排水阻力小、耐腐蚀、施工方便、连接可靠、适用寿命长等特点。

2.污水管网通用做法

①常规解读：

体制定额

• 小区排水体制采用雨、污分流制。
• 排水定额采用相应的生活给水定额的90%。

一般规定

• 污水管道检查井中心位置除注明外，离围栏距离为0.75m。
• 化粪池前的排水管采用排水塑料管。
• 当污水检查井位置与建筑单体不同时，以总图为准。

排水出处

• 如有市政污水管网可以对接，不主动要求设置污水处理站。

②习惯做法：

• 以地形坡向为基准，顺坡布置
• 重力流为主
• 主次分明
• 优先布置在共用绿地/绿化带/人行道下，避免布置
• 在道路下
• 一般别墅的截污管布置在别墅后侧
• 较近的同向污水管道优先合并
• 方便施工，避开建筑基础、园建造型等

3.污水附属构筑物。

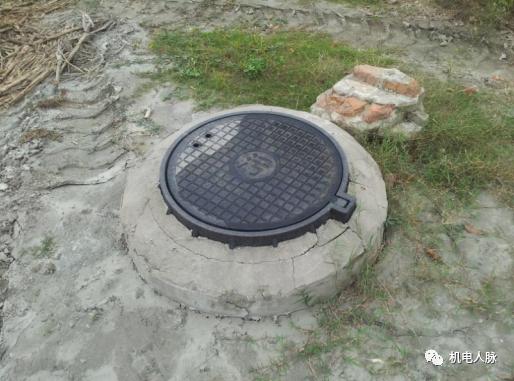

①污水检查井

井径的选择 ：

1. 以管径来划分D＜D500，采用井径700；D500 ≤D＜D800，采用井径1000；D=D800，采用井径1250；D=D1000，采用井径1500；D=D1200，采用方井1100X1500；D=D1500，采用方井1100X1900；
2. 以埋深来划分埋深≤1.4m，采用井径700；埋深＞1.4m，采用井径1000

综合：井径的选择同时遵循以上两种划分标准

通用检查井类型 ：

• 砖砌检查井（已淘汰）常用在化粪池以后的检查井，做法参照国标图集20515

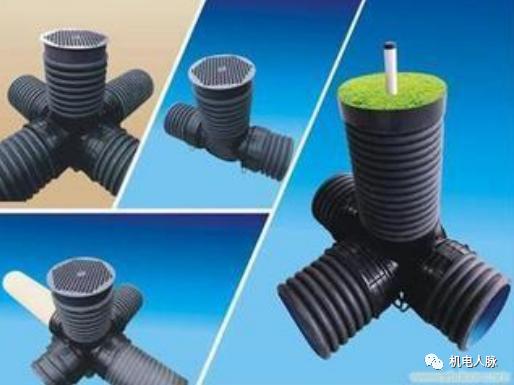

• 塑料检查井；常用在化粪池以前的接户检查井，做法参照国标图集08SS523；

②通用化粪池

在可选取的范围内，依据院标标准选取相应型号的化粪池（HC1~10)；超出选取范围，参照国标22S701选取相应型号的化粪池。

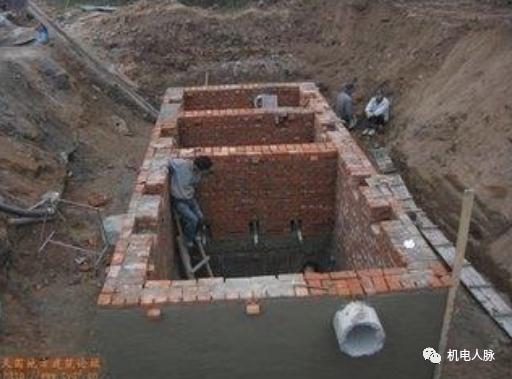

• 砖砌化粪池做法参照院标或国标22S701；因成本相对低，在项目正常工期时优先选用。

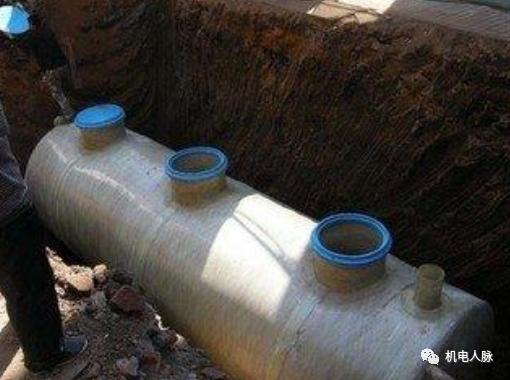

• 玻璃钢化粪池根据设计参数，选用厂家对应型号的化粪池；成本相对高，在项目工期紧张时选用。

③地下污水处理站

设计部分 ：工艺部分转外包设计，土建部分由设计院完成。

施工部分 ：土建由项目部完成，设备安装调试由外包设计完成。

#2通用做法之雨水管道

1.通用雨水管材选择。

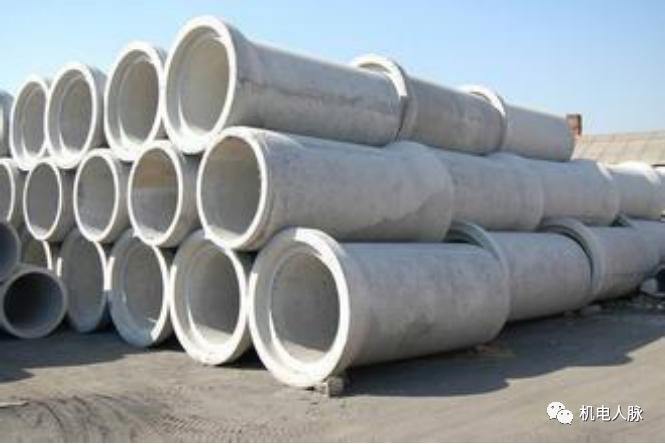

管材 ：除注明外管均采用圆形钢筋混凝土承插管（Ⅱ级）；

接口 ：1:2水泥砂浆抹口，长度L+300。

注：雨水口与雨水井之间连接管均为混凝土管D200，坡度0.01。

2.雨水管网通用做法。

①常规解读：

参数选择

• 暴雨强度公式：尽量选取本市的，如无则参照最近城市的。
• 重现期：一般1~3年，地块地势较周边高时取小值，低时取大值。
• 综合径流系数：0.55~0.65，地面硬化率越高，取值越大。

一般规定

• 道路上雨水口采用路牙石雨水口，其余采用平箅式雨水口。
• 接电缆沟的排水管采用塑料管dn110，0.020。
• 雨水管道每隔70m的检查井内设置沉泥槽，深度为0.50m。

排水出处

• 有天然受纳水体时，优先采用，但需经当地环保部门同意。同时需要了解天然水体的水文资料。
• 有市政雨水管网可用时，可排入市政管网。

②习惯做法：

• 尽量遵循现状排水方向
• 重力流为主
• 条件允许，尽量分散排放
• 优先布置在共用绿地/停车带下
• 雨水系统与道路同步实施
• 雨水口间距25~30米/个
• 敷设在道路下的雨水管，检查井明暗相间设置

3.雨水附属构筑物。

①雨水检查井

• 井径的选择 ：与污水检查井一致。
• 检查井类型：除了砖砌排水检查井和塑料检查井外，常用的还有雨水暗井。

②雨水口（按照集团标准列出特种雨水口）

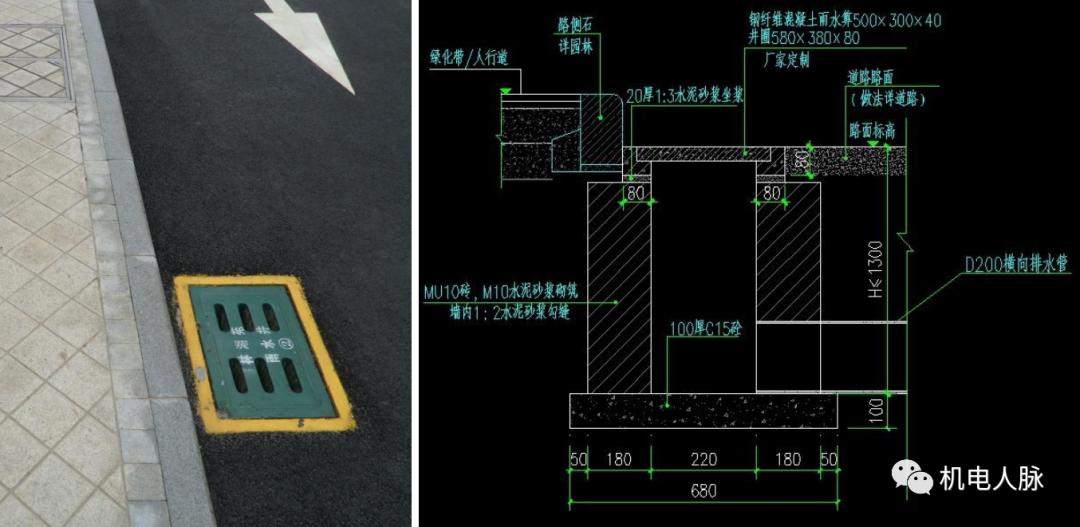

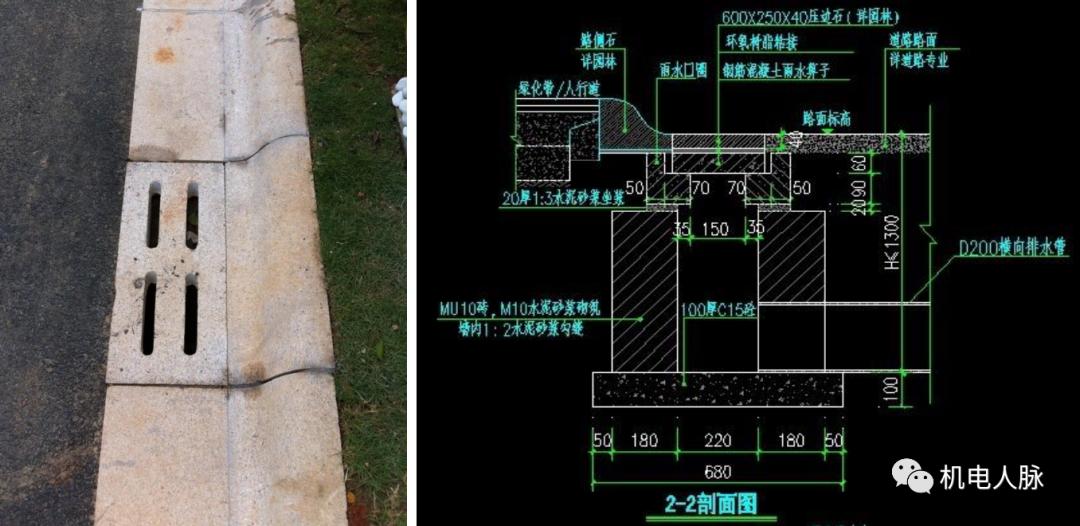

• 带压边石（L600W250H40荔枝面黄锈石）

• 无压边石

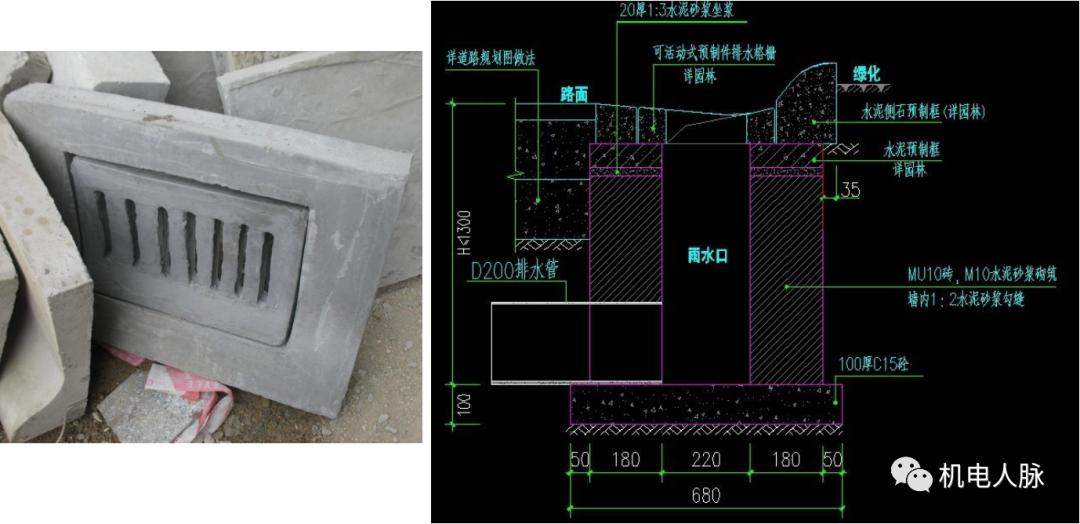

• 路侧石（水泥预制L600W600H110-220)

#3通用做法之泵房

1.给水、消防泵房

常规做法

• 生活给水与消防泵房合建
• 设置成地下式
• 采用混凝土水池
• 设置出入楼梯
• 深度不大于4米

图纸组成

• 泵房设备平面布置图
• 土建条件图
• 剖面图
• 系统图
• 区位图
• 设备、材料一览表
• 说明

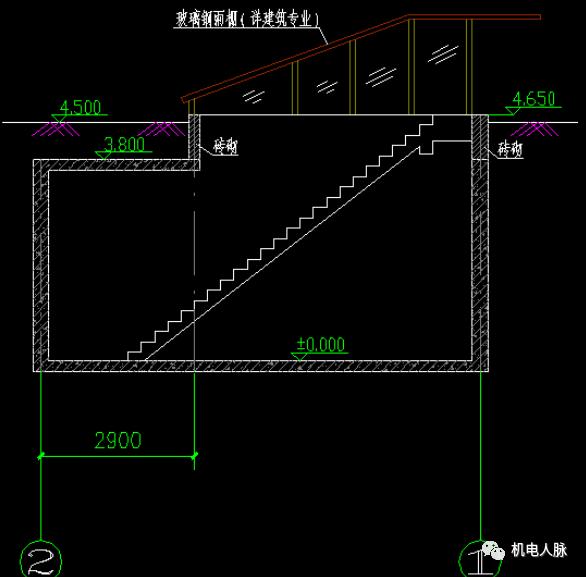

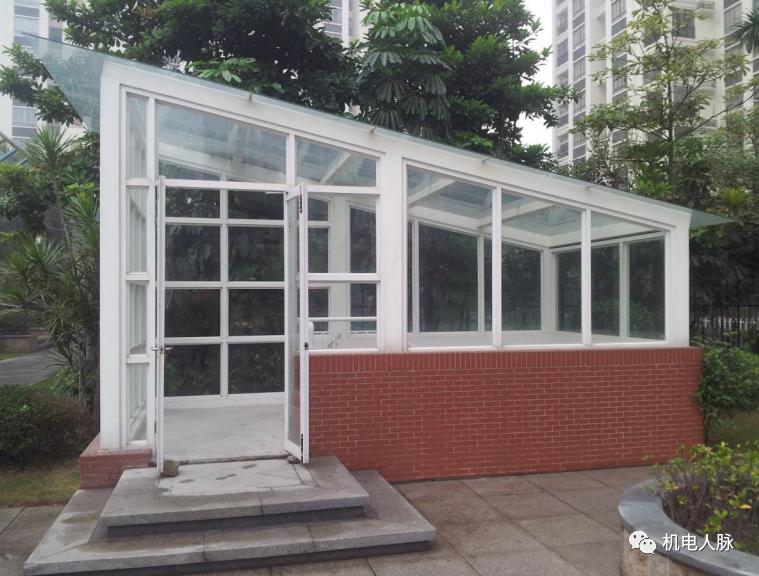

给水/消防泵房出入口

2.雨/污水提升泵房

常规做法

• 尽量避免设置雨/污水提升泵房
• 设置成地下式
• 优先考虑紧凑布置，减少占地面积
• 采用人工格栅
• 优先考虑立式排水泵

图纸组成

• 平面布置图
• 剖面图
• 系统图
• 区位图
• 设备、材料一览表
• 说明

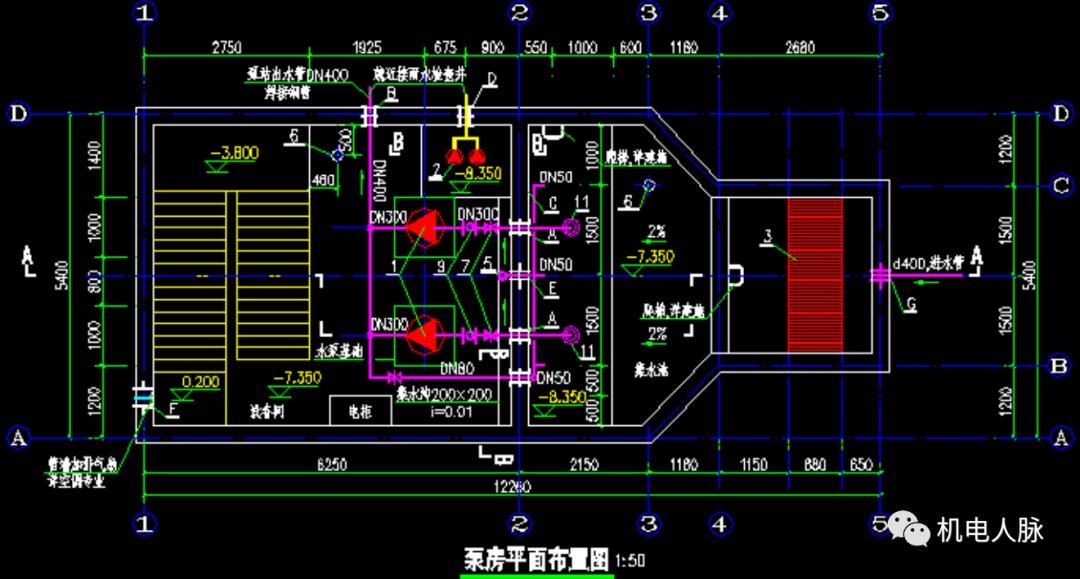

雨水泵房平面图展示

#4重要提示

1.给水

协议/合同

• 临时用水
• 永久供水

需与自来水公司落实

• 是否移交自来水公司管理
• 室外消防能否与生活给水合用
• 水表井安装形式
• 是否允许或要求采用无负压
• 阀门井大小尺寸规定

常见问题

• 水表井位置形式与建筑外立面不搭配
• 给水主管布置在私家花园内
• 给水管线敷设过浅，过路不设置套管
• 给水压降厉害，或局部出现漏水

2.雨污水

需与政府部门落实

• 规划雨污水管道图纸
• 现状雨污水管道图纸
• 受纳水体相关水文资料
• 污水/雨水排放水质要求
• 污水/雨水材质要求

需现场落实

• 污水排出对接的市政管径实测资料
• 雨水排出对接的市政管径实测资料
• 地块相关渠道/河实测资料（尺寸，标高）
• 地块相关箱涵实测资料（尺寸，标高）
• 就近打听近年的水浸情况

常见问题

• 道路先施工，雨水后开挖
• 污水管网放线不准，做在分户围栏下
• 雨污水检查井做到入户路口
• 检查井未做保护措施，人为造成淤塞或损坏
