地图投影技巧详解 (地图学各种投影总结)

为了控制投影变形不致过大,高斯一克吕格投影采用分带投影的方法

我国的1:2.5万—1:50万地形图均采用6 ° 分带投影,1:1万及更大比例尺地形图采用3 ° 分带投影,以保证地图有必要的精度。

6°分带法

地图基础知识|第09期,涨知识了,你必须要掌握的投影分带规定

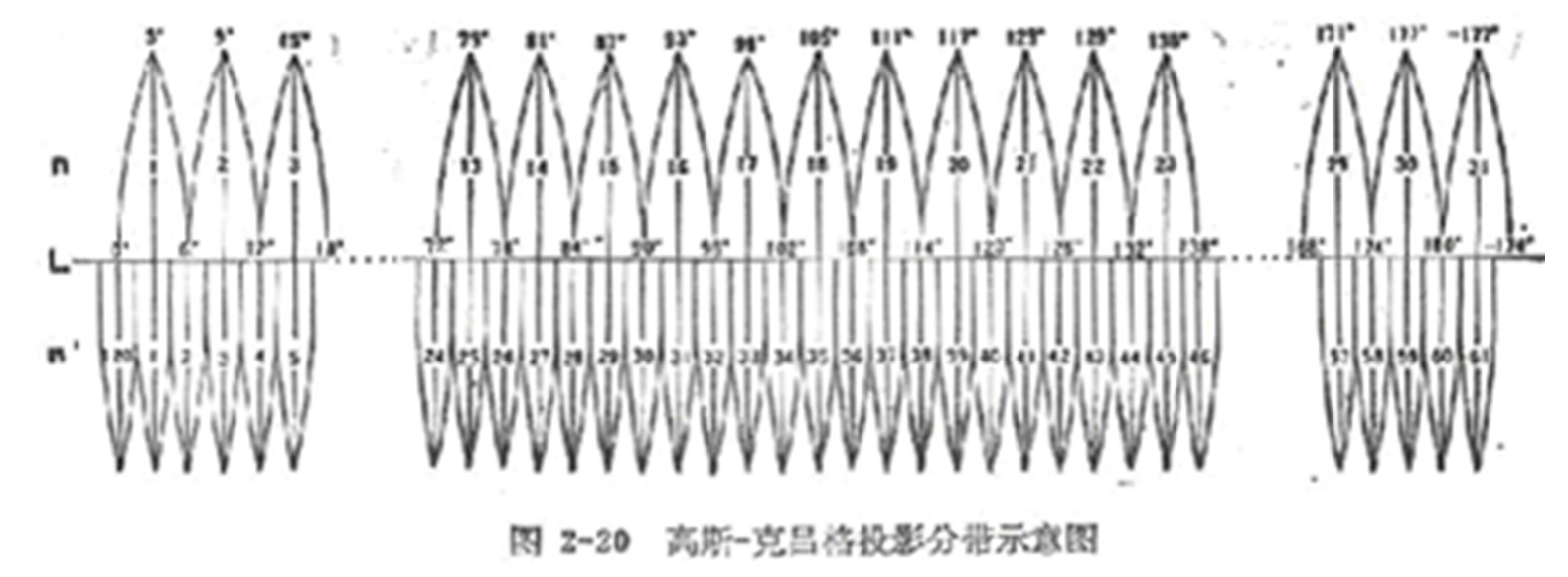

从格林尼治零度经线起,每6 ° 为一个投影带,全球共分60个投影带(图2—20)。

东半球的30个投影带:是从0 ° 起算往东划分,即东经0 ° —6 ° ,6 ° —­­­­­­­­12 ° ,……174 °

180 ° ,用阿拉伯数字1—30予以标记。各投影带的中央经线位置可用下式计算(式中n 为投影带分带号):

地图基础知识|第09期,涨知识了,你必须要掌握的投影分带规定

西半球的30个投影带:是从180 ° 起算,回到0 ° ,即西经180 ° —174 ° ,174 ° —168 ° ,……6—0 ° ,各带的带号为31—60,各投影带中央经线的位置,可用下式计算(式中n 为投影带分带号):

地图基础知识|第09期,涨知识了,你必须要掌握的投影分带规定

带号 n=(L/6ο)+1

我国领土位于东经72 ° 一136 ° 之间,共包括11个投影带,即13—23带,各带的中央经线分别为75 ° ,81 ° ……135 ° (图2-20)。

3°分带法

从东经1 ° 30ˊ算起,每3 ° 为一带,将全球划分为120个投影带,即东经1 ° 30ˊ—4 ° 30ˊ,4 ° 30ˊ—7 ° 30 ˊ,……,东经178 ° 30ˊ至西经178 ° 301ˊ……,即西经130ˊ至东经 1 ° 30ˊ。

其中央经线的位置分别为 3 ° ,6 ° ,9 ° ,……180 ° ,西经 177 ° ,……3 ° ,0 °

这样分带的目的在于使6 ° 带的中央经线均为3 ° 带的中央经线。

即3 ° 带中有半数的中央经线同6 ° 带重合,在从3 ° 带转换成6 ° 带时,可以直接转用,不需任何计算。

由于高斯—克吕格投影每一个投影带的坐标都是对本带坐标原点的相对值。所以,各带的坐标完全相同。

使用时,只需在横坐标(通用值)之前加上带号即可。因此,计算一个带的坐标值,制成表格。就可供查取各投影带的坐标时使用。
