空调水管道施工方法 (空调管道布局图)

对空调水管施工要求

空调工程中，水管道系统是很重要的一部分设计和施工内容。

1) 管材。一般较大管径的可采用焊接钢管，连接方式为焊接。较小管径可采用镀锌钢管丝扣连接。

2) 阀门宜采用闸板阀，施工前应进行单体试压。

3) 敷设在管井内的空调水立管，全部采用焊接，保温前需进行试压，土建管井应在立管安装、保温完毕再砌筑，管井如设有阀门时，阀门位置应在管井检查门附近，手轮朝向易操作面处。

4) 空调供水回水水平干管应保证有不小于3‰的敷设坡度，空调供水干管为逆坡敷设，回水干管顺坡敷设，在系统干管的末端设自动排气阀。当自动排气阀设置在吊顶内时，排气阀下面宜作一接水托盘，防止自动排气阀工作失灵跑水而污染吊顶，托盘可接出管道与系统中凝结水管连通。

5) 凝结水管是排除在夏季空调设备中的表冷器或风机盘管在工作时，其表面因结露而产生的冷凝水，以保证空调设备正常运行。凝结水管因是靠重力流动，因此应具有足够的坡度，一般不宜小于5‰顺坡敷设。凝结水管汇合后可排至附近的地漏或拖布池内，应做开式排放，不允许与污水管、雨水管做闭式连接。

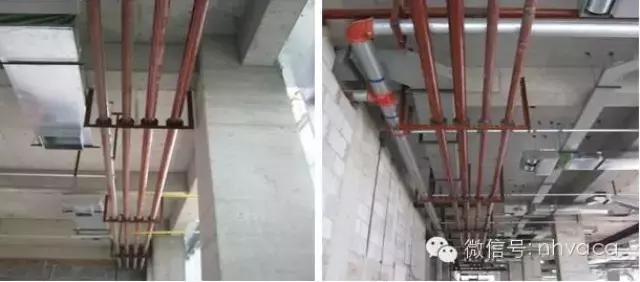

6) 空调水管考虑在夏季运行时，管道如直接与支架的型钢面接触，会使凝结水沿支架下滴，因此安装时需加木垫块。木垫块可采用浸有沥青的木垫块。

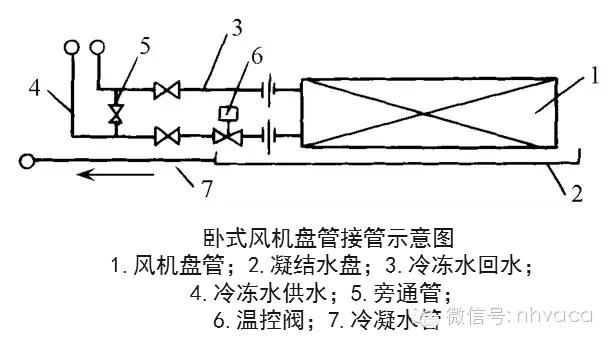

7) 风机盘管与空调水管的连接方法多为下进上出的接管方式，当采用卧式暗装风机盘管时，其与空调水管连接见图-卧式风机盘管接管示意图。因风机盘管的电机为三速电机，可调节送风速度(即调节风量)，它由三速开关控制(高、中、低速)，可为手动或温控自动调节流量、风速。

卧式风机盘管接管示意图中示出风机盘管的进出口管可连接一根旁通管，在系统初运行时可关闭风机盘管的进出口阀，打开旁通阀，进行机外循环过滤，避免污物进入堵塞盘管。当确定无杂物时，可关闭旁通阀，打开进出水阀门进行正常运行。

当空调水干管在走廊的吊顶内敷设时，由于受到建筑物层高及室内与走廊吊顶的标高差限制，空调水干管安装的高度可能低于风机盘管安装的高度，形成风机盘管为系统高点，系统内的空气从盘管上设置的手动排气阀排出。因此，在系统初运行时，敷设在最顶楼层的风机盘管应逐个进行手动排气以保证盘管运行。

当建筑物层高允许空调干管敷设较高位置时，如卧式风机盘管接管示意图所示的情况，则在干管末端集中排气，会减少运行及管理操作不便的影响，同时能保证系统正常工作。

对空调水管保温要求

空调水干管及通向空调设备的立支管均需做保温处理，保温材料常用的有聚氨酯泡沫瓦、超细玻璃棉管壳等，保温做法与采暖管道保温做法相同。

空调水管道施工与土建及自控专业配合时应注意事项

1) 凡暗装在管井、吊顶内的管道，必须经试压、冲洗、保温完毕方可进行吊顶及管井施工。

2) 风机盘管吊装的高度，应根据土建装修图中吊顶做法互相配合，盘管附近设检修口，以便于维修及更换设备。

3) 在管道上设计有自控系统的测试孔或安装自控元件时，应预先将接头甩出并暂用丝堵封住，待需安装时再拆掉，避免敞口掉入杂物。

4) 空调水管道施工时，如遇有与梁或风道相碰时，应采取合理的避让方法，管道不宜随意返弯，如必须时，则应在上下返弯处安装自动排气阀，防止管中空气排除不畅而形成气塞。
