在传统的系统设计中，逻辑设计是一个重要的方法，它通过使用逻辑原则和数学模型来确保系统的正确功能。然而，对于一些复杂的系统，仅仅依靠逻辑设计可能无法应对所有的故障和异常情况。因此，研究人员开始探索生物启发技术在系统设计中的应用。
生物启发技术是通过模仿生物系统的特点和机制来设计和优化系统。例如，生物系统具有自适应性、鲁棒性和容错能力等特点，这些特点可以被运用到系统设计中，以增强系统的可靠性和适应性。
在"逻辑与生物启发技术在可靠系统设计中的综合"中，研究人员探索如何将逻辑设计原则与生物启发技术相结合。他们研究如何将生物系统的特点和机制引入到逻辑设计中，以提高系统的可靠性、容错能力和自适应性。
模型驱动的可靠性分析挑战
模型驱动的可靠性分析是现代系统设计中的重要环节。通过建立系统模型并进行形式化分析，可以在设计早期发现潜在的故障和安全问题，从而提前采取相应措施。然而，目前的模型驱动方法仍面临着一些挑战。
首先，模型的建立和验证过程需要耗费大量时间和资源。其次，现有方法往往忽视了设计空间的全面搜索和优化，难以找到最优的设计方案。最后，模型的可靠性分析往往只考虑静态的系统特性，无法有效应对动态环境下的故障。
模型驱动的可靠性分析需要建立准确、完整的系统模型，并对模型进行验证。
模型的建立过程需要对系统进行抽象和简化，但同时也需要保留足够的细节和精度以反映系统的真实特性。模型的验证过程涉及到验证模型是否准确地描述了系统的行为和性能。这些过程都需要专业知识和技能，并且可能需要大量的时间和资源。
在可靠性分析中，系统的可靠性往往受到多种因素的影响，包括外部环境、组件的可靠性、操作和维护策略等。这些因素都具有一定的不确定性，如故障发生概率、故障传播路径等。如何有效地处理这些不确定性是模型驱动的可靠性分析的一个重要挑战。
可靠性分析需要考虑系统在不同的工作状态和环境条件下的性能和可靠性。然而，系统的工作状态和环境条件可能是动态变化的，如温度、湿度、负载变化等。如何在动态环境下进行可靠性分析，并对系统进行实时监测和适应，是一个具有挑战性的问题。
总之，模型驱动的可靠性分析在设计过程中发挥了重要的作用，但也面临着一些挑战。通过进一步的研究和创新，可以解决这些挑战，并提高模型驱动的可靠性分析的效能和效果，从而更好地支持可靠系统的设计和开发。
元启发式方法在设计生命周期中的应用
元启发式方法是一种基于仿生学的技术，通过模拟自然界的进化过程来解决工程设计中的优化问题。它通过自动化地探索设计空间，寻找最佳设计方案。元启发式方法在可靠系统设计中的应用已经取得了一定的成果。
在可靠性需求分配方面，元启发式方法可以帮助确定各个组件的可靠性要求，从而实现系统整体的可靠性优化。在可靠性分析方面，元启发式方法可以通过模拟故障传播和修复过程，预测系统的可靠性性能。
元启发式方法在设计生命周期不同阶段均有应用：
需求分析阶段：在确定系统需求和约束条件时，可以使用元启发式方法帮助设计团队从大量的候选需求中筛选出最优方案。这些方法可以基于系统模型和设计目标，自动搜索最佳的需求配置。
概念设计阶段：在概念设计阶段，元启发式方法可以用于生成和评估不同的设计方案。通过使用搜索算法和优化技术，可以在设计空间中探索各种设计变量的组合，以找到满足特定目标和约束条件的最佳设计方案。
详细设计阶段：在详细设计阶段，元启发式方法可以用于优化设计参数和参数化模型。通过使用遗传算法、粒子群优化等方法，可以对设计进行参数调整和优化，以实现更好的性能和效率。
验证和验证阶段：在验证和验证阶段，元启发式方法可以用于生成测试用例和测试方案。通过使用搜索算法和覆盖准则，可以自动生成全面的测试用例，以验证系统的正确性和可靠性。
运维和维护阶段：在系统运维和维护阶段，元启发式方法可以用于优化维护计划和资源分配。通过使用优化技术，可以确定最佳的维护策略，以最大程度地减少维护成本和系统停机时间。
元启发式方法的优势在于其能够处理大规模的设计空间和多目标优化问题。它们可以自动化设计过程，减少人工干预，提高设计效率和质量。然而，元启发式方法也面临一些挑战，如算法的收敛性和计算复杂性。
综合应用的设计范式与HiP-HOPS工具
为了实现形式逻辑和生物启发技术的综合应用，研究者提出了以模型为中心的设计范式，并在HiP-HOPS工具和技术的支持下加以实现。

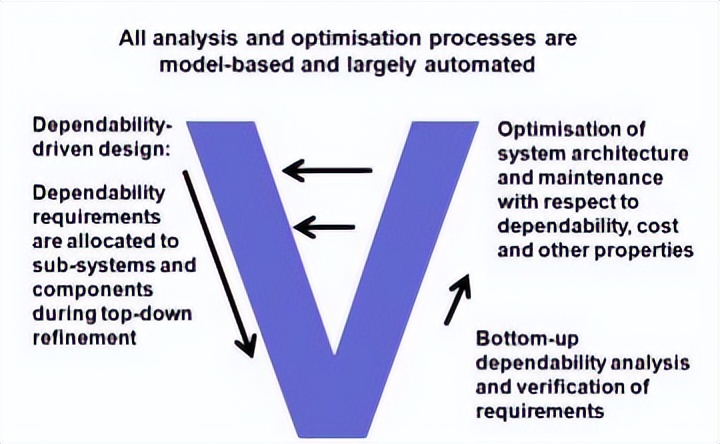

图1 HiP-HOPS在V生命周期中的范围
该设计范式将模型驱动的可靠性分析和元启发式方法相结合，实现对设计空间的全面搜索和优化。具体而言，该设计范式包括以下关键步骤：
建立系统模型，并进行形式化验证和分析；采用元启发式方法进行系统优化，包括可靠性需求分配、可靠性分析、系统架构设计和维护计划优化等；基于优化结果进行设计改进和系统迭代。
通过这种协同且系统化的方法，可以更好地满足可靠性要求，并提高系统的性能和可靠性。
在早期阶段，HiP-HOPS支持一种以可靠性为驱动的设计模式，其中系统要求在早期被捕捉并分配给架构的子系统和组件。在典型的设计中，分配的可能性非常多，因此这个过程部分通过使用元启发式方法进行自动化。
设计的主要目标是在所有可能的分配中找到系统要求到架构元素的最佳分配。在这里，最优性主要是指最小化与组件的完整性级别相关的预计成本，以满足系统要求(Azevedo et al., 2014)，从而帮助设计人员开发满足可靠性要求的解决方案。
许多模型驱动系统分析（MBSA）方法是自下而上的，它们依赖于已有详细系统模型的存在，这些模型可以进行分析或优化。作为对比，研究人员提出了以下问题：
为什么设计师需要在评估可靠性要求是否得到满足之前生成详细设计，例如通过模型驱动的可靠性分析（MBSA）。
为什么设计师要冒着未能满足要求的风险，然后需要重新设计。为什么不采用自上而下的可靠性驱动设计过程，在架构细化期间可以将可靠性要求最优地分配给子系统和组件。

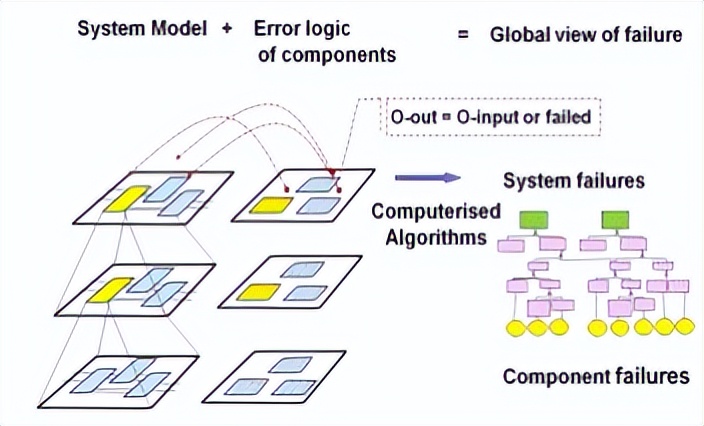

图2 HiP-HOPS中的建模和可靠性分析
上述问题中暗示的愿望与现代安全标准中表达的愿望是一致的。以ISO 26262（ISO，2011）为例，该标准定义了一个V形的安全生命周期（如下图所示）。

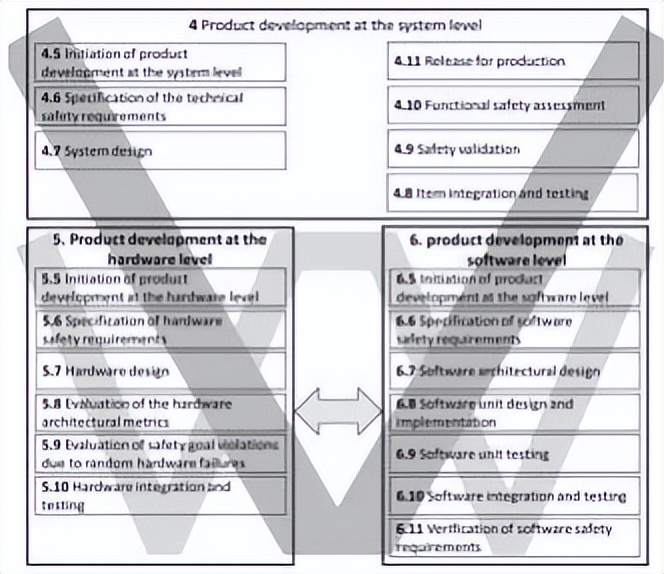

图3 V形安全生命周期
在“V”字的左侧，基于正在开发的项目的危害分析，建立了安全要求。然后，以自顶向下的方式将这些要求分配给不断从抽象功能模型向更具体的硬件和软件架构精化的系统元素。在“V”字的右侧，通过分析和安全评估的过程，验证了所得到的架构是否符合最初的要求。
这些完整性级别既被用于自上而下的需求分配过程，也被用于自下而上的需求验证。ISO 26262描述了适用于汽车系统的详细安全过程。
第一步是进行危险分析，识别可能发生的各种故障以及可能产生的危险。然后考虑这些危险的严重性、可能性和可控性。根据这个风险分析，将安全要求（带有相关的ASIL级别）应用于系统的各个顶级功能。
根据ISO 26262标准，模型驱动的可靠性分析可以与V形安全生命周期相结合。通过使用模型驱动的方法，在设计过程的不同阶段可以建立系统模型并进行可靠性分析。在需求分析阶段，可以基于危害分析的结果定义安全要求，并将其分配给系统模型的不同组成部分。

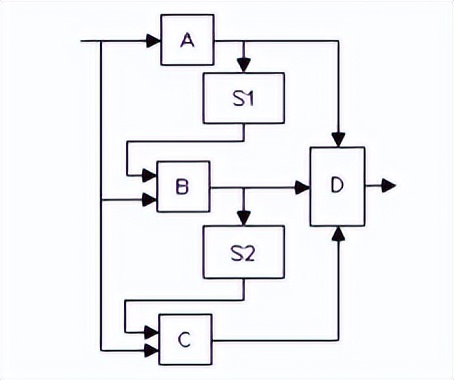

图4 具备两个备用组件的动态系统
模型驱动的方法可以提供一种结构化的方法来管理系统设计和安全性分析。它使设计团队能够更好地跟踪系统设计的演变，并确保设计的一致性和合规性。通过将模型驱动的方法与安全标准结合使用，可以更有效地满足安全要求，并确保系统在验证阶段通过分析和安全评估。
一旦系统模型已经被注释以包括这些可变的可能性和任何进一步所需的信息，该模型就会被传递给HiP-HOPS，然后应用进化优化过程。
在这个过程的上下文中，HiP-HOPS通过解决模型的可变性，即通过选择特定的设计选项来固定模型中的变异点，创建候选设计的种群。然后，针对优化的目标评估每个候选设计。评估是使用HiP-HOPS的分析算法进行的。
候选设计的可靠性和可用性是从生成的故障树中自动计算的。从FMEA中建立了一个关于安全性的定量指标，例如使用对导致严重系统故障的单点故障数量。HiP-HOPS还包括简单的成本和重量函数。
一旦候选设计被评估，它们根据其性能进行排名，并形成帕累托前沿，显示当前种群中最佳的设计。采用轮盘赌选择的方式，即对性能较好的设计进行有偏向性的随机选择，以选择候选设计形成下一代的父代。
通过应用经典的遗传操作，如突变和交叉，形成一个新的种群，并迭代进行评估和排名的过程。在连续的多个世代中，该过程的结果是种群平均性能的逐渐改善，这在帕累托前沿的逐步改善中显而易见。
通过这个过程，设计师可以对组件、子系统的选择、复制的位置和类型以及维护计划等做出明智的决策，同时确保可满足可靠性要求的同时将成本降至最低。
HiP-HOPS还被用于支持使用架构描述语言（ADL）建模的系统的开发和分析，特别是架构分析与设计语言（AADL）

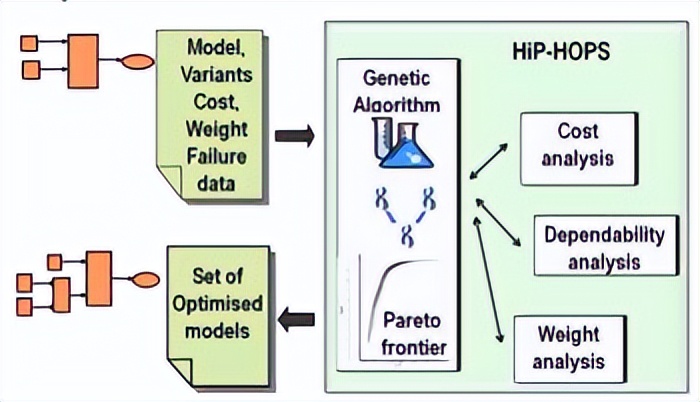

图5 HiP-HOPS中的架构优化
未来展望
逻辑与生物启发技术的综合应用在可靠系统设计中具有广阔的未来展望。以下是一些可能性和机会：
新的技术创新：将逻辑和生物启发技术结合，可能会促进新的技术创新和方法的发展。
例如，可以探索基于生物启发的优化算法，如遗传算法、蚁群算法和人工免疫系统等，与形式逻辑方法相结合，以解决可靠系统设计中的复杂问题。
系统优化：综合应用逻辑和生物启发技术可以提供更全面的系统优化方法。
通过结合形式逻辑的严密性和生物启发技术的搜索能力，可以实现对设计空间的更全面、高效的搜索和优化，以最大程度地满足可靠性要求，并改进系统的性能和可靠性。
强化设计过程：综合应用逻辑和生物启发技术可以加强设计过程的有效性和效率。
通过在设计的早期阶段就考虑可靠性要求，并将其纳入设计过程的各个阶段，可以减少后续的重大设计变更和重新设计的风险。这种综合应用可以提供更早的错误检测和故障预测能力，帮助设计师在设计过程中更好地遵循可靠性要求。
跨学科合作：综合应用逻辑和生物启发技术需要跨学科的合作和知识融合。
逻辑方面的专业知识和生物启发技术的专业知识需要在设计团队中相互交流和共享，以实现综合应用的最佳效果。这种跨学科合作有助于推动可靠系统设计领域的创新和进步。
应用拓展：逻辑与生物启发技术的综合应用不仅局限于可靠系统设计领域，还可以扩展到其他领域，如智能系统、自动化控制系统和大规模复杂系统等。这种综合应用的方法和技术可以为其他领域的系统设计带来新的洞见和解决方案。
总之，综合应用逻辑与生物启发技术在可靠系统设计中还面临一些挑战，如理论基础的深入研究、方法的有效集成和实施、工具和平台的开发等。
然而，通过持续的研究和创新，逻辑与生物启发技术的综合应用将为未来的可靠系统设计提供新的可能性和机会，推动可靠性和性能的进一步提升。
