一、常见的电子元器件的分类

(1)、电阻类(Res):电子学符号R

贴片电阻

色环电阻

压敏电阻

温敏电阻

(2)、电容类(Cap):电子学符号C

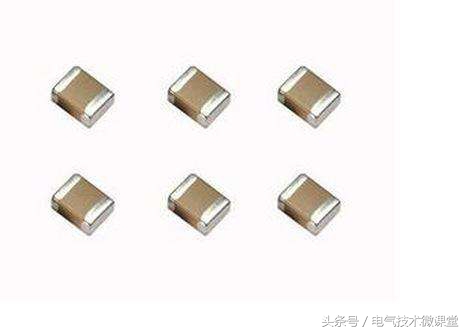

贴片电容

安全电容

电解电容

磁片电容

聚酯电容

钽电容

(3)、电感类(IND):电子学符号L

贴片叠层电感

贴片绕线电感

色环电感

绕线电感

(4)、二极管(DIO):电子学符号D

贴片二极管

硅二极管

锗二极管

发光二极管

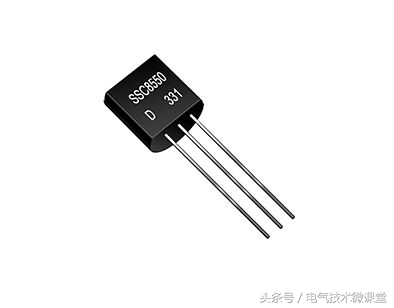

(5)、三极管(TRA):电子学符号Q§TR

(6)、开关(KEY): 电子学符号SW

拨档开关

按键开关

(7)、集成电路(IC):电子学符号U

QFP

PLCC

SOP

BGA

(8)、晶振(CRYSTAL):电子学符号Y

(9)、插座(JACK): 电子学符号J

(10)、光电耦合器(OPTO)

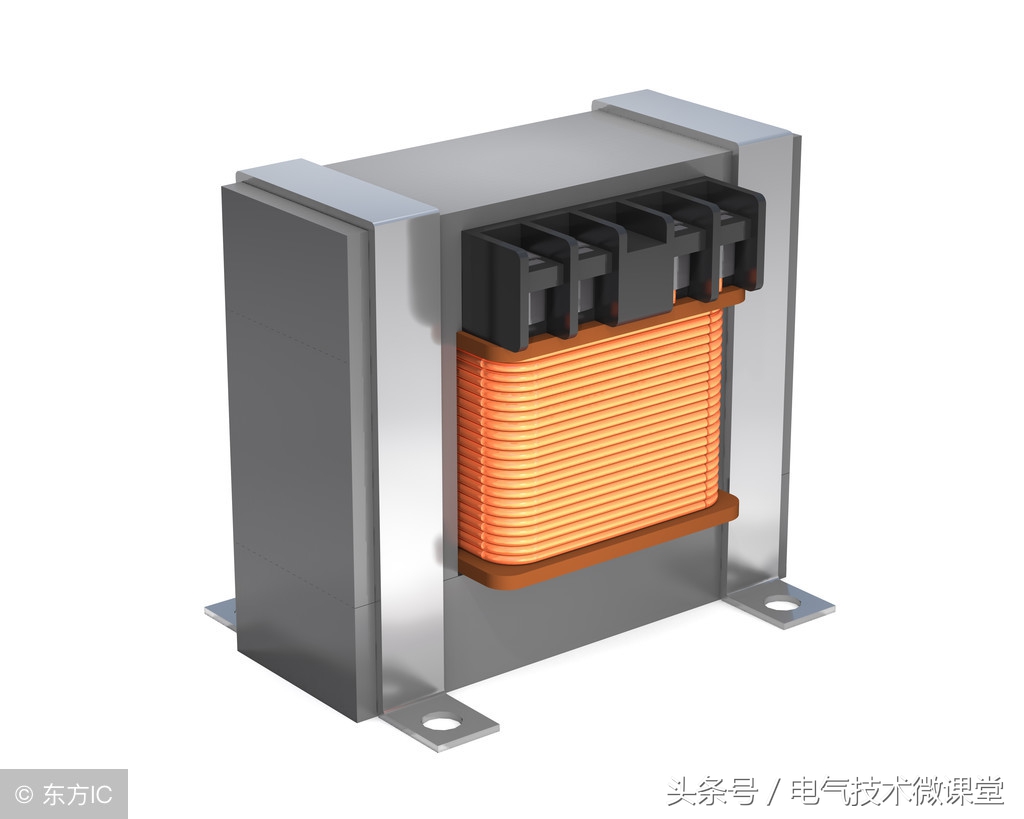

(11)、变压器

(12)、FUSE(保险管)

二、常用的电子元件单位及换算

(1)、电阻:

基本单位:欧姆 符号:Ω

常用单位:千欧 符号:KΩ

兆欧 符号:MΩ

换算关系:1MΩ＝1000KΩ=1000000Ω

(2)、电容:

基本单位:法拉 符号:F

常用单位: 毫法 符号:mF

微法 符号:μF

纳法 符号:nF

皮法 符号:pF

换算关系: 1F＝1×103mF=1×106μF＝1×109nF ＝1×1012pF

(3)、电感:

基本单位: 亨利 符号:H

常用单位: 毫亨 符号:mH

微亨 符号:uH

纳亨 符号:nH

换算关系: 1H=1×103mH=1×106μH=1×109nH

三、常见元件在PCB板上的丝印

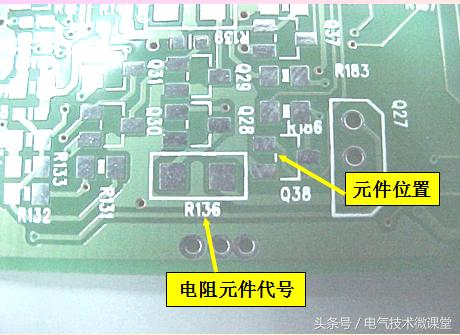

(1)、贴片电阻的丝印

(2)、二极管的丝印

(3)、贴片三极管丝印图

(4)、贴片IC的丝印

(5)、晶振的丝印
