直流电图形符号直流电文字符号：DC
交流电图形符号交流电文字符号：AC
正极
负极
中线(中间线)
间线
接地
柔性连接
绞合导线
屏蔽导线 绞合导线文字符号：WD
电缆中的导线
端子 端子板文字符号：
插座、阴接触件(连接器的) 插座文字符号：XS
插头、阳接触件(连接器的)插头文字符号：XP
插头和插座
连接片 连接片文字符号：XB
连接片断开的连接片文字符号：XB
电阻电阻文字符号：RA；R(旧)
压敏电阻 压敏电阻文字符号:RV
分路器、带分流和分压端子的电阻器启动电阻器(分流器)文字符号：RS
电热元件电加热元件文字符号：EE
电容器 电容器文字符号：CA；C(旧)
极性电容器
二极管二极管文字符号：VD
电压调整二极管、单向击穿二极管 稳压二极管文字符号：VV
三极晶体闸流管晶体三极管文字符号：VT
PNP半导体管PNP半导体管文字符号:V
集电极接管壳的PNP半导体管 PNP半导体管文字符号:V
双向三极晶体闸流管双向晶体闸流管文字符号：VS
电感器、线圈、绕组、扼流圈扼流线圈文字符号：RA；LC(旧) 励磁线圈文字符号：RA；LE(旧)
整流器、逆变器 逆变器文字符号：TB；UV(旧)调制器、混频器文字符号：UM
原电池、蓄电池组蓄电池文字符号：GB
电能发生器、转换的电能发生器电能发生器文字符号：GF；GS(旧)
光电发生器
直流/直流逆变器
整流器 整流器文字符号：TB；U(旧)
隔离开关 隔离开关文字符号：QB；QS(旧)
具有中间断开位置的双向隔离开关隔离开关文字符号：QB；QS(旧)
负荷开关(负荷隔离开关)负荷开关文字符号：QB；QS(旧)
自动释放功能的负荷开关
断路器断路器文字符号：QA；QF(旧)
熔断器式开关 熔断器式开关文字符号：QA；QKF(旧)
熔断器式隔离开关 熔断器式隔离开关文字符号：QA；QKF(旧)
熔断器式负荷开关
接触器、接触器的主动合触点接触器触点文字符号：QA；KM(旧)
接触器触点文字符号：QA；KM(旧)
静态开关
静态(半导体)接触器
熔断器 熔断器文字符号：FA；FU(旧)
带连杆的熔断器(撞击式熔断器熔断器文字符号：FA；FU(旧)
火花间隙
避雷器避雷器文字符号：F
开关的一般符号、动合(常开)触点接触器触点文字符号：KM中间继电器触点文字符号:KA
开关的一般符号、动断(常闭)触点
先断后合的转换触点
中间断开的双向转换触点
先合后断的转换触点
比其他触点提前吸合的常开触点
比其他触点滞后吸合的常开触点
比其他触点滞后释放的常闭触点
其它触点提前释放的常闭触点
被吸合时延时闭合的常开触点时间继电器文字符号：KT
被释放时延时断开的常开触点
被吸合时延时闭合的常闭触点 时间继电器文字符号：KT
被释放时延时闭合的常闭触点时间继电器文字符号：KT
被吸合时延时闭合、释放时延时断开的常开触点时间继电器文字符号：KT
手动操作开关
一个手动三极开关(形式1)试验按钮文字符号：SE复归按钮文字符号：SR按钮文字符号：SB
动合触点且自复位按钮
有常开触点但无自动复位旋转开关 转换开关文字符号：SA
有常开触点自复位蘑菇式按钮开关按钮文字符号：SB
有常开触点钥匙操作的按钮开关按钮文字符号：SB
防误操作动合常开触点的按钮开关 按钮文字符号：SB
位置开关，常开触点位置开关文字符号：SQ
位置开关，常闭触点 位置开关文字符号：SQ
热敏开关，常开触点
热敏开关，常闭触点
热敏自动开关，常闭触点
热继电器，常闭触点 热继电器文字符号：BB；FR(旧)
液位控制器，常开触点
继电器的线圈
连个独立绕组的操作器组合表示法
延时吸合继电器的线圈时间继电器文字符号：KT
缓慢释放继电器的线圈
吸收和缓放继电器的线圈
机械保持电器的线圈
电子继电器驱动元件
静态继电器一般符号，常开触点
欠压继电器
电流继电器(有最大和最小电流整定值) 电流继电器文字符号：
瓦斯保护器
自动重合闸继电器
电压表 电压表文字符号：PV
无功电流表 无功电流表文字符号：FAR
积算仪表激励的最大需用量指示器
无功功率表 无功功率表文字符号：PR
功率因素表 功率因素表文字符号：PPF
相位表相位表文字符号：PPA
频率计频率表文字符号：PF
同步指示器
检流计
转速表
记录式功率表
温度计、高温计
组合式记录功率表和无功功率表
录波器
电度表
复费率电度表
超量电度表
发送器电度表
带最大需量记录器电度表
无功电度表 无功电度表文字符号：PJR
带最大需量指示器电度表最大需量表(负荷监测仪)文字符号：PM
热电偶(形式1)热电偶文字符号：TC
热电偶(形式2) 热电偶文字符号：TC
信号转换器
带触点的钟
母钟
子钟、钟
信号灯
信号灯文字符号：HG(绿)；HR(红)
闪光型信号灯
电喇叭
电铃
蜂鸣器
报警器 电机/发电机电气图形符号
发电机发电机文字符号：G
同步发电机同步发电机文字符号：GS
电动机电动机文字符号：M
同步电动机同步电动机文字符号：MS
三相绕组式感应电动机

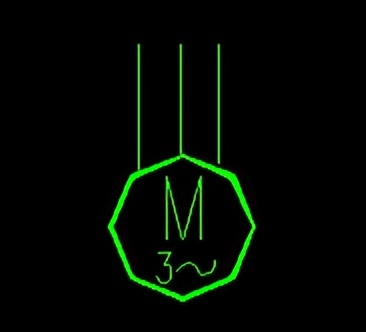

三相鼠笼式感应电动机
单相鼠笼式有分相绕组引出端的感应电动机 鼠笼式电动机文字符号：MC 变压器图形符号

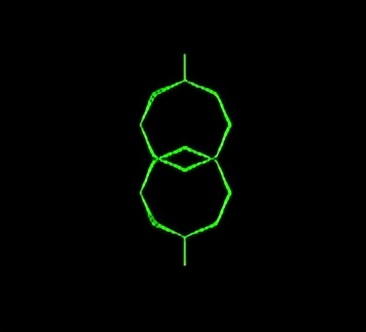

双绕组变压器
变压器文字符号：T
双绕组变压器(形式2)
绕组间有屏蔽的双绕组单相变压器
一个绕组上有中心点抽头的变压器
一个绕组上有中心点抽头的变压器
绕组间有屏蔽的双绕组单相变压器

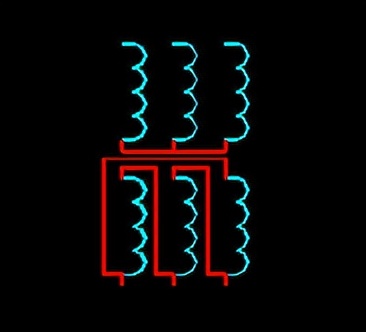

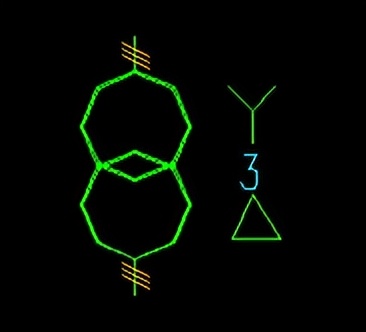

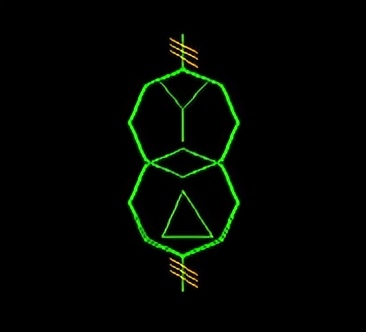

星形-三角形连接的三相变压器
星形-三角形连接的三相变压器
四个抽头星形-星形连接的变压器
四个抽头星形-星形连接的变压器
单相变压器组成的三相变压器，星形-三角形连接

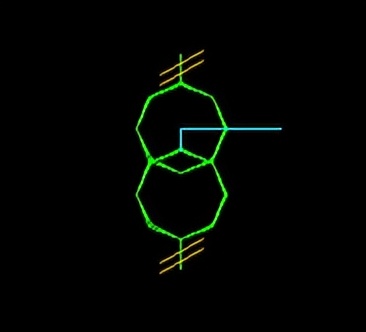

有载分接开关的三相变压器
有载分接开关的三相变压器

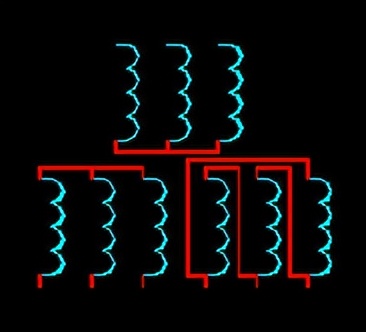

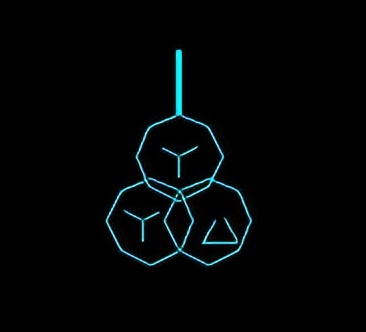

星形-星形-三角形连接三相变压器
星形-星形-三角形连接三相变压器

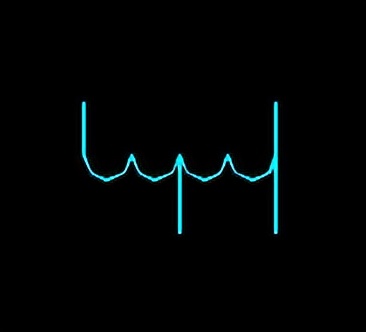

自藕变压器

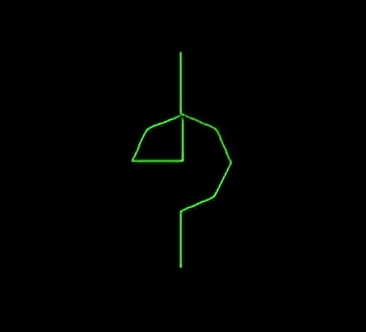

单相自藕变压器
单相自藕变压器

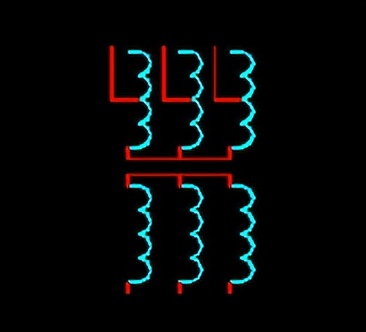

三相自藕变压器，星形连接
三相自藕变压器，星形连接

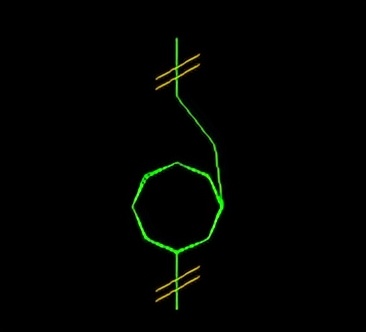

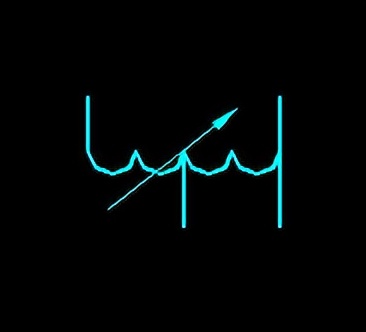

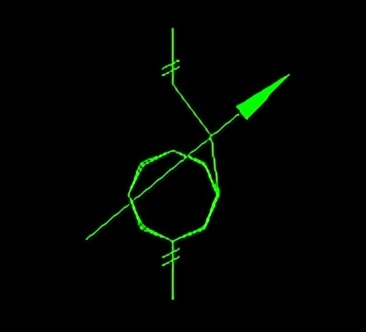

可调压的单相自藕变压器
可调压的单相自藕变压器

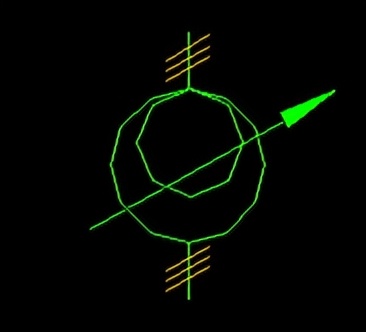

三相感应调压器
电流电压互感器图形符号
扼流线圈
电压互感器
电压互感器文字符号：TV
三绕组电压互感器

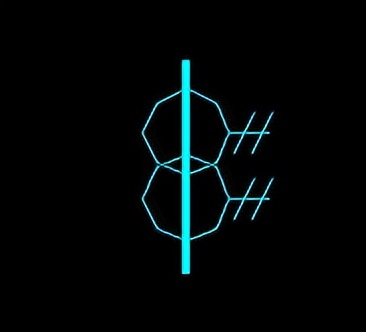

两个铁芯两个次级绕组电流互感器
电流互感器文字符号：TA
电流互感器
电流互感器文字符号：TA
有一个铁芯两个次级绕组电流互感器

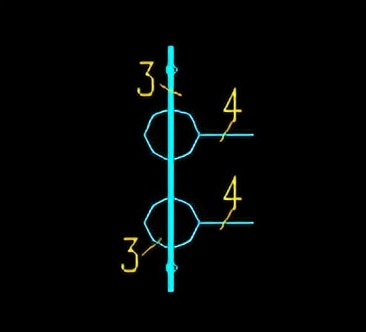

三个电流互感器
具有三条穿线一次导体的脉冲变压
器或电流互感器
具有两个铁心，每个铁心有一个次级绕组的三个电流互感器

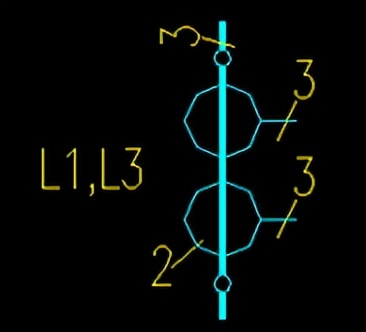

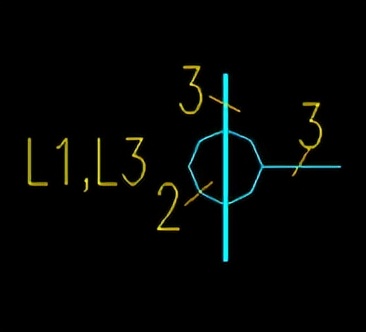

二个电流互感器(第1、3相各
有一个；三根次级引线)
具有两个铁心，每个铁心有一个次级绕组的二个电流互感器 位置文件用电气电气图形符号
规划 (设计)的发电站
运行的或未加规定的发电站
规划(设计)的热电站
运行的或未加规定的发电站
规划(
设计)的变电所、配电所
运行的或未加规定的变电所、配电所
线路、连线
地下线路
具有埋入地下连接点的线路
接地极
接地线
水下(海底)线路
架空线路
管道线路
(
标注管孔数量)管道线路
电缆桥架线路
电缆沟线路
过孔线路
中性线
保护线
保护接地线
中性线和保护线共用线
具有保护线和中性线的三相配线
向上配电
向下配线
单根连线汇入线束
直通过配线
线束(方法1)
线束(方法2)
单线连线
多线连线
避雷带、避雷线、避雷网
避雷针
物件(轮廓内填写代号或文字)
物件(轮廓内填写代号或文字)
电气箱柜(就近标注种类代号)
配电中心
动力配电箱
应急电力配电箱
照明配电箱
应急照明配电箱
盒(箱)
接线盒
用户端
发电机起动机
调节-起动器
星-三角起动器
可逆式电机直接在线接触器式起动器
自藕变压器式起动器
带可控整流器的调节-起动器
多个电源插座
带保护接点(电源插座)
单相(电源插座)
三相(电源插座)
单相暗敷(电源)插座
三相暗敷(电源)插座
单相防爆(电源)插座
三相防爆(电源)插座
单相密封(电源)插座
三相密封(电源)插座
带护板的(电源)插座
带单极开关的(电源)插座
带连锁开关的(电源)插座
具有隔离变压器的插座
开关一般符号
暗装开关
带指示灯的开关
单极限时开关
多拉单极开关
两控单极开关
中间开关、等效电路图
调光器
按钮
两个按钮单元组成的按钮盒
三个按钮单元组成的按钮盒
防爆按钮
密封按钮
带灯按钮
限时设备、定时器
定时开关
钥匙开关、看守系统装置
散光灯
气体放电灯的辅助设备
在专用电路上的事故照明灯
自带电源的事故照明灯
故障灯、危险信号灯，红色闪烁
热水器
电风扇
时钟、时钟记录器
电锁
安全隔离变压器
电动阀
电磁阀
风机盘管
窗式空调器
熔断器盒
刀开关箱
断路器箱、母线槽插接箱
接线端子箱
固定分支带有保护触点的插座的直通段
带有设备箱固定式分支器的直通区域
