非常时期，一在宅在家，闲来无事，从床底翻出了一个两年前淘来的动力源DZY-45/50H电源，新的，当时好像是130元买的。48V50A的功率还是较大的，当时是想买来改成可调电源的，作为试验电源用，那是相当方便的，只是一直没时间弄。今翻出来研究一番后，成功改成电压电流可调，现发出来给大家参考研究。
可以实现0-60V 0-50A连续可调，电流可调为恒流模式，非保护点，因此适合给电池充电。再者可在变压器输出增加一组整流二极管和滤波电容，实现负压输出，正负压叠加就可以实现0-120V可调，当然同时最大输出电流会减半。
此方案仅供参考，并不一定是最佳改造方案，本人能力有限，也无法保证改后能绝对安全可靠工作，如有网友因参照此改装造成损失，甚至危及人身安全的，本人不负任何责任。

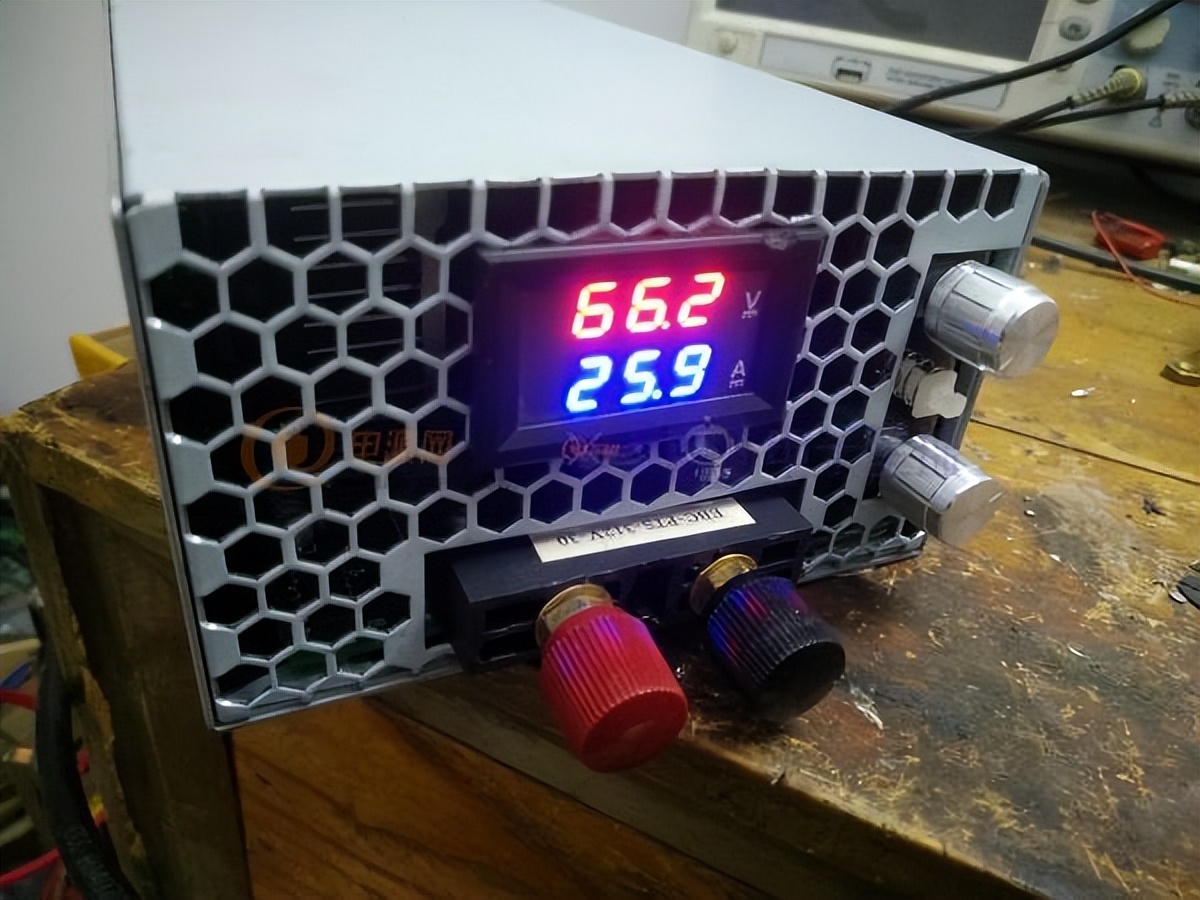

完成后的样子
网上有这个电源改电压可调的方法，但那个版本是信号板和功率板独立的。这个版本是单板的，暂时没找到相关资料。只能慢慢摸索。

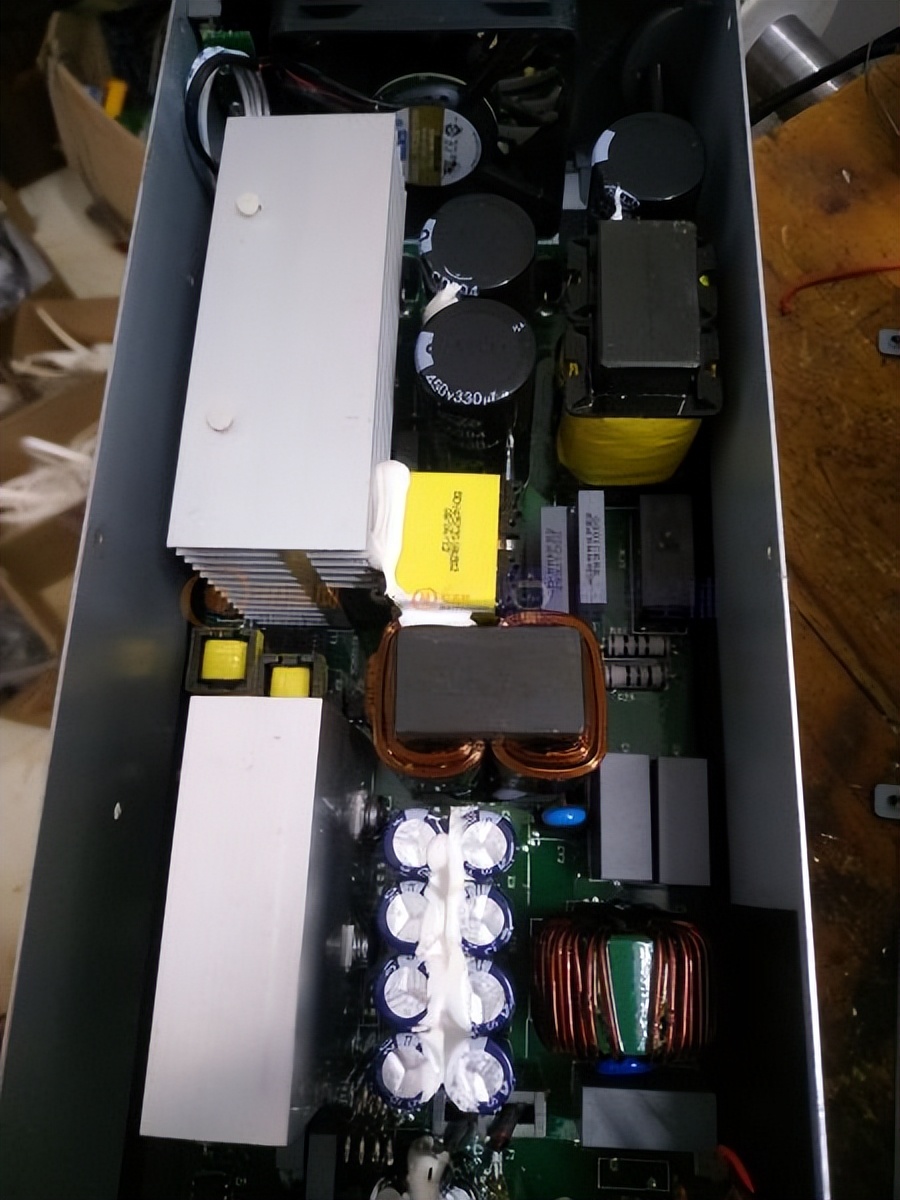

内部元件布局

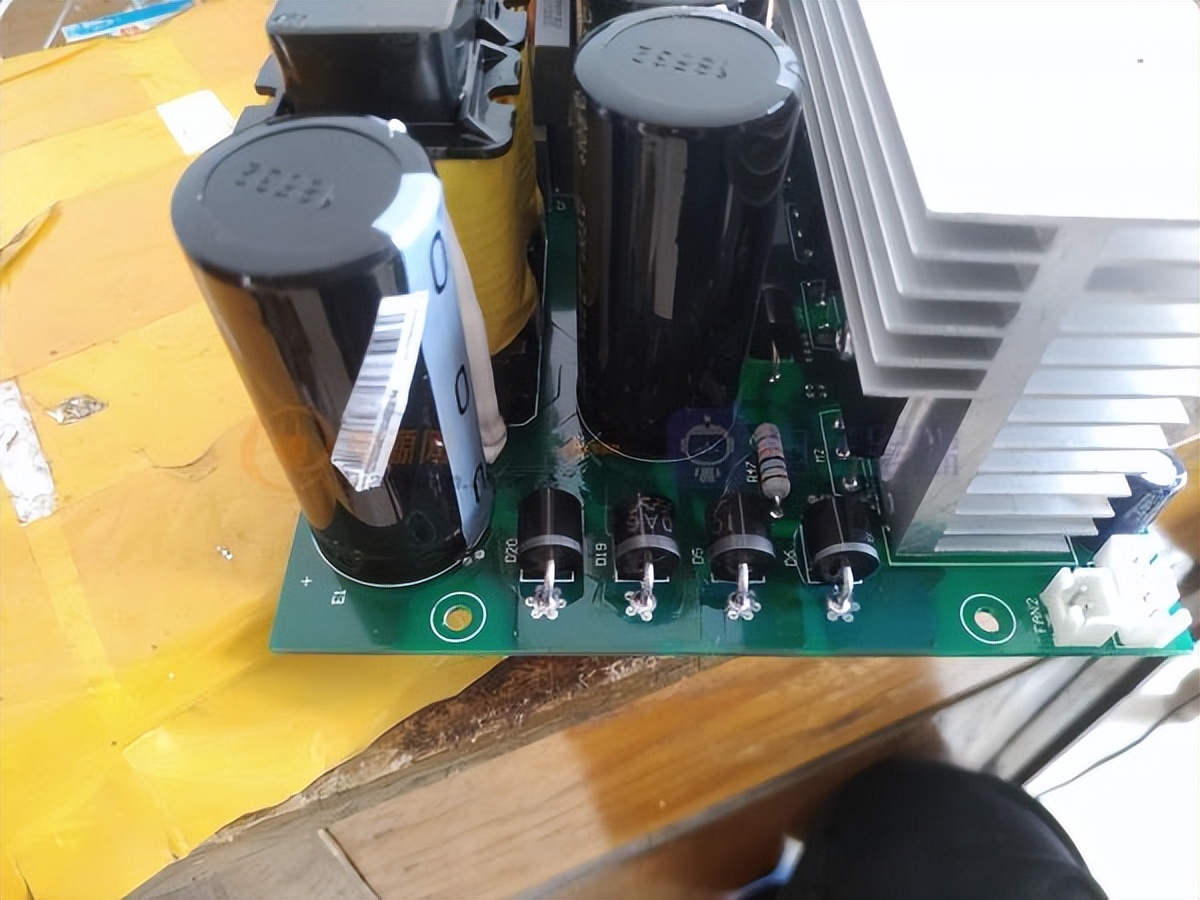

整体布局一般，元件排列不是很紧凑，空间利用率不高。贴片元件在背面，输入和输出各有一片单片机。AC输入整流用的是分立的二极管10A600V的，感觉满载时有点悬。结构应该是PCF+LLC。PFC功率管是一个6R045 ，滤波电容是3个330UF/450V，半桥MOS管是两个FDL100N50F，输出整流管用60A170V两个并联，输出滤波是8个820UF的电容。变压器原边电流采样是由互感器实现。

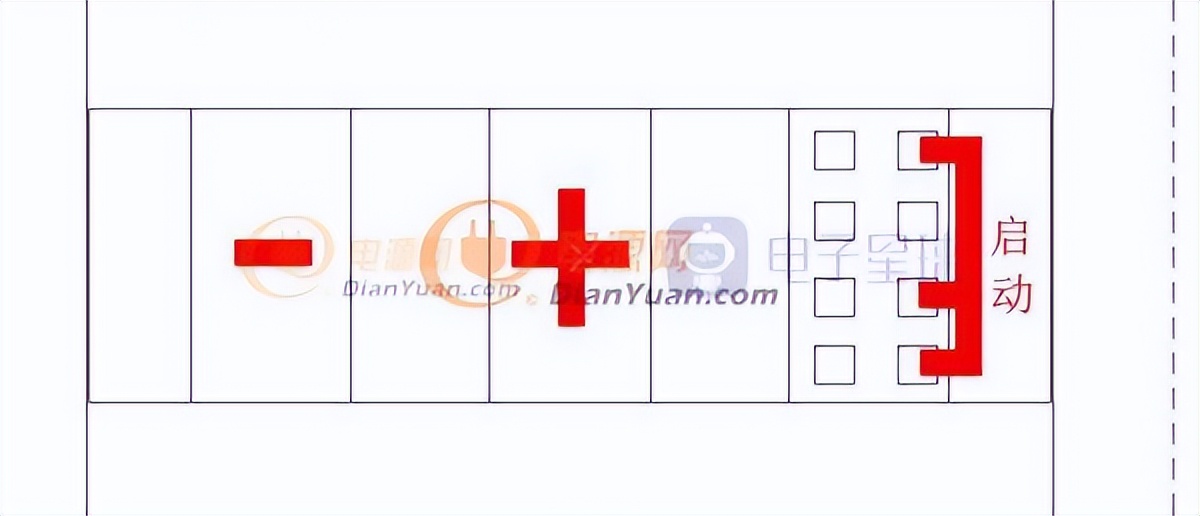

从网上找到了这款电源的启动方法：同时短接1，3，4脚就可以了。
要改变输出电压一般是改电压反馈电路，所以先要找出反馈信号去向。

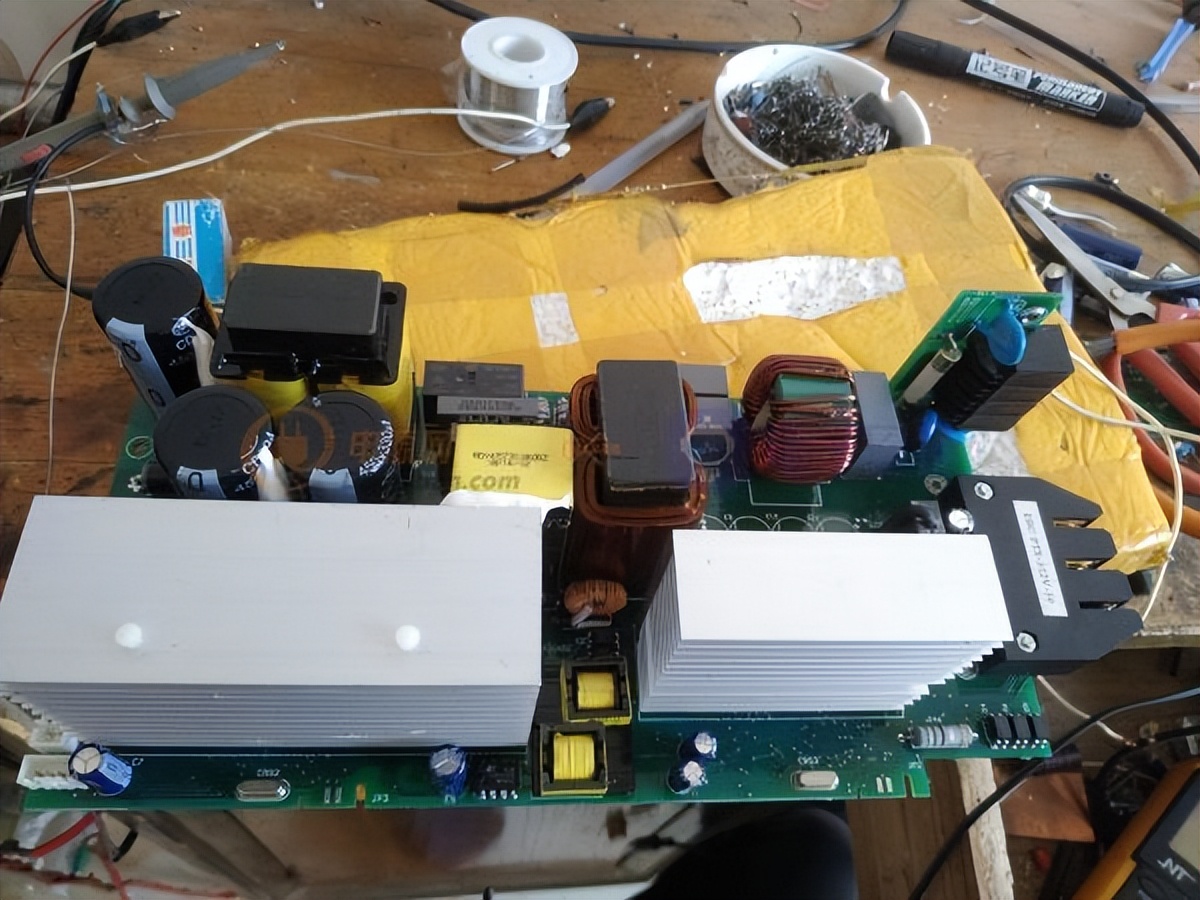

接通电源，红灯亮起，大概5秒后，继电器吸合，绿灯亮起，测得输出端有53.5V电压，电源进入正常工作状态。
经一番寻找之后，确定了电压反馈点，有两个位置，如图中圈的。
同时发现在这个电源与常规的电压反馈方式不同，控制电路与输出电路不是共地的，而是控制电路的地以经一小阻接到输出的正极，
也就是接到反馈端的是-53.5V。
减少1、2两点位置所连的反馈电阻都可以降低电压，只减少1点的话，会低压报警，亮黄灯，但电压依然有输出。减少2点的话，则不会，改大2点的电阻输出就会升高，但又会过压保护，亮红灯无输出。因此两者相互关联的。

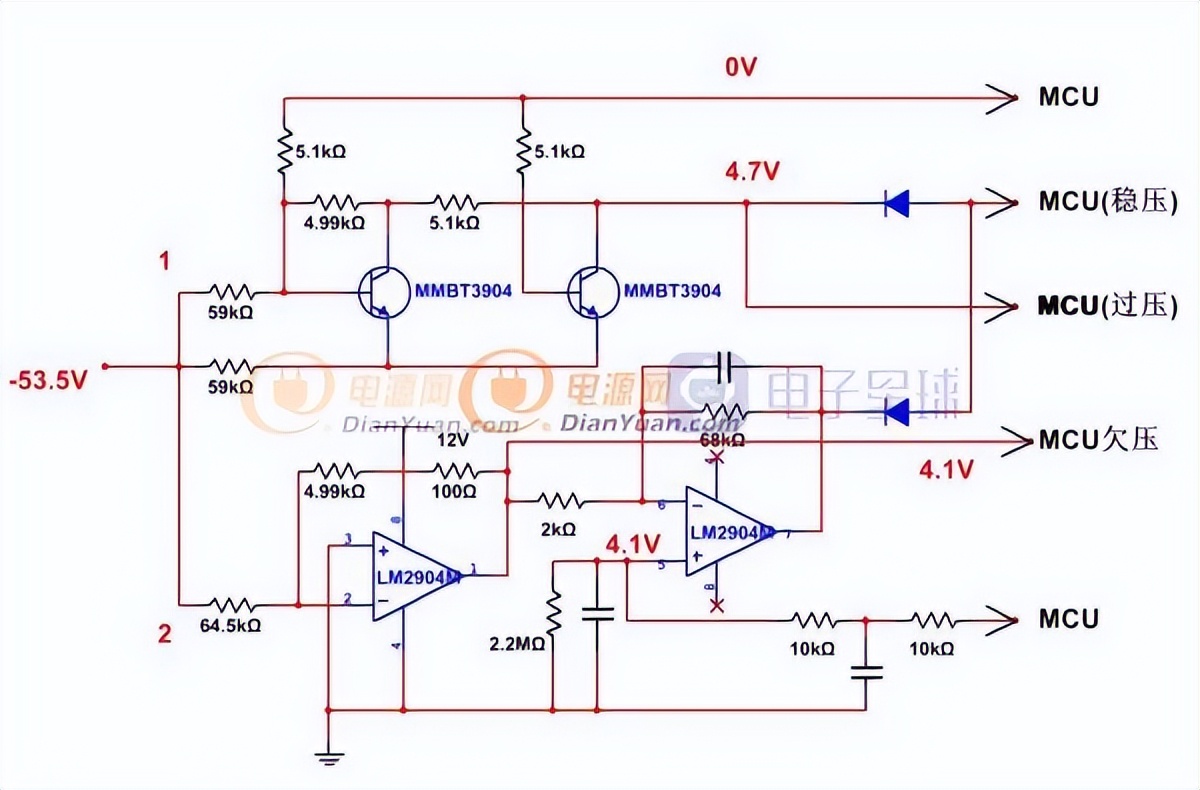

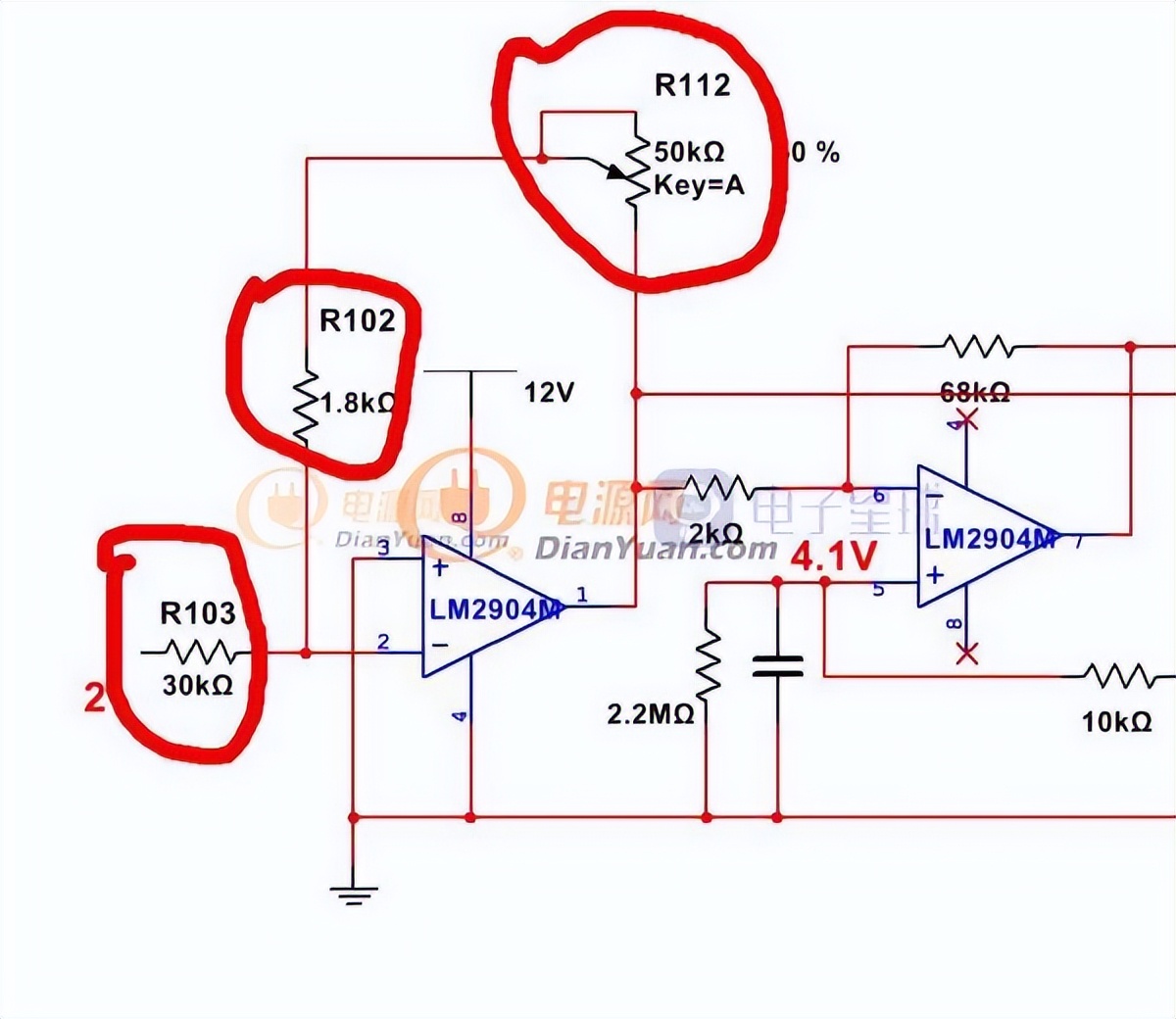

为了更好地分析，照着板上元件画出该部分的电路。
通过电路可以看到1点反馈经两个三极管后，送入MUC。其中一路应该是用于过压检测的，
2点反馈经运放反相放大后，一路直接送入MCU，应该是用于欠压检测。另一路与4.1V基准进行比较后，经二极管与MCU连接

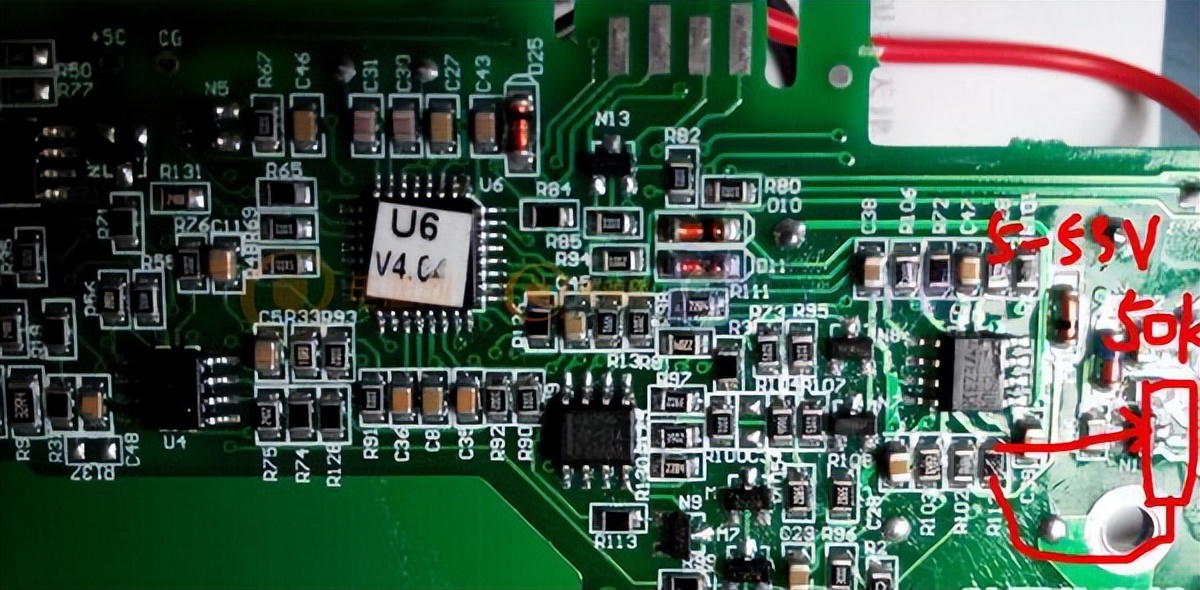

试验发现要实现调压，最简单的做法就是将R112 100欧的电阻用一个50K的电位器代替，即可实现5-53.5V可调，没有不良影响。如果更低的电压可以用100K的电位器。
要调更高的电压，需要将R102 4.99K 改小。同时要将1点的两个反馈电阻改大，不然会过压保护。此机最高只能调到62V，R105，R108要换成大于75K，试过空载虽然调到85V，但一带载还是掉到62V，此时驱动波形处于最大占空比了。
只改反馈电路，最高只能输出62V左右。要想再高电压，1：增加变压器输出匝数，（工程太大，不现实），2是变压器输出加二极管，输出负压，正负叠加就能出120V。需要这么高电压的朋友可以考虑这个方法。
我也用不到那么高的电压，只想再高多几V就合适了，这样就可以给60V的电瓶充电。因此想到将PFC的电压改高，变压器输入电压高了，输出也会跟着高。

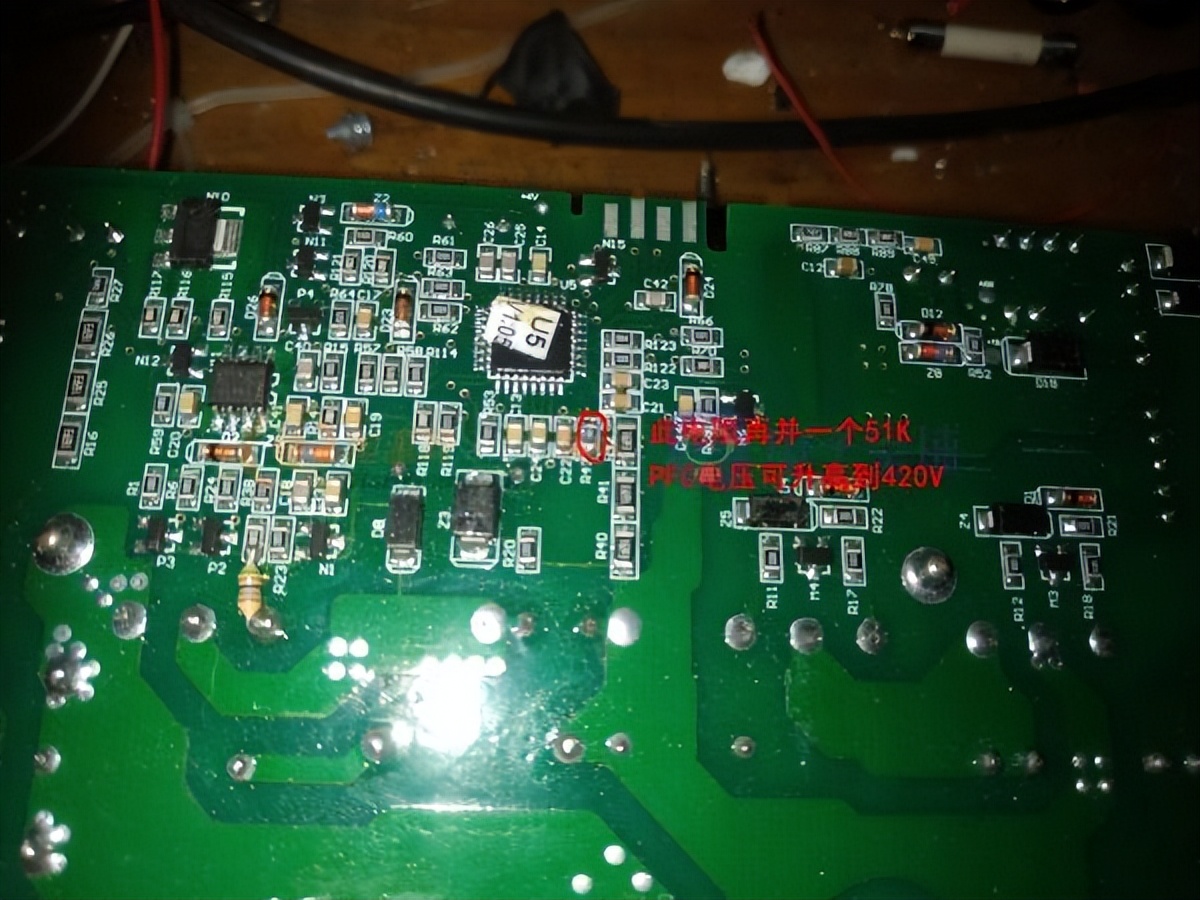

找到PFC电路电压反馈，将对地分压电阻R43 4.99K ，并上一个51K的电阻，PFC输出电压就会由原来380V提高到420V。滤波高压电容为450V，在安全范围。那么输出最高就能达到68V，适合给60V电池充电。目前暂时未发现的不良影响。
最终设置电压为2.5V-67V可调，具体反馈电阻更改值如下图
电压可调试验完成，接下来试验电流可调。
此机的电流采样是靠互感器，检测变压器输入电流，来实现过流保护。由于在输入检流，最多也只能利用此互感器实现恒功率可调。无法实现输出恒流可调，因此无法利用其作电流检测，只能另装采样电阻。
准备用4根20毫欧，直径1.5MM康铜电阻并联，总电阻5毫欧。50A时，电压.25V，功耗则有12.5W，虽然满载时功耗较高，但之所以电阻取大一点，是为了电流小的时候，采样精确度高点。

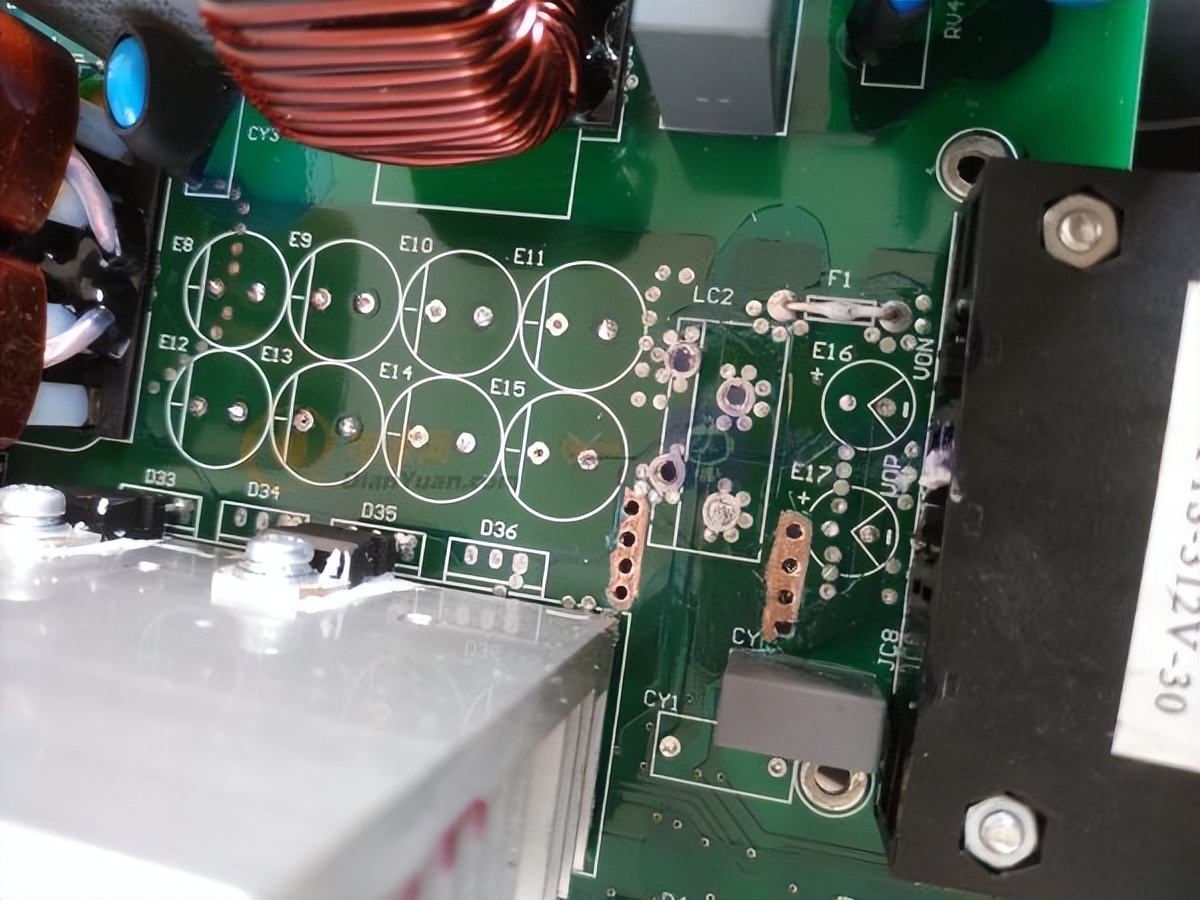

拆掉些元件，腾出位置装康铜丝，装在输出的正极上，因为反馈电路的GND是通过R2接到输出正极的，电流采样要将R2 短接， 有的版本R2 电阻不为0

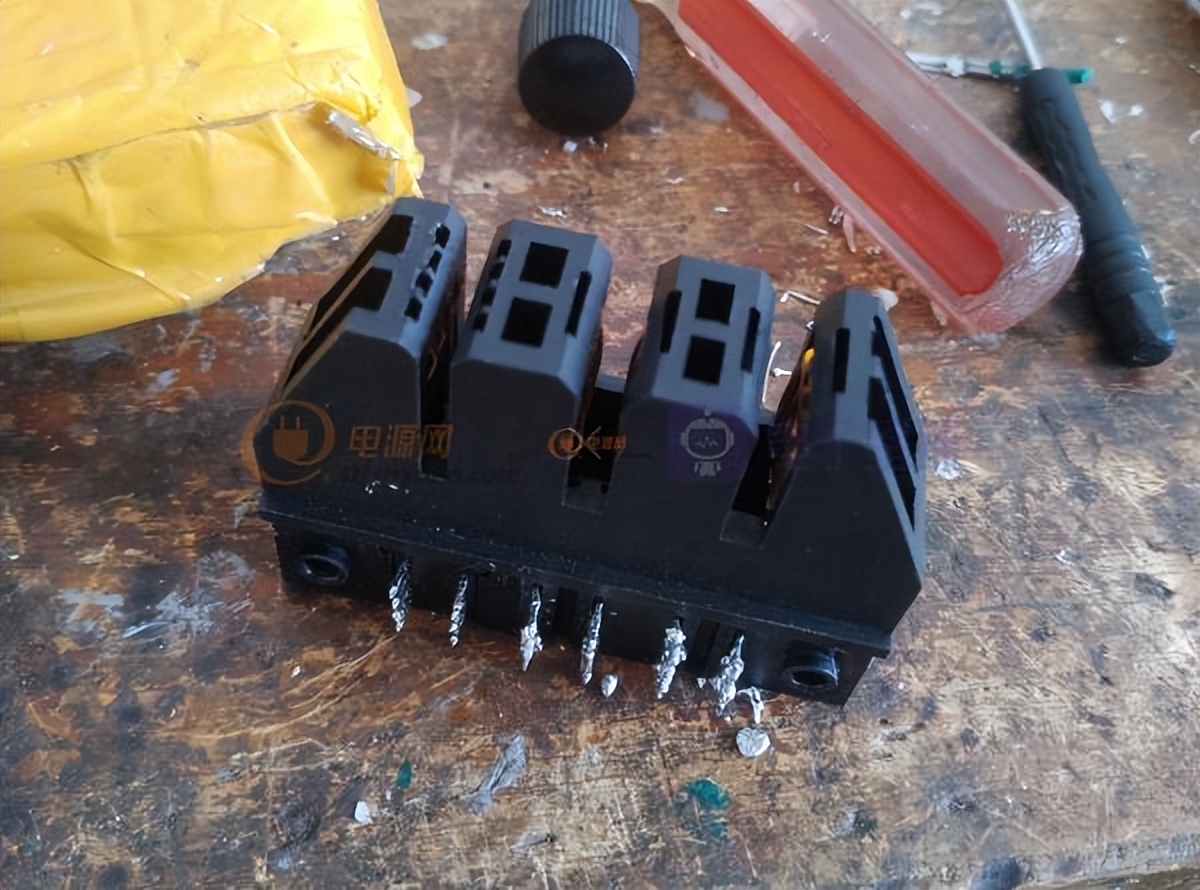

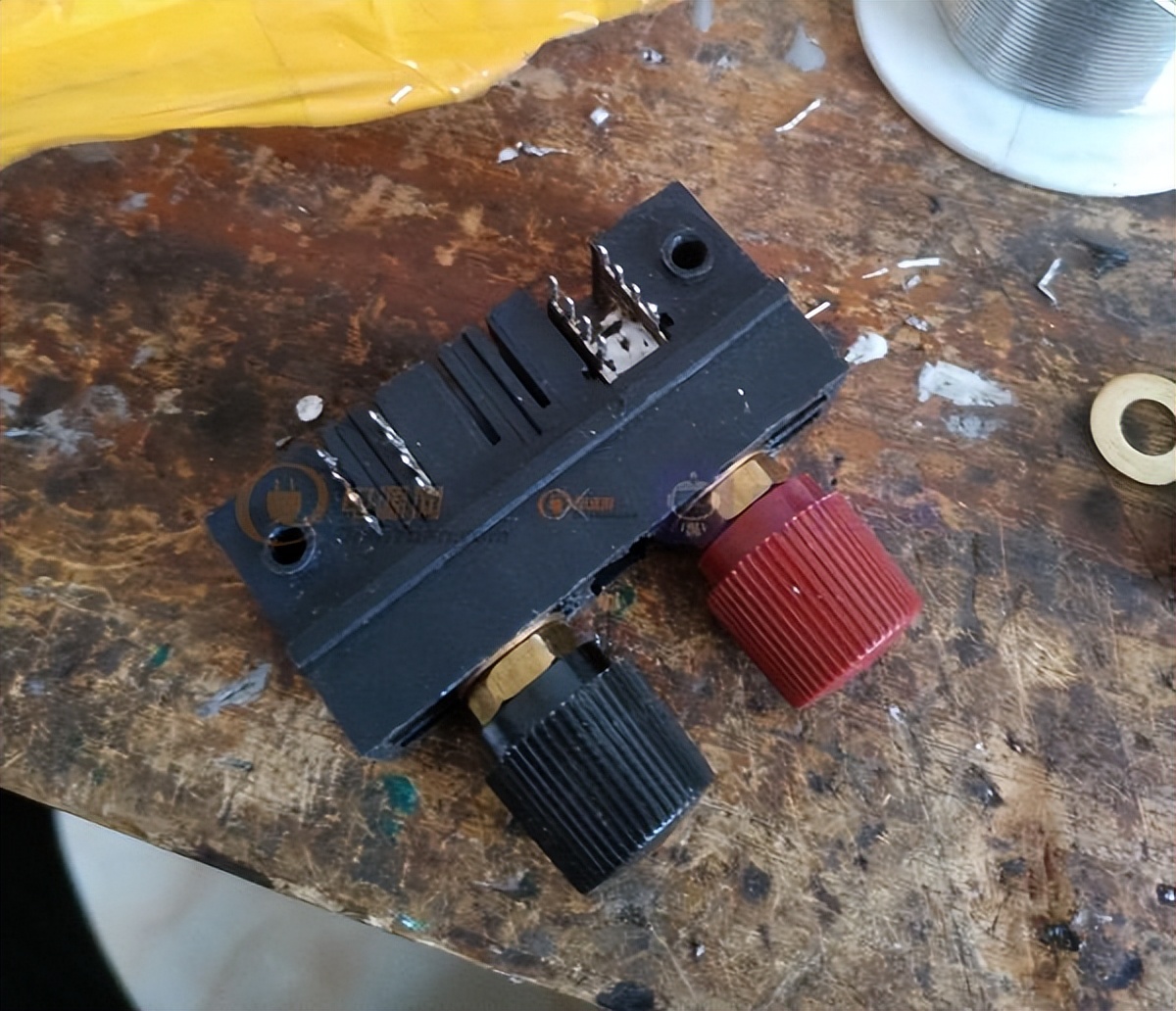

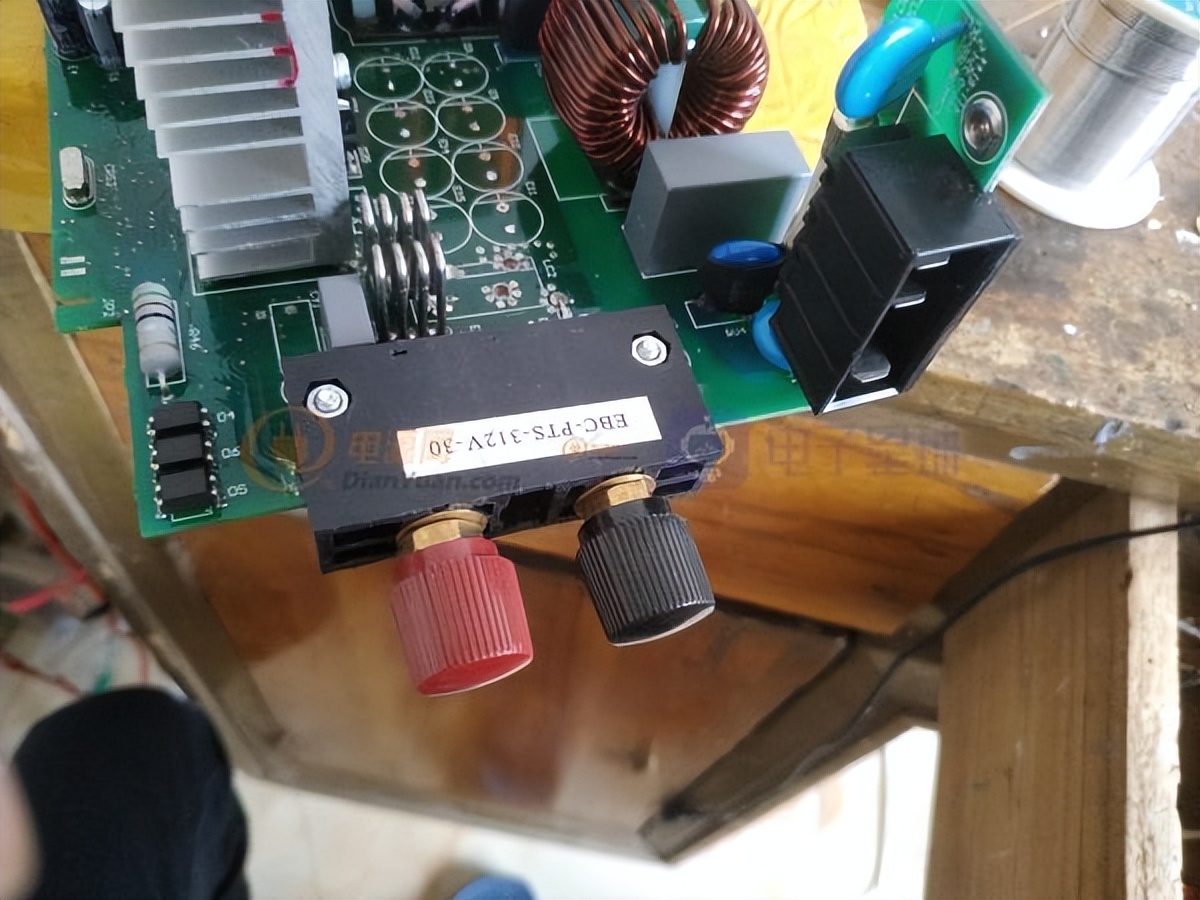

将输出接口拆开改装，割掉一部分，去掉信号线部分。装上两个接线柱。
然后重新装上接口，焊好康铜丝，很快就能试验电流了
