JL-2型超声波静力水准仪采用非接触式超声波测量原理，适用于水库大坝、水利枢纽、基坑、房屋、边坡、路基、钢结构、 高支模、桥梁、公路、铁路、隧道、综合管廊等岩土工程上不均匀沉降的测量。通过多个仪器相连，得出基准点与监测点 液位的变化量，从而得出相对高程变化。整个系统由由多个静力水准仪、安装支架、液管、气管、通讯电缆、自动采集装 置等组成，测量精度高，结构轻便，响应速度快，安装便捷。管廊等岩土工程上不均匀沉降的测量。通过多个仪器相连，得出基准点与监测点液位的变化量，从而得出相对高程变化。整个系统由由多个静力水准仪、安装支架、液管、气管、通讯电缆、自动采集装置等组成，测量精度高，结构轻便，响应速度快，安装便捷。
高测量精度
测量精度可达0.1mm;同步埋测点温度，温度自动补偿;无浮子设计，不受电磁干扰，数据长期稳定。
可视化设计
杯体采用透明加厚亚克力材料制成,耐高低温，液位可视化；上盖自带刻度水泡，方便现场观测及安装。
施工便捷
纹拧动上盖设计，螺纹压紧胶圈密封，密封能力更强，灌液更方便；通气口自锁设计，快插结构，安装便捷，可快速拆卸。
高防护等级
通液接口为304不锈钢材质，稳定耐用；电气接口防护等级IP68，适应恶劣环境;防水四芯屏蔽线缆，长期抗腐蚀、抗干扰。
个性化选择
自选量程，多种测量规格可选，满足更多种监测环境；多种电气连接方式，突破安装现场条件限制。
数据共享
支持云平台和小程序实时查看数据;输出数字量信号RS485，支持Modbus标准协议接入。
1.测量原理

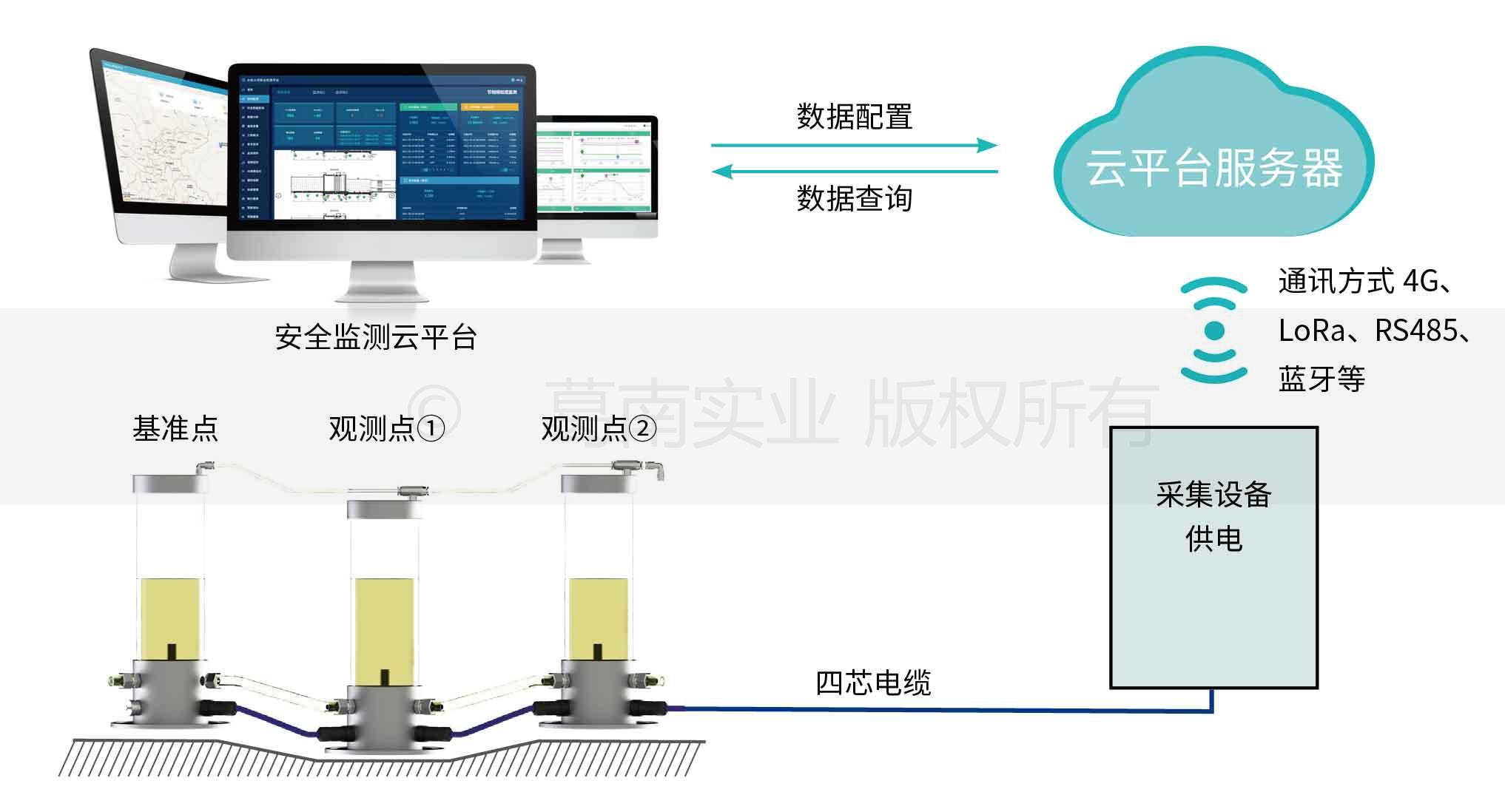

JL-2型超声波静力水准仪利用连通器原理，其液面保持同一水平面，当某个点出现沉降时，各点设备的液面高度会发生改变， 通过各监测点液位高度的变化可以计算出各静力水准仪的相对差异沉降。其液体的高度是通过超声波传感器测量，根据激 励发射出超声波与反射回来的时间差和声速得出液位的高度。用户通过安全监测云平台实时查看沉降数据。
2.产品结构
JL-2型超声波静力水准仪整体为圆柱形状，上下盖采用工业级铝合金材质，杯体由透明加厚亚克力材料制作，仪器内部包 含温度模块、超声波传感器模块以及智能电路模块。上盖自带刻度水平泡，便于设备安装调平时，判断设备的水平状态。 下盖增加了外径比杯体大一些的圆柱体底座使设备整体更加稳定。
3.规格及主要技术参数
|
技术指标 |
JL-2型超声波静力水准仪 |
|
测量原理 |
超声波非接触测量 |
| 测量范围 |
150mm（可按需定制） |
|
测量精度 |
0.1mm |
|
分辨率 |
0.01mm |
|
温度补偿范围 |
-20°C~70°C |
|
测量介质 |
防冻液（百适通AF2100P） |
|
输出信号 |
RS485 |
|
通讯协议 |
标准Modbus协议 |
|
工作电压 |
DC 5-28V |
|
工作功耗 |
0.6W |
|
测量速率 |
1Hz |
|
上电启动时间 |
＜1s |
|
绝缘电阻 |
≥50MΩ |
|
主体材质 |
铝合金底座、亚克力杯体 |
|
外形尺 |
Φ120×294mm（底座φ140） |
4.产品安装
超声波静力水准仪系统是由2个以上单元联通的组成，单元由超声波传感器、储液罐、底座、水平调节螺栓、安装架、通液管、连通接头、汽车玻璃水防冻液(优质-25℃小桶装)、观测电缆等组成。 在安装前根据设计方案， 选定测点与相对基准点的安装位置。根据现场情况提前准备好常用工具。请按照正确的方法进行安装传感器，不正确的安装会导致测量误差。产品装配清单，可参考下表：
| 名称 | 规格 | 数量 | 用途 | 配置种类 | 图片 |
| 超声波静力水准仪 |
140mm*294mm |
1个 |
沉降监测 |
标配 |
|
|
设备安装螺栓螺母 |
M8 |
1套（3个） |
安装设备于支架使用 |
标配 |
|
|
支架 |
/ | 1件 |
安装于被测位置 |
标配 |
|
|
膨胀螺栓 |
M8*80mm | 1套（2个） | 固定支架使用 | 标配 |
|
|
通液管 |
12mm*8mm |
根据需求 |
液路连接 |
选配 |
|
| 通气管 |
4mm*2.5mm |
根据需求 |
气路连接 |
选配 |
|
|
线缆 |
四芯屏蔽线缆 |
根据需求 |
电路连接 |
选配 |
|
|
针筒注射器 |
20ml |
1件 |
添加硅油 |
标配 |
|
|
漏斗 |
/ | 1件 | 添加防冻液 | 标配 |
|
|
通气接头堵头 |
材质：聚氨酯 | 根据需求 | 灌液时堵住通气口 | 标配 |
|
| 通液接头堵头 | 材质：聚氨酯 | 根据需求 | 堵住通液口 | 标配 |
|
| 电气接头堵帽 |
工程塑料 |
根据需求 | 电气接头防水 | 标配 |
|
| 通液三通接头 | 材质：不锈钢 | 根据需求 | 不同通液方式使用 | 选配 |
|
| 分线器 | 材质：工程塑料 | 根据需求 |
不同接线方式使用 |
选配 |
|
| 活动扳手 | 20mm | 2件 | 通液管安装以及底座安装 | 自备 |
|
| 剥线工具 | / |
1件 |
线缆连接使用 |
自备 |
|
|
冲击钻 |
/ | 1件 |
支架安装钻孔使用 |
自备 |
|
| 防冻液 | 百适通AF2100P | 根据需求 | 测量介质 | 自备（可选配） |
|
| 硅油 | / | 根据需求 | 测量介质 | 自备（可选配） |
|
| 保温棉 |
内径20 壁厚15带铝箔 |
根据需求 |
通液管/设备保温隔热 |
自备（可选配） |
|
5.测量方式
5.1 读数仪测量
测量用VW-102E型全功能读数仪，将测量线快速插头插入读数仪的左边插座，将测量线的各色夹子对应连接 超声波静力水准仪 的输出电缆， 超声波静力水准仪 电缆定义：红(+)、黑(-)芯线为电压输入端，电压输入值≥12V；白(A)、绿(B)为信号输出端，电压输出值≤2V。 超声波静力水准仪 内存贮有该仪器的编号、标定系数K、温度修正系数b等信息，读数仪测量会自动将测量值及识别信息测出，顺序存入读数仪内，同步葛南云平台，方便快速统计计算及查询，使测量工作远程智能无纸化操作，实现前方测量后方实时查看作图制表。
工程现场多支 超声波静力水准仪 电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支 超声波静力水准仪 所对应的编号及身份信息。
5.2 自动化测量
自动化测量用MCU-32型分布式模块化自动测量单元可接入8～32支 超声波静力水准仪 ，用GDA1602(1/4/8/16)型全功能采集仪可接入1～16支 超声波静力水准仪 ，适用于单台或多台组网自动测量振弦、差阻、电阻、电流、电压、开关、数字量输出的 超声波静力水准仪 信号，接入通道任意组合，具有智能识别读取仪器身份参数、故障智能诊断、实时采集、定时采集、测量数据存贮、自动休眠、防水、防雷、抗电磁干扰等能力。
6.安装方式
6.1通气口连接

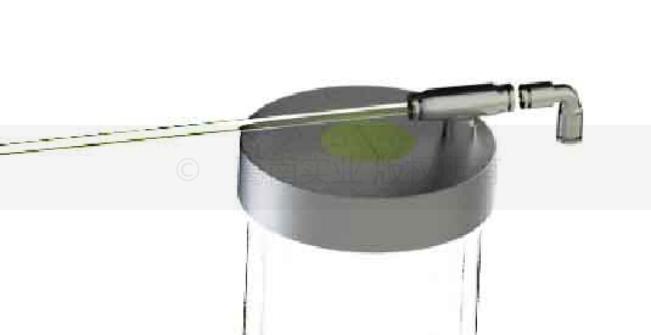

（1）单螺纹弯通用在第一台设备通气口连接。
（2）单螺纹三通用在中间设备通气口连接。
（3）无螺纹弯通最后一台设备通气口连接，开口朝下，串接大气。
6.2通气液口连接
（1）直通连接现场连接简单，通液口直接连接。
（2）三通连接现场连接灵活，适合多种安装环境。
6.3电缆接头连接
（1）直通连接现场接线简单，航空插头直接连接， 只占用一个采集设备通道。
（2）三通连接需配备三通电气接头，可自由配置线缆长度、间距，适用复杂的安装环境。
（3）单线连接自由配置线缆长度、间距，适用复杂的安装环境。
7.应用场景
