在模切产品的冲型中，我们了解到口子胶拼接类产品、L型产品省料工艺所使用的匠心之作模切机——模内异步模切机，其工艺较大的帮助了企业省料省成本，今天和小编一起来揭开省料异步模切的关键。

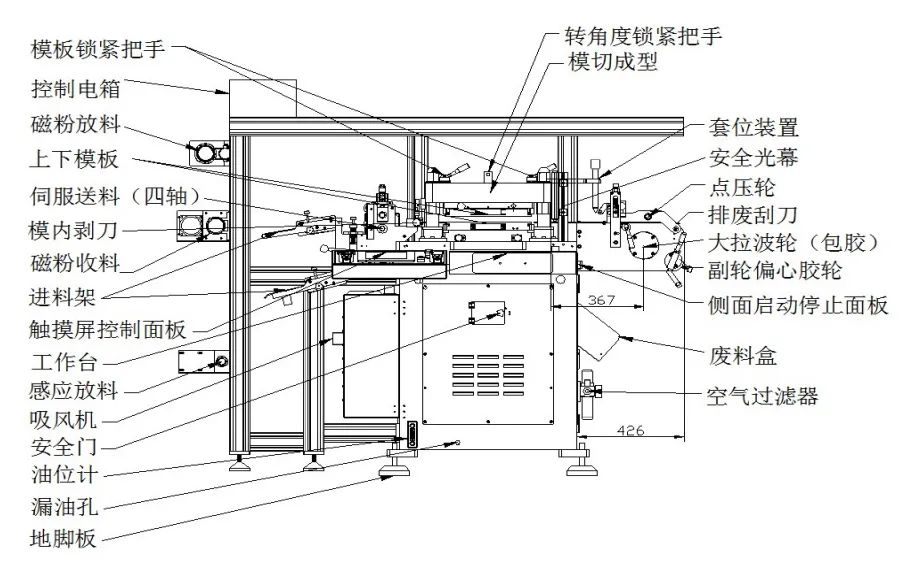

机器的主要结构:
1.进料架部分
2.伺服送料部分
3.模切部分
4.主传动部分
5.拉料部分
6.收、放卷部分
7.电箱底板、面板。
”
工作原理：进料→ 模切 （小孔套位）→ 排废 → 收卷（或切片）。

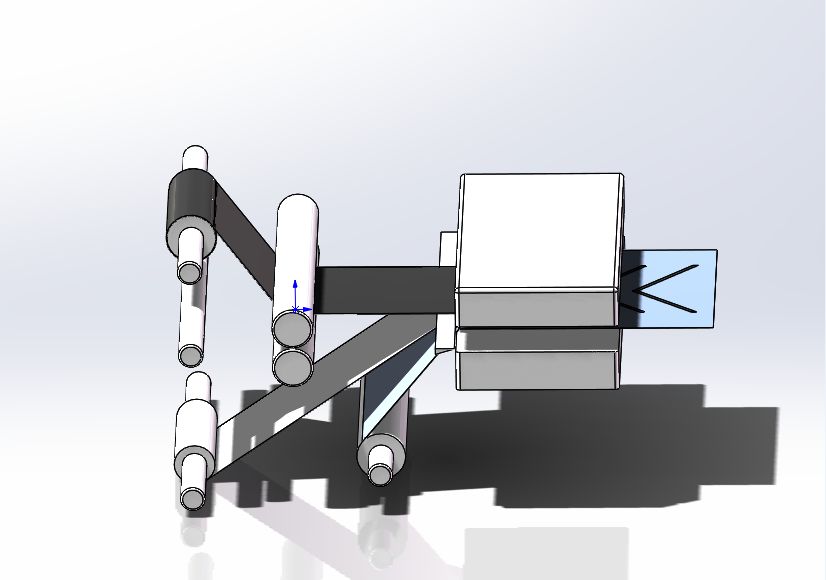

▲ 模内异步模切示意图
工艺优点： 模内异步模切机的异步刀具直接在冲压模具上进行，异步拉料，模切冲型后并完成异步裁切工序，同步拉料，完成整个异步模切。
常用模切产品： 模内异步模切机主要产品工艺包含：口子胶拼接省料工艺、多段距异步冲切省料工艺、L型产品省料工艺等。
，时长 00:16
口子胶异步模切视频
模内异步最大亮点：省料
模内异步模切机最大的亮点在于省料！主要解决产品的前后模对称性产品的模切作业，用于对排废工序步骤流程的简化使用。
|
关键技术参数 |
|||
|
模板面积（mm） |
360*310mm |
模切速度(次/分钟) |
60-250次/分 |
|
模切最大尺寸（mm） |
350*300mm |
数控加减压精度（mm） |
0.01mm |
|
模切行程（mm） |
30mm |
加减压锁紧方式 |
自动锁紧 |
|
模切压力（T） |
8T |
系统控制方式 |
数控（全自动数字控制） |
|
适用模具类型 |
激光刀模/蚀刻刀模/雕刻模/木板模/五金模 |
主传动方式 |
伺服传动（运行平稳、噪音小） |
|
调压行程（mm） |
0-30mm |
电源电压（V） |
380V |
|
进料宽度（mm） |
350mm |
总功率(Kw) |
9.5Kw |
|
拉料精度（mm） |
50±0.05mm |
气源要求（Mba） |
0.5-0.7Mpa |
|
异步进料宽度（mm） |
330mm |
机器净重（Kg） |
2000kg |
|
异步送料精度（mm） |
±0.05mm |
外形尺寸（mm） |
2000*1250*1800(mm |
