简 介： 利用气体打火机在不同电阻上放电，使用示波器测量电阻电压脉冲，反过来获得电流波形。利用不同的放电电阻以及不同的示波器所得到的结果相差很多。观察到在10欧姆上的放电出现了多次震荡的效果，具体原因有待进一步的分析。 关键词： 压电陶瓷，电火花，电流波形，数字示波器

01 电火花脉冲

1.1 测量背景

1.1.1 压电陶瓷

  下面是将气体打火机内部的压电陶瓷模块固定在金属钳中，这样便于轻松挤压压电陶瓷模块，形成放电脉冲。

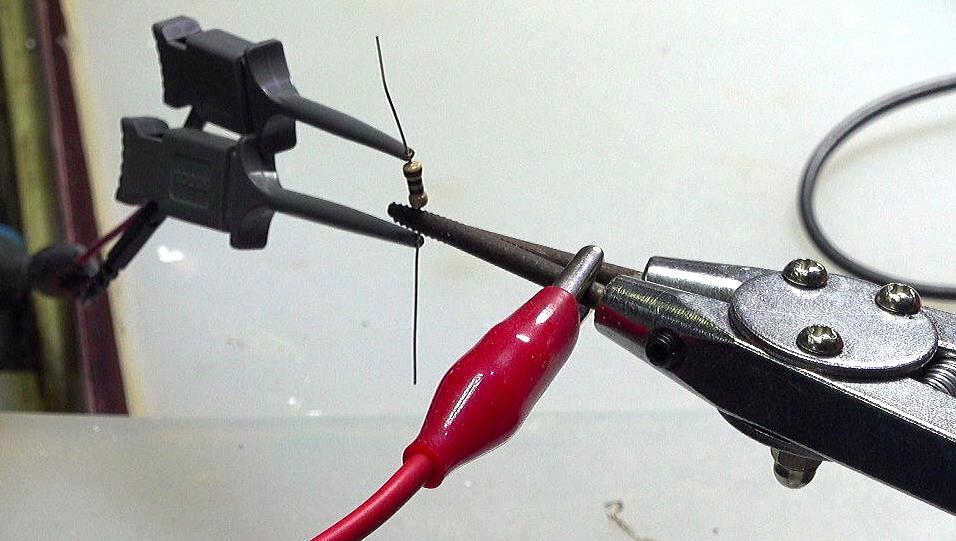

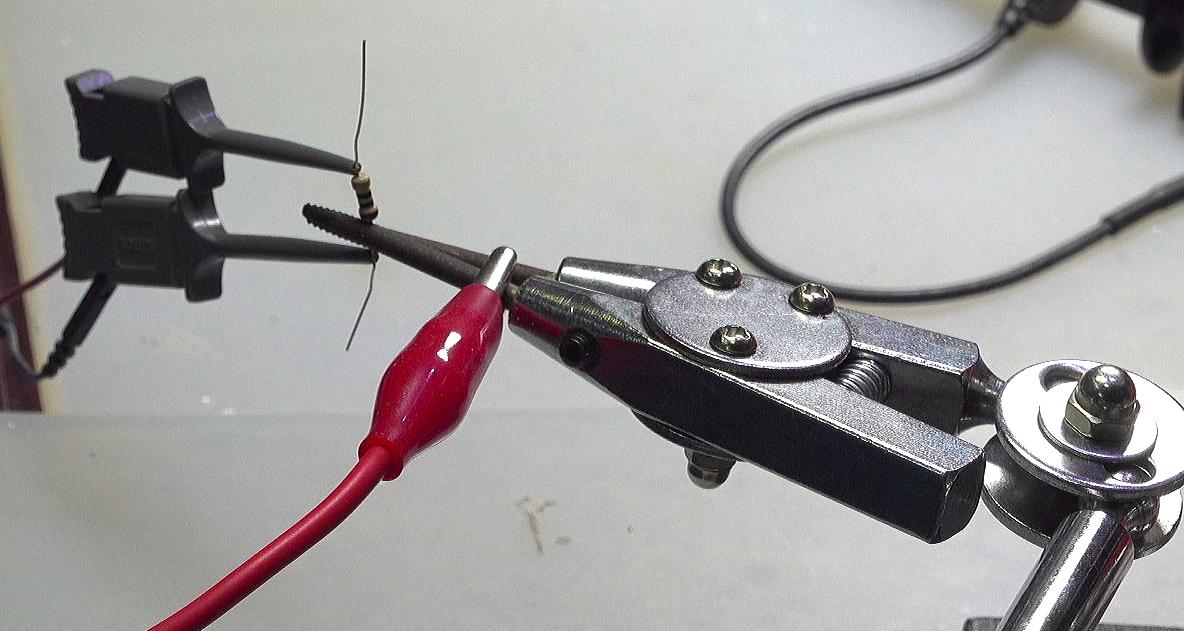

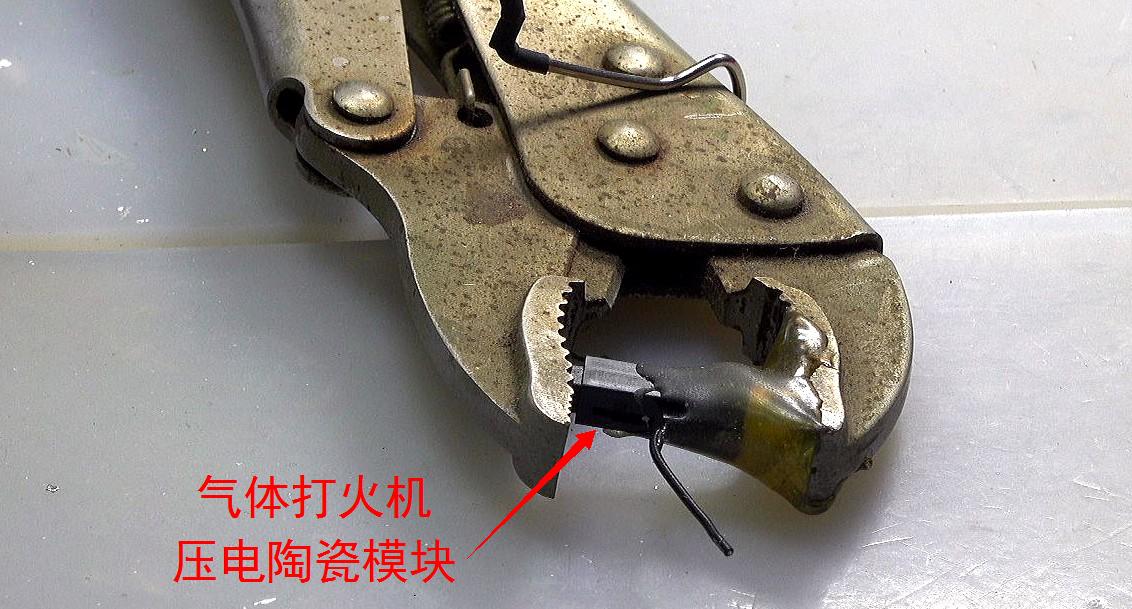

▲ 图1.1.1 固定在固定钳口之内的其它打火机压电陶瓷模块

  金属钳与压电陶瓷模块的负极相连，压电陶瓷放电正极直接通过其中的引线输出火花。经过测试，压电陶瓷的正极可以击穿10mm左右的空气完成放电。

▲ 图1.1.2 放电火花

1.1.2 测量放电电流

  使用 一个100kΩ电阻对放电电流形成电压脉冲，利用示波器探头测量电阻两端的电压信号。

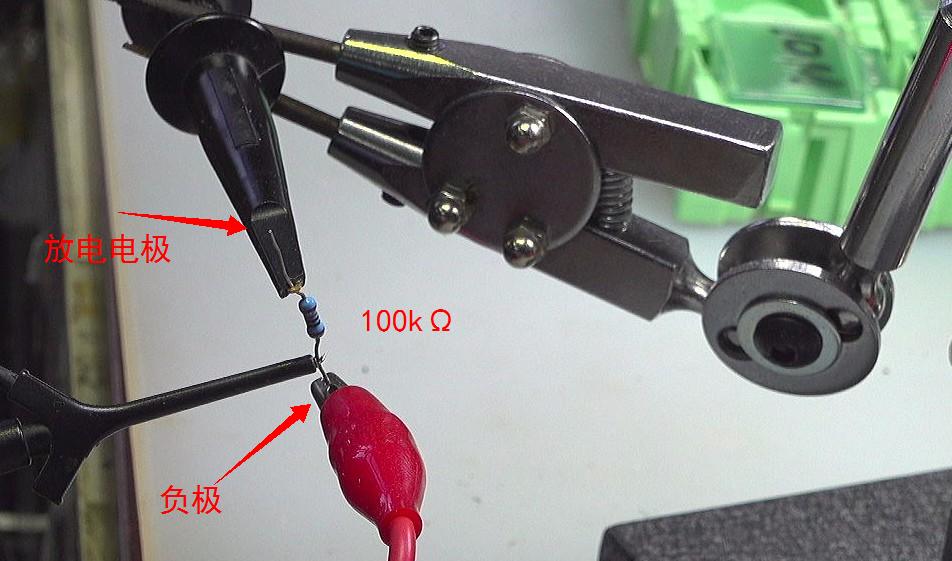

▲ 图1.1.3 测量放电电流

1.2 测量结果

1.2.1 电流脉冲波形

（1）放电电阻100k欧姆

  下面给出测量课的电流脉冲波形。从波形上来看：

• 出现了最初的大脉冲以及后面的几个小脉冲；
• 大脉冲的幅值超出了示波器的量程；

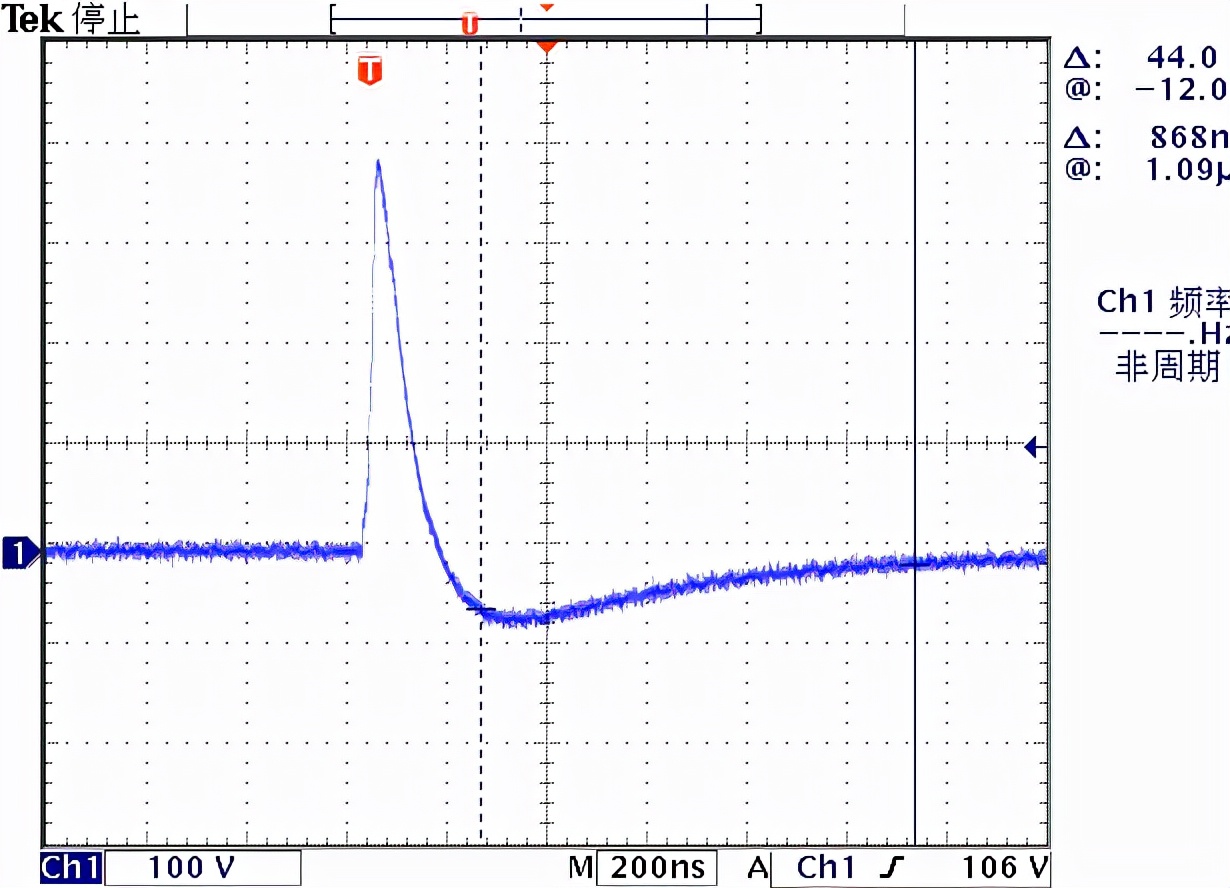

▲ 图1.2.1 电流脉冲波形

  增加示波器的电压量程以及扫描时速，测量的电压波形如下。可以看到：

• 脉冲的上，下峰值仍然超出了示波器的量程；
• 脉冲宽度波形比较奇怪；

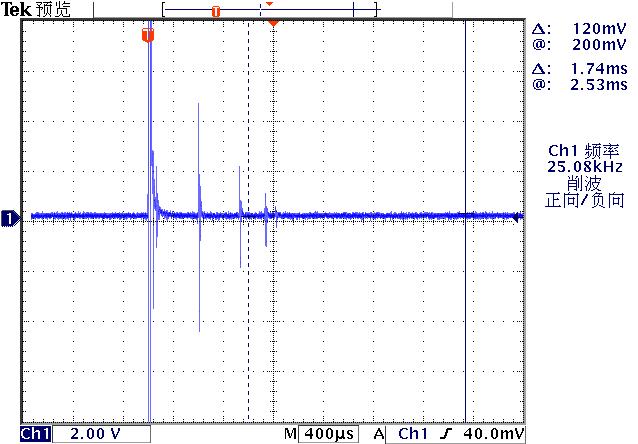

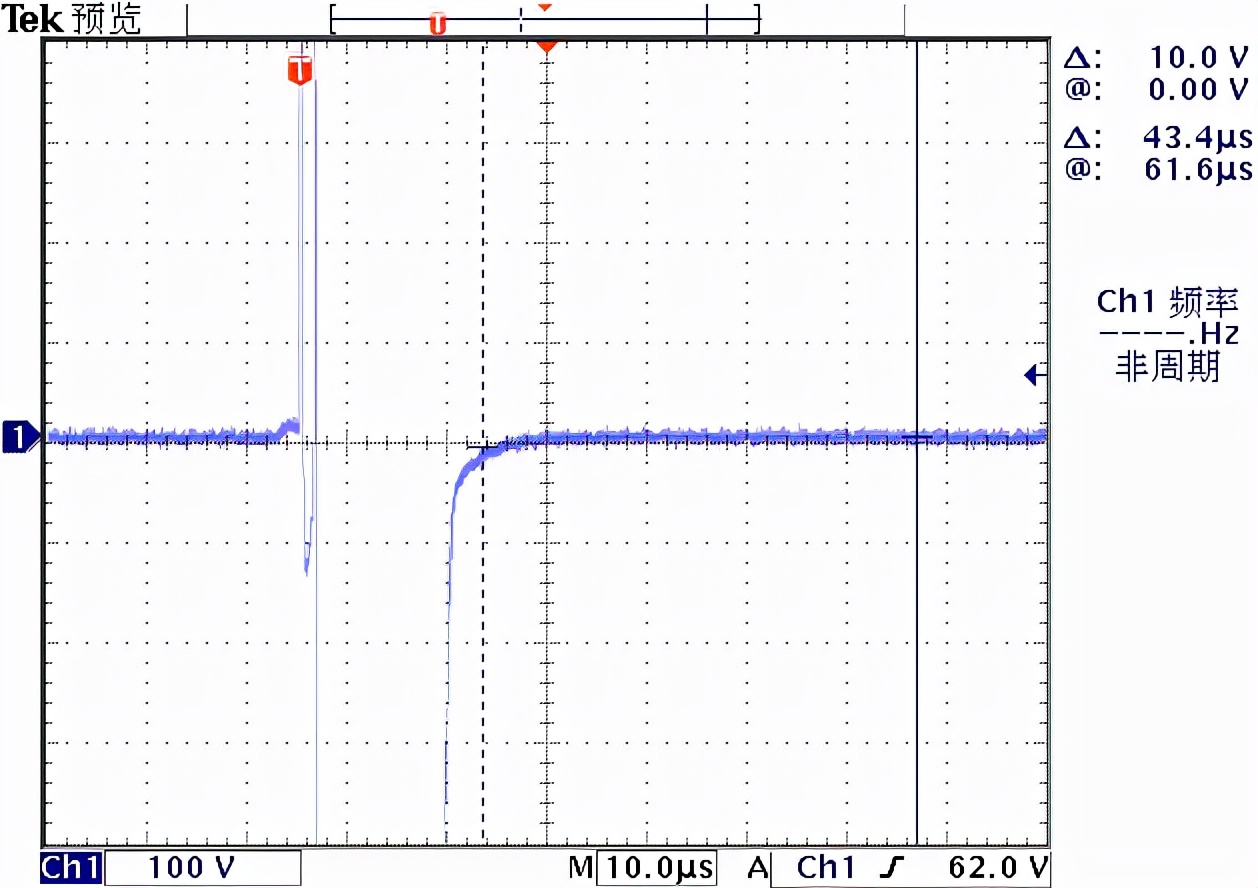

▲ 图1.2.2 电流脉冲波形

（2）放电电阻1000欧姆

▲ 图1.2.5 电流脉冲波形

1.2.2 利用DS6104测量

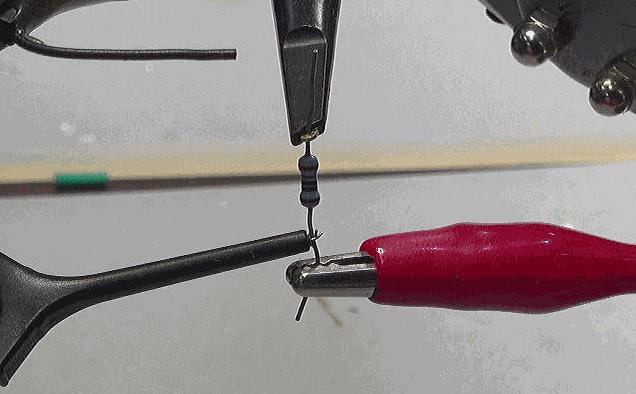

▲ 图1.2.4 利用DS6104示波器测量放电电流

（1）放电电阻10欧姆

  将放电电阻修改成10欧姆，测量放电电流脉冲。

  如下是四次测量结果：

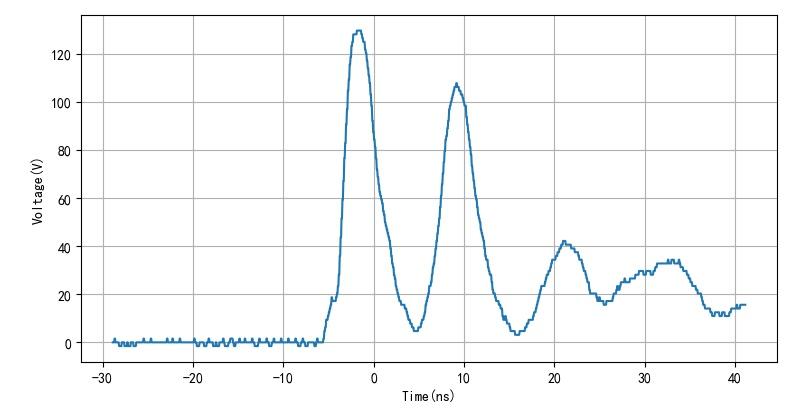

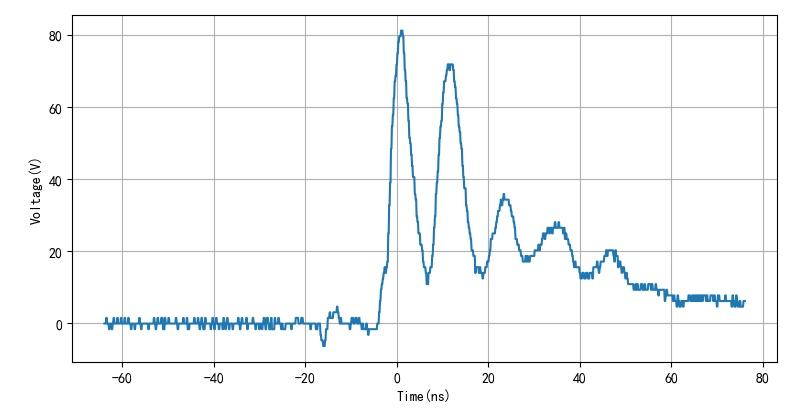

▲ 图1.2.5 电流波形

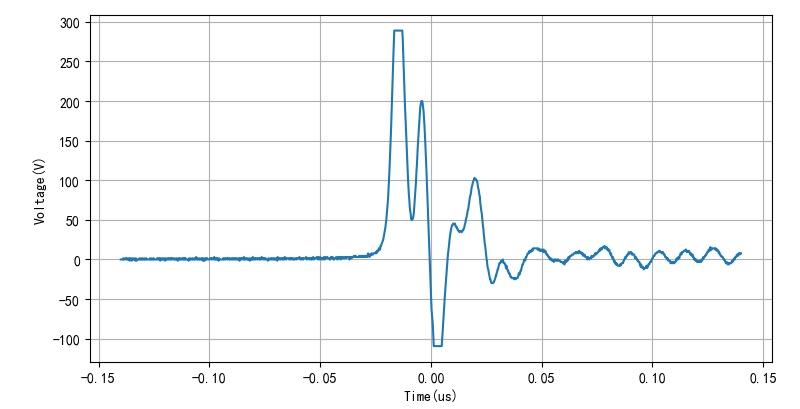

▲ 图1.2.6 测量的放电电流脉冲

▲ 图1.2.7 测量的放电电流脉冲

▲ 图1.2.8 测量的放电电流脉冲

  从前面几次测量的脉冲波形来看：

• 每一次释放之后的电流大小有着很大的区别；
• 放电过程出现多次震荡；

※ 测量分析 ※

   利 用气体打火机在不通电阻上放电，使用示波器测量电阻电压脉冲，反过来获得电流波形。利用不同的放电电阻以及不同的示波器所得到的结果相差很多。观察到在10欧姆上的放电出现了多次震荡的效果，具体原因有待进一步的分析。
