每一个城市都有其独特的建筑，大部分建筑都有其配套的图纸，由此就不难看出图纸的重要性。在很多图纸中，无疑电路图是最难看的。很多的刚入的新手都表示看不懂，今天老师傅教你识图电路图技巧，从此不再求人。
一、什么是电路图
简单来说电路图就是被电路设计原理以图纸的形式呈现出来，一般一套完成的电路图就包含有：原理图和元件位置图。
原理图：主要是为了对主板的电路有所了解，知道芯片功能及线路连接。
元件位置图：能够快速找到元件所在主板的位置。
电路图中的电路不是孤立，而是相互之间有必在联系。
由此看来，建筑电路图并不难看懂，所用的电气以及设备也并不多，电路图上最多的就是电路符号，所以弄清楚走向以及识别常用电路符号成为看懂建筑电路图关键。
二、常用的电路符号

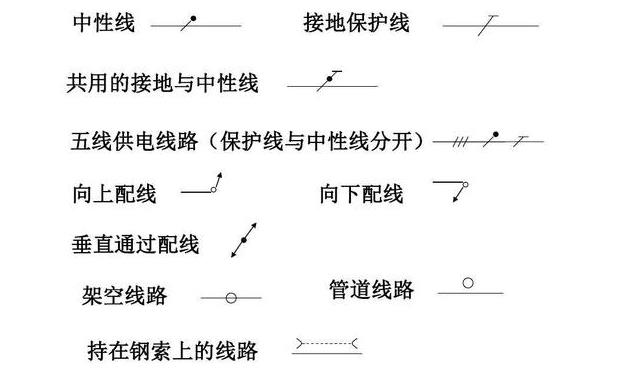

1、线路图符
中性线、接地保护线、公用的接地于中心线、向上配线、向下配线以及管道线路。
2、灯具图符

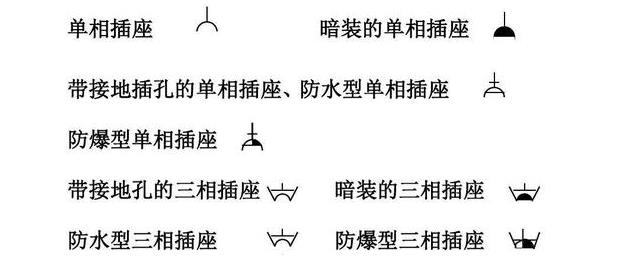

3、插座图符

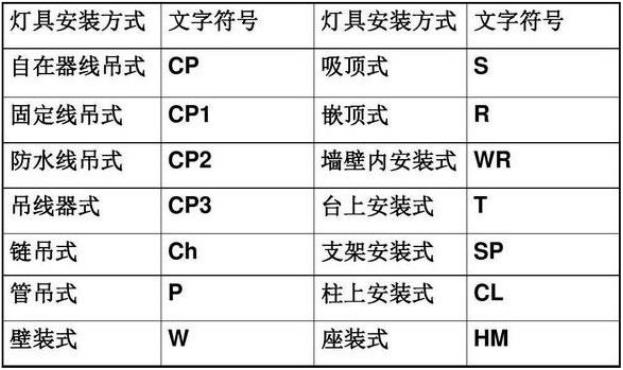

4、灯具安装方式
三、练习看图

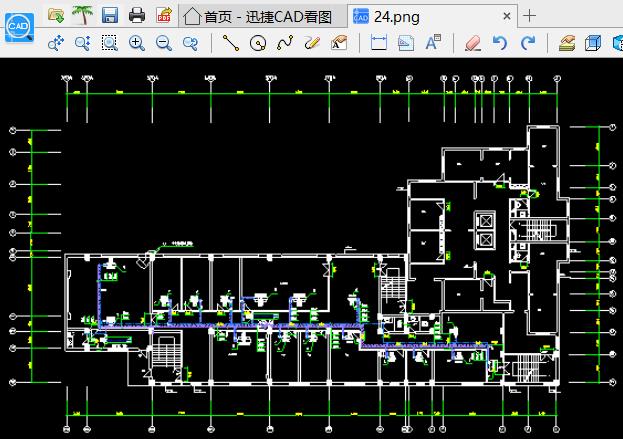

想要做到快速看图，在平时的时候就需要找不同的图纸进行练习。查看建筑电路图时，需要搭配看图工具才行，迅捷CAD看图小巧实用的工具，帮你打开任何格式的图纸文件，让你轻松查看图纸。
到此，小编的今天分享就要结束了，想要获取更多的电路知识，可以点击关注小编哦！
