今天是第七节分享了，不知道大家看完前六篇内容感觉怎么样？ 应该留言的朋友不多，所以我也不知道大家的一个观感如何，只能尽力地来更新了

好吧！话不多说，开始今天的内容~

数据的封装数据的解封装

数据转发过程

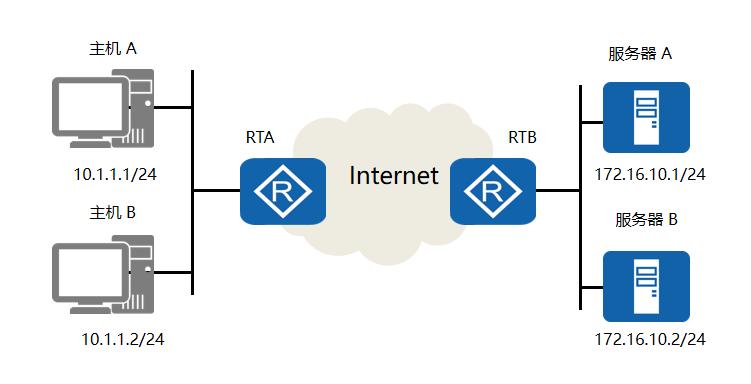

如图，主机A想访问服务器A由一个数据传输过程：

数据的封装

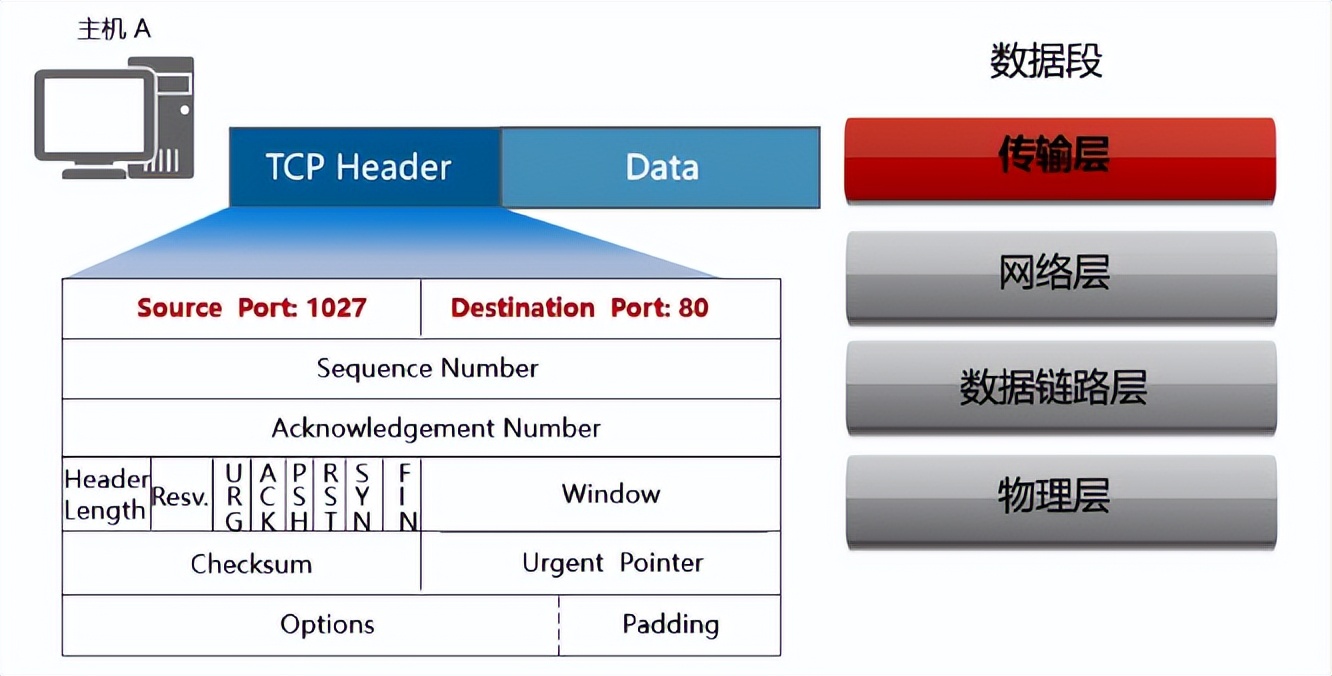

传输层的封装

主机A会对待发送的应用数据首先执行加密和压缩等相关操作，之后进行传输层封装。然后将数据从应用层下放到传输层，以传输层TCP封装为例：

当主机建立了到达目的地的TCP连接后，开始对应用层数据进行封装，将数据段的源端口号为主机A随机选择的1027号端口，目的端口号为服务器A的TCP知名端口80（源端口：使用动态端口 目的端口：根据所需要的服务来封装 HTTP=80）

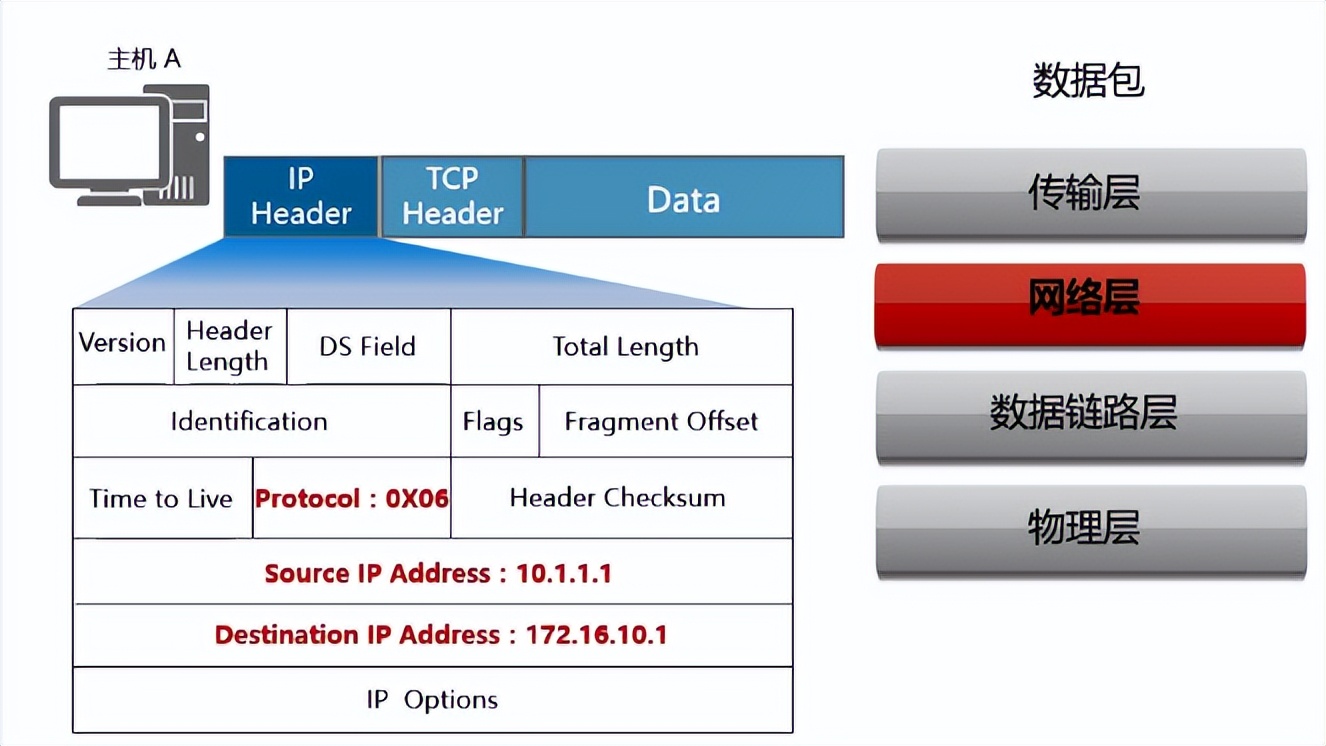

网络层的封装

主机A完成传输层封装后，一般会进行网络层数据封装，以IP封装为例：

在使用IP进行封装时，需要明确IP报文的源和目的地址。如果IP报文的大小大于网络的最大传输单元（MTU），则该报文有可能在传输过程中被分片。

生存时间（TTL）字段用来减少网络环路造成的影响。默认TTL值为255。路由器转发一个数据包时，该值会被减1，如果路由器发现该值被减为0，就会丢弃该数据包

本例中，Protocol：根据上层的协议来决定取值 TCP=6/UDP=17，SIP：自己的IP地址，DIP：目标服务器的IP地址

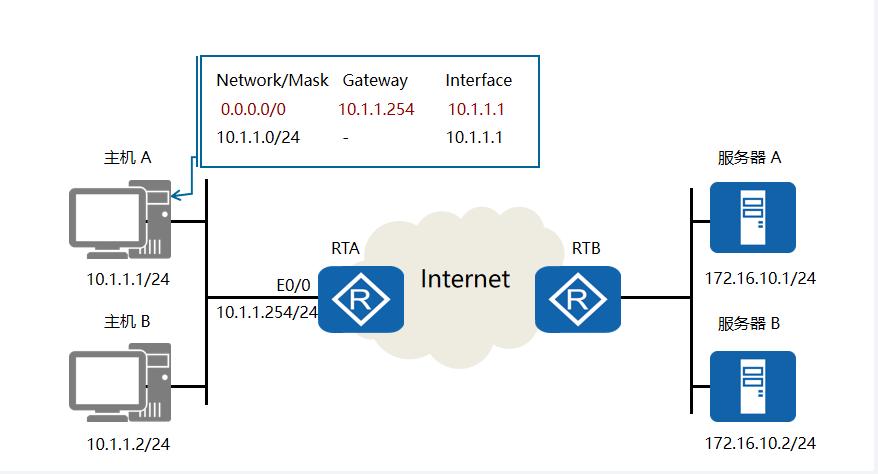

查找路由表

主机A在发送数据前需要先检查是否能够到达目的端，这个过程是通过查找路由来完成的。

在此示例中，主机A拥有一条到达“任何网络”的路由，它发往其他网络的数据都会通过IP地址为10.1.1.1的接口转发到下一跳，即网关10.1.1.254。

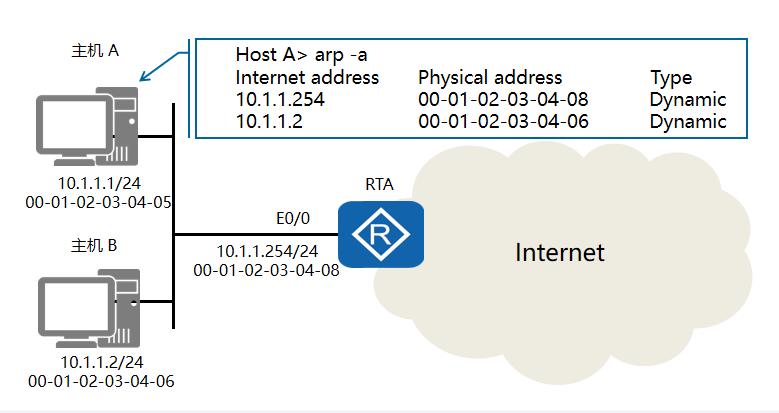

查找ARP缓存

接下来，由于数据包要被封装成数据帧，所以主机A需要获取下一跳的MAC地址，也就是网关的MAC地址。主机首先会查询ARP缓存表。本例中，主机A的ARP缓存表中存在网关MAC地址的表项。如果没有查找到网关的MAC地址表项，主机A会通过发送ARP请求来获取网关的MAC地址。

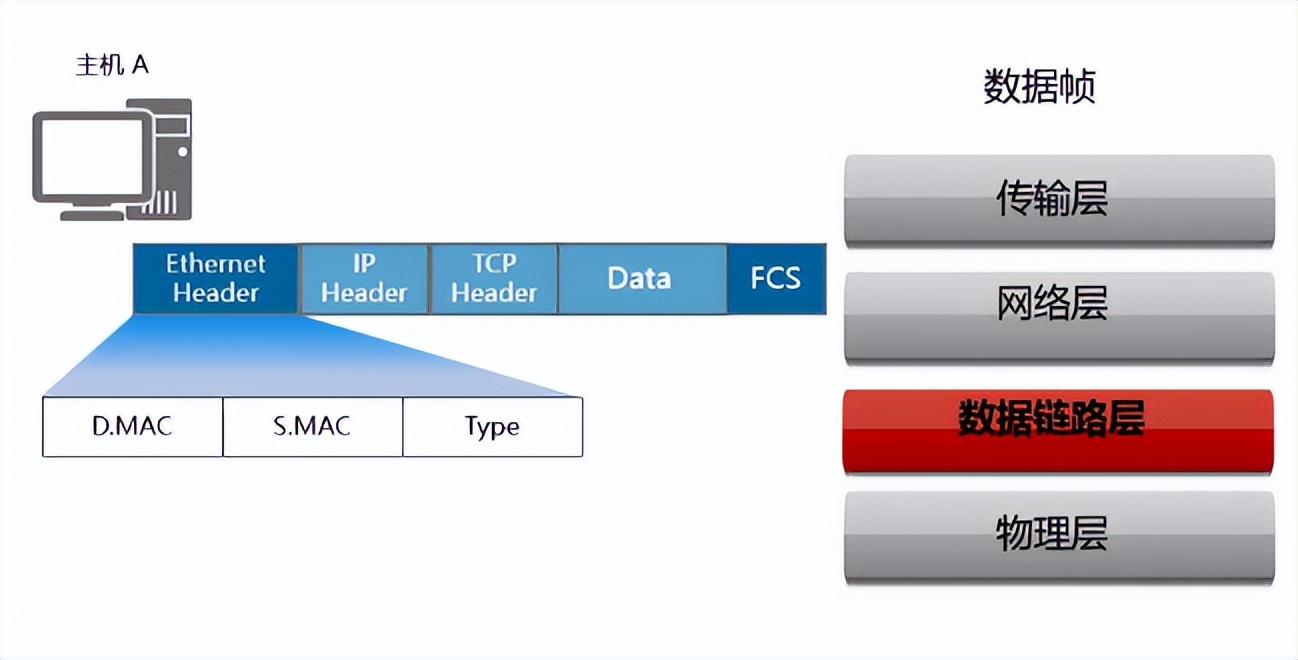

数据链路层的封装

DMAC：根据路由表查找下一跳，封装去往服务器的下一跳的MAC地址 SMAC：自己的MAC地址

此时数据封装完毕，就可以在网络中进行转发

数据的解封装

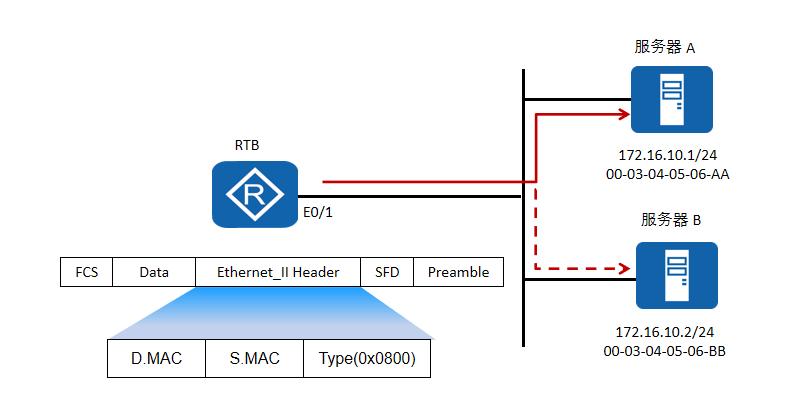

数据链路层的解封装

当下一跳的设备收到报文后，对数据帧进行封装发现目的MAC是自己，则继续处理发现目的MCA不是自己，则丢弃报文

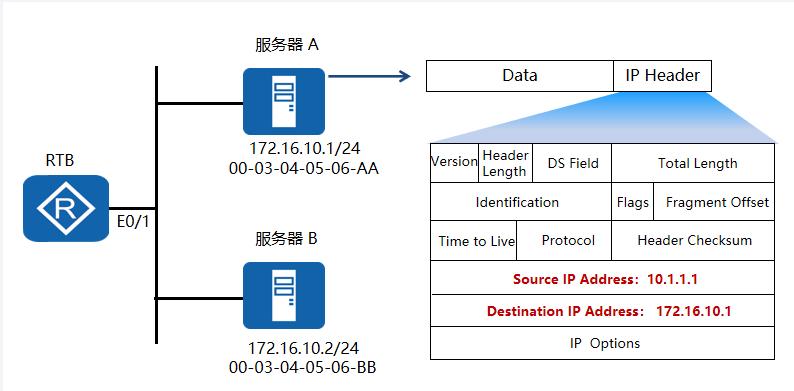

网络层的解封装

此时继续处理报文，对IP报文进行解封装发现IP地址是自己，则会送往上层协议处理发现IP地址不是自己，则会路由表查找去往该网段的下一跳地址。如果存在转发路径，会为数据包添加一个新的二层帧头和帧尾部 DMAC：自己的MAC SMAC：下一跳的MAC

此时继续处理报文，对IP报文进行解封装发现IP地址是自己，则会送往上层协议处理发现IP地址不是自己，则会路由表查找去往该网段的下一跳地址。如果存在转发路径，会为数据包添加一个新的二层帧头和帧尾部 DMAC：自己的MAC SMAC：下一跳的MAC

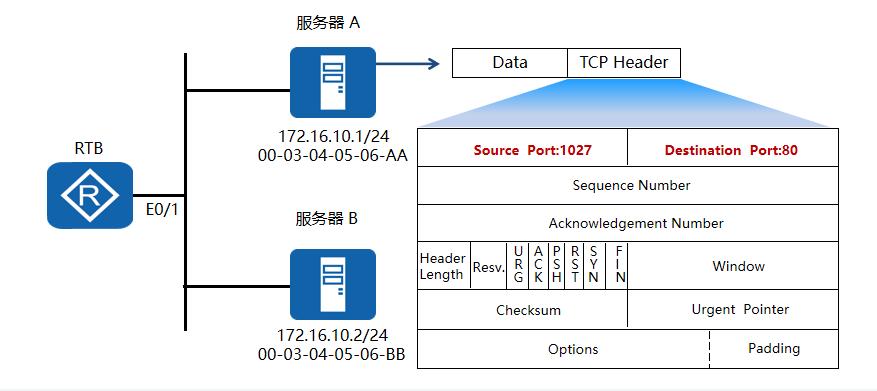

传输层的解封装

服务器检查TCP头部的目的端口，然后将数据段发送给应用层相应的协议进行处理
