TWS耳机完全摒弃了线材的连接方式，为用户提供了灵活、便捷的使用体验。随着TWS耳机的快速普及，应用场景也在不断提升。其中，游戏作为年轻人休闲娱乐的主要方式之一，也逐渐成为了使用TWS耳机的主要场景。为了给玩家提供更优的游戏体验，许多品牌推出了主打炫酷外观设计、低延迟无线连接的真无线游戏耳机产品。
此次将要拆解的TWSN35真无线游戏耳机，在外观方面采用了机甲风设计，拥有独特的炫彩呼吸灯，为用户提供沉浸式的游戏氛围。功能配置上，支持蓝牙5.3，提供稳定的连接、更快速地无线传输和更低的延迟；支持游戏/音乐双模式，满足不同的使用场景。下面就来看看这款产品的详细拆解报告吧~
一、TWSN35真无线游戏耳机开箱
TWSN35真无线游戏耳机包装盒以游戏场景为背景，突出游戏属性。包装盒正面展示有产品的整体外观设计和产品型号。
包装盒背面介绍有产品参数信息。
包装盒内部物品有耳机、耳塞、充电线和产品使用说明书。
两副不同尺寸的硅胶耳塞，耳机上预装一副，总共有三种规格，用以满足不同用户的使用需求。
充电线采用了USB-A to Type-C接口。
TWSN35真无线游戏耳机充电盒采用了独特的机甲风设计，棱角分明，层次感丰富。充电盒顶部采用了半透明材质的“天窗”，用于显示座舱内部的炫酷灯效。
充电盒底部外观一览，7边型的棱角设计，磨砂质感。
充电盒正面外观一览，两侧设计有炫酷呼吸灯。开盖处设计有橡胶垫，便于开启盒盖。
机身背部设置Type-C充电接口。
机身侧边外观一览，白色方块为呼吸灯导光柱。
机身另外一侧外观一览，与右侧相同的设计。
打开充电盒盖，耳机放置状态展示，能够便捷取出佩戴。
取出耳机，座舱内部结构一览。
座舱中间设置有数字显示屏，用于反馈剩余电量信息。
座舱内部为耳机充电的金属顶针特写。
TWSN35真无线游戏耳机整体外观一览，耳机采用了柄状的入耳式设计。
耳机外侧外观一览，磨砂银和亮面黑的拼接设计，耳机柄背部有独特的指示灯，以及触控区域和麦克风拾音孔。
炫酷呼吸灯特写，用于提升游戏氛围，靠上位置是触控区域，能够实现便捷的触摸控制。
麦克风开孔特写，用于语音通话功能拾音。
耳机内侧外观一览，耳机柄上雕刻有L/R左右标识，设置有充电触点。

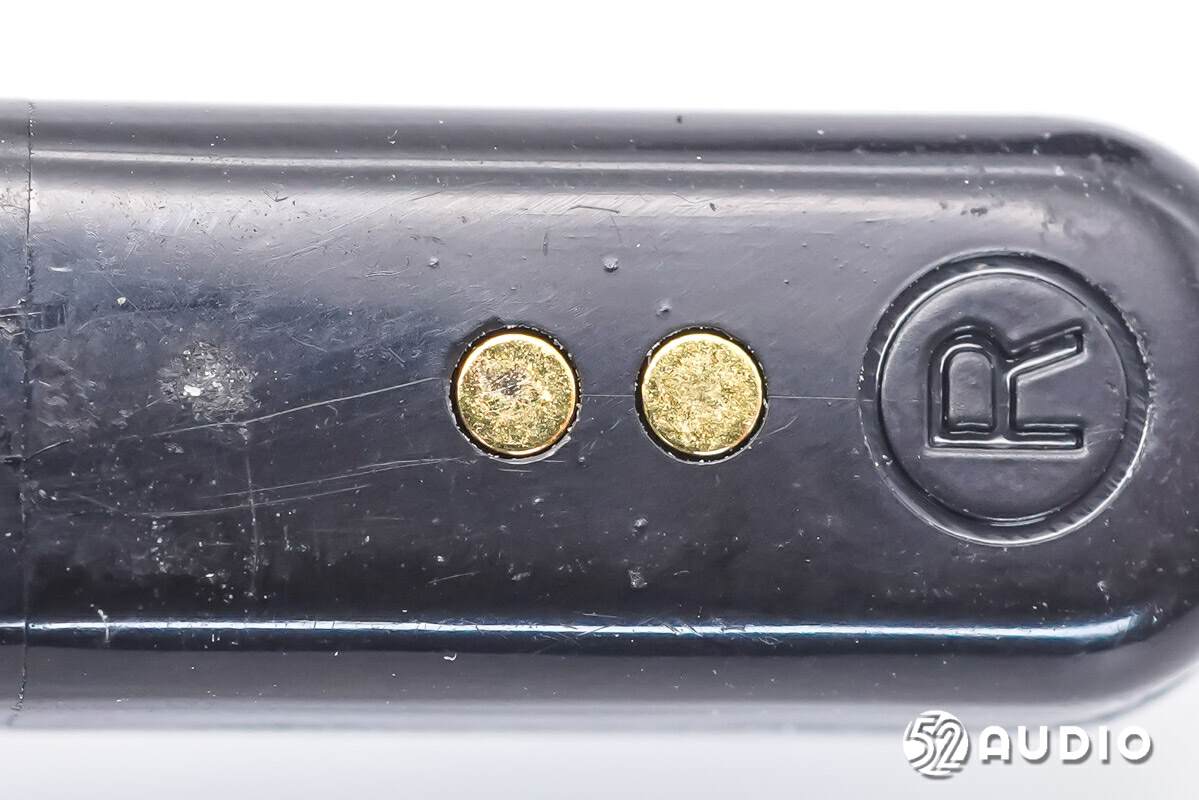

为耳机充电的金属触点特写。
取掉耳塞，耳机椭圆形出音嘴特写，金属网防护，防止异物进入音腔。
经我爱音频网实测，TWSN35真无线游戏耳机整机重量约为43.4g。
单只耳机重量约为3.9g，非常轻盈，提升佩戴的舒适性。
我爱音频网采用CHARGERLAB POWER-Z KM002C对TWSN35真无线游戏耳机进行充电测试，电压约为4.92V，电流约为0.21A，输入功率约为1.01W。
二、TWSN35真无线游戏耳机拆解
通过开箱，我们详细了解了TWSN35真无线游戏耳机的详细外观设计，下面进入拆解部分，看看内部结构配置信息~
充电盒拆解
拆开充电盒外壳，取出座舱结构。
充电盒盖内侧结构一览，中间为半透明材质。
充电盒外壳内侧结构一览，两侧固定导光柱结构。
座舱底部结构一览，内部主要元器件包括了电池、电源输入小板和主板单元。
取掉电池，下方主板单元结构一览，通过螺丝固定。
充电盒内置锂离子电池型号：JZX 602030，标称电压：3.7V，额定容量：300mAh/1.11Wh，生产日期：2023年04月。
电池背面特写，正负极镍片与导线焊接，通过高温绝缘胶带保护。
卸掉螺丝，取掉座舱上的主要元器件。
座舱底部结构一览，设置有三颗磁铁用于固定充电盒盖和耳机，中间是数显屏的透明屏幕。

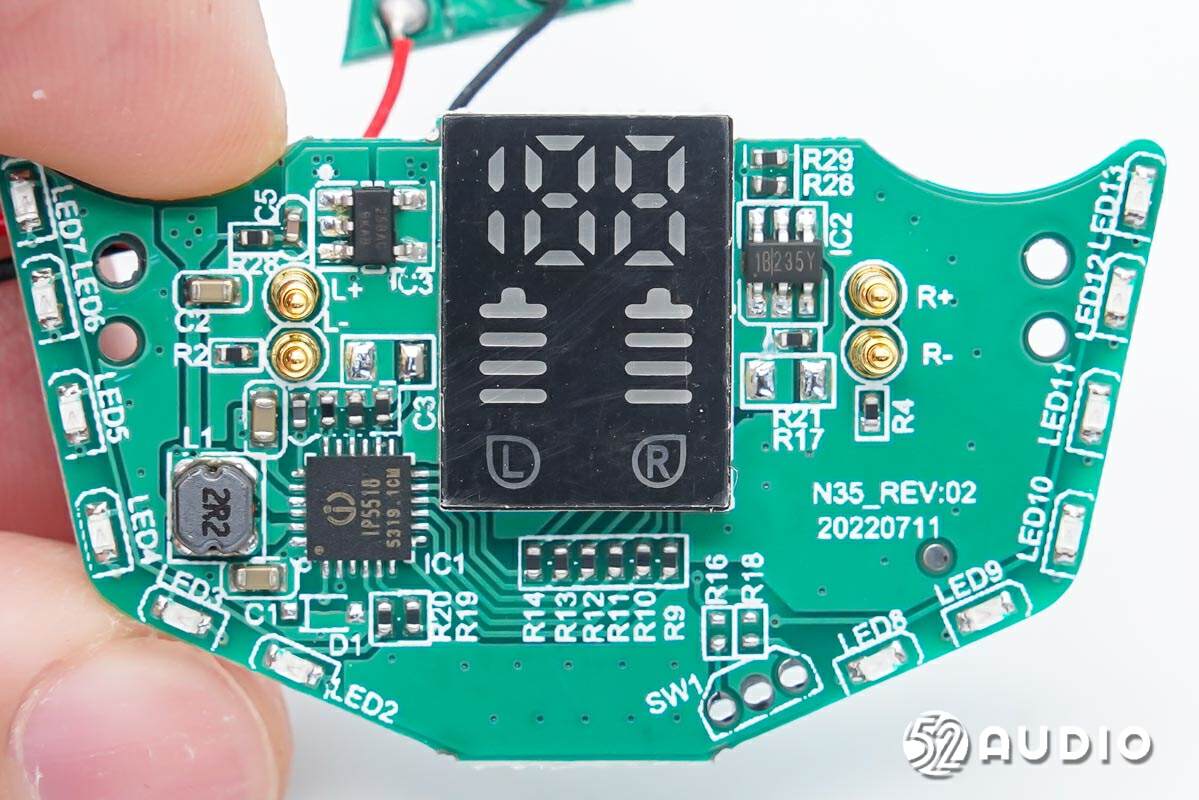

充电盒主板一侧电路一览。
充电盒主板另外一侧电路一览。
数字显示屏特写，能够反馈充电盒百分比电量信息和耳机档位电量信息。
丝印1B丨235Y的过压保护IC。
为耳机充电的Pogo pin连接器。

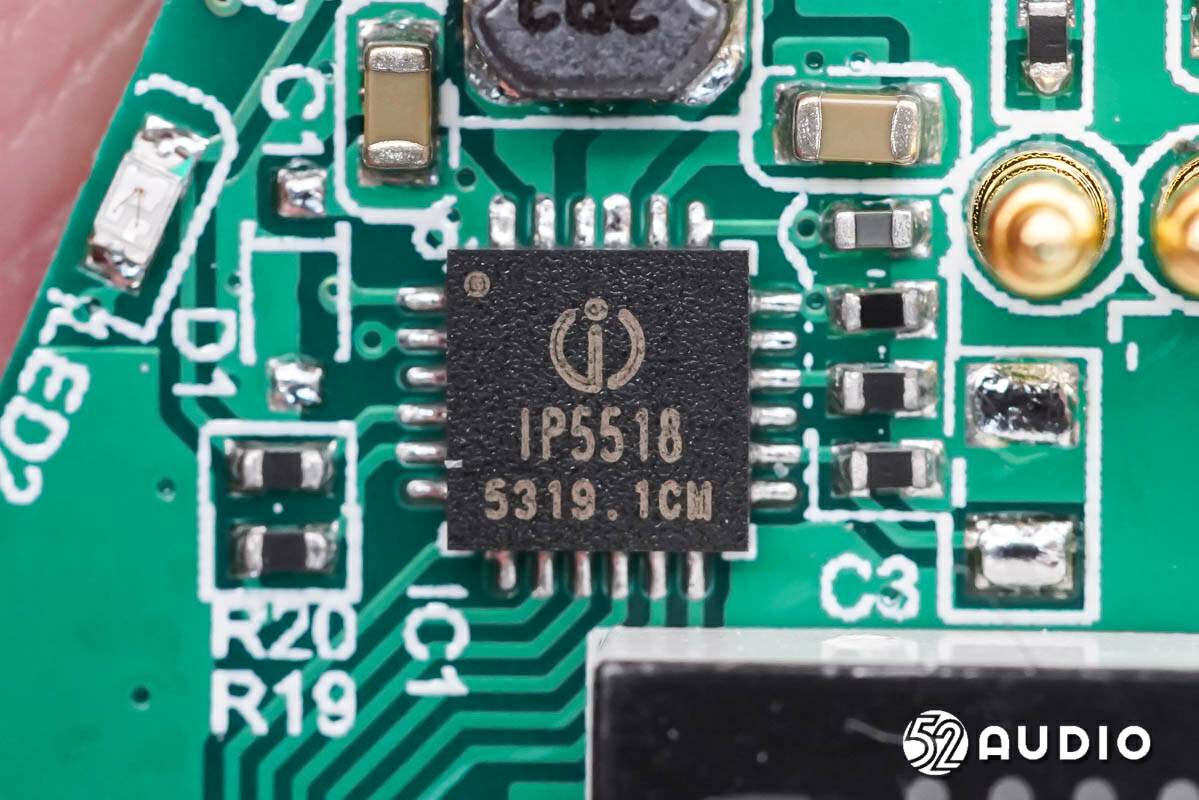

Injoinic英集芯IP5518 TWS耳机充电仓管理SoC，是一款集成MCU，集成了5V升压转换器、锂电池充电管理、电池电量指示的多功能电源管理SoC，为TWS蓝牙耳机充电仓提供完整的电源解决方案。IP5518的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。
IP5518非常适合目前需求逐渐提升的智能双向通讯仓应用，可以提供开盖即连功能耳机秒回联手机，相较普通产品7秒以上的回连时间体验大幅提升，同时耳机出仓与入仓都能做到灯显提醒，给予用户直观反馈。
IP5518芯片内置一个5V输出、同步整流的升压DC-DC，功率管内置，提供最大300mA输出电流，升压效率高至93%。DC-DC转换器开关频率在1.5MHz，可以支持低成本电感和电容；IP5518的线性充电提供最大500mA充电电流，可灵活配置最大充电电流。内置IC温度和输入电压智能调节充电电流功能。
IP5518可实现TWS对耳独立入仓检测，检测到耳机入仓后自动进入耳机充电模式，耳机充满后自动进入休眠状态，静态电流最低可降至20uA；可灵活定制耳机充满判饱电流，充满电流检测精度高达1mA。IP5518内置MCU，可灵活定制4/3/2/1颗LED或188数码管电量显示。内置12bit ADC，可准确计算电池电量。 IP5518 QFN24封装可以提供14个IO口供RGB LED灯使用，为游戏耳机绚丽多彩灯显方式提供助力。
据我爱音频网拆解了解到，目前已有荣耀、realme、传音、漫步者、中兴、JLab、QCY、海贝、倍思、网易云音乐、酷狗、喜马拉雅、Pioneer先锋、魔声、PIHEN品恒、公牛、傲基、MPOW、BoAt、诺基亚、联想、山水、Ambie、诺必行、充客、Loca等大量品牌的TWS耳机充电盒采用英集芯的电源管理方案。
2R2功率电感，配合电源管理芯片工作。
iCM创芯微CM1125系列集成MOSFET单节锂电池保护IC，内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
据我爱音频网拆解了解到，创芯微锂电保护IC目前已获得OPPO、vivo、realme、IQOO、科大讯飞、漫步者、一加OnePlus、百度小度、Soundcore声阔、AUKEY傲基、Skullcandy、realme、中兴、Jabra、QCY、魔声、bilibili、华为、荣耀、联想、名创优品、Haylou嘿喽、小天才、usmile等品牌旗下的产品采用。
iCM创芯微CM1125系列详细资料图。
LED指示灯特写，用于为炫酷呼吸灯提供光源，主板两侧总共搭载有12颗。
电源输入小板一侧电路一览。
电源输入小板另外一侧电路一览。

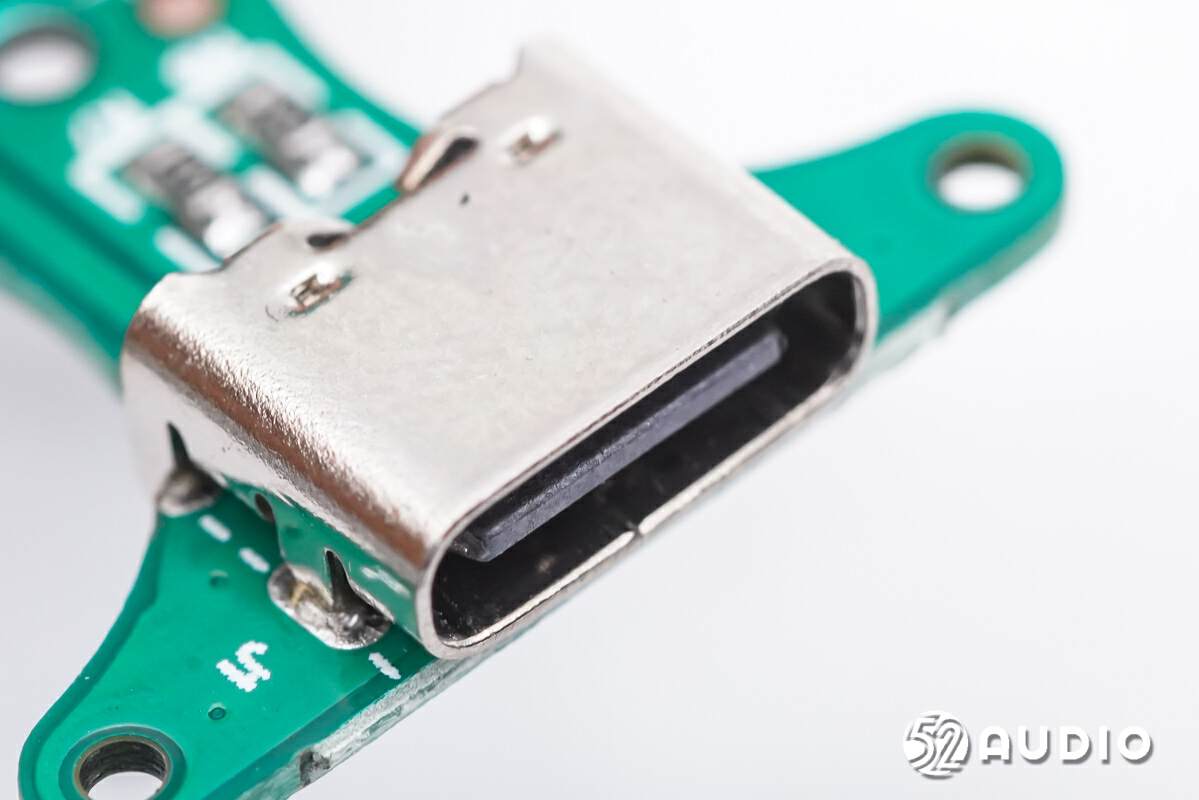

Type-C充电母座特写。
耳机拆解
进入耳机拆解部分，取掉耳机柄背部盖板。
盖板内侧结构一览，顶部设置有导电布，用于触摸控制采集数据。
耳机柄内部主板单元结构一览，通过定位柱固定。

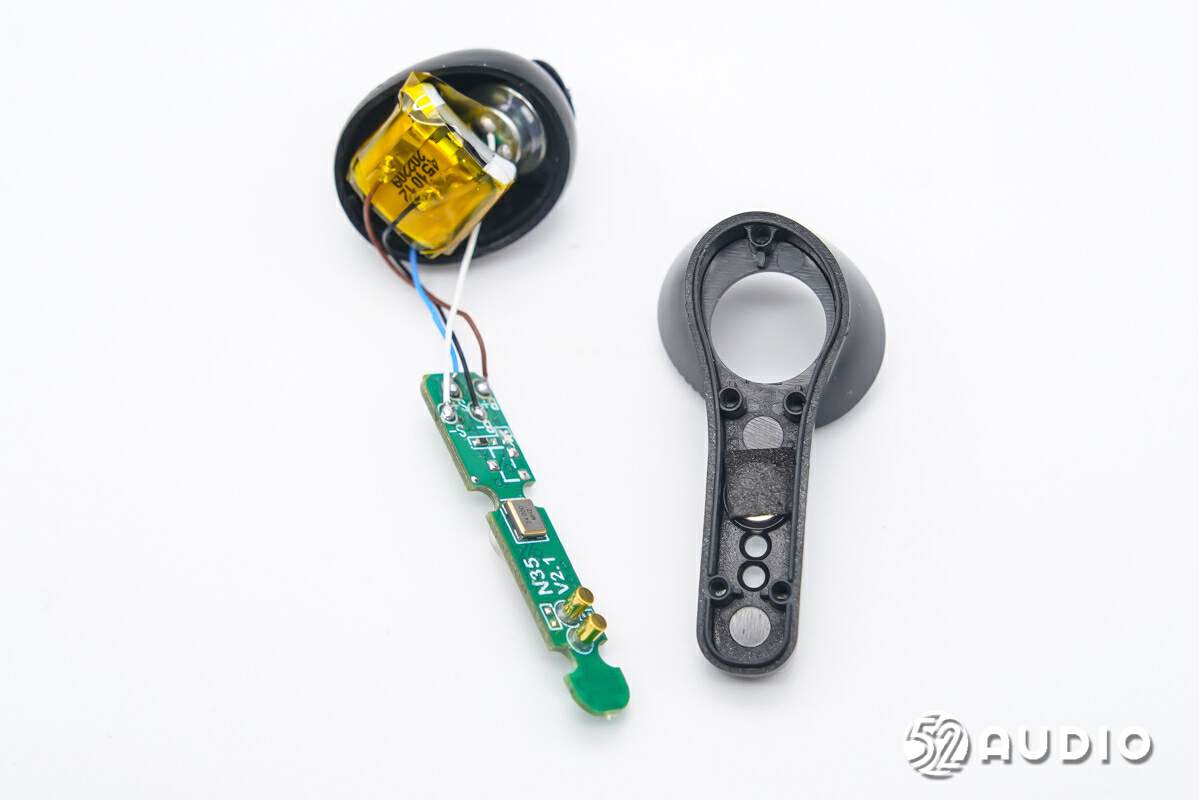

打开耳机头腔体，取出主板单元。
耳机柄腔体内部结构一览，中间设置有与充电盒固定的磁铁，通过海绵垫覆盖。

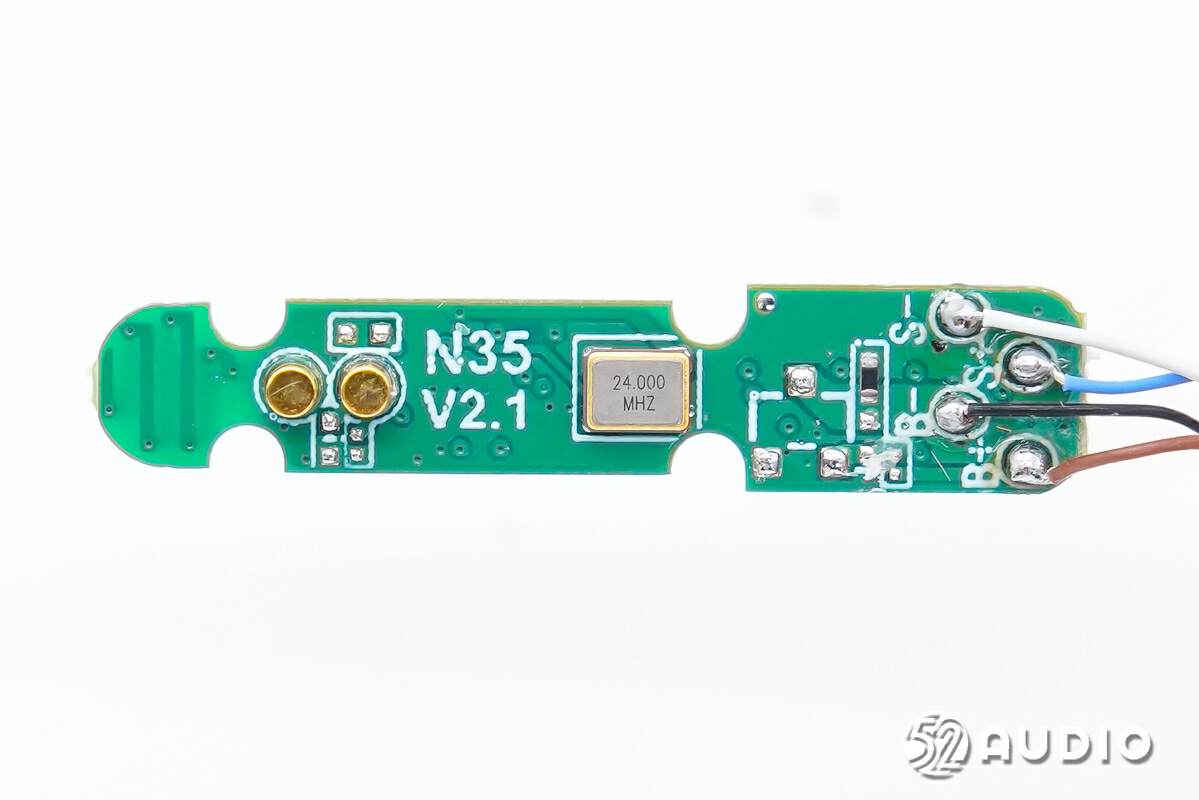

耳机主板一侧电路一览。
耳机主板另外一侧电路一览。
连接导电布的金属弹片特写。
两颗不同颜色的LED指示灯特写。
驻极体麦克风特写，用于语音通话功能拾音。
JL杰理AD6983D蓝牙音频SoC，用于无线连接和音频传输。
为耳机充电的金属铜柱特写。
24.000MHZ的晶振特写，为蓝牙芯片提供时钟。
取出电池，前腔内部扬声器单元结构一览。
取出扬声器，前腔内部结构一览。
扬声器正面特写，振膜通过金属盖板防护。
扬声器背面特写，与导线焊接。
扬声器与一元硬币大小对比。
经我爱音频网实测，扬声器尺寸约为8mm。
耳机内置聚合物软包锂电池，通过高温绝缘胶带包裹防护。
撕开保护胶带，内部电芯上丝印信息一览，型号：451012，生产日期：2022年9月。
TWSN35真无线游戏耳机拆解全家福。
三、我爱音频网总结
TWSN35真无线游戏耳机在外观设计方面非常独特，层次感丰富，极具辨识度。充电盒采用了机甲风设计，配备有炫酷呼吸灯提升游戏氛围感；还设置有数字显示屏，能够直观获悉剩余电量信息。柄状的入耳式耳机采用了磨砂银和亮面黑拼接的设计，拥有独特的指示灯；单只耳机重量仅为3.9g，提供轻盈的佩戴体验。
内部结构配置方面，充电盒内部包括了主板、电源输入小板和电池单元。内置电池容量300mAh，采用了Type-C接口输入电源，由Injoinic英集芯IP5518 TWS耳机充电仓管理SoC负责充放电管理，同时集成MCU、电池电量指示、独立入仓检测等功能，单芯片为充电盒提供完整的电源解决方案。
耳机内部搭载了8mm动圈单元，内置软包电池，分别通过导线连接到主板。主板上采用了JL杰理AD6983D蓝牙音频SoC，用于无线连接和音频传输；还采用了一颗驻极体麦克风，用于语音通话功能拾音。
