一、二极管V- I 特性的模型

二极管V- I 特性的模型分为下面三种：

1、理想模型

2、恒压降模型

3、折线模型

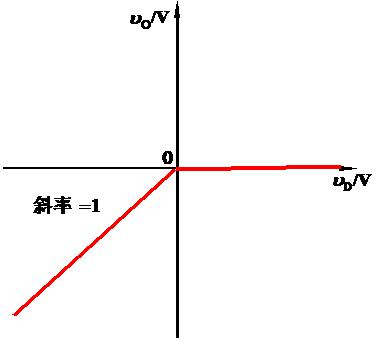

理想模型：

理想模型

理想模型

理想模型

理想模型压降

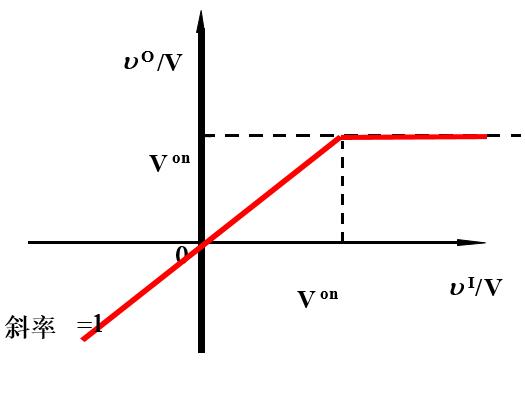

恒压降模型（串联电压源模型）：

V d 二极管的导通压降。硅管 0.7V；锗管 0.3V。

恒压降模型

恒压降模型

恒压降模型

恒压降模型

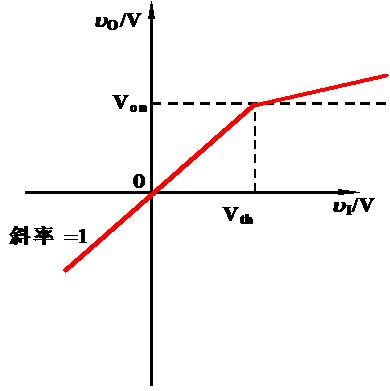

折线模型：

折线模型

折线模型

折线模型

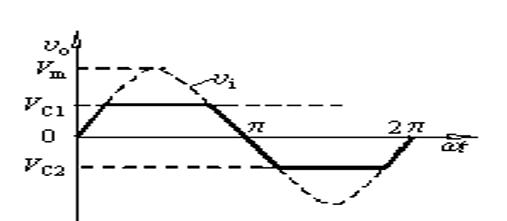

二、二极管限幅钳位电路：

此部分讲解，用例题带入会更好理解。

三、稳压二极管分析方法：

稳压二极管工作原理：利用二极管反向击穿特性实现稳压。稳压二极管稳压时工作在反向电击穿状态。

稳压二极管电路符号：

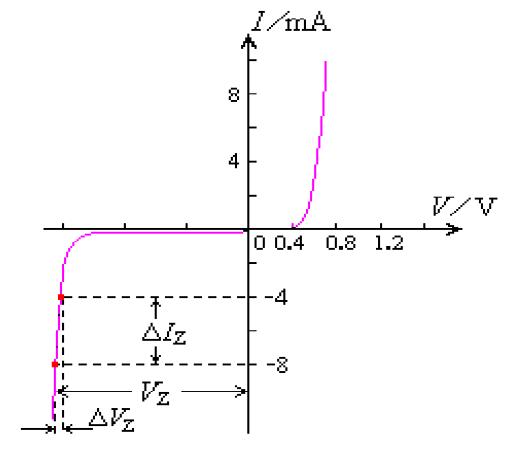

稳压二级管伏安特性：

稳压二极管主要参数：

稳定电压V z：在规定的稳压管反向工作电流I z下，所对应的反向工作电压。

动态电阻rZ：rZ =DVz /DIz(是增量之比)

最大耗散功率： P zm＝ V z ·I z

最大稳定工作电流： Iz max 和最小稳定工作电流： Iz min

稳定电压温度系数：a VZ

稳压二极管闻言电路：

稳压条件：Izmin ≤ Iz≤ Izmax

正常稳压时：Vo = Vz。

R作用：限流电阻，使电路有一个合适的工作状态，并限定电路的工作电流。

V O 波动原因：RL波动、电源电压波动。

四、二极管电路分析方法和例题

一般方法： 假设法。

可以假设二极管导通和截止，一般轻情况下假设二极管截止会比较方便。

假设方法的原则：任何时候电路的状态只有一个。

下面看一个例题：
