1 工艺特性概述
ORV是OPEN RACK VAPORIZER的英文缩写，全称开架式气化器。ORV的基本单元是翅片管，由86根翅片管组成一个管束板，7排管束板组成一个管束板块，而2个管束板块组成一个ORV。ORV工作时是利用顶部的海水喷淋装置将海水喷淋在管束板外表面，依靠重力作用自上而下流动，而LNG在传热管内向上流动时与海水换热汽化成NG外输。因此ORV也称为液膜下落式气化器。

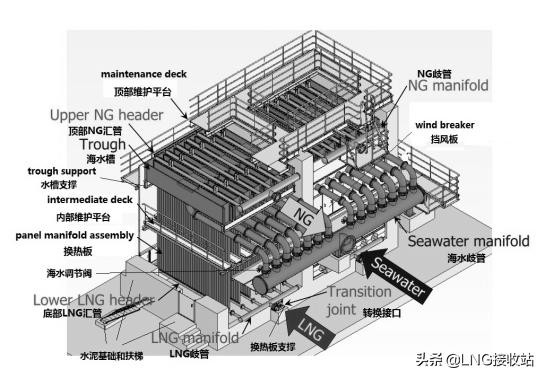

ORV结构示意
ORV设计基础数据
|
项目号 |
介质 |
VP-01A/B/C |
|
设计流量(t/h) |
LNG |
183.333 |
|
海水 |
6250 |
|
|
设计压力（MPa） |
LNG |
12.1 |
|
海水 |
0.3~0.15 |
|
|
工作压力（MPa） |
LNG |
6.55 |
|
海水 |
0.05 |
|
|
设计温度(℃) |
LNG |
-170/65 |
|
工作温度(℃) |
LNG |
-155.5/1.0 |
|
海水 |
2/7 |
|
|
换热功率（kw） |
LNG |
33992 |
|
最大允许压降（MPa） |
LNG |
2.0(管侧) |
2 P&ID图分析
海水经海水泵P-01A/B/C/D升压而来，经流量调节阀MOV1001、手动蝶阀HV1004以及ORV上的海水槽入口蝶阀调节，均匀分配到各海水槽后，依靠其自身重力的作用，沿管束板自上而下流动，而来自低压泵和再冷凝器的LNG经高压泵升压后进入250mmLNG管道，再经切断阀XV1004、流量调节阀FV1003进入ORV的翅片管向上流动，在此过程中温度约为-133.6℃、压力为5.23～7.5MPa的LNG与温度为2～7℃、压力为0.03~0.15MPa海水进行换热汽化，出口管径为350mm，然后汇入750mm总管，通过紧急切断阀ESDV1001后外输，要求NG出口温度在2℃左右，海水则通过海水明渠直接排入大海，同时要求排入大海的温差不超过5℃，Cl含量小于0.5ppm。

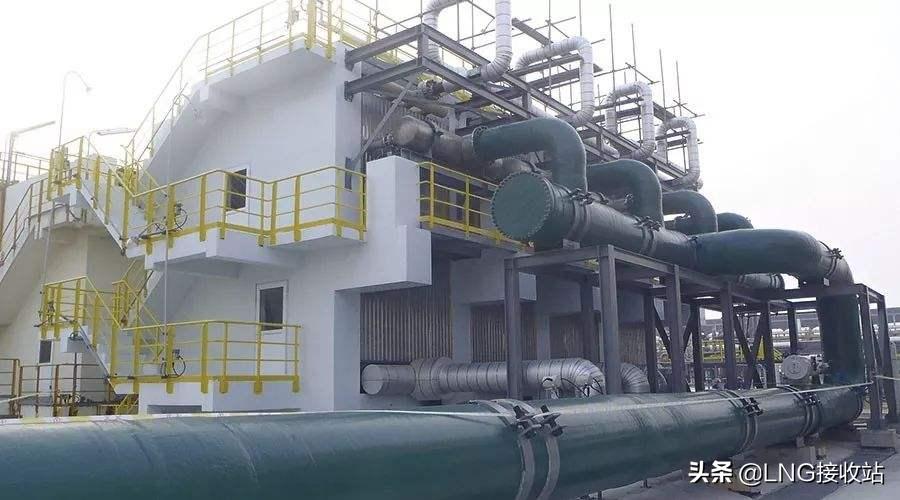

ORV
