近30年的科技创新突飞猛进，给我们的生活方式带来了巨大的变化。我们每个人的口袋里、生活中的每一个角落里，都充斥着大小不同、各式各样的显示屏。在嵌入式系统中，TFT显示屏接口是所有接口电路中综合性最高的，涉及到的环节较多。本文将从嵌入式系统应用开发角度出发，以合集连载的形式，讲述TFT液晶屏控制驱动电路的基本原理。

在传统的嵌入式系统学习环节和各种教案资料中，显示接口部分往往都是直接给出芯片端口引脚定义，然后就是各种函数调用。在这个过程中，再去逐步理解各个函数的功能，领会显示接口的驱动控制原理。这对于新手来讲，爬坡难度非常大，十分的不友好。本文不讲具体芯片，不讲具体代码，试图从原理出发讲清楚显示接口的驱动控制方法，希望对新入门的嵌友们理解显示接口能起到事半功倍的效果。

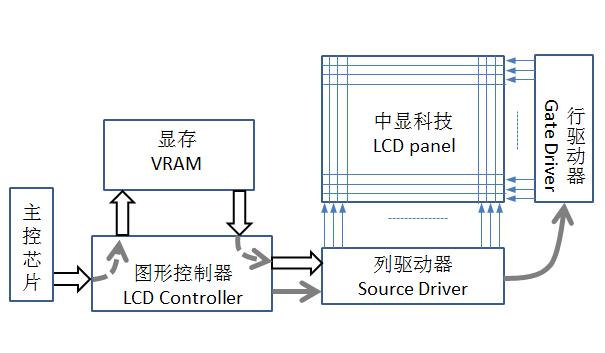

图1 显示接口驱动控制电路组成框图

图1所示为一个典型的显示系统原理框图。包括主控芯片、图形控制器、显存、驱动器、液晶玻璃五个部分构成。

显存

顾名思义就是用于显示的存储器。显存的存储单元与液晶屏的像素逐一对应，存储单元里面存放的是何种数据，液晶屏对应像素就显示对应的颜色。所以说液晶屏是人眼看得见的一张画布，而显存里则存放着一张人眼看不见的相同画面。

主控芯片

当然就是嵌入式系统中的主角——单片机/处理器，或者叫MCU、CPU等。显示屏要显示什么画面，就是由主控芯片发号施令的。注意仅仅是发号施令，MCU没有能力直接操作像素的。

MCU要想改变某个像素的颜色，必须借助显存、图形控制器、驱动器才能实施。MCU能够直接操作的只有读写显存的能力。当然有这个能力，也就可以控制液晶屏的每个像素显示颜色了，也就能够控制液晶屏的显示画面了。

MCU要改变某个像素的显示颜色，首先就要找到对应像素的显存单元，然后将显示颜色数据写入到该单元中，就完成了发号施令，余下的工作就交给其它模块去实施了。

图形控制器

从图1中可以看出，图形控制器在显示系统中处于中央的位置，和主控芯片、显存、驱动器都有联系。

图形控制器直接管理显存。MCU如果需要改变某个像素的显示颜色，需要通过图形控制器，将该颜色数据写入到对应的显存存储单元里。

图形控制器产生液晶屏需要的时序扫描信号，依次把显存里面的数据逐点取出来送给液晶屏，并且循环周而复始下去，一帧接着一帧。因为没有办法一次性把整个显存里面的数据全部传送给液晶屏，所以只能产生扫描信号，一个像素接着一个像素的扫描，依次逐个实现将显存里面的像素数据传送给液晶屏。扫描必须周而复始，一帧接着一帧进行，因为只要停止扫描，画面也就随即消失。

驱动器

从字面意思也可以看出，驱动器是执行的意思了。驱动器是显示系统中的最后一个环节，其根据图形控制器的扫描时序信号，找到当前传输过来的颜色数据对应的液晶屏像素位置，并将该颜色数据转换为模拟电压信号施加到该像素上，在可以在该像素上展现出对应的颜色。

驱动器也叫显示驱动芯片，对应英文为Display Drive IC，简写为DDI。DDI是当下IC领域中十分火爆的概念，前些年网传余承东签发了一份名为《关于终端芯片业务部成立显示驱动产品领域的通知》的文件，内容显示华为要成立显示驱动芯片部门，进军DDI行业。后面再来专门写一写DDI芯片。

文中分析观点有误、不准确、不完整的地方欢迎大家指正补充。创作不易，转载引用请注明出处“串口屏的那些事儿”。
