1.DHCP工作方式

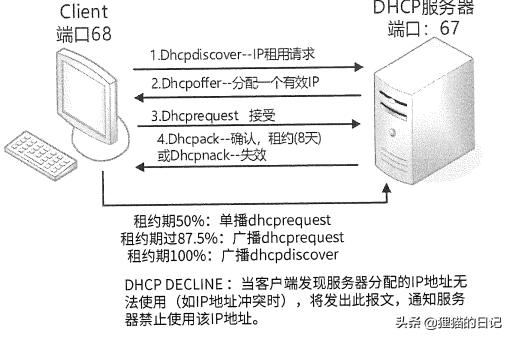

（1）普通模式

华为交换机dhcp配置步骤,华为路由器dhcp配置

DHCP Decline：当客户端发现服务器分配的IP地址无法使用（如IP地址冲突时），将发出此报文，通知服务器禁止使用该IP地址。

报文类型

含义

发送方式

DHCP Discovery

IP租用请求；

租约期满，请求重新租用IP

客户端发送

DHCP Request

确认使用IP：续租

DHCP Decline

分配的IP地址无法使用

DHCP Release

释放IP；租约废弃

DHCP Offer

分配一个有效IP

服务器端发送

DHCP Ack/Nack

确认/拒绝使用

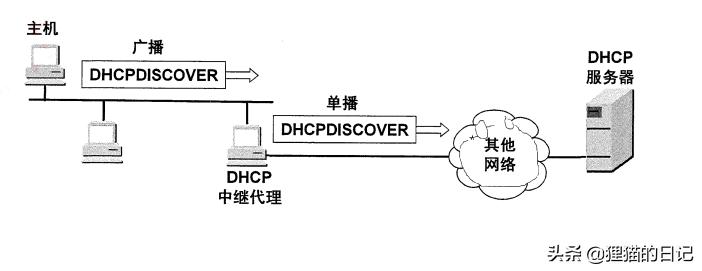

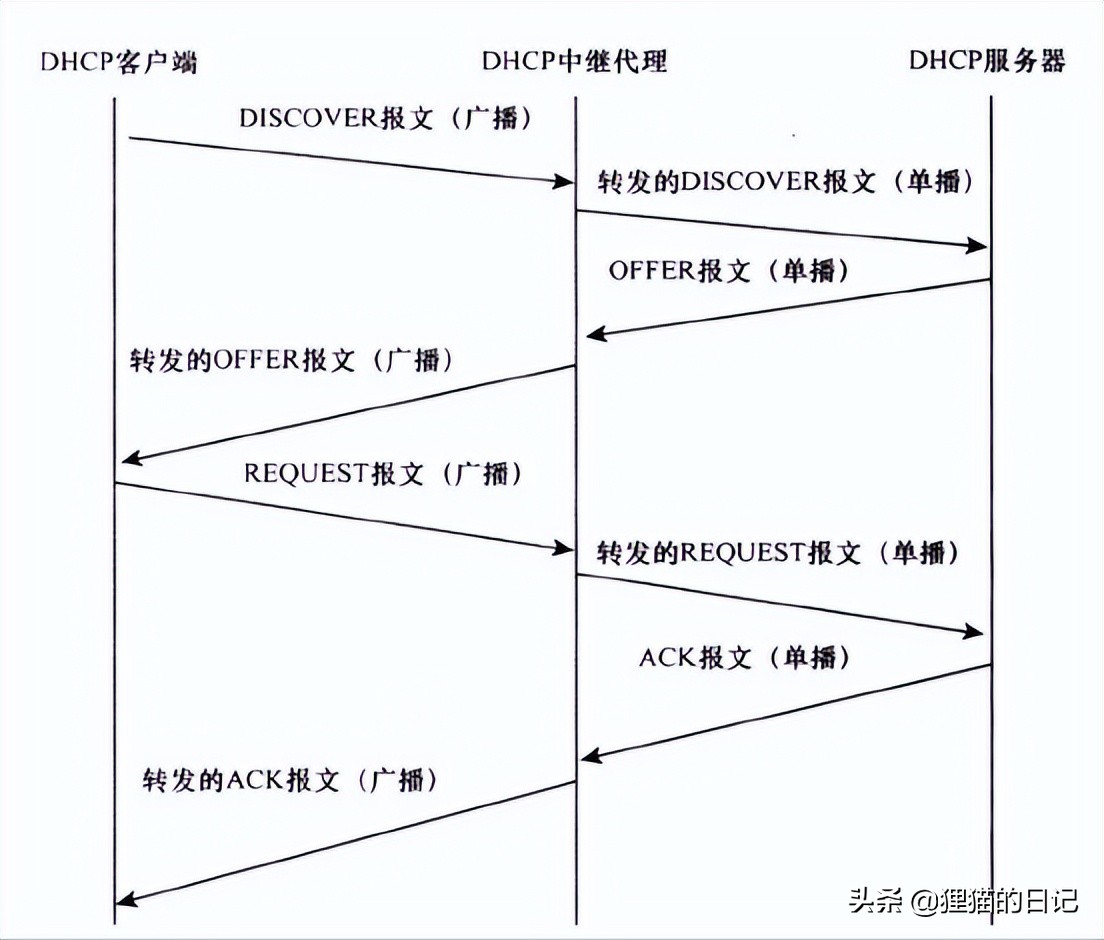

（2）DHCP中继代理

华为交换机dhcp配置步骤,华为路由器dhcp配置

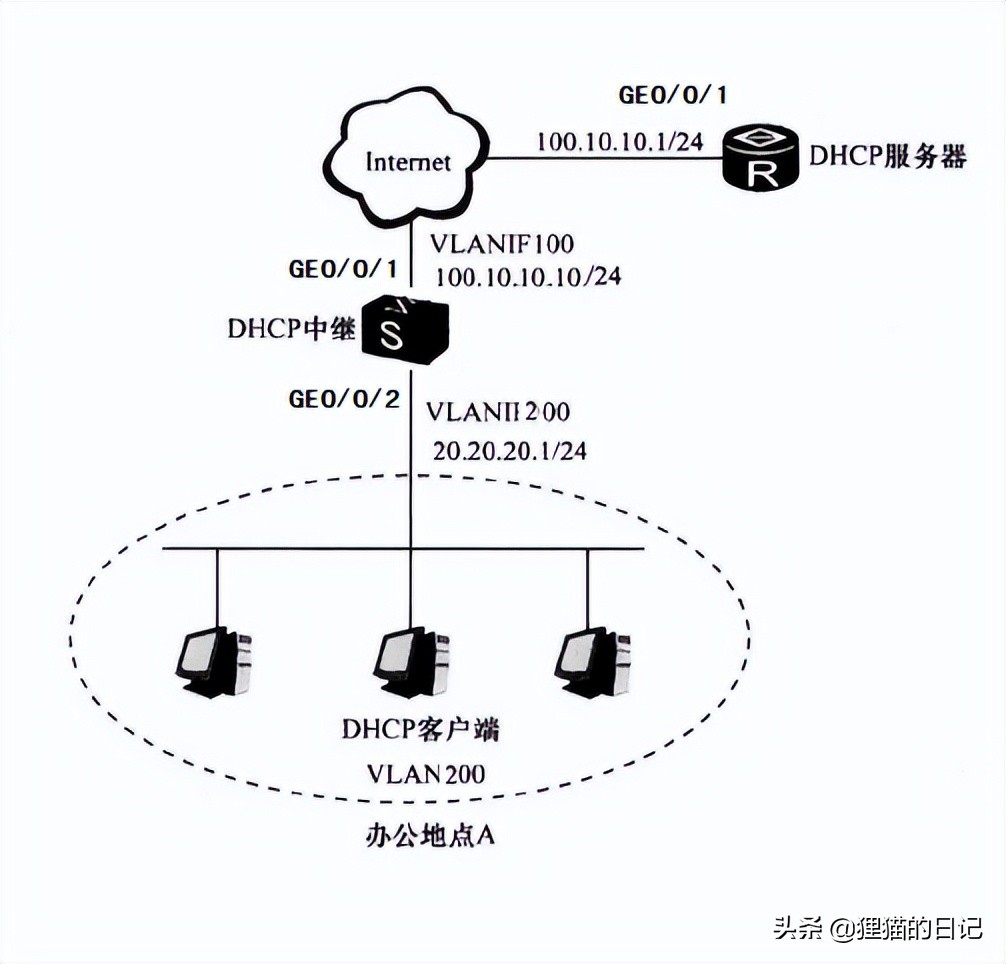

2.配置案例

华为交换机dhcp配置步骤,华为路由器dhcp配置

//创建VLAN100、200，并设置接口IP地址
[SW]vlan batch 100 200

[SW]int vlan 100
[SW-Vlanif100]ip address 100.10.10.10 24
[SW-Vlanif100]quit

[SW]int vlan 200
[SW-Vlanif200]ip address 20.20.20.1 24
[SW-Vlanif200]quit

//将GI0/0/1-0/0/2加入到对应的VLAN中
[SW]int gi0/0/1
[SW-GigabitEthernet0/0/1]port link-type access
[SW-GigabitEthernet0/0/1]port default vlan 100
[SW-GigabitEthernet0/0/1]int gi0/0/2
[SW-GigabitEthernet0/0/2]port link-type access
[SW-GigabitEthernet0/0/2]port default vlan 200
[SW-GigabitEthernet0/0/2]quit

//开启全家DHCP，设置交换机为中继模式，指定DHCP服务器的地址
[SW]dhcp enable
[SW]int vlan 100
[SW-Vlanif100]dhcp select relay   //开启中继模式
[SW-Vlanif100]dhcp relay server-ip 100.10.10.1 //远端服务器的地址
[SW-Vlanif100]quit


//路由器作DHCP服务器设置
<Huawei>system-view
[Huawei]sysname R
[R]int GigabitEthernet 0/0/0
[R-GigabitEthernet0/0/0]ip add 100.10.10.1 24
[R-GigabitEthernet0/0/0]quit

//配置静态路由，保证DHCP服务器到主机网段可达
[R]ip route-static 20.20.20.0 24 100.10.10.10

//配置DHCP 地址池
[R]ip pool 20
[R-ip-pool-20]network 20.20.20.0 mask 24
[R-ip-pool-20]gateway-list 20.20.20.1
[R-ip-pool-20]quit

//在Gi0/0/0接口上DHCP全局地址池模式
[R]int GigabitEthernet 0/0/0
[R-GigabitEthernet0/0/0]dhcp select global
[R-GigabitEthernet0/0/0]quit

注意：当交换机与DHCP服务器不在同一个网段的时候，要保证DHCP客户端网络能访问到DHCP服务器网段（可在DHCP中继上添加到DHCP服务器的静态路由）。
