齿轮齿条机构也是一种在工业上广泛使用的将旋转运动转换为直线运动的 机构，它具有高精度、高负荷、高刚性、高速度等特点。所以，通常在各类机床 以及需要快速精确定位的设备中使用， 最为典型的应用就是龙门铣床中的主轴移动机构。所以，诸位也非常有必要详细了解其设计使用方法。
图1

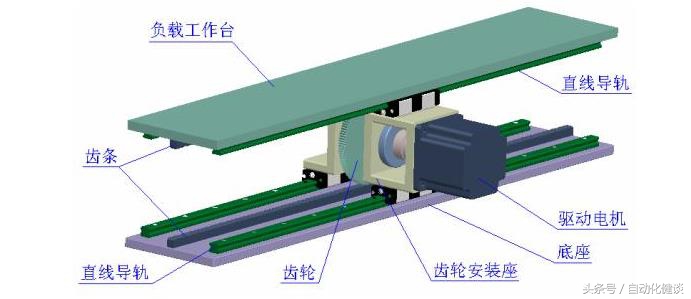

上图所示是齿轮齿条在工厂自动化设备中常用的结构，图中负载工作台和工作台底座可以互换， 即也可以用图中所示的负载工作台作为工作台底座固定不动而让图中所示的工作台底座做负载工作台在齿轮的驱动下做直线往复运动。需要注意的是：当选择不同工作台作为负载工作台时，在计算负载惯量时需要计算的负载质量的部件选择要正确。

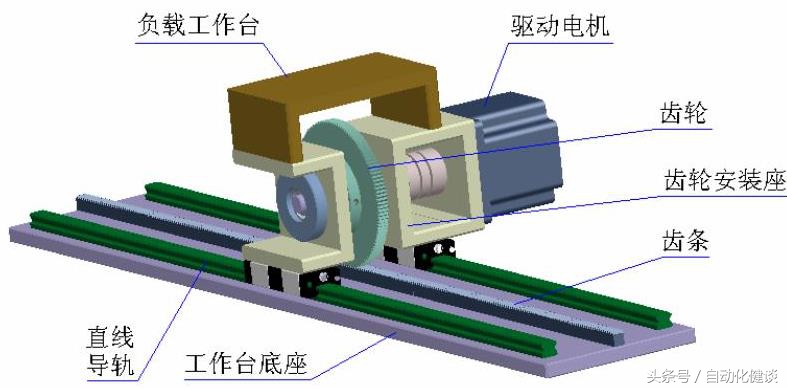

对该机构略加调整就可变化为图2
图2

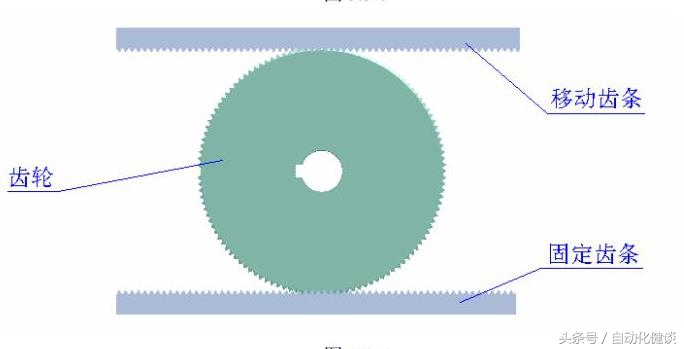

该机构的传动简图可见图3，可以看出：这是一个行程放大机构，移动齿条的行程是齿轮行程的两倍。
图3
