常开，施耐德持续提升！1600A壳架ACB横向对比

未经许可，严禁转载

7月31日，常熟开关更新了旗下第二代ACB产品CW2-1600的技术指标

关于CW2：

1. 应该是2005年左右上市的产品(时间不一定准确)
2. 具备满足风电等新能源领域应用的能力（低温至-40℃、湿热带TH型）
3. 配备AC1000V的断路器，可用于冶金、化工等场合
4. 获得国际认可的CB证书
5. 高性能、体积小、保护完善可靠、带隔离，CW2-1600宽度仅248mm
6. 可应用Modbus、Profibus、Devicenet、CAN总线和以太网等多种通信网络

相比此前版本的1600A壳架，本次更新点大致如下：

1. AC400V Icu=50kA--->55kA
2. AC690V Ics=25kA--->36kA
3. Icw/0.5s=25kA--->36kA

新版本CW2详细信息如下：

1. Uimp：12kV;
2. Ui=AC1000V；
3. Ue：AC400V，AC690V，AC1000V
4. In：1600A,1250A,1000A,800A,630A,400A,200A
5. AC400V，Icu：55kA，Ics：50kA，Icw：42kA/1s
6. AC690V，Icu：40kA，Ics：36kA，Icw：36kA/1s
7. AC1000V,Ics：18kA，Icu：18kA，Icw：18kA/0.5s
8. 使用类别：B;极数：3P/4P

值得关注的是，施耐德MT以及MTZ1也做了调整

1. MTZ1原性能等级中的H1、L1去除，保留H2，H3
2. MT N1的额定短时耐受电流提升
3. Icw@0.5s=36kA--->42kA
4. Icw@1s=36kA--->42kA

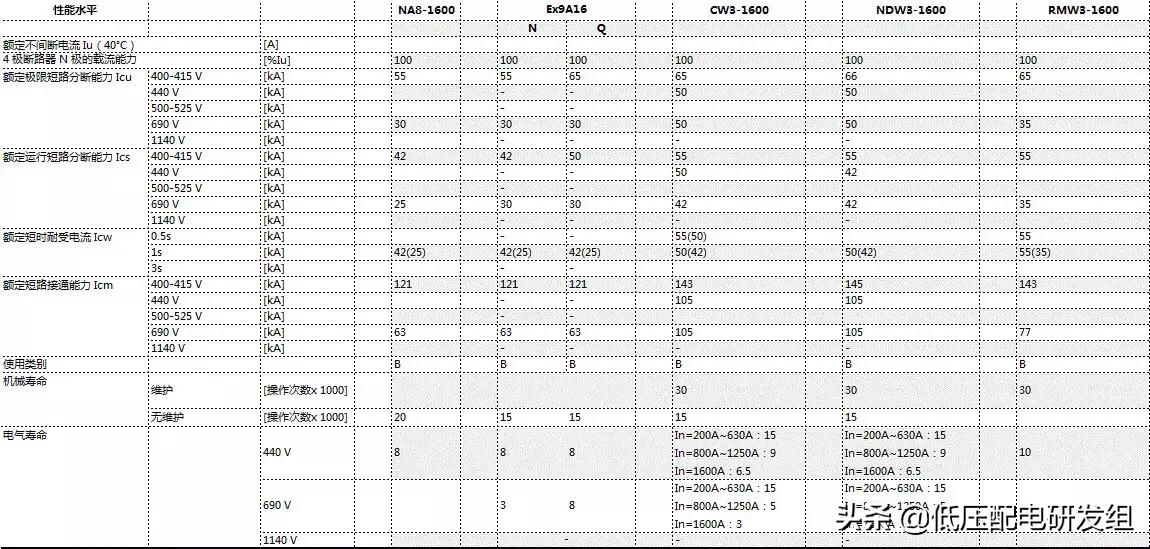

针对主流品牌的1600A壳架产品，我们简单的做了一个横向对比

由于表格过大，我们拆分成了两部分：

国产品牌+外资品牌

提示：点击图片，可以查看高清大图

• 国产品牌部分：

• 外资品牌部分：

备注：

1. 所有数据来源自各公司最新官网样本
2. 由于应用场景不一致，外资最新产品提供500V参数及3s短耐指标
3. 基于不同的额定电流，制定不同的电气寿命
