产品描述

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07 是一个单路缓冲器(开漏)的集成电路。

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07 器件的输出为漏极开路,可连接其它开漏输出,从而实现低电平有效的连线OR或高电平有效的连线AND功能。输入可以为 3.3V 或 5V 驱动,这些特性允许该电路在 3.3V 和 5V 混合的环境中使用。

IOFF 使得该电路完全适用于具有局部掉电的应用。IOFF 电路禁用输出,以防止在断电时有害电流回流电路。

其主要特点如下:

● 具有较宽的电源电压范围: 1.65V~5.5V

● 5V耐压输入,用于与5V逻辑接口

● ±24 mA输出驱动(VCC=3.0V)

● CMOS低功耗

● Latch-up触发电流250mA

● 与TTL电平直接接口

● 输入能兼容高达 5V 的电压

● 工作环境温度范围为-40℃~+125℃

● 封装形式: SOT-23-5/SOT-353

ESD 保护:

人体模式(EIA/JESD22-A114-A) 超过2000V

机械模式(EIA/JESD22-A115-A) 超过200V

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

基础参数

逻辑电路的归属系列: 74LVC

类型: 缓冲器,非反相

电源电压: 1.65V~5.5V

输入类型: -

输出类型: 开漏

静态电流(最大值): 4uA

不同 V,最大 CL 时的最大传播延迟: 4.5ns@5V,50pF

低电平输出电流(IOL): 32mA

高电平输出电流(IOH): -

逻辑电平-高: 1.7V~2V

逻辑电平-低: 0.7V~0.8V

工作温度: -40℃~+105℃

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

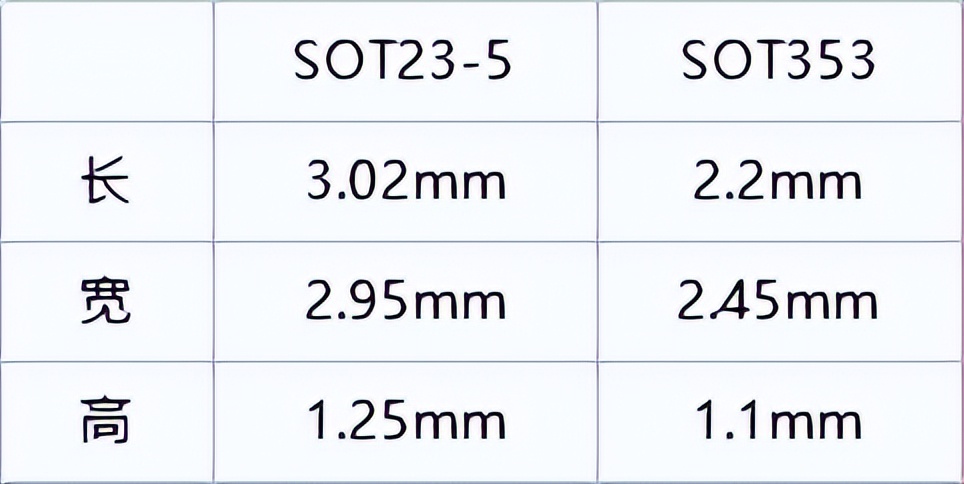

尺寸最大值

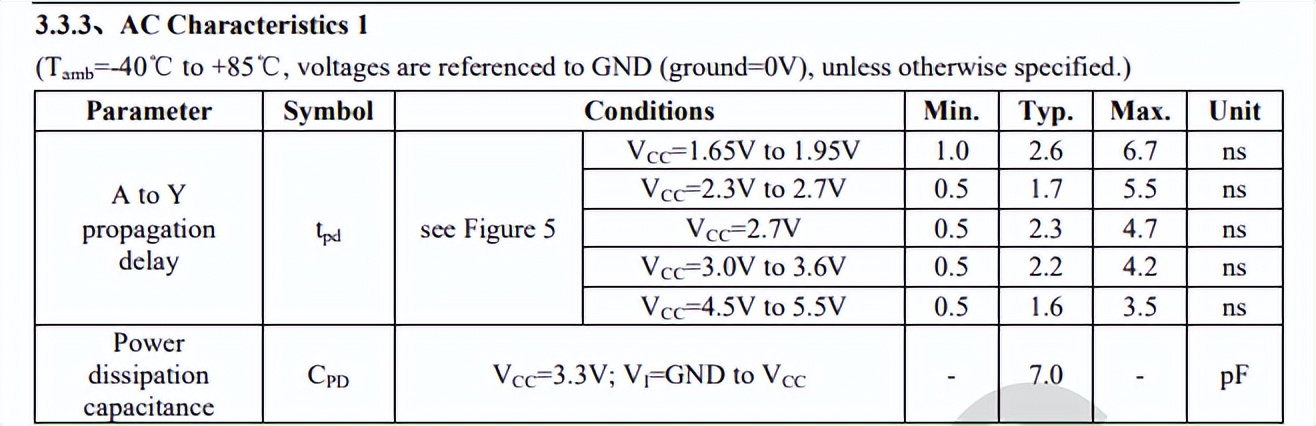

交流参数

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

功能框图

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

逻辑符号

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

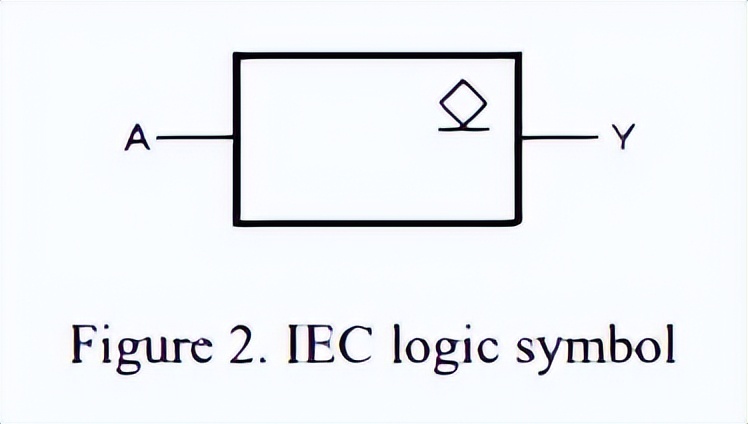

IEC 逻辑符号

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

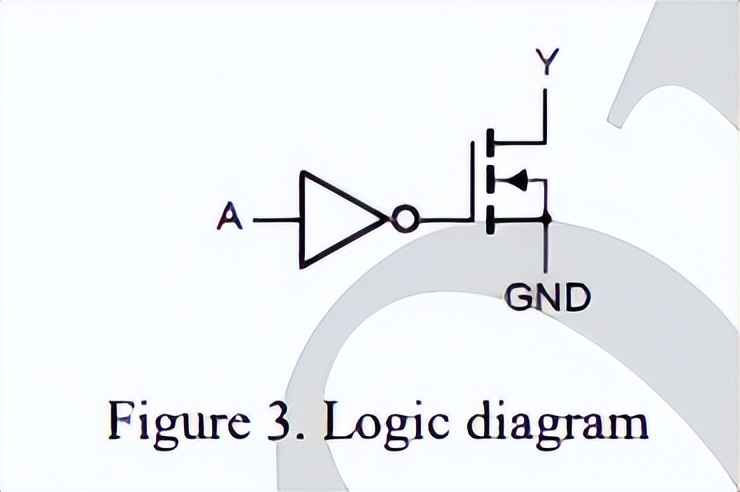

逻辑框图

引脚图及功能

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

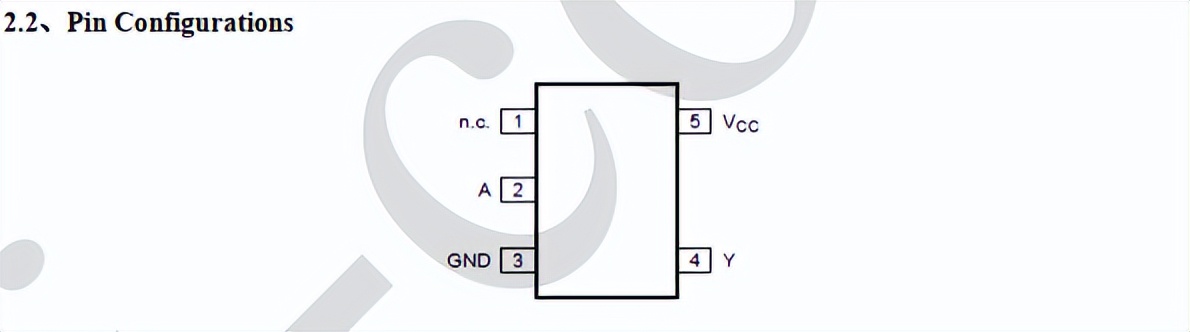

引脚排列

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

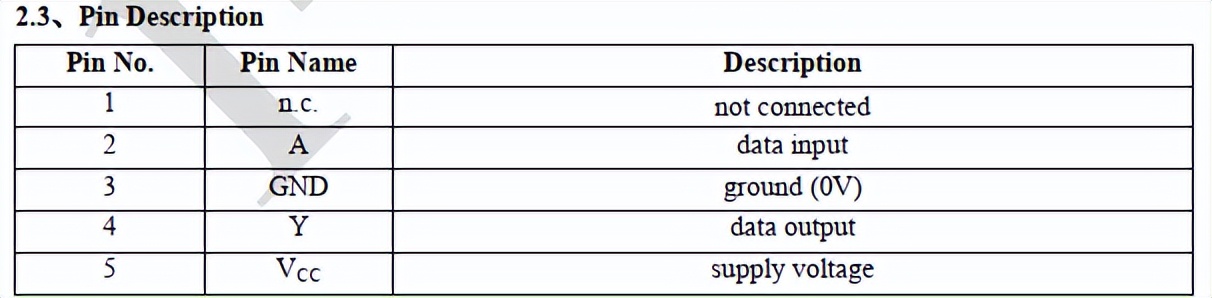

引脚说明

74LVC1G07GW/74LVC1G07GV/AIP74LVC1G07最新中文资料

功能表

以上就是AIP74LVC1G07的芯片介绍,因文章篇幅有限,更多中文资料和参数可以在华强电子网,IC交易网,马可波罗,维库电子网,立创商城,正能量咨询销售员领取PDF资料。

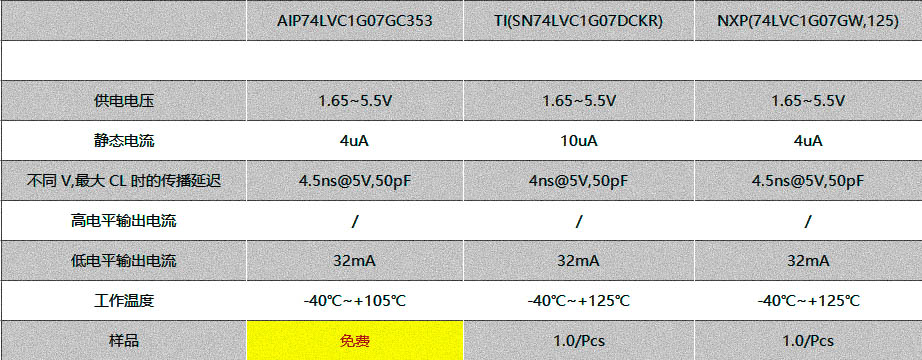

参考报价
