学习要点
- 放样曲面
- 放样零件
- 填充面
- 分割
- 布尔
建模过程
1、从设计元素库中拖放一个圆柱体到设计环境中，编辑包围盒，半径50mm，高15mm。
2、修改截面草图。
3、新建草图。
4、利用三维球旋转拷贝一个草图。
5、再利用三维球拷贝一个草图。

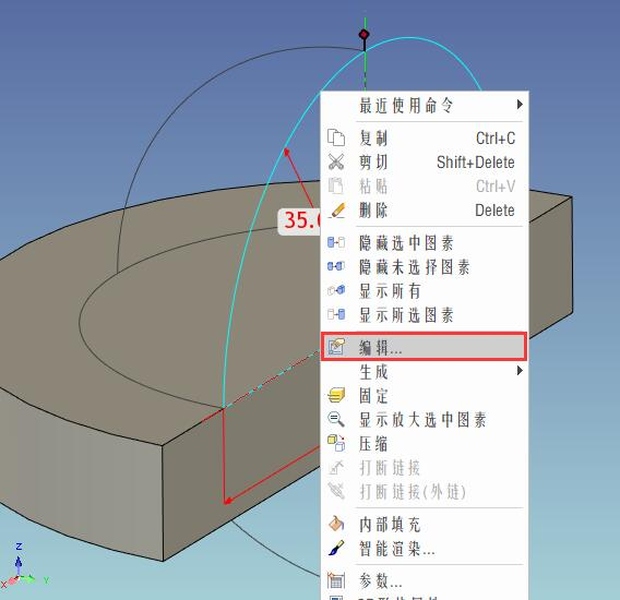

6、编辑第一个草图。

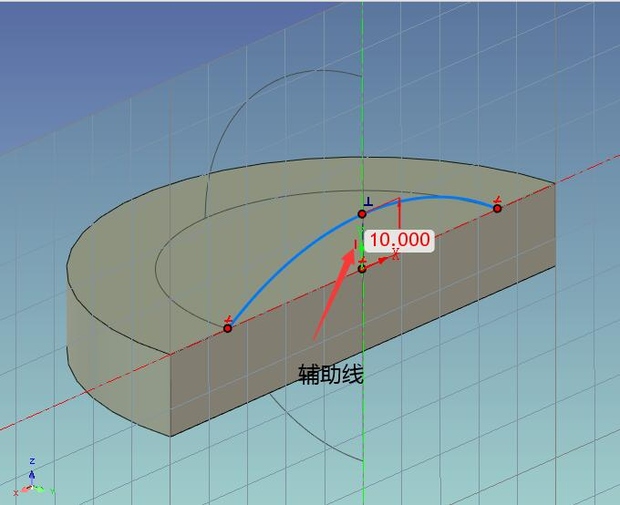

7、先选择【2点线】【构造】画一段长10mm和辅助线段，再选【用3点】画圆弧。
8、编辑拷贝的第二个草图。
9、先选择【2点线】【构造】画一段长10mm和辅助线段，再选【用3点】画圆弧，圆弧半径50mm。

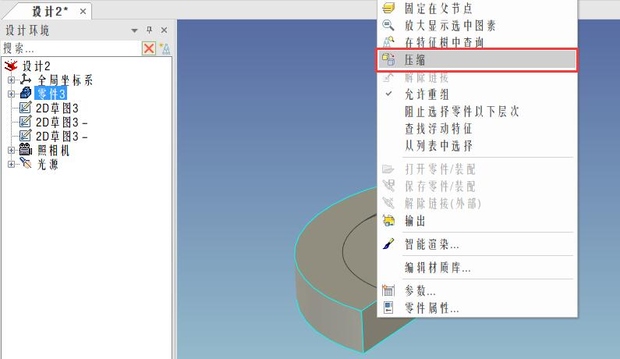

10、第一个零件单击右键选【压缩】，压缩掉零件。
11、在曲面面板中选择【放样面】。

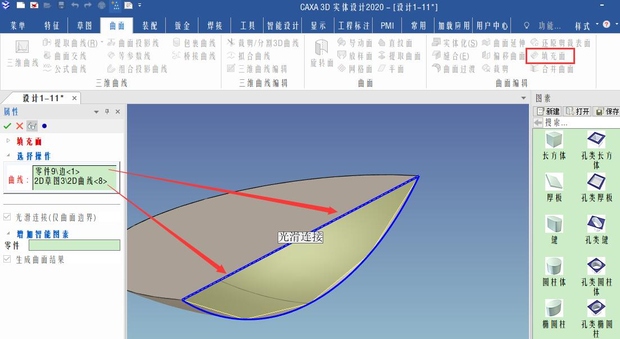

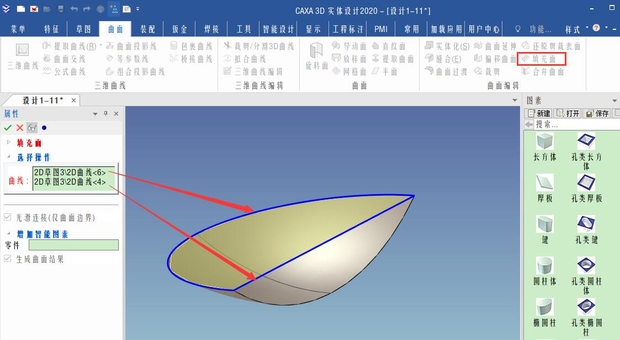

12、选择【填充面】，然后拾取曲线生成曲面。
13、再应用【填充面】生成曲面。
14、选中所有草图，单击鼠标右键，选【压缩】将所有草图压缩掉。
15、在设计树中将所有曲面选中，再选【实体化】将曲面围成体转化成实体。

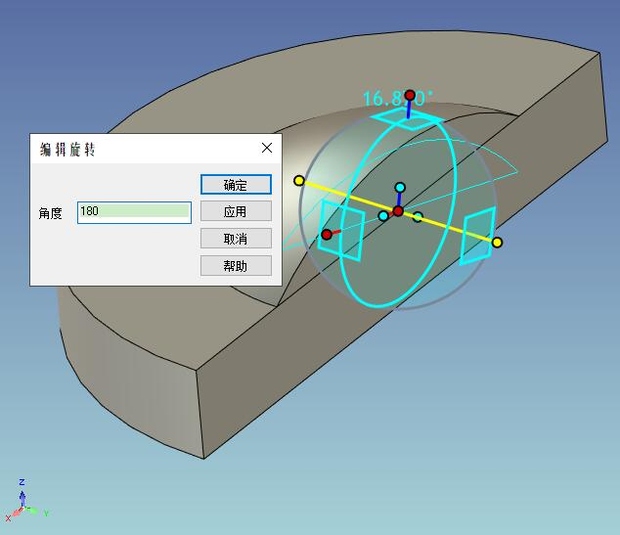

16、将压缩的零件压缩回来，将实体化的零件利用三维球旋转180度。
17、在特征面板中选择【布尔】，进行“减”运算。

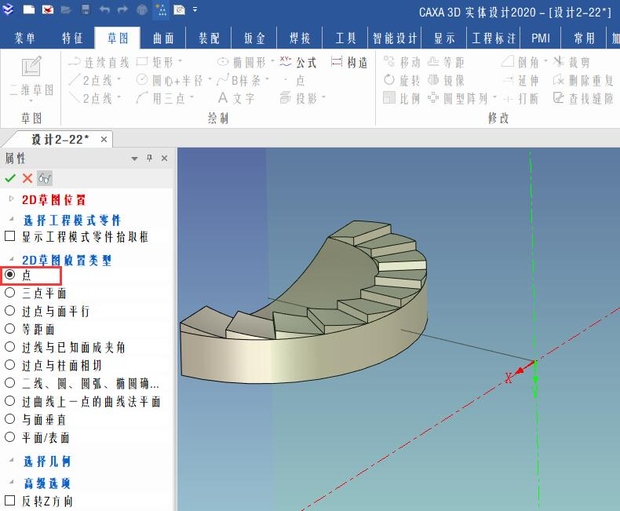

18、新建草图。
19、草图上单击鼠标右键，选择【生成】【拉伸】，在弹出的对话框中设置，拉伸生成独立零件，拉伸距离为3mm。
20、选取棱边而后单击右键，选择【提取曲线】。

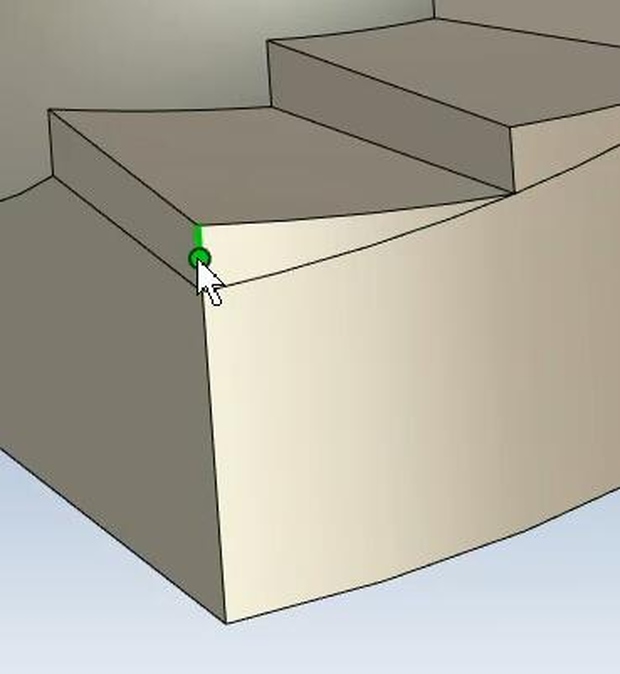

21、在三维曲线中选择插入直线，如图拾取角点连接成线。
22、选择【曲面投影线】，将刚画的曲线投影到曲面上。
23、选择【放样面】生成曲面。

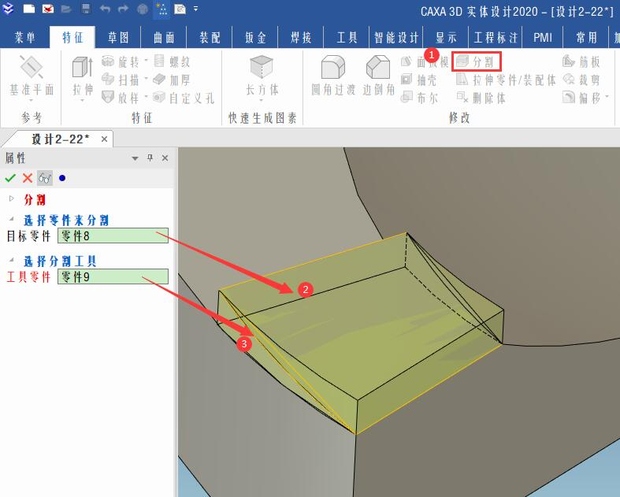

24、在特征面板中选择【分割】，用曲面分割零件。
25、将曲线和曲面压缩掉。

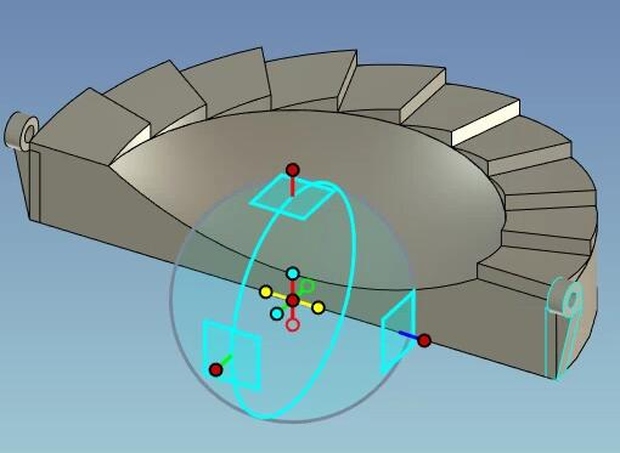

26、将分割后的零件，利用三维球旋转拷贝。
27、新建草图。

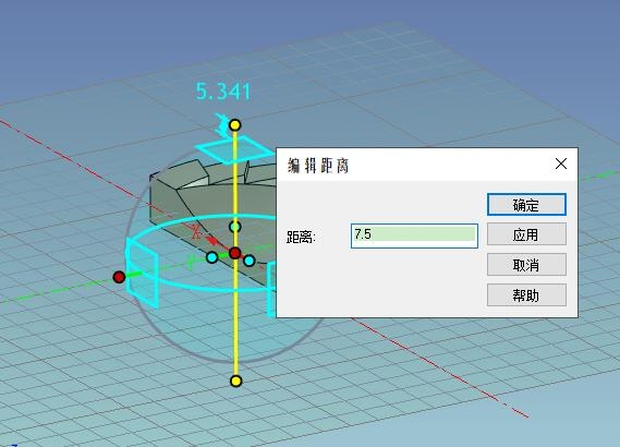

28、激活三维球，向上移动7.5mm。

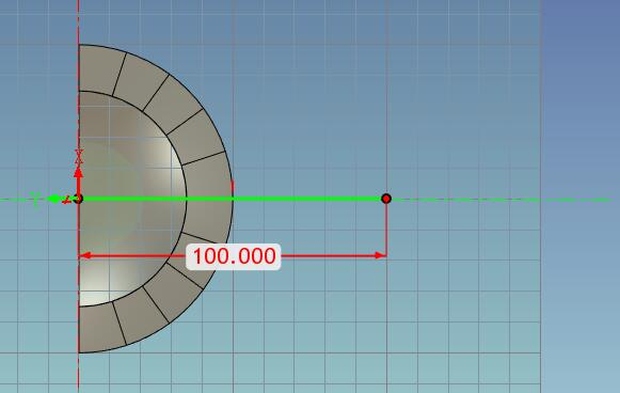

29、用【2点线】画线条长100mm的线段，用它定位把手的位置。
30、在线段的端点处新建草图。

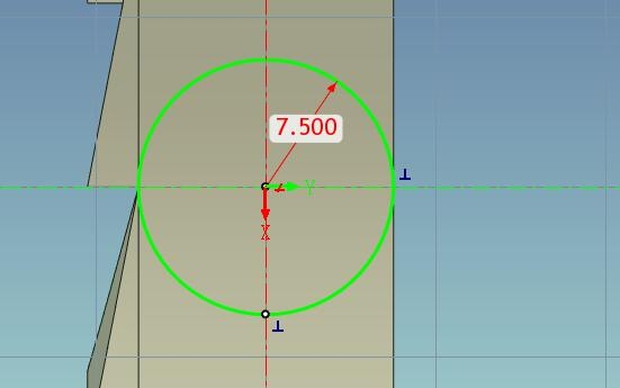

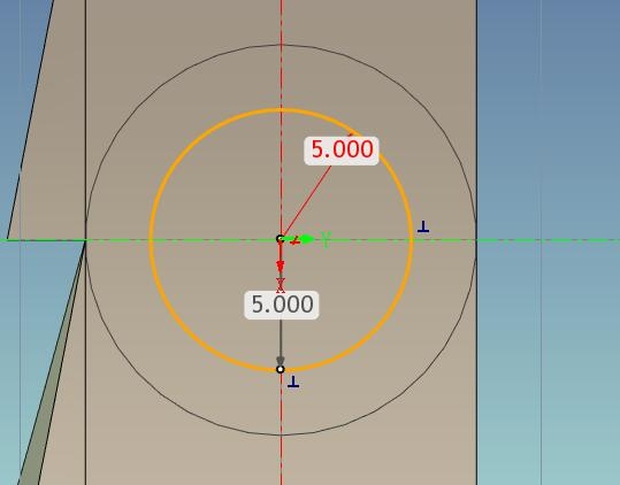

31、画一个半径为7.5mm圆。
32、利用三维球拷贝刚画的草图。
33、编辑草图，将圆的半径设置为5mm。
34、在设计树中选中两个草图，单击鼠标右键，选择【放样】生成零件。
35、将定位把手的草图进行压缩。
36、从设计元素库中拖放一个圆柱体，设置直径为6mm，高3mm。

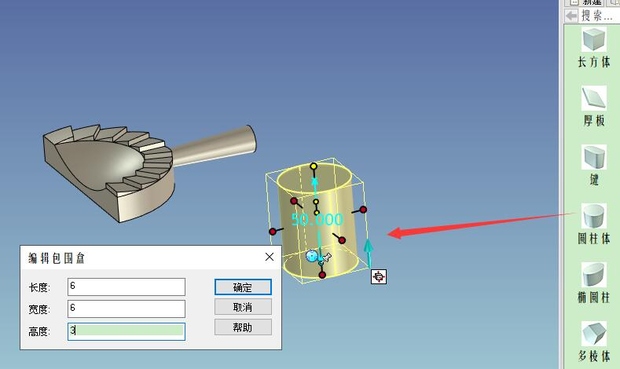

37、拖放一个圆柱体到设计环境中，编辑直径为6mm，高3mm，而后激活三维球，单击鼠标右键，弹出的快捷菜单中选择“到点”。
38、新建草图。

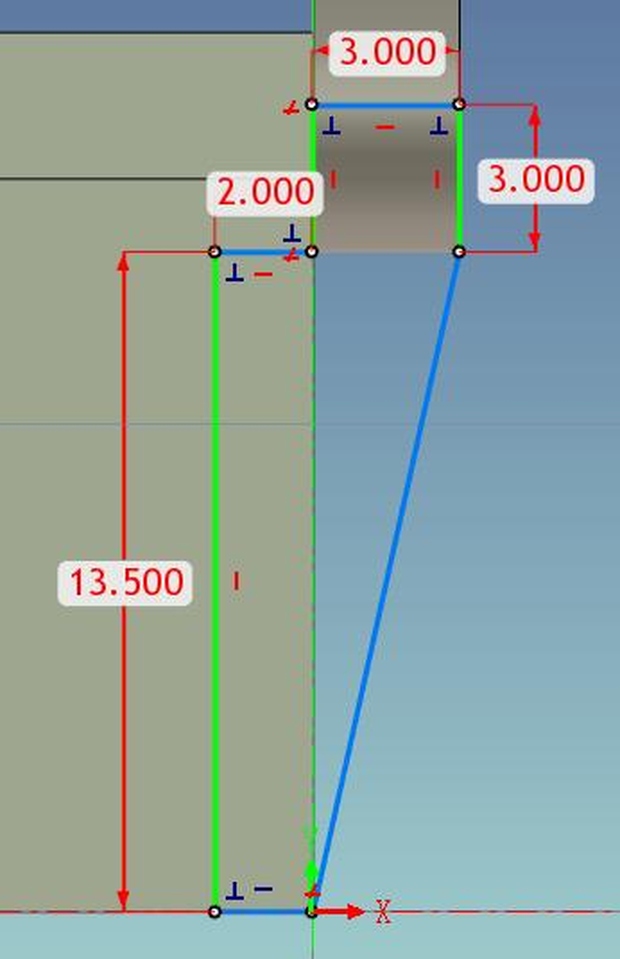

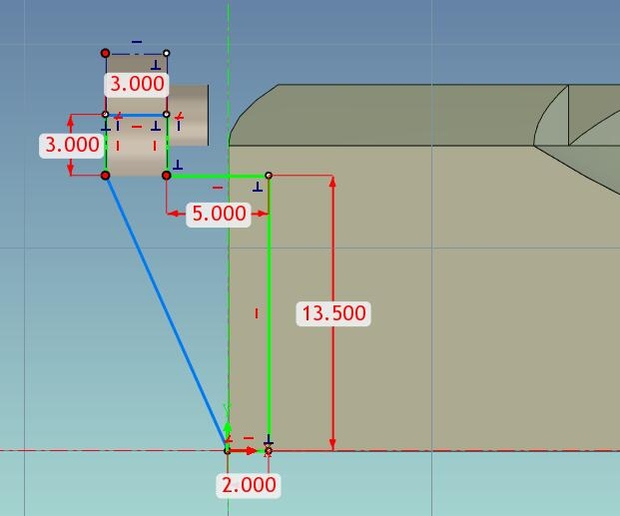

39、用连续直线画草图。
40、草图上单击鼠标右键，弹出 的快捷菜单选择生成，再选择拉伸。
41、设置拉伸特征。
42、拖放一个孔类圆柱体到圆柱的几何中心，设置直径为3mm，高3mm。
43、草图上单击鼠标右键，选择生成，拉伸，对圆柱体增料，拉伸3mm。
44、特征面板中选择【抽壳】，拾取底面，厚度设置为3mm。
45、将所有零件选中，单击右键弹出的立即菜单选择【装配】。

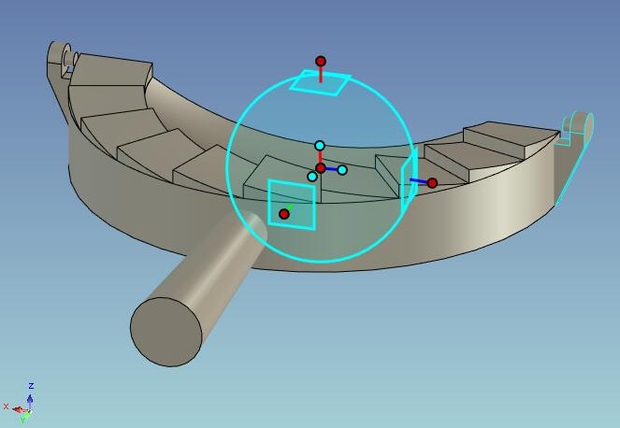

46、利用三维球将装配体旋转拷贝一个。
47、将拷贝好的装配体，用三维球旋转180度。

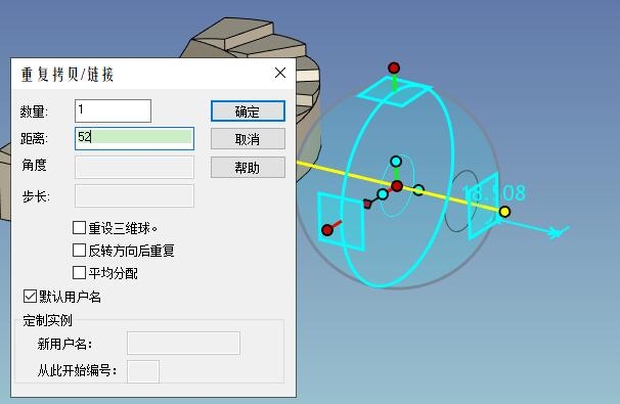

48、再用三维球平移106mm。

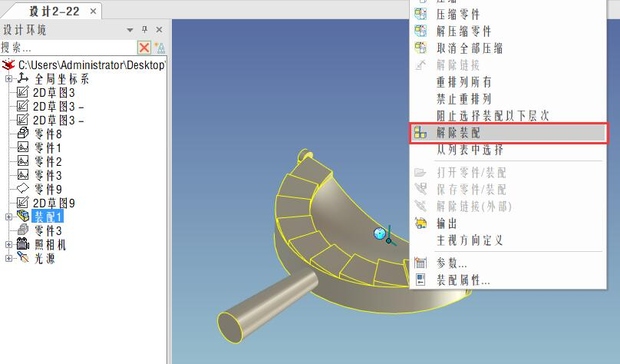

49、将拷贝的装配体进行隐藏或压缩，再将第一个装配体单击右键选择【解除装配】。
50、将这些零件【布尔】加运算成一个零件。

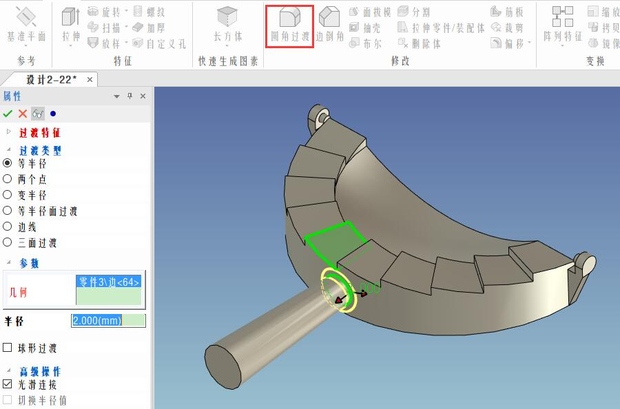

51、把手处倒圆角，圆角半径为2mm。
52、布尔运算后的零件进行隐藏或压缩，将第二个装配体显示出来并解除压缩。
53、将支耳选中用三维球平移3mm，而后编辑草图截面，将半径1.5mm的圆删除，现拖放一个圆柱体，设置半径为1.5mm，高2mm。
54、将筋板删除，新建草图。

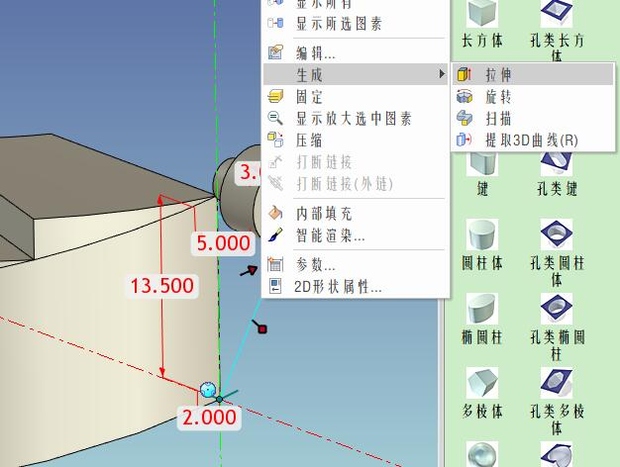

55、草图上单击鼠标右键，选择【生成】【拉伸】。
56、对支耳进行增料，拉伸距离为3mm，若方向不正确，勾选“拉伸反向”。
57、利用三维球镜像拷贝一个支耳零件。
58、将所有零件选中，然后【布尔】加运算成一个零件，并对把手倒圆角。
59、显示所有零件，完成建模。
60、注意下面把手的边也要倒圆角，只是我的CAXA3D实体设计2020不能操作，版本不稳定，只要对它倒圆角就闪退，所以由您自己设定。
