PS：本文内容主要参考《建设工程施工现场供用电安全规范》GB 50194-2014和《施工现场临时用电安全技术规范》JGJ 46－2005

配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。之前已介绍总配电房相关的规定 （详见施工现场临时用电安全规范——总配电房） ，今天主要分享一下 配电箱和开关箱方面的知识 。

一、配电箱箱体及设置位置要求

1 配电箱、开关箱应 采用冷轧钢板或阻燃绝缘材料制作 ，钢板厚度应为1.2~2.0mm，其中 开关箱箱体钢板厚度不得小于 1.2mm ，配电箱箱体钢板厚度不得小于 1.5mm ，箱体表面应做防腐处理。

2 配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应；

3 总配电箱以下可设若干分配电箱;分配电箱以下可设若干末级配电箱。分配电箱以下可根据需要，再设分配电箱。 总配电箱应设在靠近电源的区域 ，分配电箱应设在用电设备或负荷相集中的区域，分配电箱与开关箱的距离 不得超过30m ，开关箱与其控制的固定式用电设备的水平距离 不宜超过3m 。

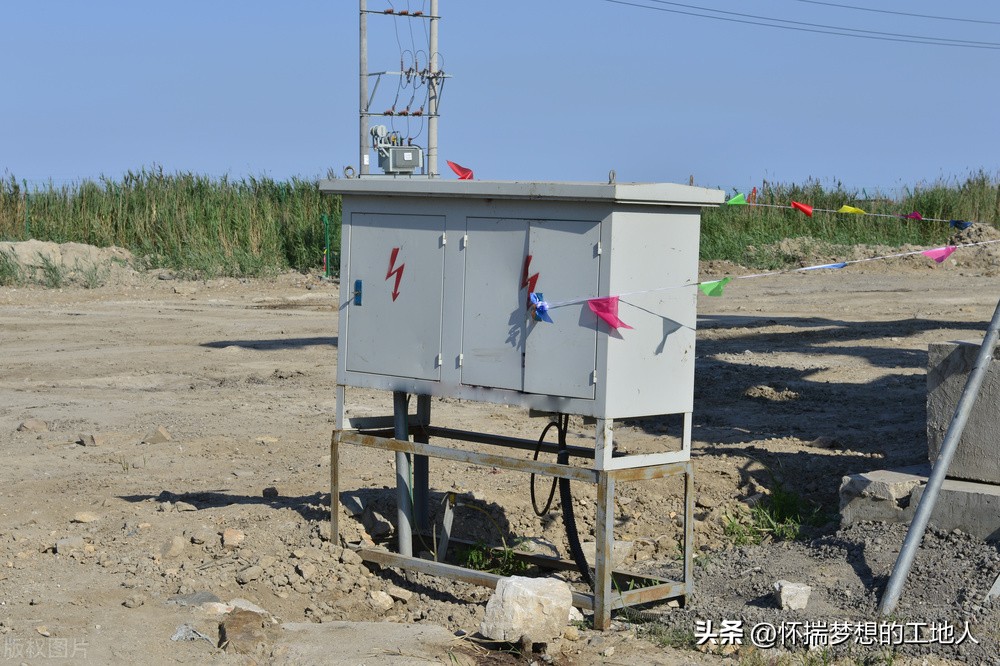

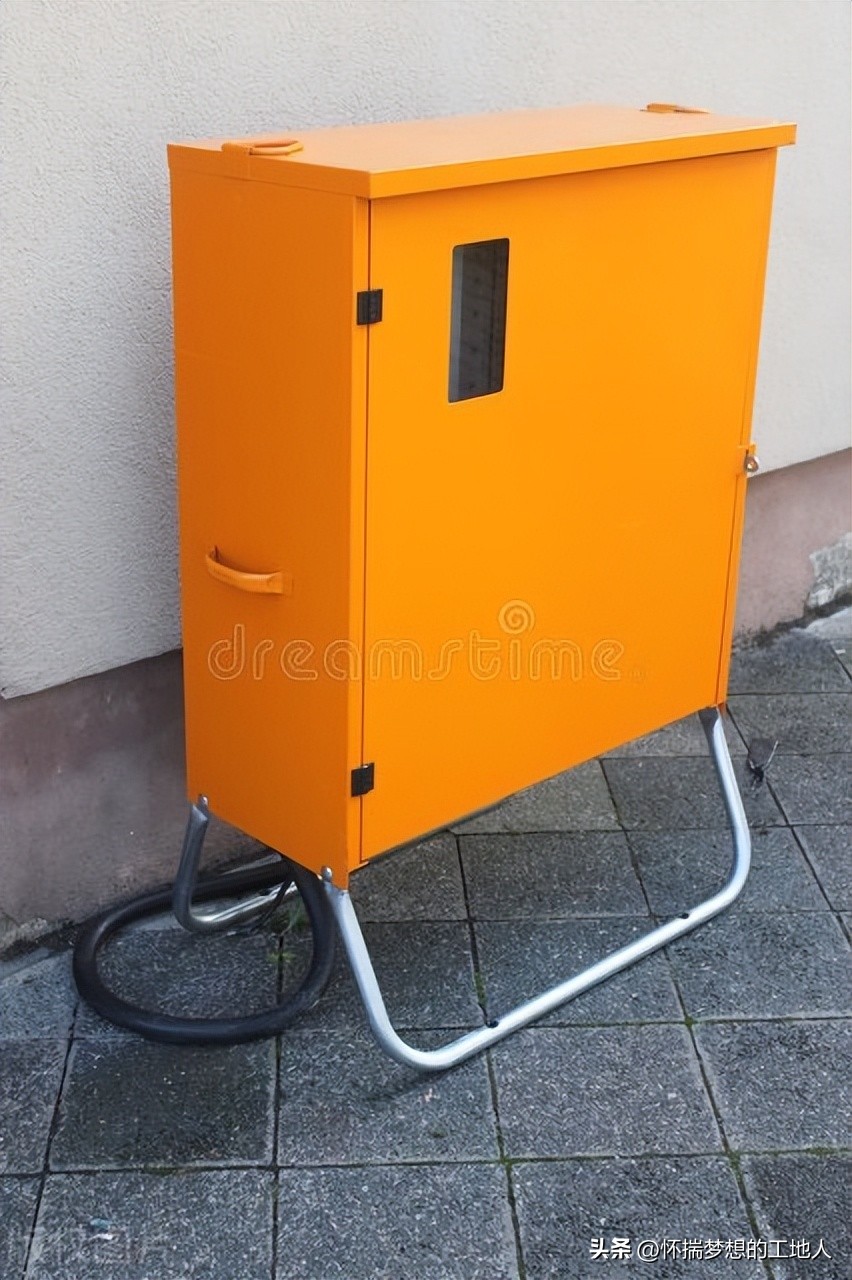

4 配电箱、开关箱应 装设端正、牢固 。 固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4~1.6m 。移动式配电箱、开关箱 应装设在坚固、稳定的支架上，其 中心点与地面的垂直距离宜为 0.8～1.6m 。 户外 落地安装的配电箱、柜 ，其 底部离地面不应小 0. 2m ；

5 配电箱、开关箱应 装设在干燥、通风及常温场所 ，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。

6 配电箱、开关箱 周围应 有足够2人同时工作 的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

7 配电箱、开关箱内的 电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上 ，然后方可整体紧固在配电箱。配电箱内 断路器相间绝缘隔板应配置齐全；防电击护板应阻燃且安装牢固。 开关箱箱体内， 金属电器安装板与金属箱体应做电气连接 。配电箱、开关箱内的电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。（ 配电箱内电器参数的选择详见文章施工现场临时用电安全规范——电器装置的选择）

8 关于配电箱防护等级 ， GB 50194-2014《建设工程施工现场供用电安全规范》规定： 户外安装的配电箱应使用 户外型 ，其防护等级 不应低于外壳防护等级 IP44（即防止直径或厚度大于1.0mm的工具 、电线及类似的小型外物侵入而接触到电器内部的零件，同时要能防止各个方向飞溅而来的水侵入电器而造成损坏） ,门内操作面的防护等级不应低 IP21（即防止人的手指接触到电器内部的零件 ，防止直径大于12. 5mm尺寸的外物侵人）；而 《施工现场临时用电安全技术规范》JGJ 46－2005中规定： 配电箱、开关箱外形结构应能防雨、防尘。

二、配电箱内线路设置

1 动力配电箱与照明配电箱宜分别设置，当合并设置为同一配电箱时，动力和照明应分路供电；动力末级配电箱与照明末级配电箱必须分别设置；

2 GB 50194-2014《建设工程施工现场供用电安全规范》规定： 用电设备或插座的电源宜引自末级配电箱， 当一个末级配箱直接控制多台用电设备或插座时，每台用电设备或插座应有各自独立的保护电器； （但在行业规范 《施工现场临时用电安全技术规范》JGJ 46－2005中规定：“每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备（含插座）。” ）

PS：关于末级配电箱控制设备数量的问题，国标规范和行业规范看起来并不一致。但实际上是一样的：行业规范要求“一箱一机一闸”，这样规定有利于用电安全和使用，但会造成末级配电箱数量较多，成本增加。而国家规范要求末级配电箱可以控制多台设备，但要求每台设备设立各自独立的保护电器，即做到了“一箱多机多闸”，这样规定同样可以做到用电安全和使用，同时“一箱多机多闸”，个人认为更利于现场管理，减少末级箱数量，减少投入（只不过对末级箱管理提出了更高要求，最起码电路标识要清楚）。个人认为这种情况更适宜用于钢筋加工场地的情况。（欢迎批评讨论！）

3 当分配电箱直接控制用电设备或插座时，每台用电设备或插座应有各自独立的保护电器；

（此条文为 GB 50194-2014《建设工程施工现场供用电安全规范》条文，在现场实际操作中基本都是三级配电，基本不存在分配电箱直接控制用电设备的情况，哪怕是塔吊和人货电梯，在检查中专家都要求既配置分配电箱又配置专用开关箱。在JGJ 46－2005《施工现场临时用电安全技术规范》中规定，每台设备必须有各自专用的开关箱。所以现场实际操作中建议都设置开关箱。 ）

4 配电箱的电器安装板上 必须分设 N线端子板和 PE线端子板 并有标识 。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。 保护导体（PE)汇流排上的端子数量不应少于进线和出线回路的数量；

5 配电箱、开关箱的金属箱体、金属电器安装报板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接， 金属箱门与金属箱体必须通过采用编织软铜线做电气连接。

6 配电箱、开关箱中导 线的进线口和出线口应设在箱体的下底面 ，且不应承受外力，与金属尖锐断口接触时应有保护措施。配电箱、开关箱的 进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触 。移动式配电箱、开关箱的进、出线 应采用橡皮护套绝缘电缆，不得有接头；

7 配电箱内的 连接线应采用铜排或铜芯绝缘导线 ，当采用铜排时应有防护措施； 接导线不应有接头、线芯损伤及断股；

三、其他要求

1 配电箱应有名称、编号、系统图及分路标记；

2 配电箱内连接线绝缘层的标识色应符合下列规定：

1） 相导体L1、L2、L3应依次为黄色、绿色、红色 ；

2）中性导体(N)应为淡蓝色；

3） 护导体(PE)应为绿-黄双色；

4） 上述标识色不应混用。

3 配电箱内的导线与电器元件的 连接应牢固、可靠 。导线端子规格与芯线截面适配，接线端子应完整，不应减小截面积；

4 配电箱应按下列顺序操作：

1） 送电操作顺序为 ：总配电箱—分配电箱—末级配电箱；

2） 停电操作顺序为 : 末级配电箱—分配电箱—总配电箱；
