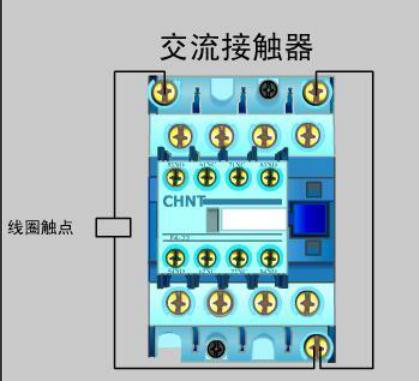

我们先看一下线圈的位置，一个A1两个A2,两个A2内部是连一起的。

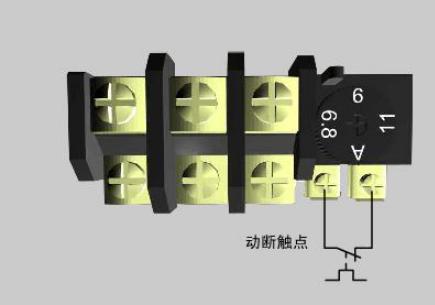

我们用到的是热过载继电器的常闭触点

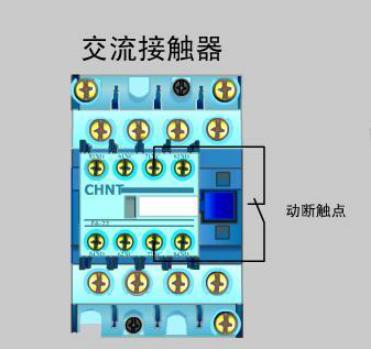

接触器自带的辅助触点是常开NO,自锁需要用到常开触点
上面卡的是辅助触头，一共4组辅助触点，中间两组是常闭两边是常开。

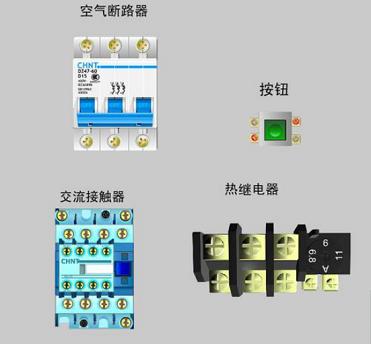

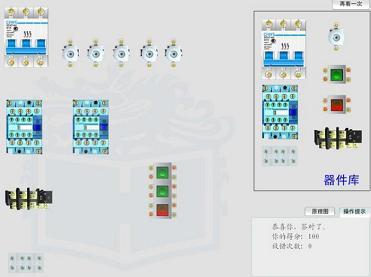

这是需要的器材

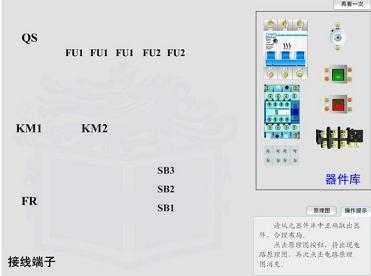

这是器材对应的符号，按照符号位置放置器材

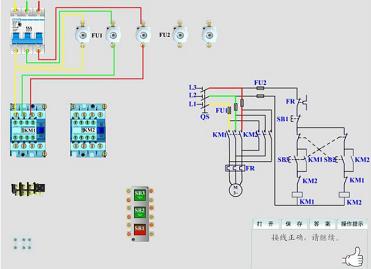

这就是放好后的效果
先从断路器上出线接熔断器，先接三个主线路的熔断器
熔断器连交流接触器，接触器连热过载继电器的主触点，热过载继电器的出线接接线端子
接触器的上端顺方向并一起，出线改变一组相序

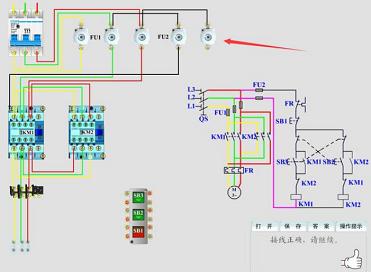

熔断器分出两条接控制回路的熔断器

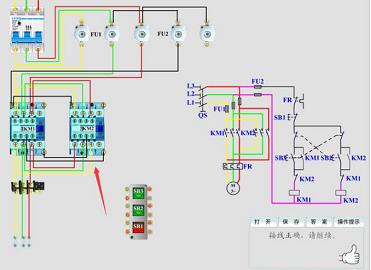

这地方是交流接触器互锁的关键，线圈的一端串另一个接触器的常闭点，两个接法一样，交叉连接
这个地方是每个接触器在通过自身的常开点，实现自锁
接下来是按钮开关的机械互锁，双重互锁更安全

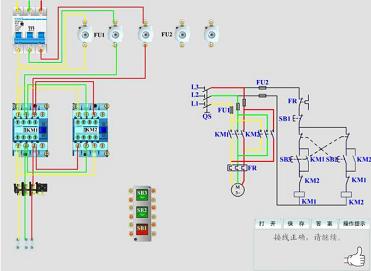

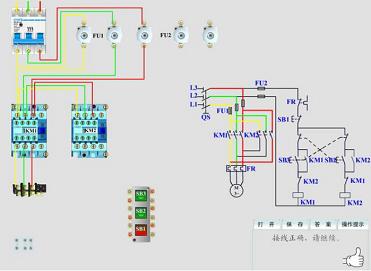

这个就是完成的效果
