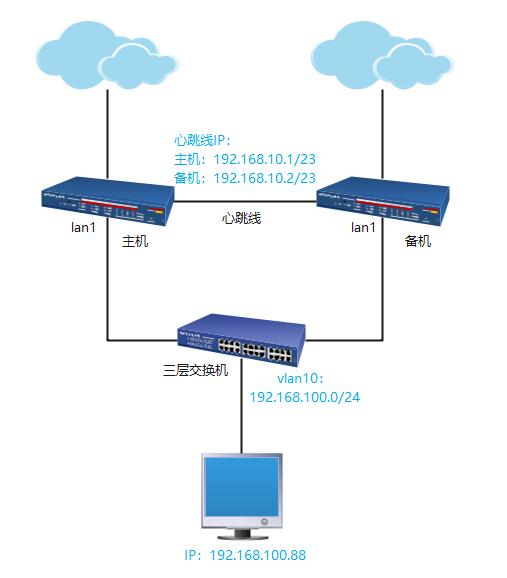

网络拓扑：
网络拓扑说明：
路由：
主机：G10路由
备机：G20路由
固件版本：3. 5.4版本。
主机和备机分别接入外网线路，两台路由之间接入一条网线作为心跳线路连接主机和备机，心跳线线路设置成lan口，主机和备机分别接入一条线路到三层交换机。
三层交换机：在交换机上划分vlan，将路由连接交换机的接口设置成Trunk口，trunk口允许vlan通过。交换机接电脑接口设置成Access口。交换机连接PC。
路由具体详细设置如下：
将网络拓扑搭建好之后进入路由。

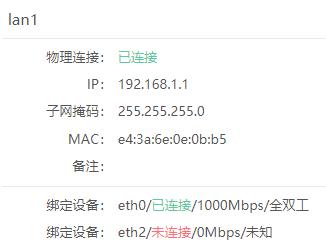

将两台路由lan1后设置一致。

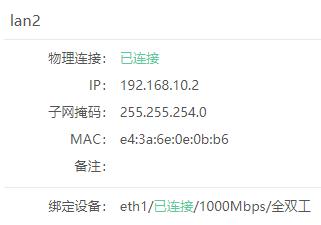

两台路由分别划分一个lan口作为心跳线接口设置心跳线IP。
主机：192.168.10.1/23，备机：192.168.10.2/23。
双机热备设置：

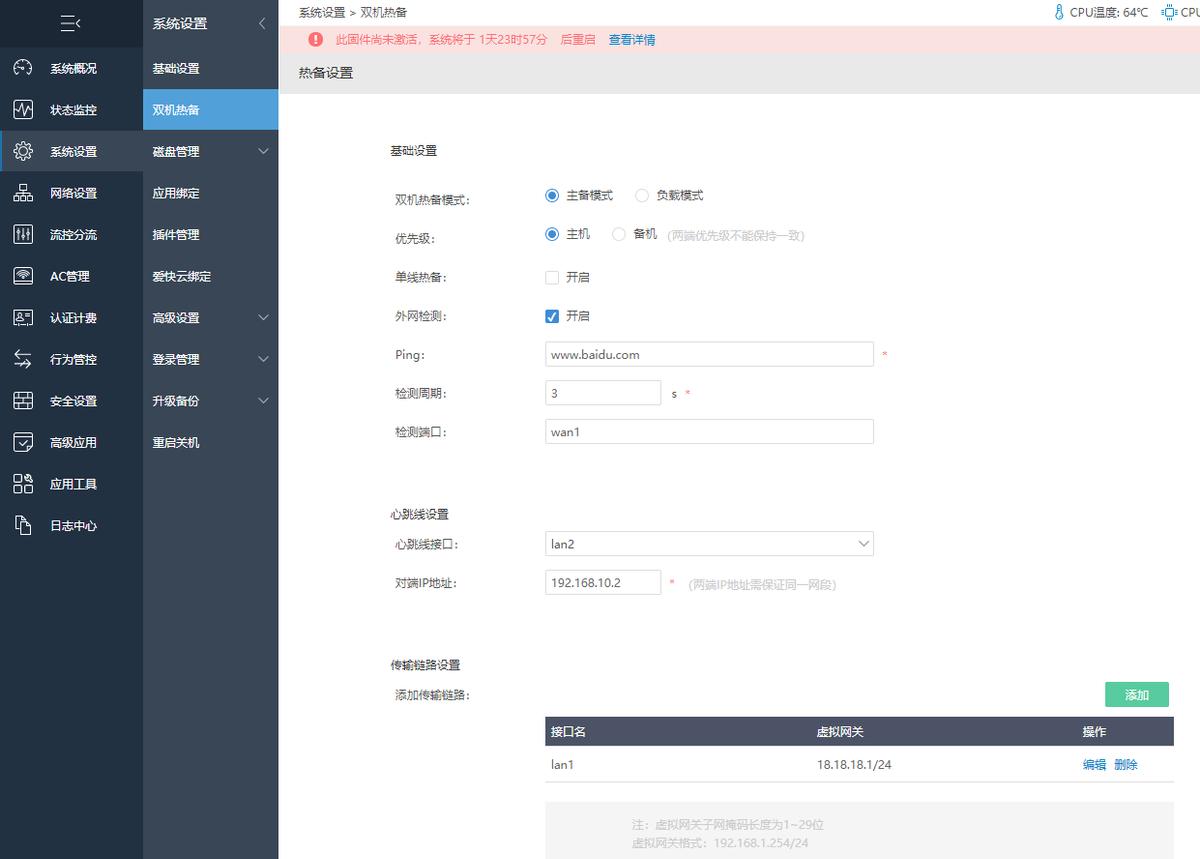

主机：

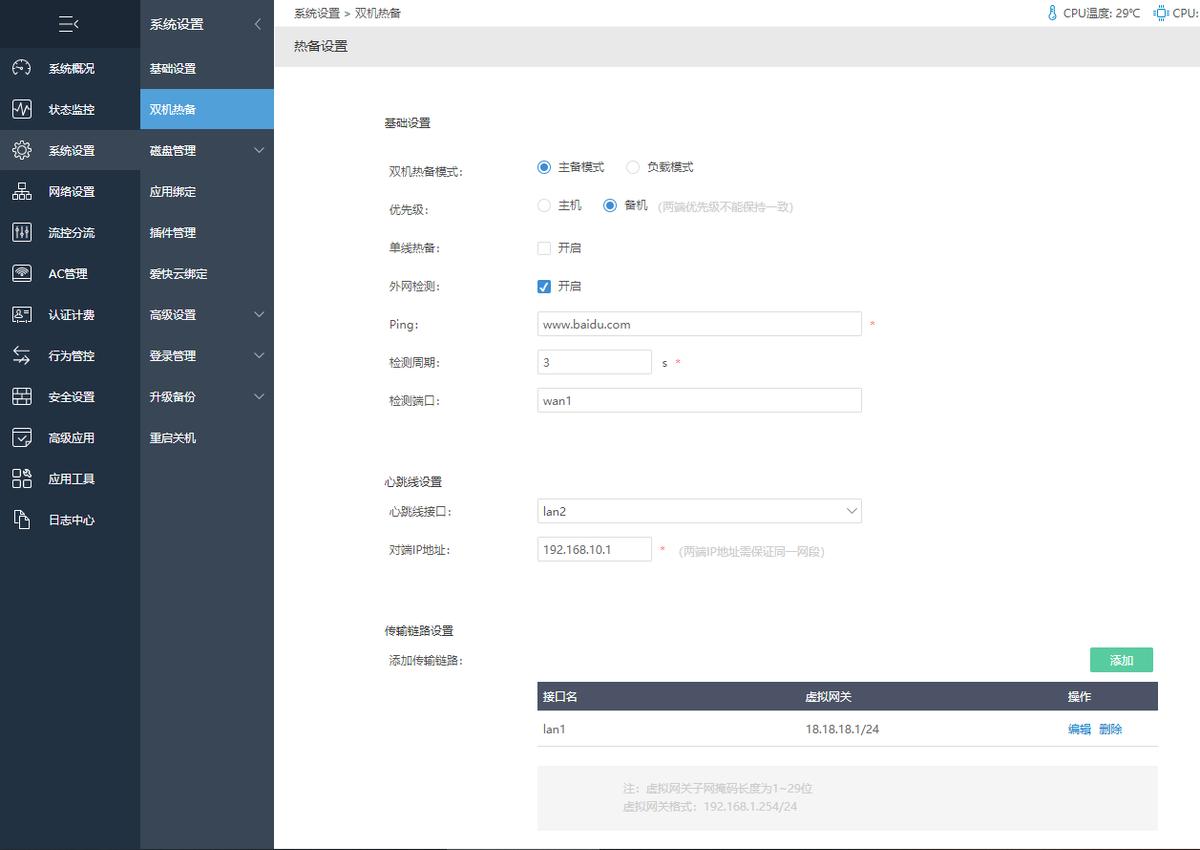

备机：
【双机热备模式】：双机热备模式分为主备模式和负载模式，设置热备模式时两端需选择一致的热备模式，此处以主备模式为例讲解。
【优先级】：优先级分为主机和备机，两台路由需一台为主机，一台为备机，优先级不能选择一致。
【单线热备】：当外网线路只有一条线路时可选择单线热备。
【外网检测】：外网检测必须开启，开启后才能保证网络正常去检测，当路由网络宕机时才能快速切换到备机上网。
【ping】：默认是ping百度，可根据需求进行修改检测域名，此处必须填写。
【检测接口】：检测接口选择可以正常使用的外网接口，此处选择wan1。
【心跳线接口】：心跳线接口选择本地路由心跳线接口，此处选择lan2。
【对端IP地址】：填写对端路由心跳线IP地址。
【添加传输链路】：点击添加设置虚拟网关，虚拟网关填写内网不冲突地址即可。两端路由虚拟网关需要填写一致。此处填写18.18.18.1/24。

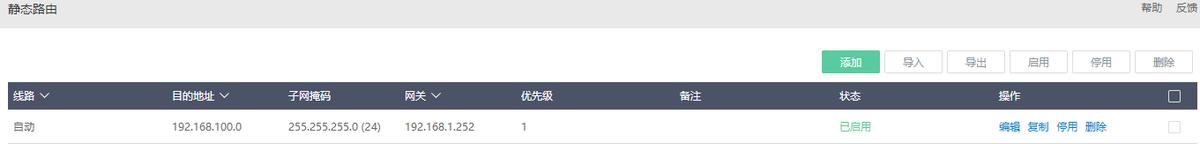

两端路由静态路由设置一致：
【目的地址】：目的地址填写vlan10网段地址，192.168.100.0。
【子网掩码】：子网掩码对应填写目的地址子网掩码，255.255.255.0。
【网关】：网关添加交换机接口地址，192.168.1.252。
交换机配置：
以爱快三层交换机J6052为例：

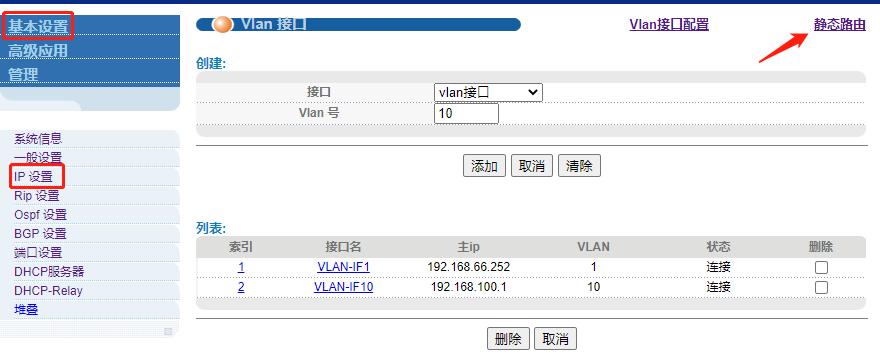

在基本设置--IP设置，创建vlan，接口选择vlan接口，设置vlan号。点击添加后会显示到列表，此时列表里面只有接口名，没有ip地址，需要点击接口名设置vlan网段IP，具体设置如下图：
Vlan接口名列表显示选中vlan，在vlan接口配置中设置vlan网段IP。模式选择IP Address，IP地址掩码根据需求填写，此处IP设置的是192.168.100.1，掩码是255.255.255.0。设置完成点击添加，添加内容即可显示到vlan接口列表中。

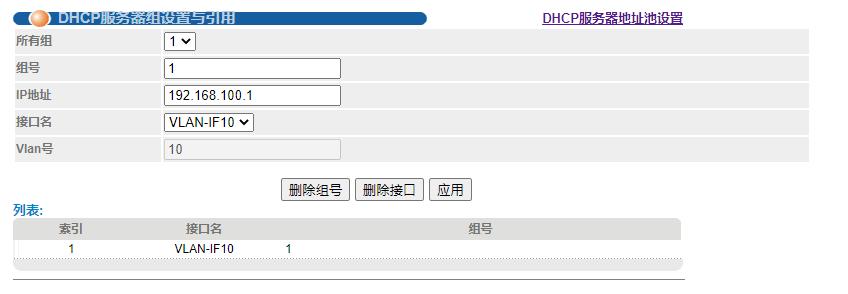

基本设置--DHCP服务器--点击“DHCP服务器组设置与引用”。
【组号】：组号根据需求填写。
【IP地址】：填写vlan10的IP地址。
【接口名】：接口名选择创建vlan接口名。
【vlan号】：vlan号会自动同步接口名。

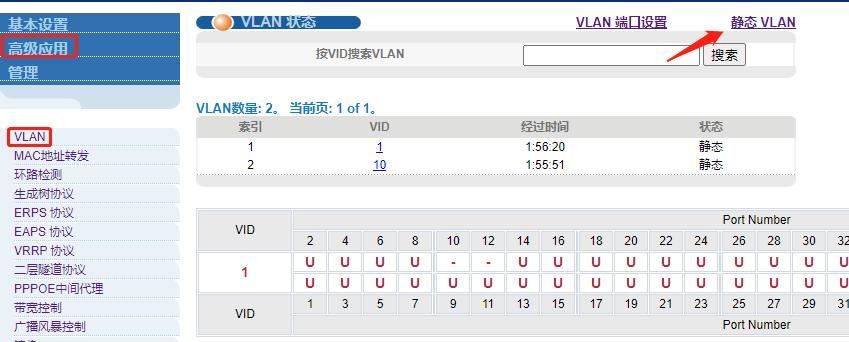

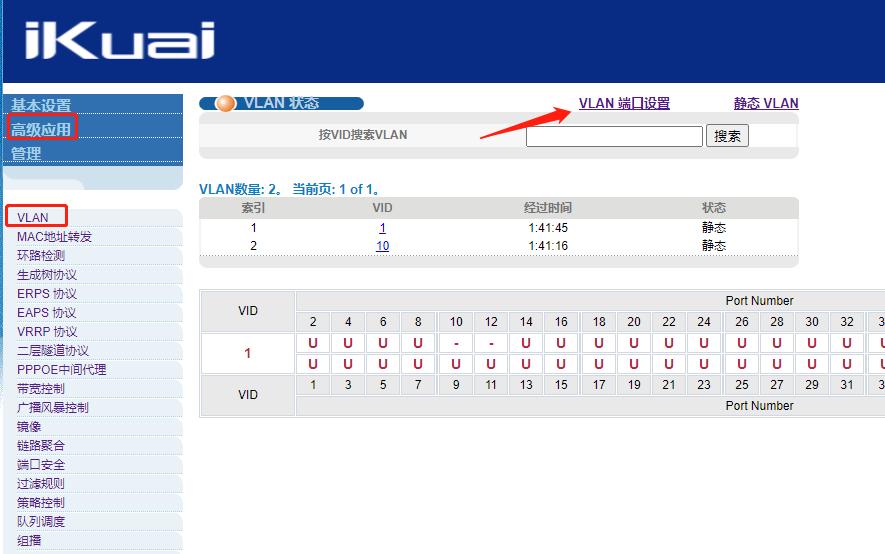

在高级应用--vlan--点击vlan端口设置。
将路由接交换机的接口设置成trunk口，GE0/0/4和GE0/0/6设置成Trunk口，交换机接PC接口设置成Access口，GE0/0/12设置成Access口。

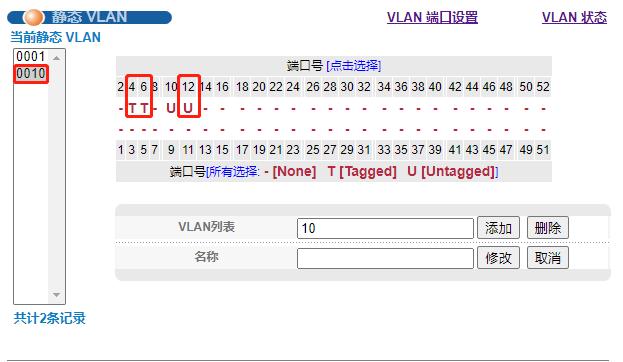

高级应用--vlan--静态vlan。
在此页面选择左边列表选择对应vlan，然后对接口进行打标签，交换机接口允许vlan10通过。交换机连接路由接口设置成T，交换机接PC口设置成U，鼠标移到接口下就可以设置。

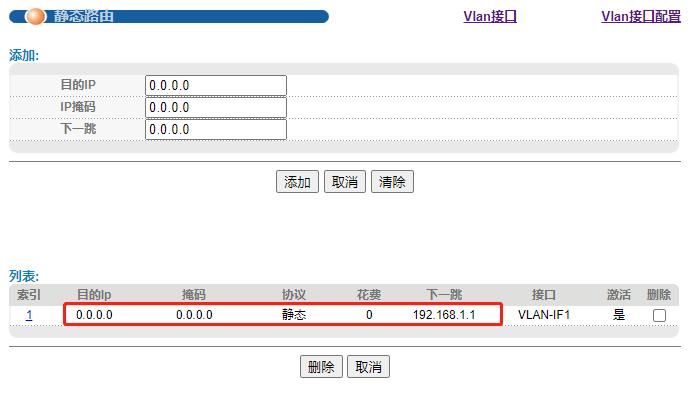

设置静态路由：
基本设置--IP设置--静态路由
添加静态路由。
目的地址和掩码填写0.0.0.0，下一跳填写路由网关地址192.168.1.1。

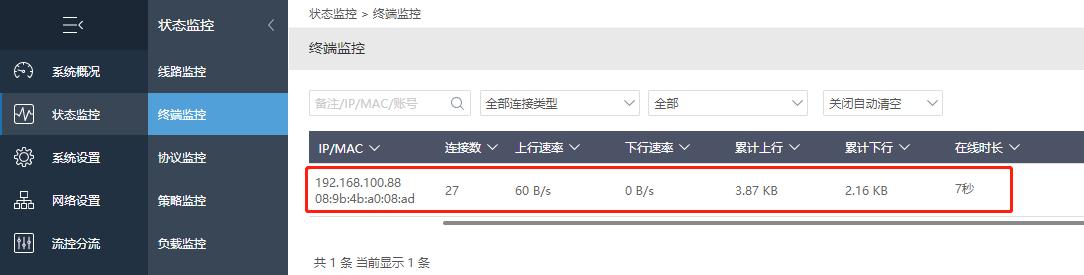

设置完成后主机宕机即可切换到备机进行上网。主机恢复后会PC会自动切换到主机上网。
