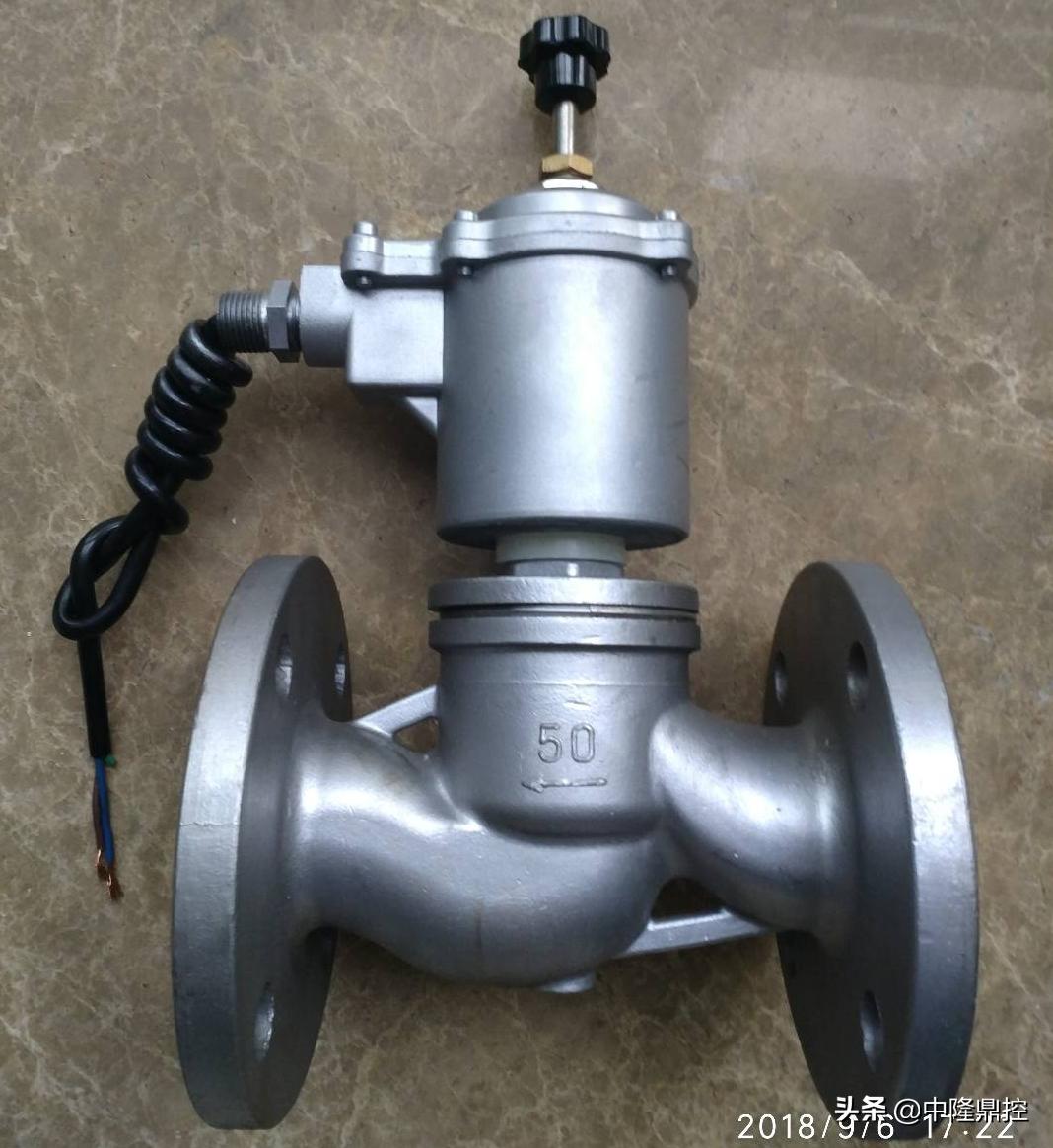

应用范围
ZDF电磁阀应用于航天、国防军品、核工业、船舶重工、石化、电力装备、生物制药、工业炉窑、暖通供热、消防设备、中央空调、清洗设备、电镀涂装、灌装计量、机器制造、食品工业、水处理系统等

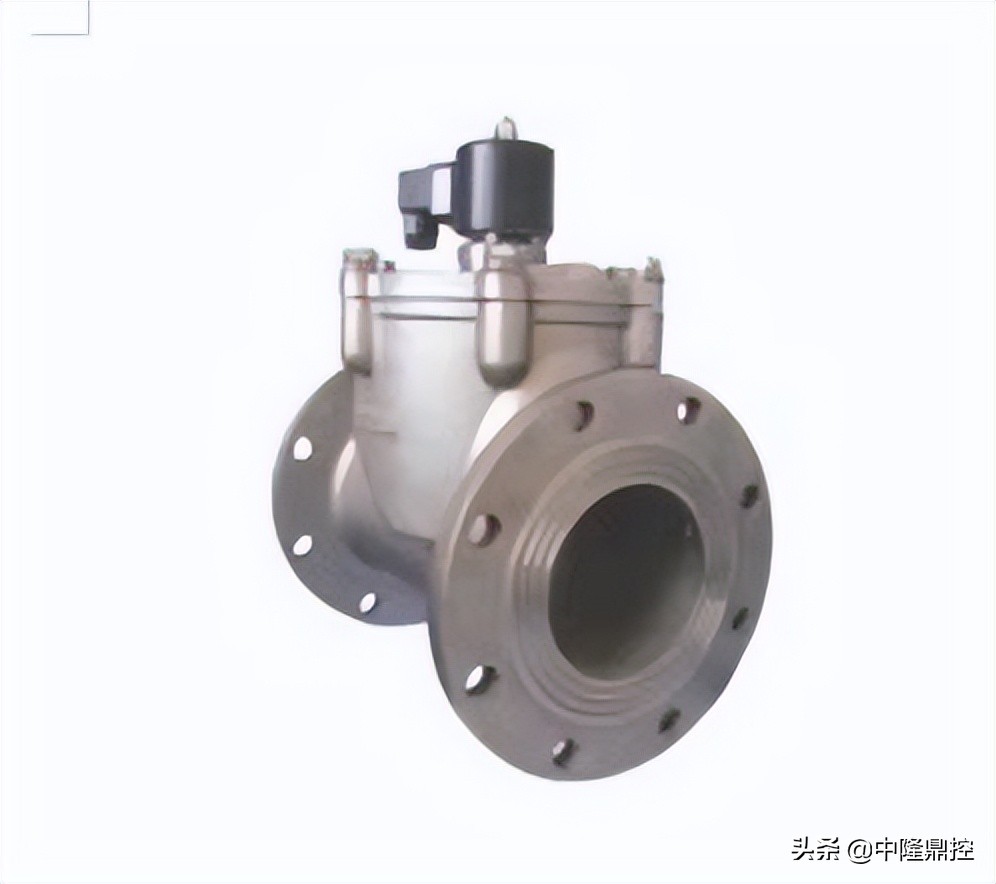

技术参数
原理结构：先导活塞型控制方式：常闭式、常开式流体范围①：水、气、油、蒸汽环境温度：-20--60℃；流体温度：C1组：≤60℃；C4组：≤180℃；C5组：≤220℃标准电压：AC220V、DC24V (其它可特制)电气连接：接线盒式（3个接线端子）防护等级：普通型IP54 、防爆型IP65功能选项③：－E防爆型（防爆等级dⅡBT4）；－S手动功能；－X信号反馈。

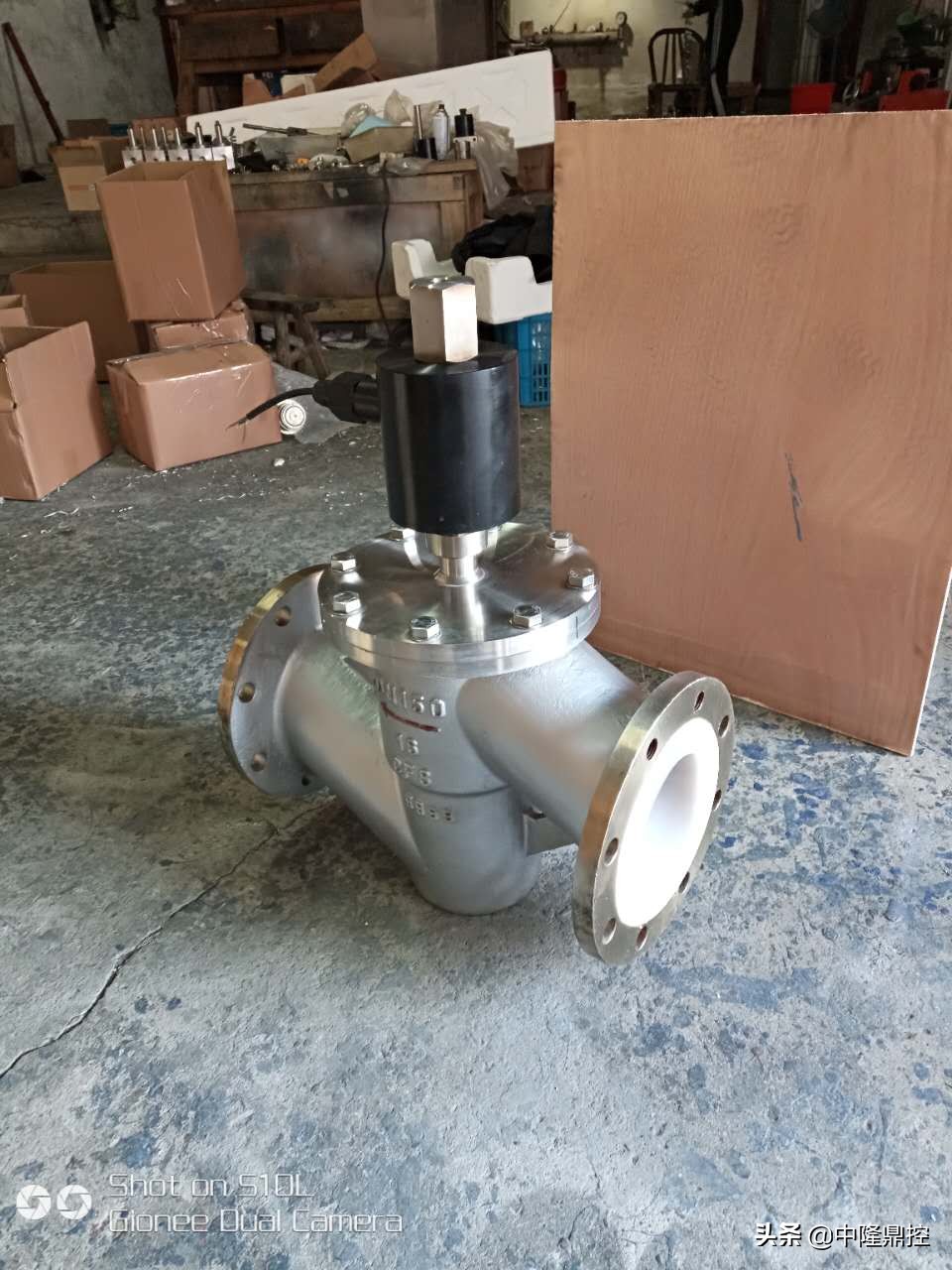

规格参数及安装尺寸
|
型号规格② |
通径DN[mm] |
功率消耗 |
工作压力［bar］ |
阀体材质 |
Kv值[m3/h] |
内螺纹连接 |
法兰连接 |
|||||
|
G螺纹 |
L |
H |
L |
H |
孔距 |
螺母 |
||||||
|
ZDF15 |
15 |
≤25W |
B16级：0.4-16 |
黄铜（特制：不锈钢） |
2.8 |
1/2〃 |
90 |
150 |
120 |
170 |
Φ65 |
4-Φ13 |
|
ZDF20 |
20 |
5.0 |
3/4〃 |
105 |
160 |
126 |
180 |
Φ75 |
4-Φ13 |
|||
|
ZDF25 |
25 |
8.5 |
1〃 |
120 |
170 |
140 |
192 |
Φ85 |
4-Φ13 |
|||
|
ZDF 32 |
32 |
12 |
1 1/4〃 |
140 |
195 |
140 |
250 |
Φ100 |
4-Φ17 |
|||
|
ZDF 40 |
40 |
18 |
1 1/2〃 |
145 |
200 |
145 |
235 |
Φ110 |
4-Φ17 |
|||
|
ZDF 50 |
50 |
28 |
2〃 |
160 |
210 |
160 |
245 |
Φ125 |
4-Φ17 |
|||
|
ZDF 65F |
65 |
≤40W |
B16级：0.5-16 |
铸铁铸钢不锈钢 |
45 |
240 |
265 |
Φ145 |
4-Φ18 |
|||
|
ZDF 80F |
80 |
70 |
270 |
275 |
Φ160 |
8-Φ18 |
||||||
|
ZDF 100F |
100 |
110 |
350 |
372 |
Φ180 |
8-Φ18 |
||||||
|
ZDF 125F |
125 |
≤50W |
B16级：1-16 |
铸钢不锈钢 |
180 |
360 |
415 |
Φ210 |
8-Φ18 |
|||
|
ZDF 150F |
150 |
250 |
445 |
440 |
Φ240 |
8-Φ22 |
||||||
|
ZDF 200F |
200 |
420 |
495 |
480 |
Φ295 |
12-Φ22 |
||||||
|
ZDF 250F |
250 |
660 |
620 |
530 |
Φ350 |
12-Φ26 |
||||||
|
ZCDF 300F |
300 |
700 |
580 |
Φ410 |
12-Φ26 |
|||||||
|
ZCDF 350F |
350 |
790 |
640 |
Φ470 |
16-Φ26 |
|||||||
注解：①流体若含有杂质，应在电磁阀前端管路上安装过滤阀（滤网≥60目），且无凝固或结晶现象；②型号规格后加F表示法兰式接口，螺纹略，加-E表示防爆型，加-S表示手动开关，加-X表示阀位信号反馈（限≥DN50）；备注：安装方式，建议水平安装，若需垂直安装（订货时应提出，且在型号后加－V表示），可另配电子定时控制开关。
