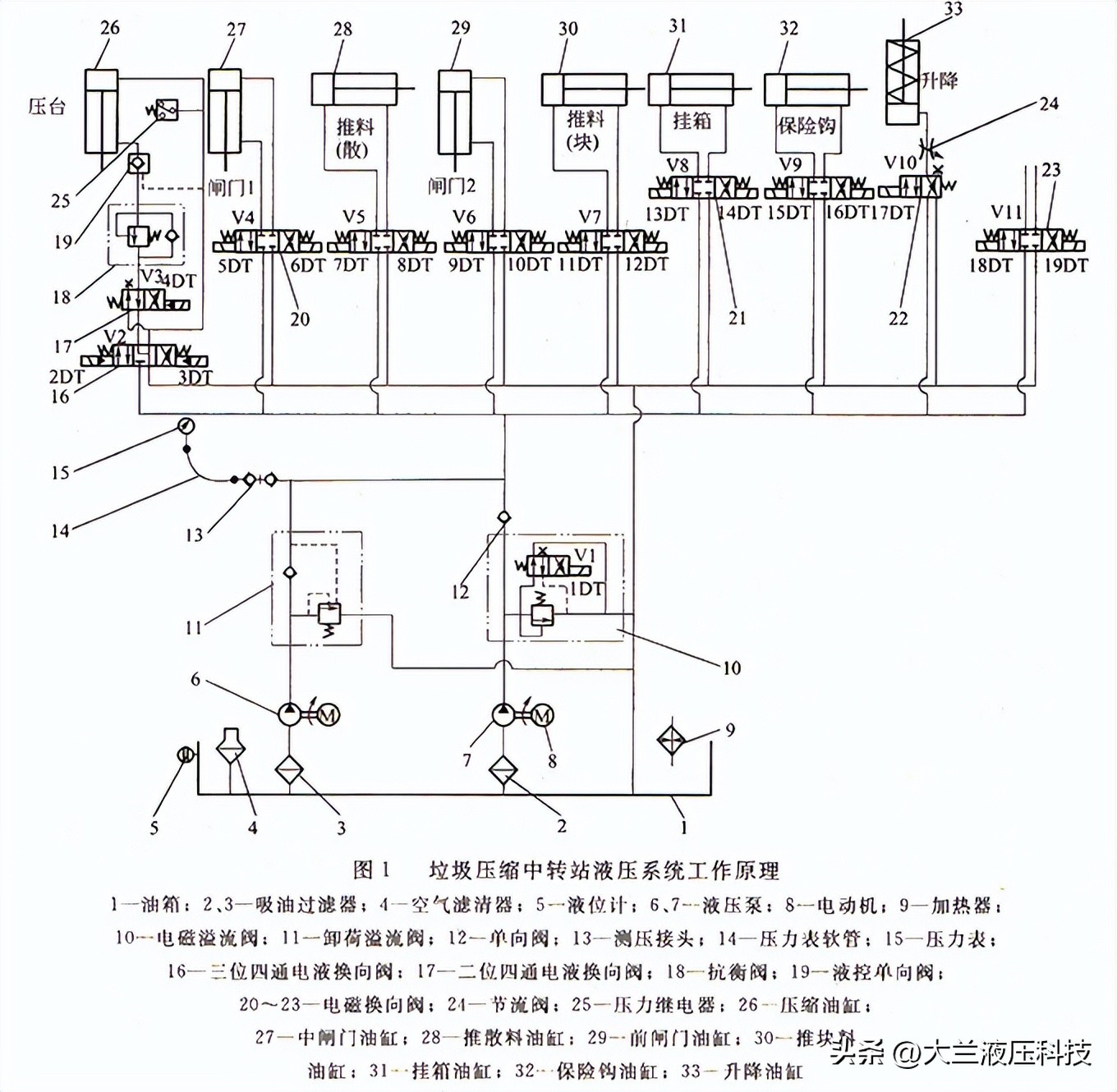

垃圾压缩中转站液压系统工作原理如图1所示。该液压系统所实现的动作工况如下。
①压台上升、快速下降（差动连接）、压缩，并能完成垃圾箱升降动作，手动操作并能实现任意位置停止。（压台油缸）
②垃圾箱中闸门升降。（中闸门油缸）
③压头挂箱、脱箱，以便完成垃圾箱升降动作。（挂箱油缸）
④散料垃圾推出、退回。（散料推料油缸）
⑤单作用油缸上升、靠自重下降，升降速度可以调节。（升降油缸）
⑥推箱油缸前进、退回。（推箱油缸）
⑦前门升起、落下。（前门油缸）
⑧压缩后块状垃圾推出、退回。（块料推料油缸）
垃圾压缩中转站液压系统工作原理
对于动作①，从实现高效和降低能耗的角度，本液压系统采用高低压泵供油的方式，高压泵选用内啮合齿轮泵，低压泵选用大排量叶片泵；为避免高压噪声，高压泵零载荷启动，低压时双泵同时供油，以达到快速高效的目的；高压时由高压泵单独供油，低压泵卸荷；如此高低压泵交替工作，以达到节能、高效及降低噪声的目的。
压台油缸采用差动回路转换，以达到油缸在空行程时实现快速，提高工作效率；设置液控单向阀和抗衡阀，避免压台自重下落，提高了安全性。其可以同时完成装车时垃圾箱的提升和下降动作。
对于动作②～⑧项．均由各自独立的液压换向阀控制回路来实现，其中第⑤项为单作用油缸升降，升降速度可以调节。增设了一组换向阀⑨以备用。
由于用户在华北地区，考虑到北方冬季寒冷因素，液压系统增加了液压油加热及温控装置。
