引用一位条友的评论，作为该合集的引言：“早期传统工控屏有相当一部分采用伪彩屏，大多数为夏普生产，主要用在数控机床、首批彩屏示波器等领域，这类屏已经到了寿命末期，而设备大多依然在服役，出现了大量的替换需求。配件需求旺盛但全新原厂屏存世量稀少，目前同类尺寸可替换大多数接口不兼容。可否出一期文章梳理一下相关技术，是否有更好的替代方案？”

上世纪90年代是液晶显示技术快速迭代发展的时期，出现了很多存在时间十分短暂、用量又少的大尺寸单色STN和伪彩CSNT/DSTN液晶屏。参与这些液晶屏生产的，主要是一众耳熟能详的日系企业，如SHARP、Citizen、CASIO、Hitachi、Kyocera、SANYO等。由于年代久远、存在时间又短、出货量又小，导致很多备件获取几乎是不可能的事情了。

在注塑机、示波器等仪器设备维修市场中，对这些古董液晶屏的替换升级，一直存在着广泛的需求。本文就这些老旧液晶屏的替换升级归纳为三种方法。

方法1.原型号替代

可以在某宝上直接搜索液晶屏型号，运气好的话可以买到拆机件直接替换。

该方法最为简单，无需了解接口定义、信号时序等技术问题，维修工人都可以完成。

方法2.找兼容型号替代

这里所指的兼容型号是指同年代的信号时序相同、分辨率相同的液晶屏。如果能找到兼容型号液晶屏，替换升级主要是完成以下几个方面的工作：

1)改造连接线。根据前后两款液晶屏的接口信号定义，重新调整连接线的线序和插座样式。

2)改造驱动电源、对比度调节电压。不同的液晶屏使用的驱动电源电压不同，有用正压、也有用负压。需要根据所用液晶屏的规格参数要求，改造电路板上的驱动电源。

3)改造结构固定方式。这些古董液晶屏，接口信号定义、结构尺寸都没有统一的规范要求。

主要难点：寻找原液晶屏规格书和兼容型号液晶屏的规格书。如果没有规格书，接口信号定义和时序波形信息很难准确获取，连接线和驱动电源的改造也就无从下手了。这些年代久远的古董液晶屏，部分型号在互联网上都没有丝毫痕迹，寻找规格书就成了很难很难的事情了。

该方法需要具备点硬件电路知识。

方法3.用TFT液晶屏替换升级

用目前广泛流行使用的TFT液晶屏替换升级原单色STN、伪彩CSNT液晶屏。TFT液晶屏具有价格便宜、资料齐全、显示效果好的优点。但是TFT液晶屏与单色STN、伪彩CSNT液晶屏相比，其接口信号时序完全不同，不可能直接用TFT液晶屏替代单色STN、伪彩CSNT液晶屏。

主要难点：

1)接口信号时序转换。由于TFT液晶屏采用的是一个时钟对应一个像素数据，每种颜色数据宽度为6位或者8位。而EL屏、单色TN/STN屏、伪彩CSTN/DSTN屏采用的是一个时钟对应多个像素时钟数据，每种颜色数据宽度固定为1位。所以，根本不可能直接将这些老旧接口的主板直接连接到TFT屏上，必须要经过信号转换。

2)结构设计。替代的TFT屏在窗口尺寸、外形尺寸、固定孔位很难与原结构完全匹配，外观很难做到完美状态。

3)部分单色STN、伪彩CSTN液晶屏规格书难以获得，其接口定义和时序波形信息很难准确获取。

在本人看来，要完成用TFT液晶屏替换升级单色STN、伪彩CSTN液晶屏，是个典型的软硬结合的设计项目了。除非设备的残余价值较大，否则就没有必要走这条升级替换的道路了。下一篇叙述接口信号时序转换的基本原理，欢迎关注！

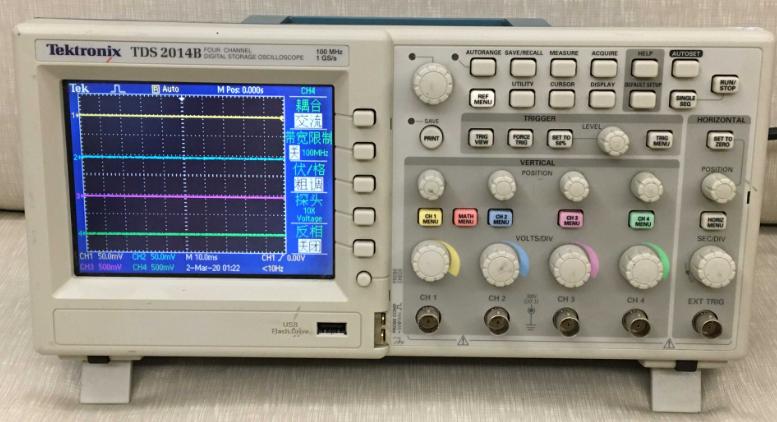

图1 使用伪彩CSTN液晶屏的泰克示波器

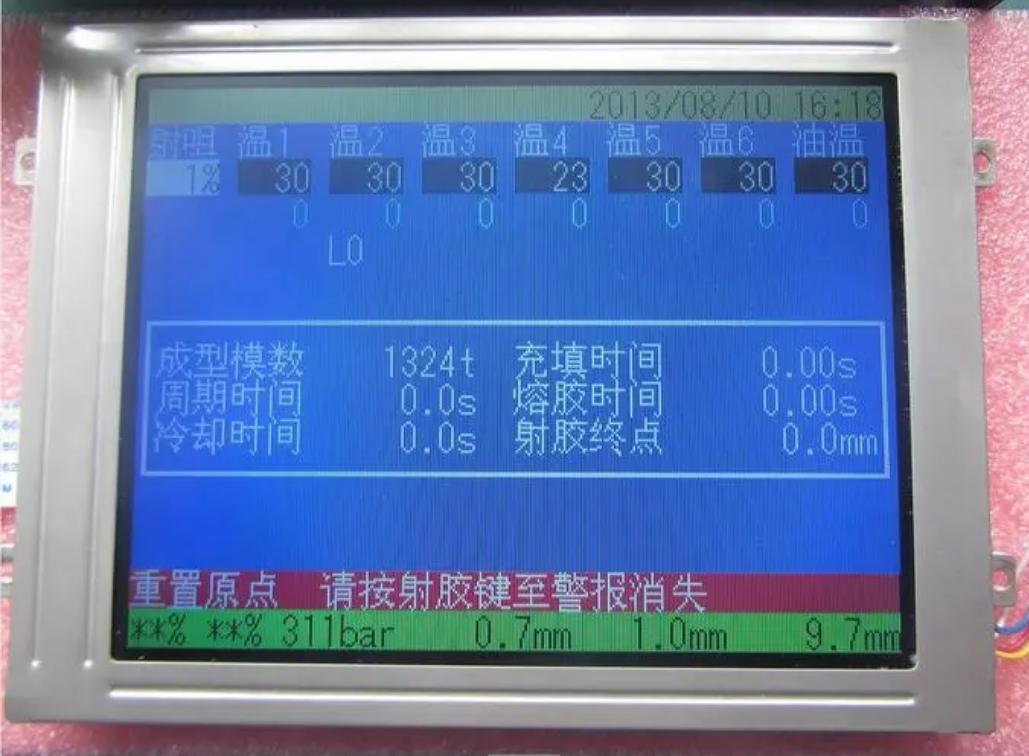

图2 注塑机伪彩CSTN液晶屏界面

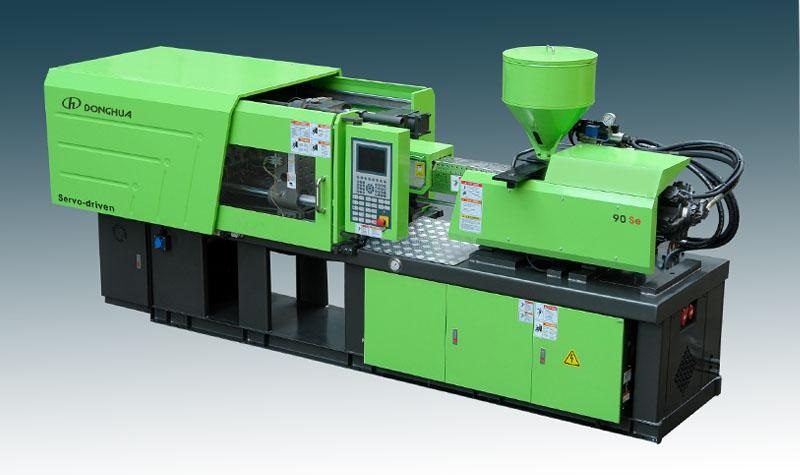

图3 注塑机
