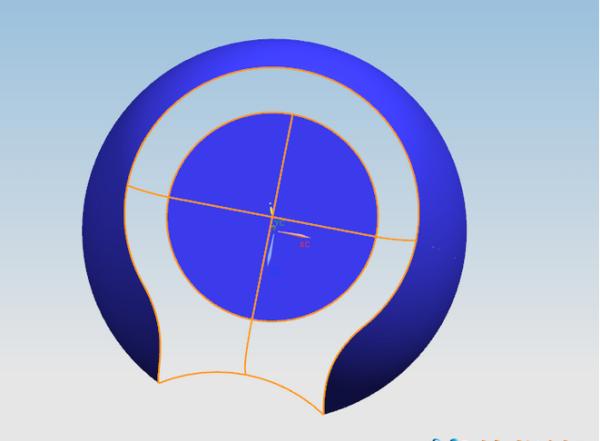

在曲面造型中对于新手来说，曲面的边境比较多或者曲面边境不规范时就不会如何着手拆分了，现在教你如何在不规范的曲面拆分技巧，也让你了解到在产品设计中曲面造型并不算太难，主要懂得撑握一些拆分构面的规律方法，就能够处理在生活中看到很多产品的外观面做法了，如图下说明；

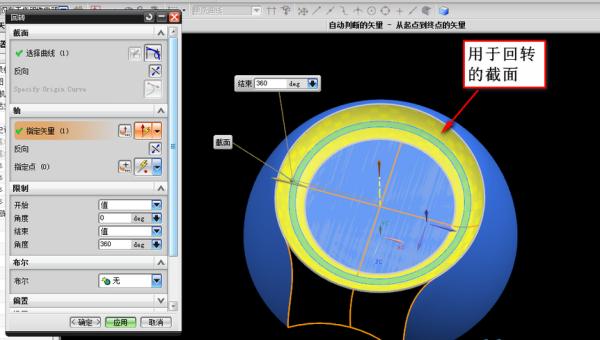

步骤2；所给出的弧线作为截面线，绕垂直轴旋转生成黄色的曲面。

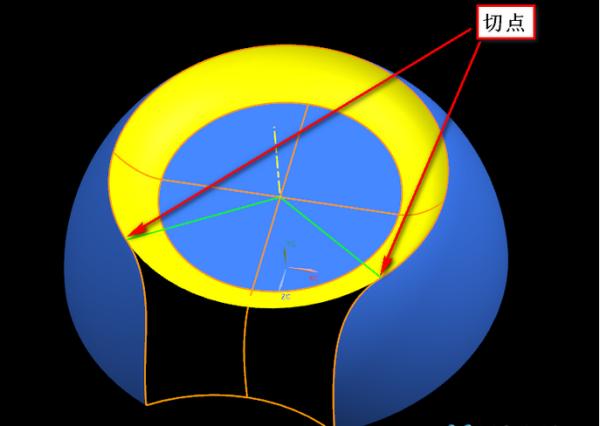

步骤3；分别作两条直线连接切点和圆心对接。

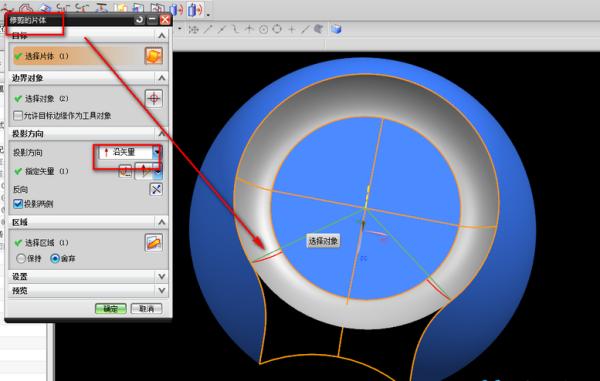

步骤4；用修剪片体功能，两条直线为参考线沿投影垂直方向再用修剪曲面。

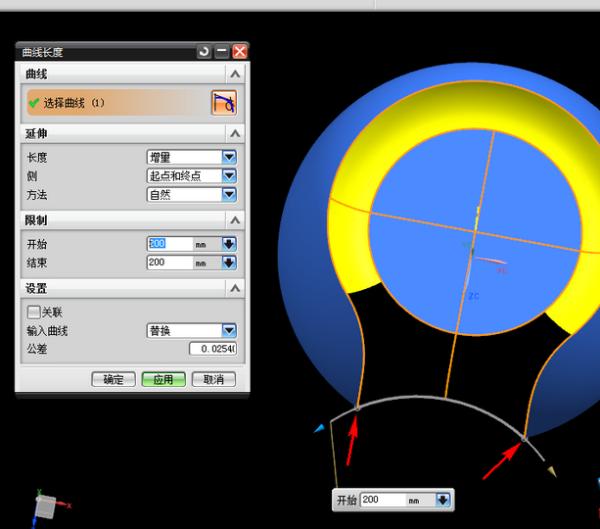

步骤5；将底面上的圆弧线两头适量延伸，并在交点处将基打断。

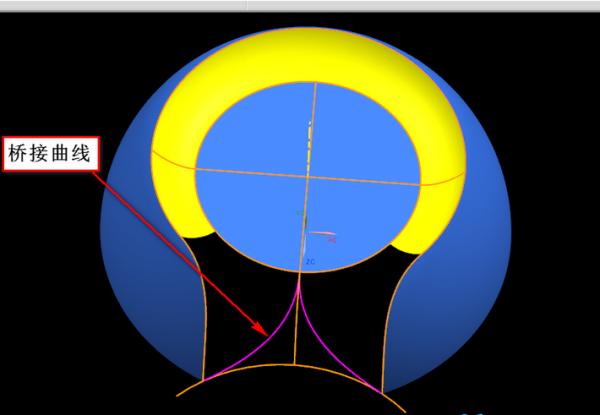

步骤6；将圆弧面上的中线分别与两条延长的曲线，进行桥接曲线（相切连续）

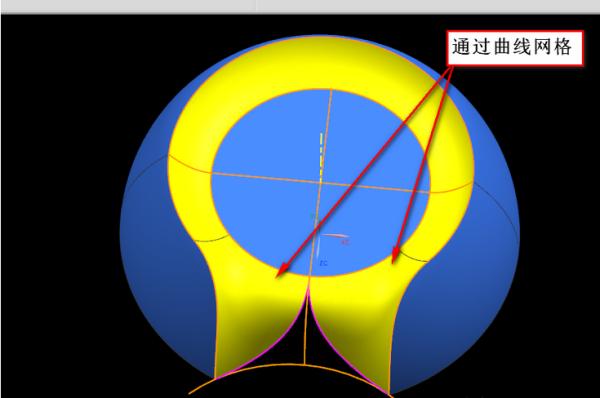

步骤7；左右侧是相同可用镜像，通过曲线网格（约束，原有黄色曲面与中间曲面相切过度顺滑。

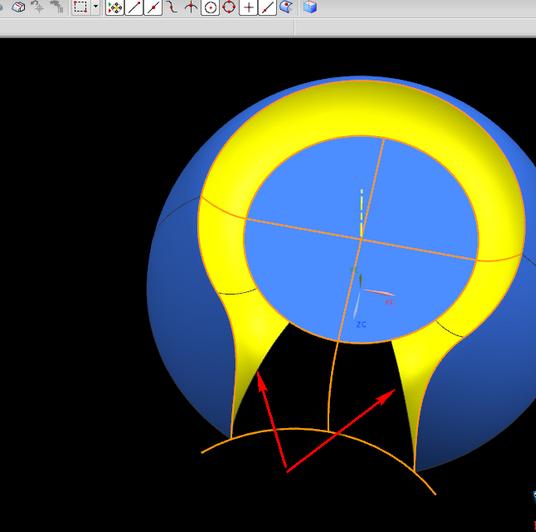

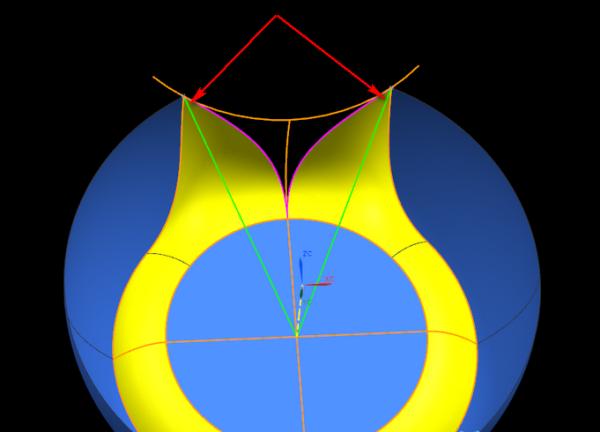

步骤8；分别作两条直线，一端对接交点，另一端对接圆心，沿垂直正方向进行投影到曲面上。
步骤9；然后利用投影的曲线作参照，再通过修剪片体。

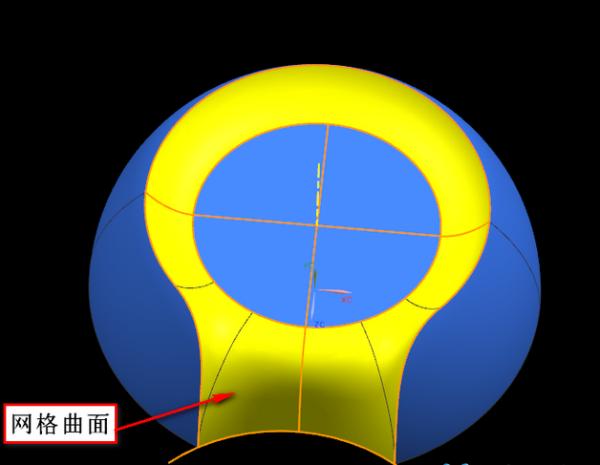

步骤10；修剪完曲面就符合曲线网格的条件（约束，原有黄色曲面与中间曲面相切过度顺滑。
