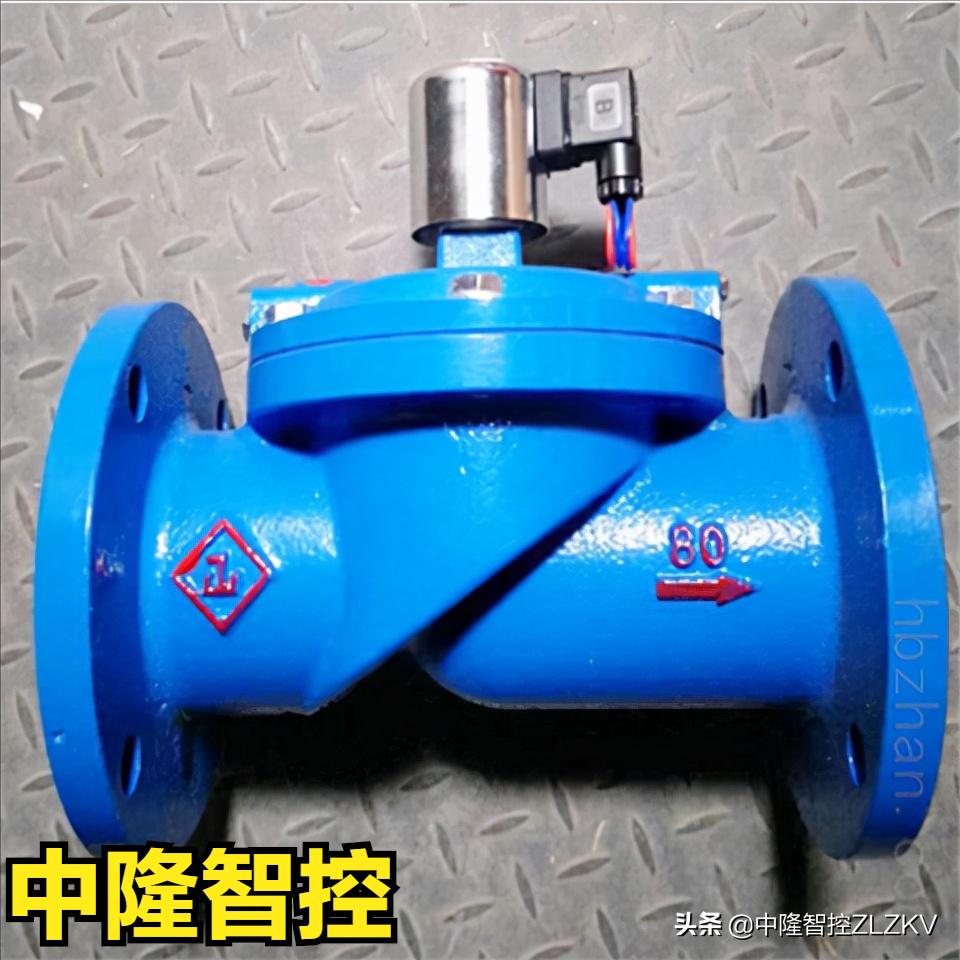

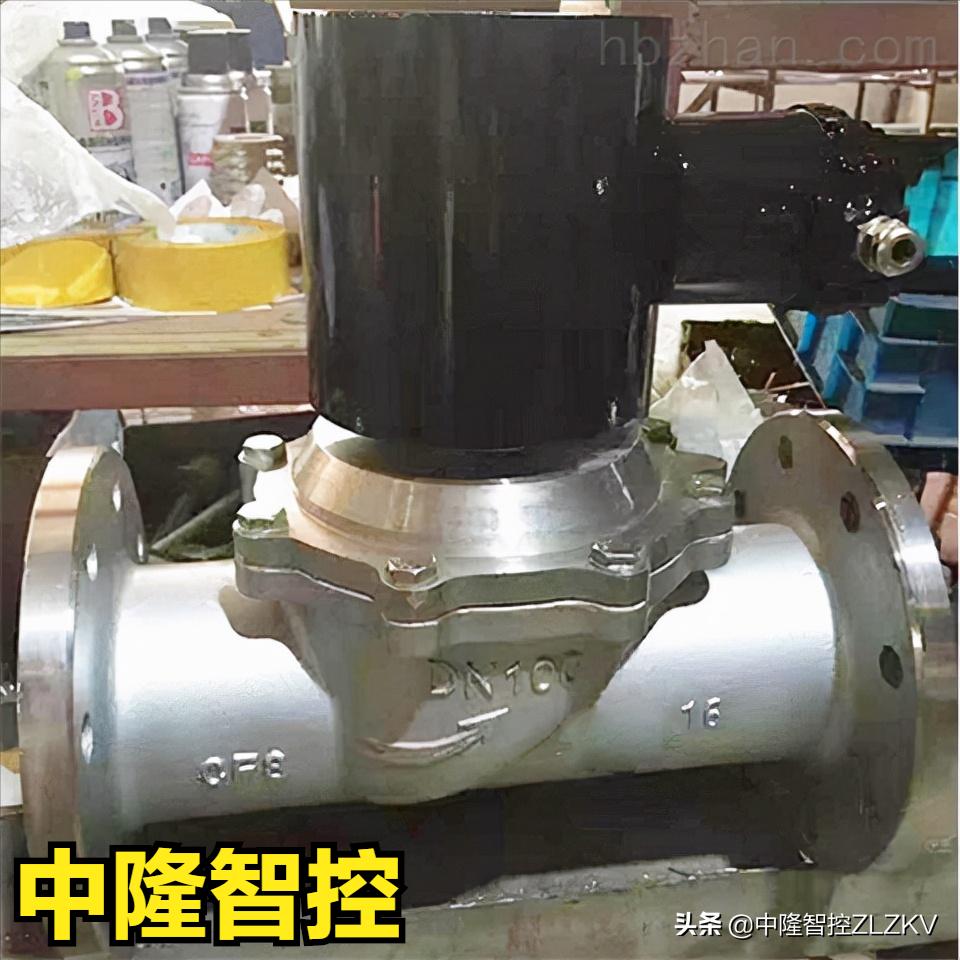

「中隆智控」DF(ZCS)液用电磁阀说明书

『DF(ZCS)液用电磁阀』供应商，本司供应的【液用电磁阀】质量先行、价格合理、售后服务较完善。『DF(ZCS)液用电磁阀』适用于轻重工业及楼宇管道。流体前进的道路上，让中隆智控阀门为您排忧解难！【电磁阀】可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品概述：

DF(ZCS)液用电磁阀介质流向与电磁阀箭头保持一致,线圈向上,允许倾斜度小于30° 12 响应时间 φ3～φ50≤1秒关≤2秒 φ3～φ50≤。

DF(ZCS)液用电磁阀 水液电磁阀应用范围：

DF(ZCS)液用电磁阀是清水自动控制系统中常见的管路开关元件，被应用于印染、清水、电厂、石油、化工、冶金、纺织、食品、造船、医疗、环保、城市及其他各行业部门的清水输送管路中，完成清水输送管路系统中介质的自动控制，是实现清水输送管路自动化控制理想选择。

水用电磁阀型号：DF(ZCS)液用电磁阀通径：50MM-400MM 水用电磁阀使用压力：0.8MPA -1.6MPA

水用电磁阀连接方式：法兰连接 水用电磁阀操作形式：电磁线圈通电 水用电磁阀主要功能：起开关作用

水用电磁阀使用介质：水工业管道 水用电磁阀材质：不锈钢 水用电磁阀标准：机械部标准或定做非标

DF(ZCS)液用电磁阀工作原理：

通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。

水用电磁阀根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电， 产生电磁力将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外泄，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀呈通路状态。当线圈断电，磁场消失，活动铁芯复位，封闭副闭口，断而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。常 开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门 关闭。当线圈断电后，磁力为零，衔铁和副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压 差作用向上升起，主阀打开，阀门开启。

技术参数：

安装尺寸：
