双控改单控开关怎么接线图 (三开双控做单控使用如何接线)

一、 一开单控开关接线图

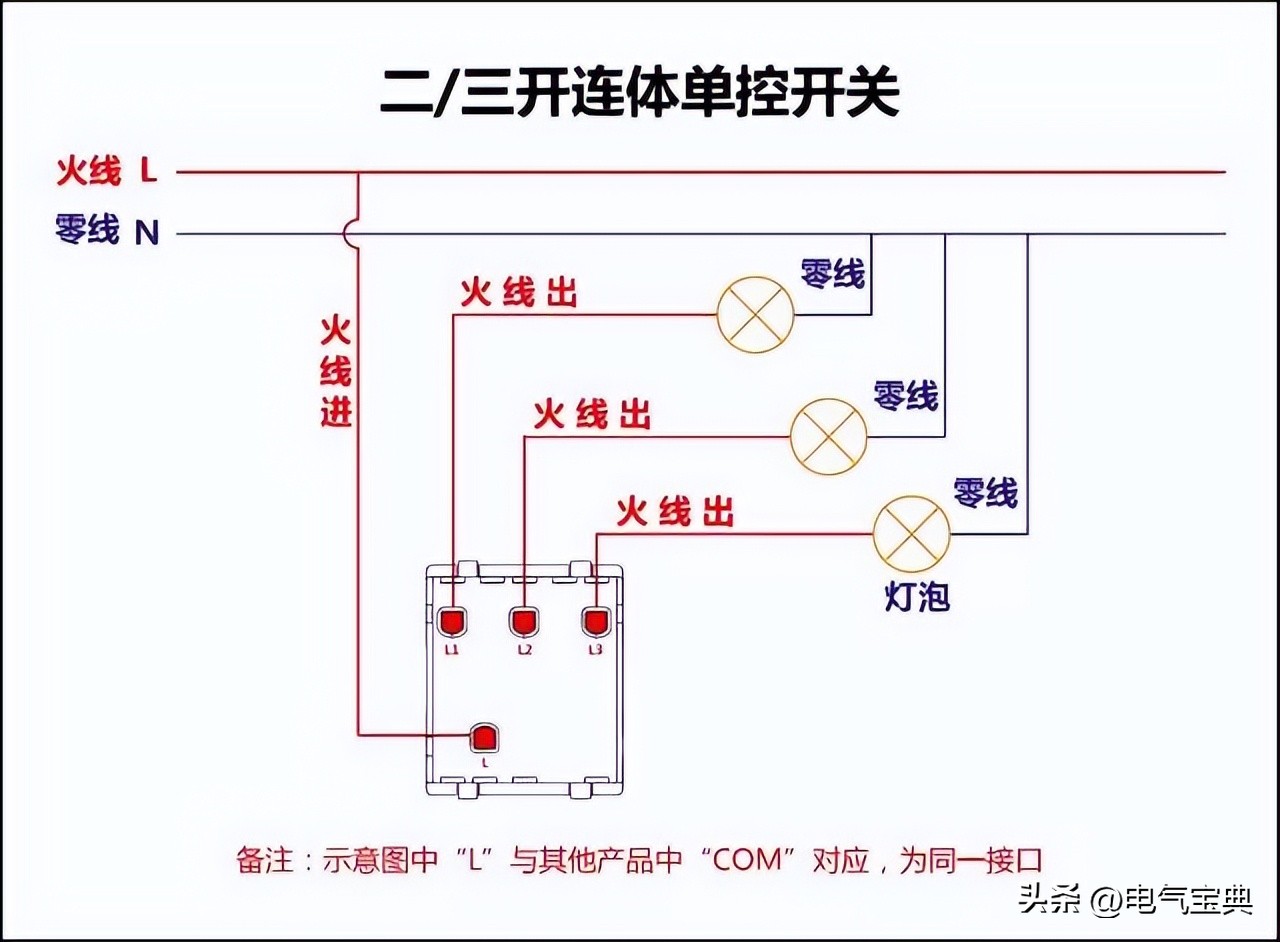

二、 二三开连体单控开关接线图

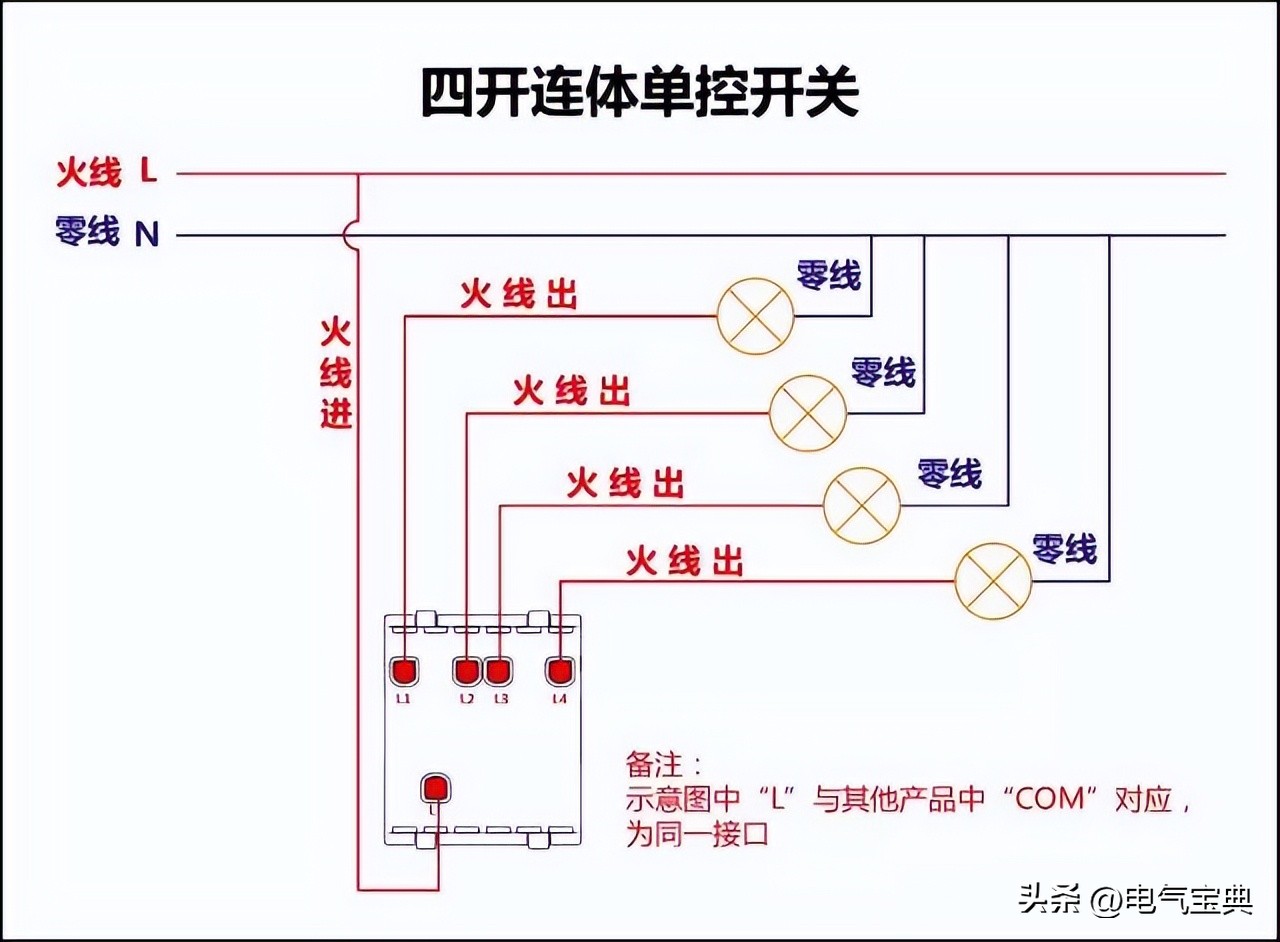

三、 四开连体单控开关接线图

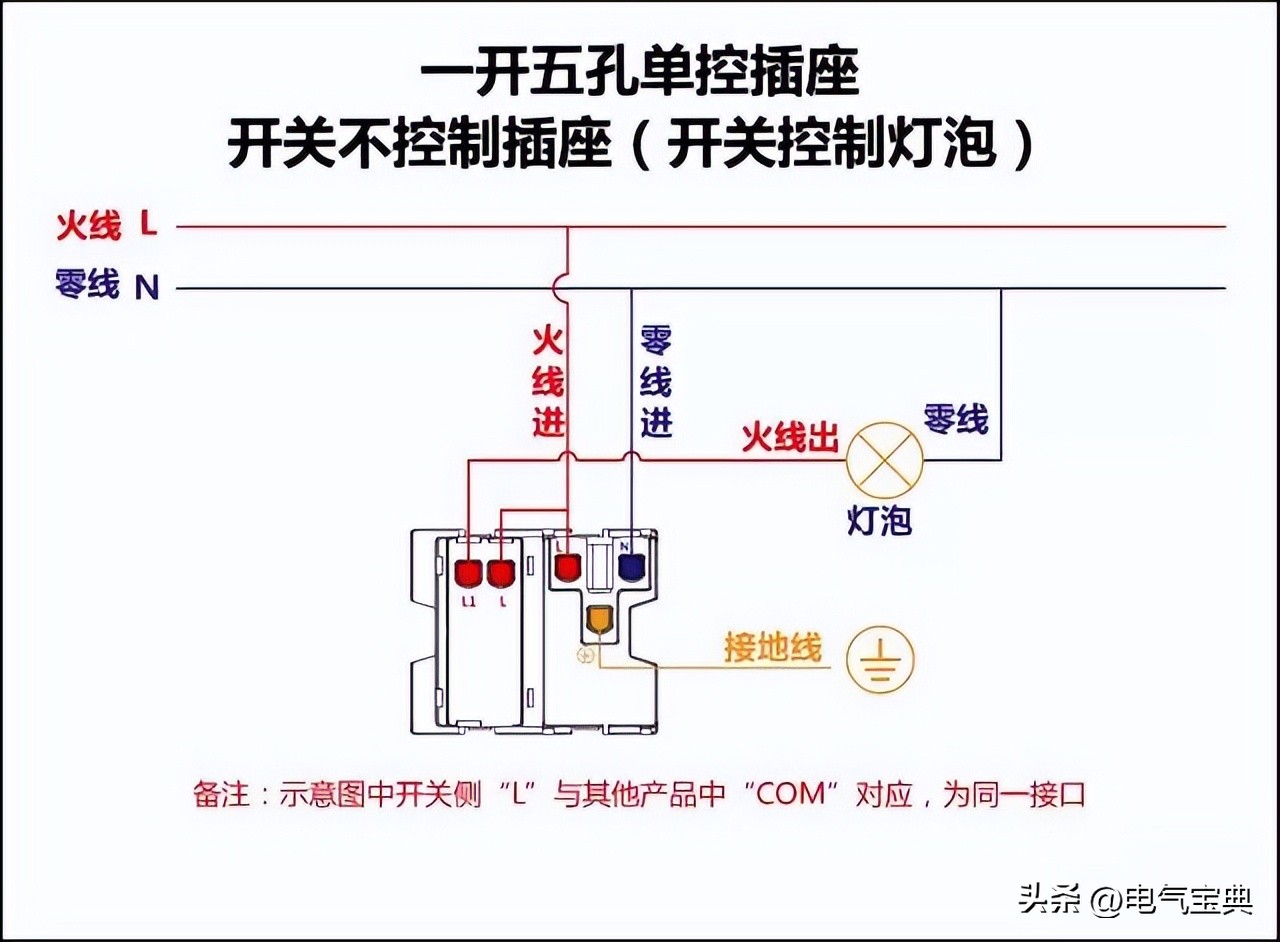

四、 一开五孔单控插座接线图

五、 二开五孔单控插座接线图

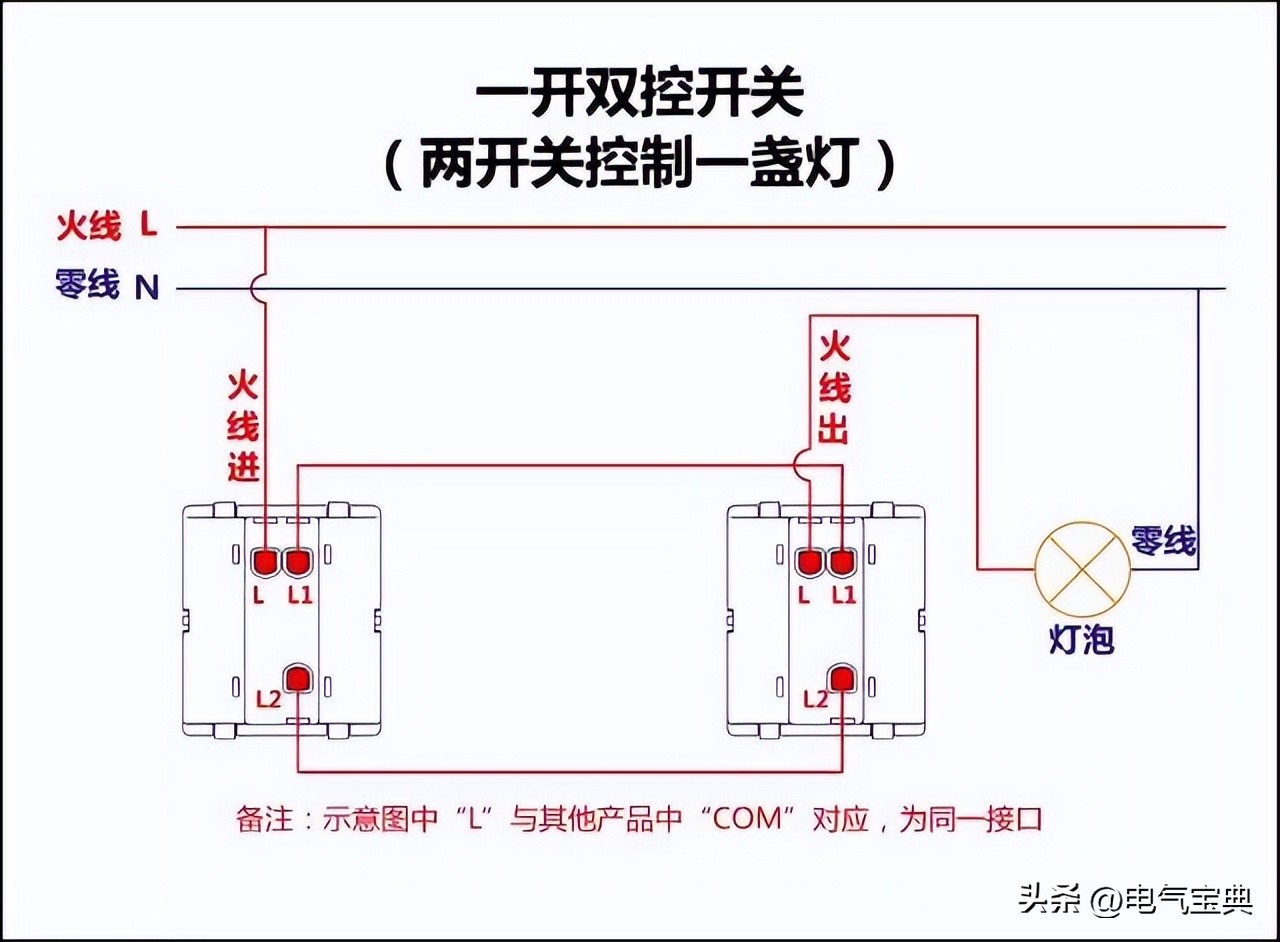

六、 一开双控开关接线图

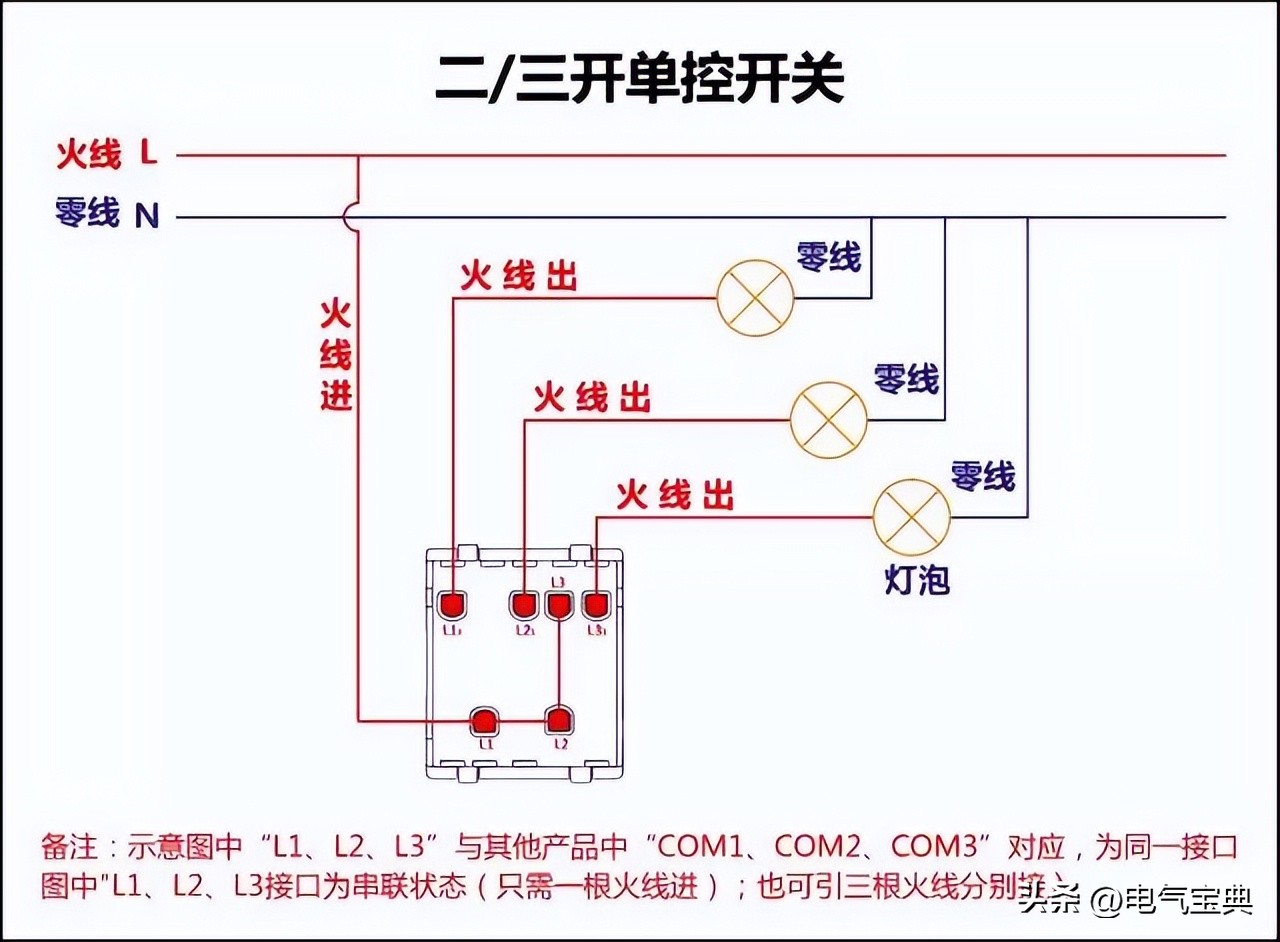

七、二三开单控开关接线图

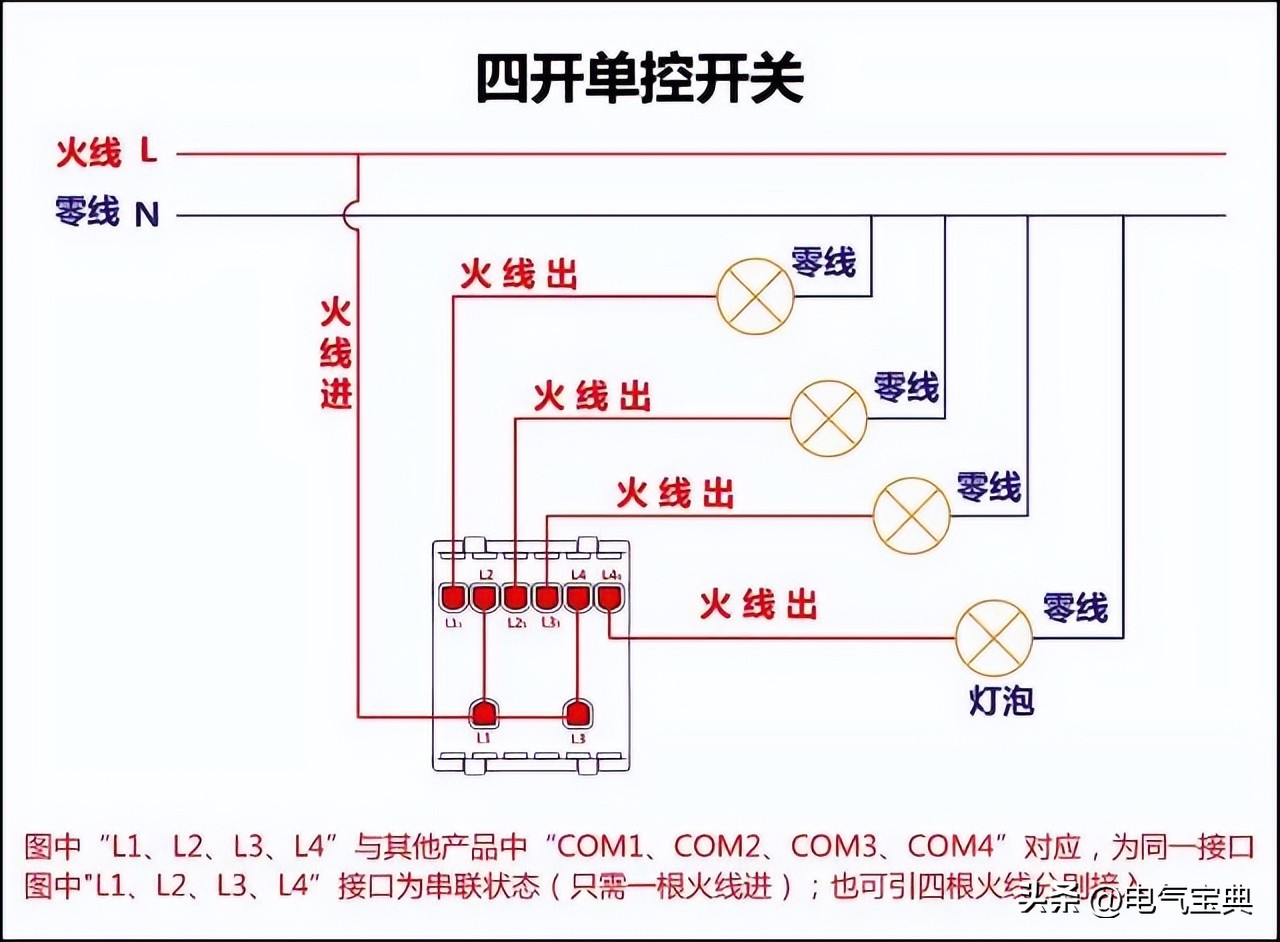

八、 四开单控开关接线图

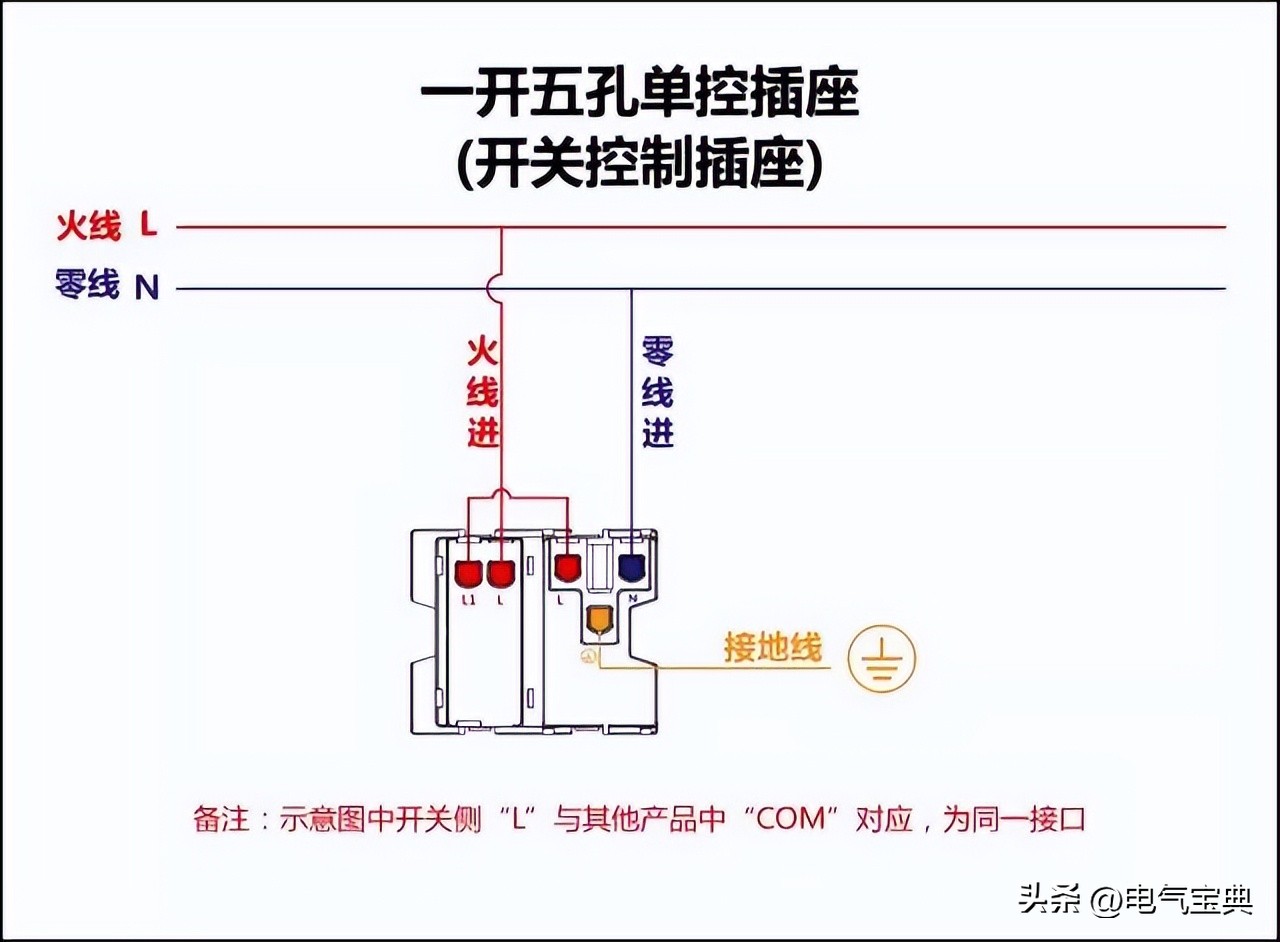

九、一开五孔单控插座接线图

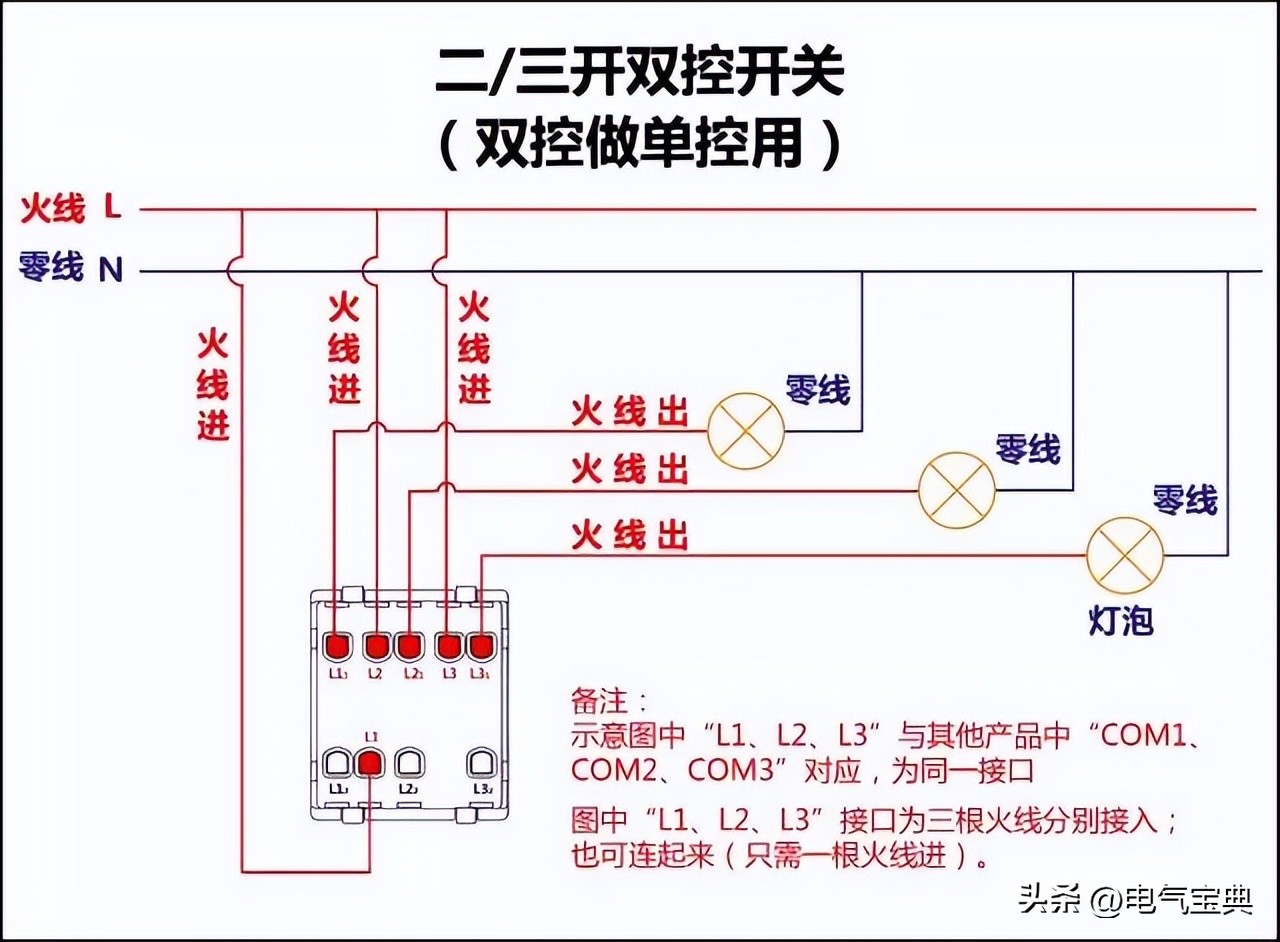

十、二三开双控开关接线图

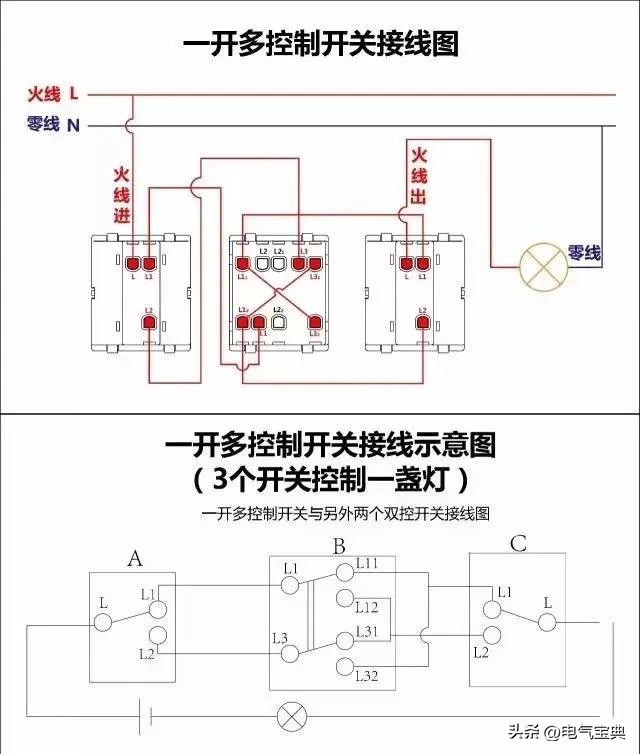

十一、 一开多控开关接线图

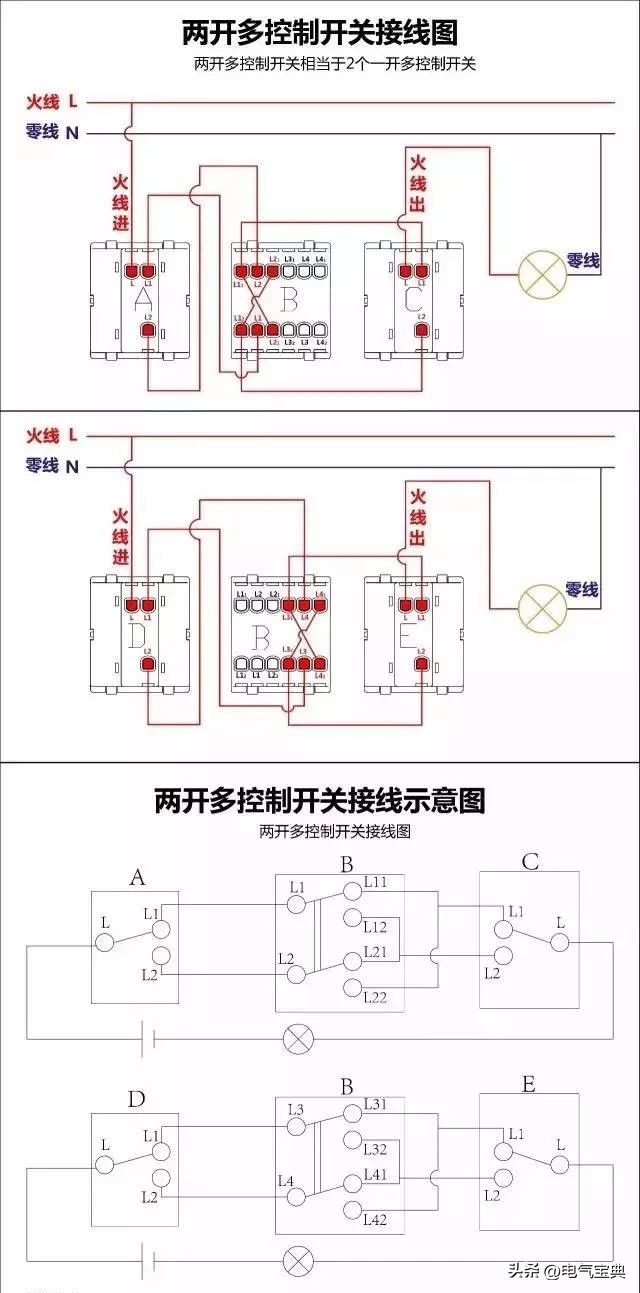

十二、 两开多控开关接线图
