前几章我们讲过了电压互感器的原理和精度等级，今天小编带大家来学习单相电压互感器的二次接线方法。

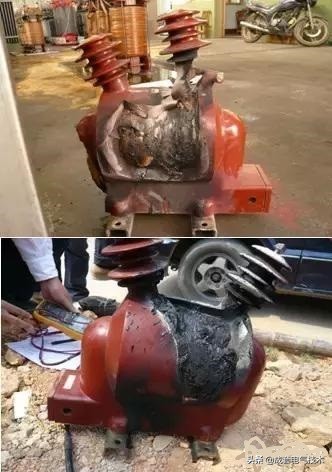

学好电压互感器的二次接线非常重要，如果盲目的乱接线会导致电压互感器爆炸。
正好小编这里有一台单相PT，一起来看看吧

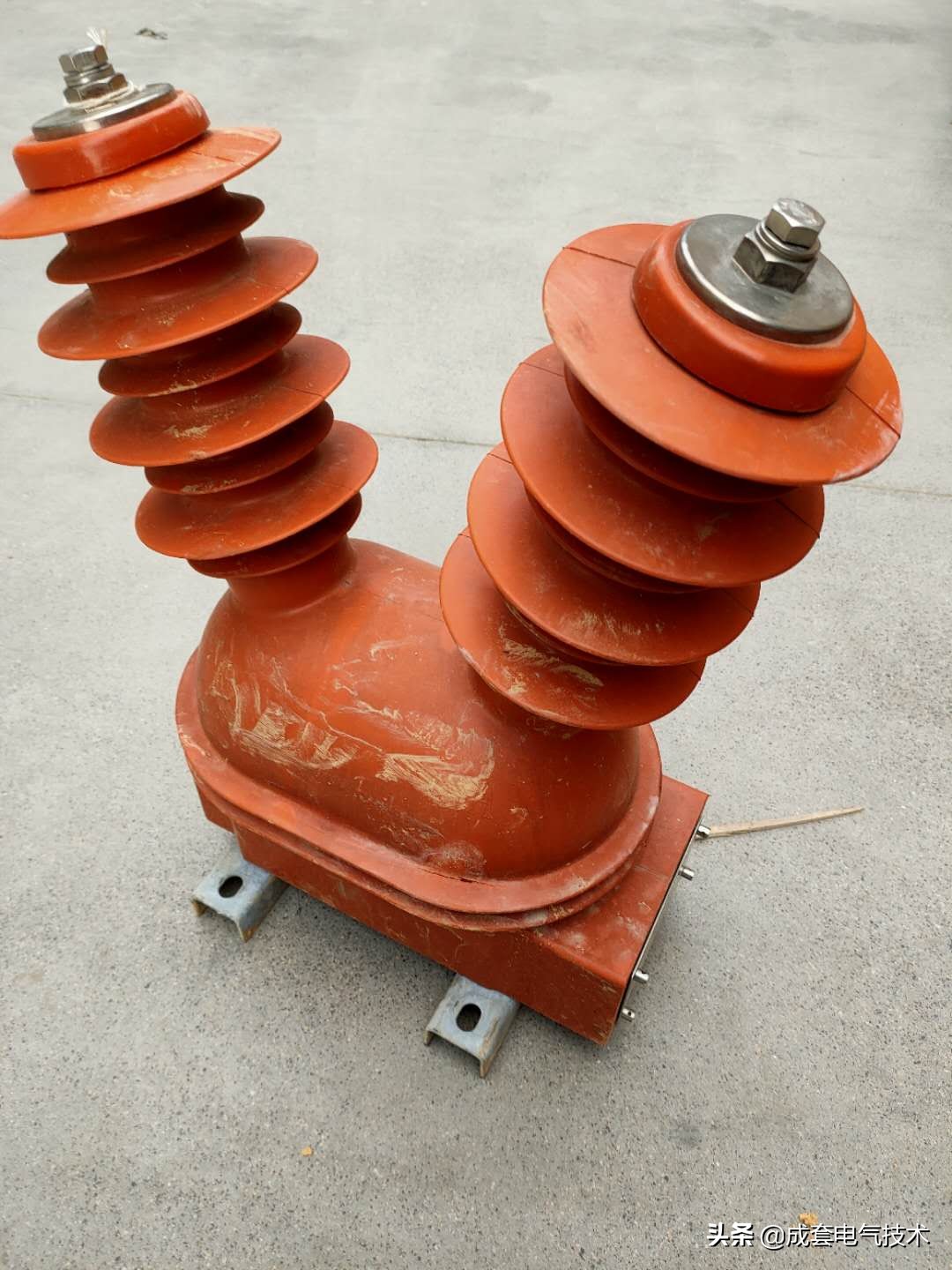

整体图：

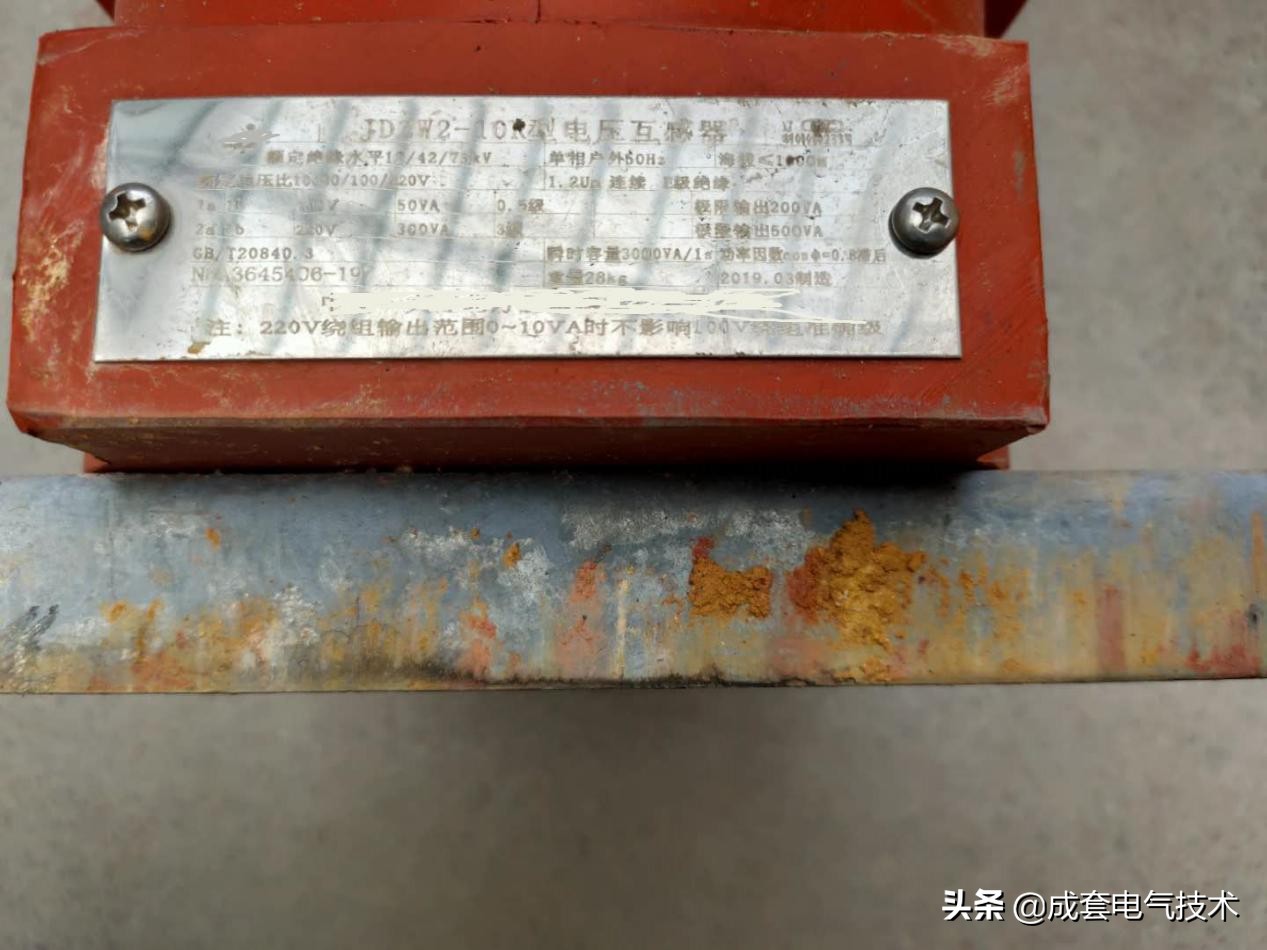

铭牌信息

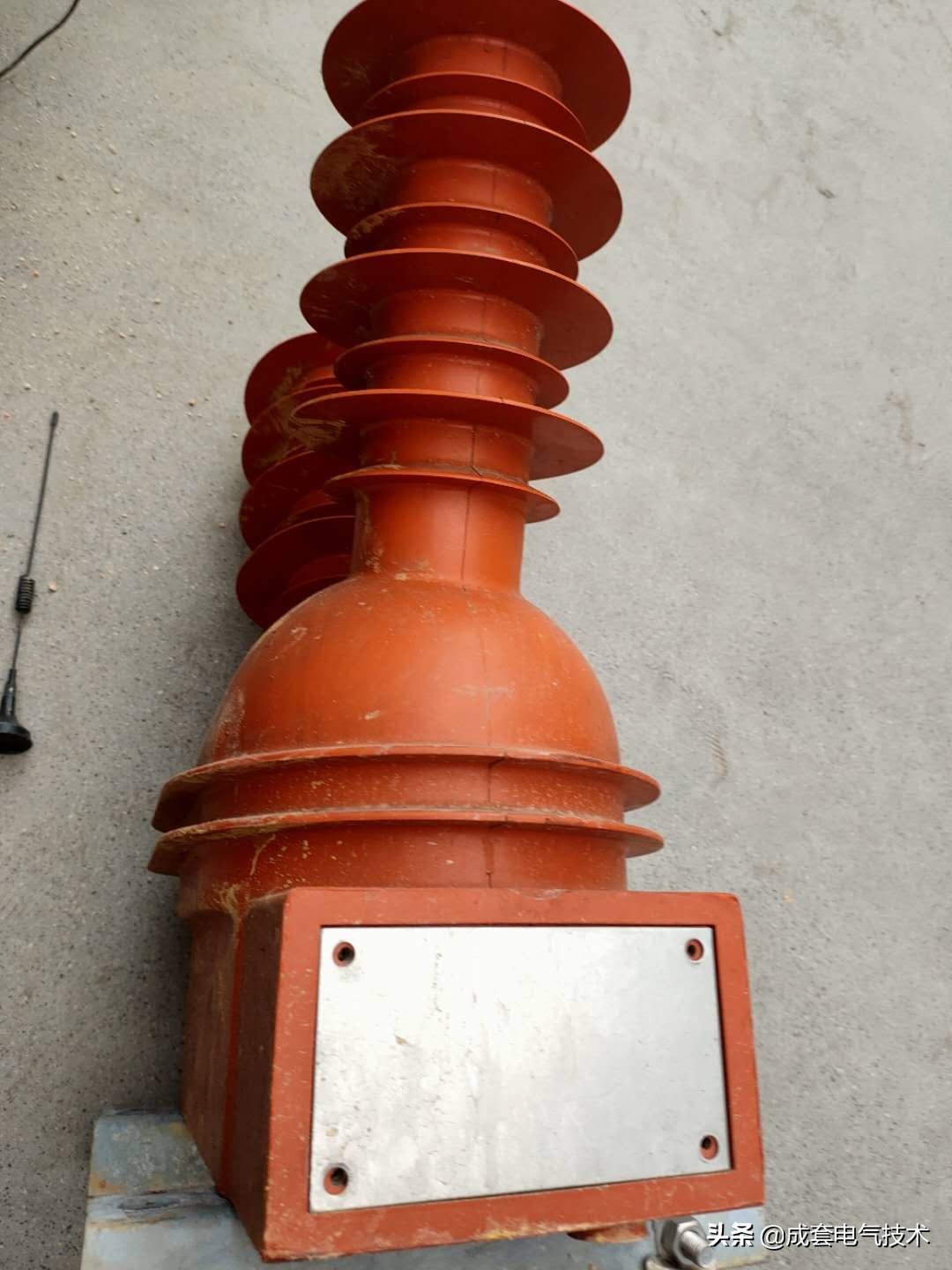

二次接线侧
二次接线内部
如图所示：
二次侧接线部分有4个接线端子，分别为：1a .1b. 2a .2b
其中1a. 1b 为一组，输出电压为100V（测量用，其中1b要接地）
2a . 2b 为一组，输出电压为220V(供电用，其中2b要接地）
注意：接线时只能选择接一组，要么接1a1b要么接2a2b，没有其它接法，不能接1a2b,1a2a,1b2a等，切记！
