切割系列，高儀 EARTH MAN 14.4V 充電式 電気のこぎり详拆+清洗+维修测试！
欲望无穷大，经常手锯木板，那时候就常想，有个电动的多好 ，于是网上观望，不懂的有多少？220V,110V ，18V 12V,7.2v 6v ,电机直款，携款的，贵的，贱的 。。。综合考虑，来个18V以下的为好，之前看坛友晒60多元的，好是羡慕 ；看二师兄的6V马刀，玩具咱不要 。终于搞到一把，有空清理出来。分享给大家 ！什么工具你没有，臆想都是瞎扯淡 ！
一、外观展示
马刀都可以做什么呢？来几张图展示一下。

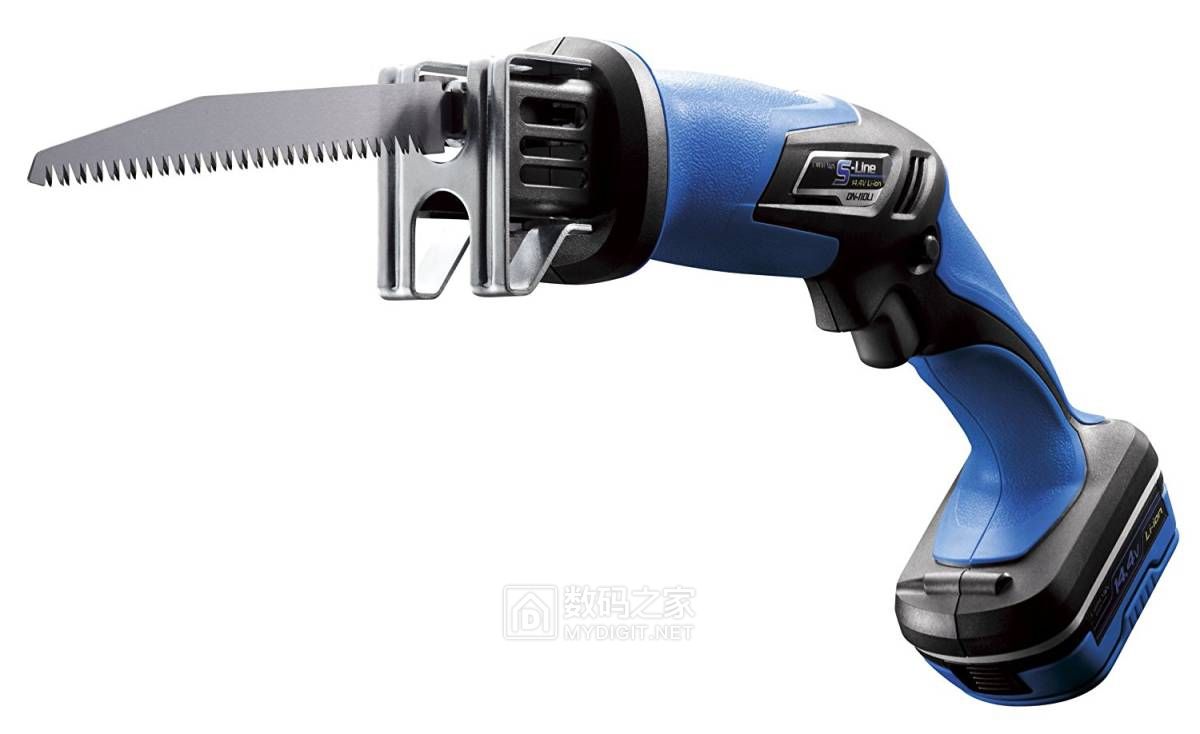

这把马刀的原图

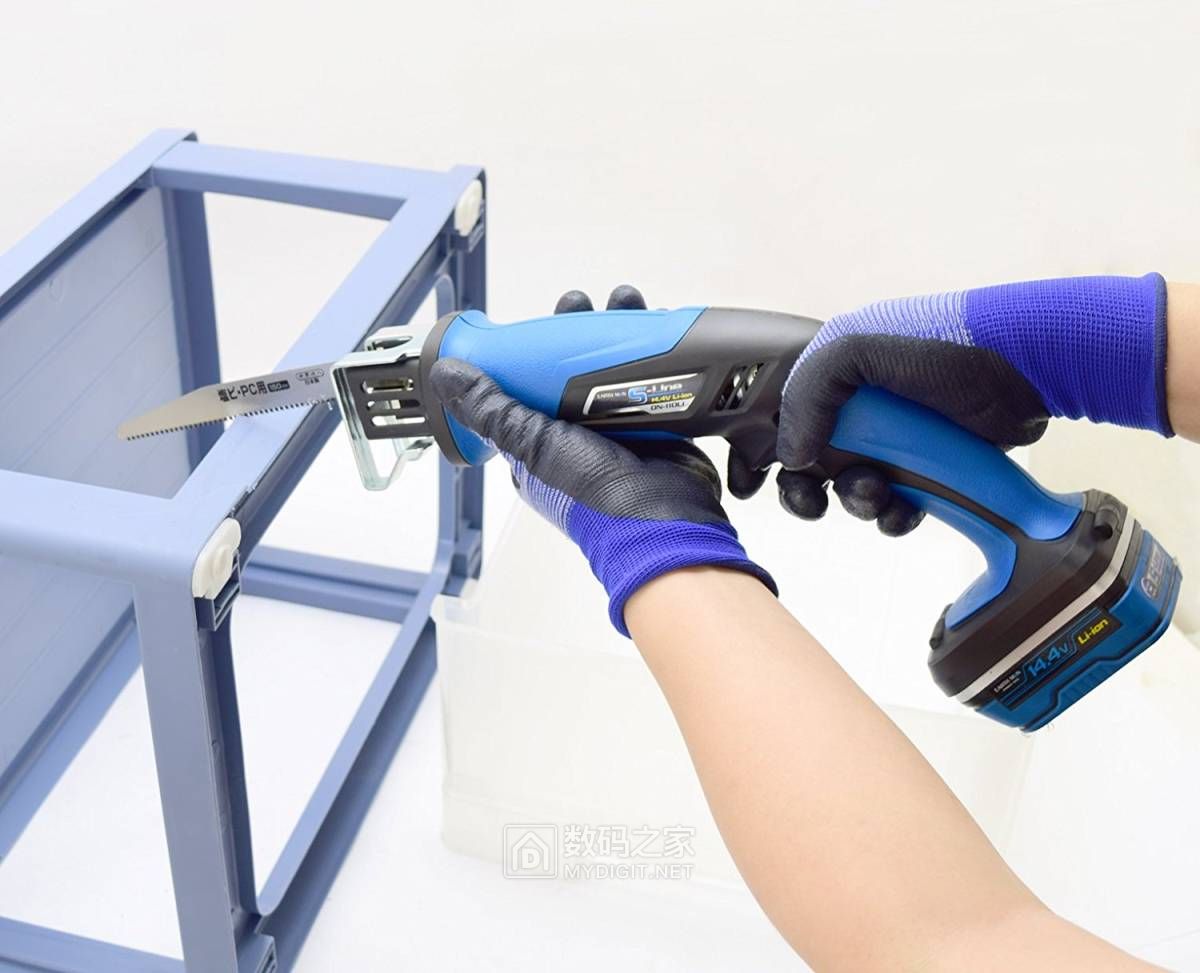

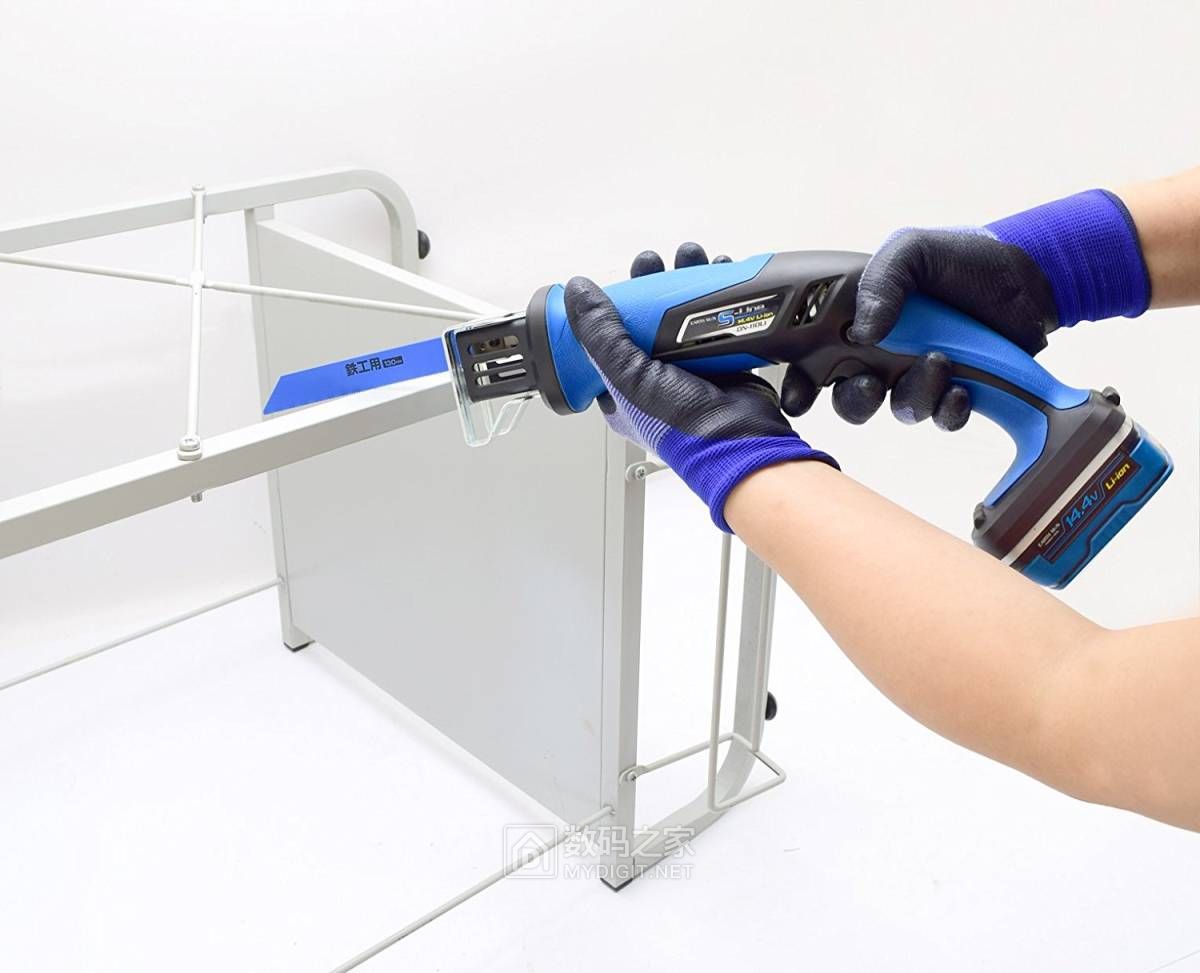

作用之一
作用之二
作用之三

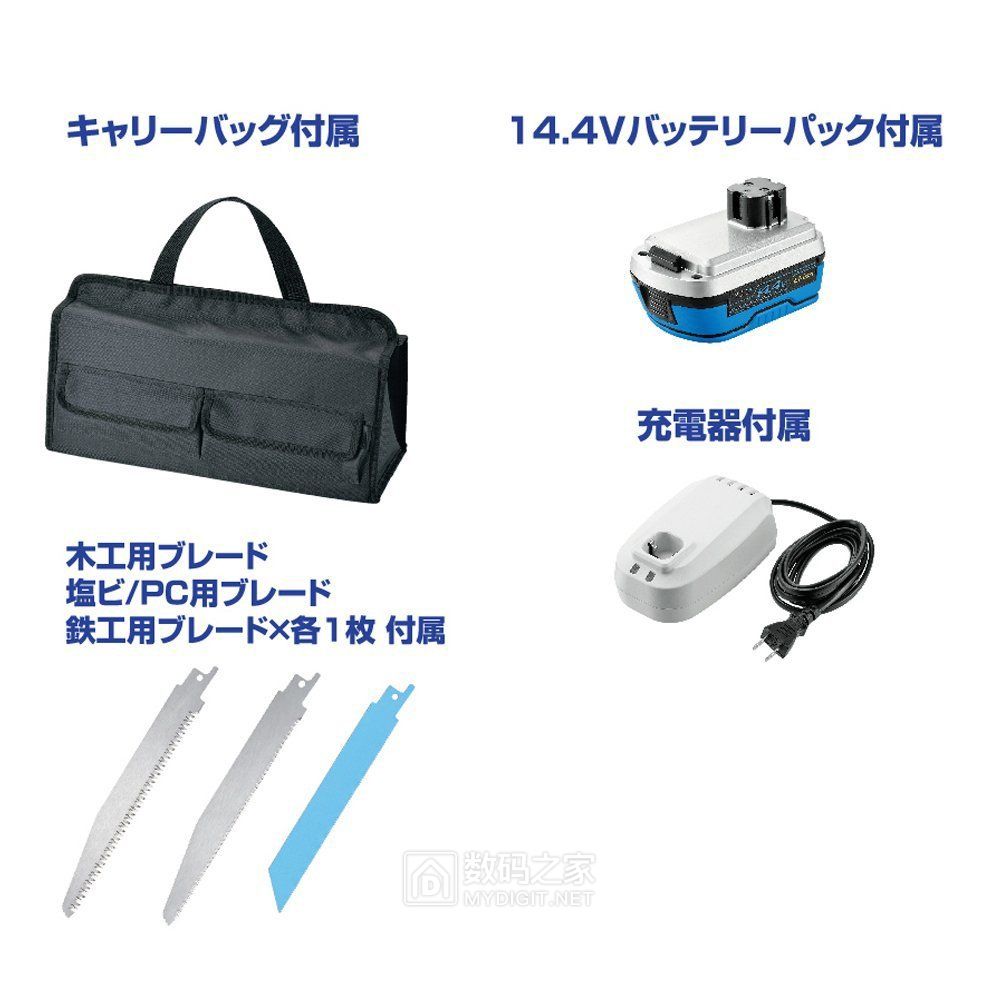

马刀的配件，主要是看锯片是通用的马刀锯片 。

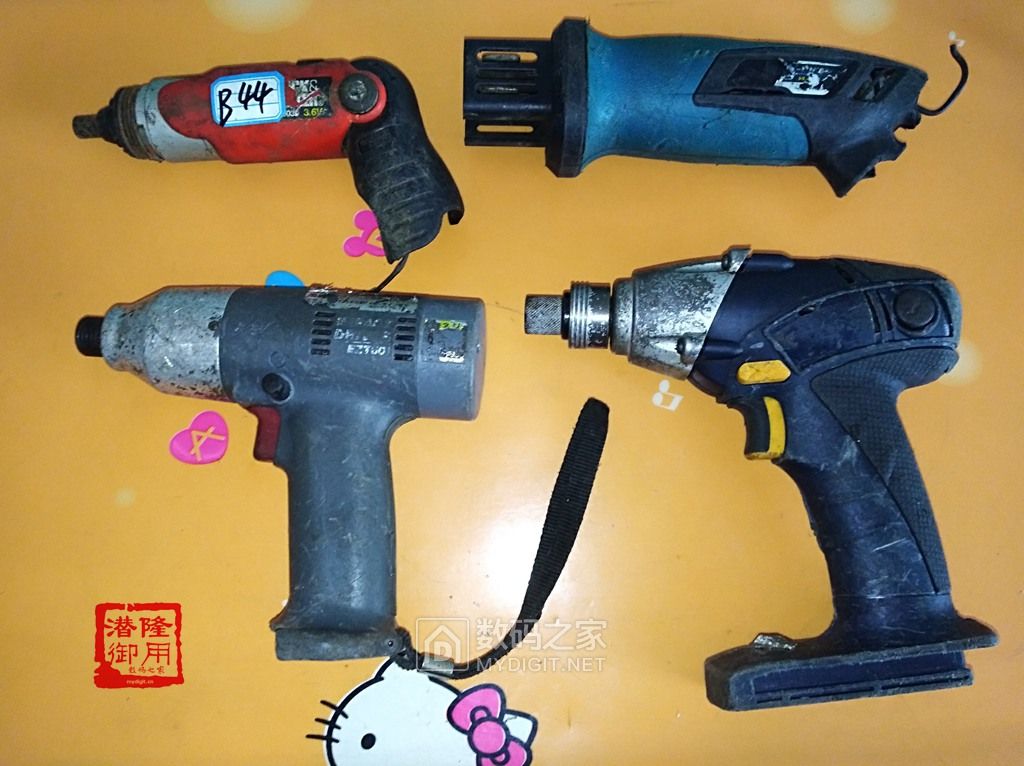

轮到四大金刚之马刀锯 。

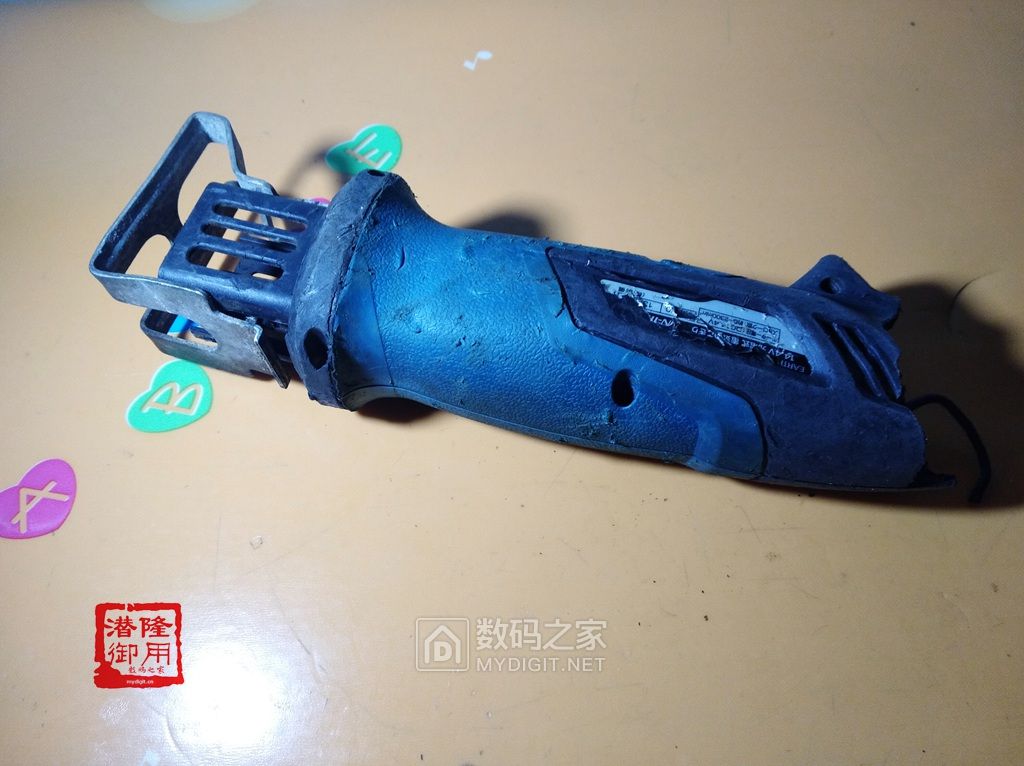

外观构造

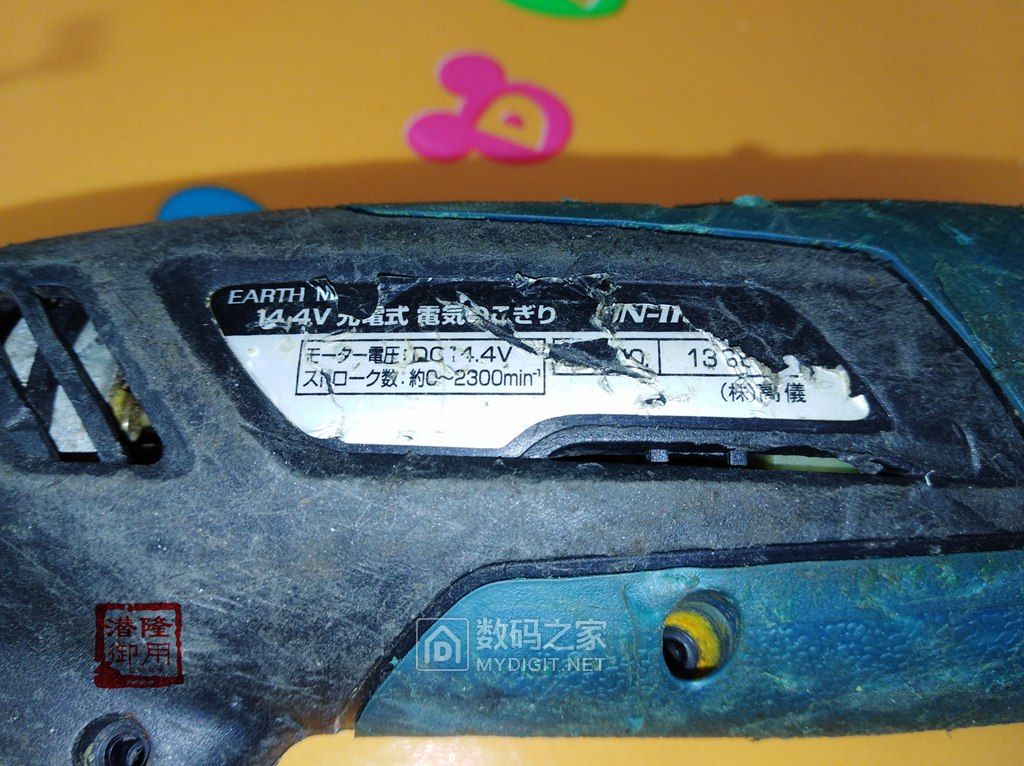

铭牌标识 ，高儀系列

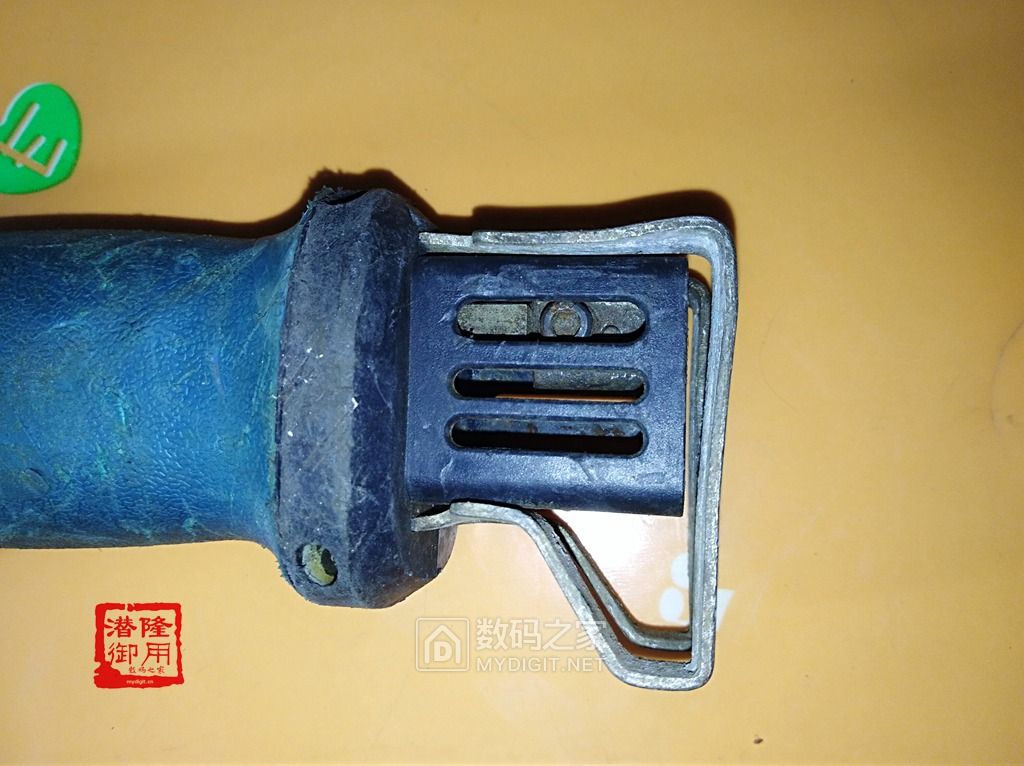

头部构造

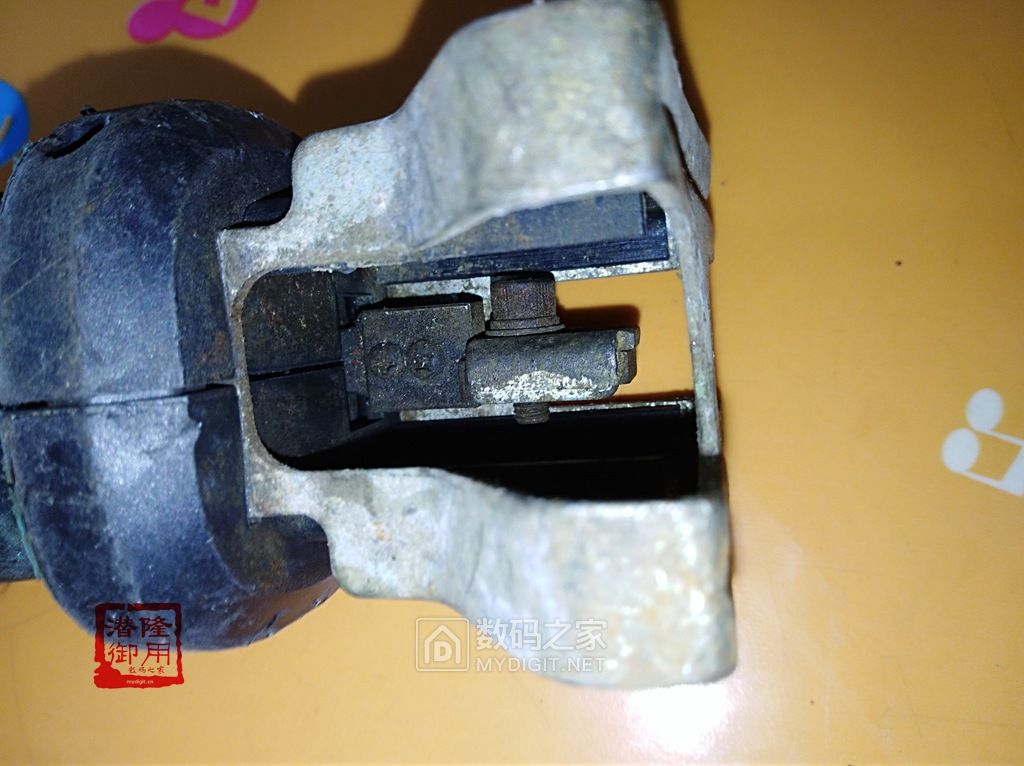

顺着防护的金属看到里面有上锯片的螺丝和夹头。
这个要没有相当的难配 。

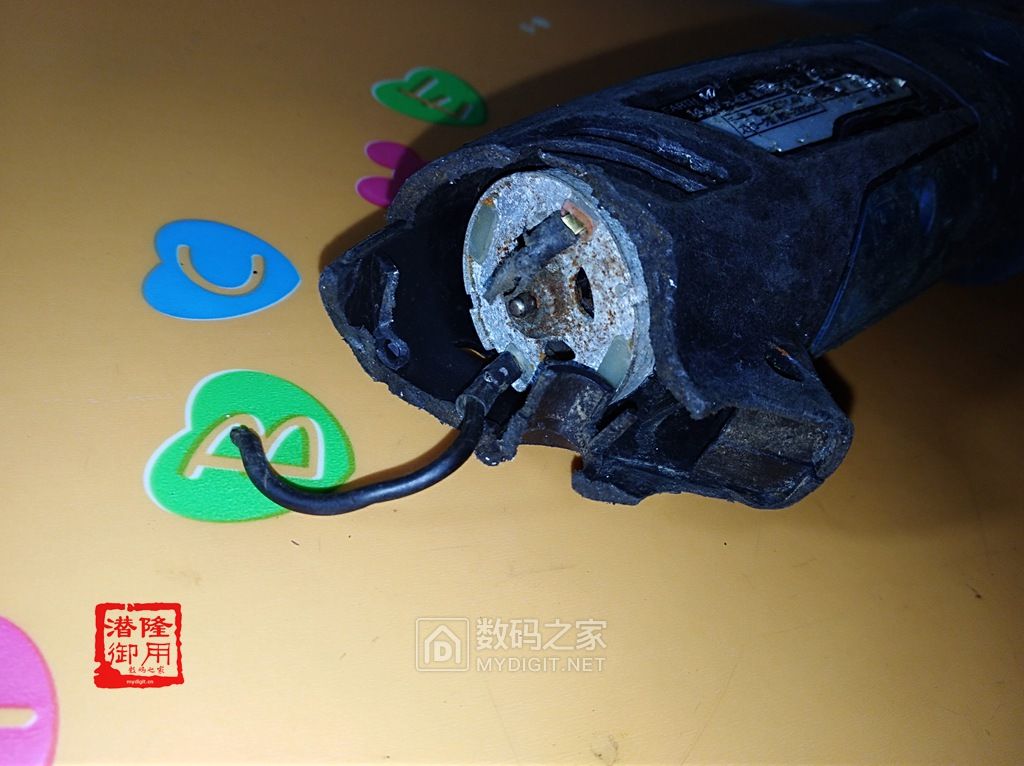

尾部，有电机，有接线，完美

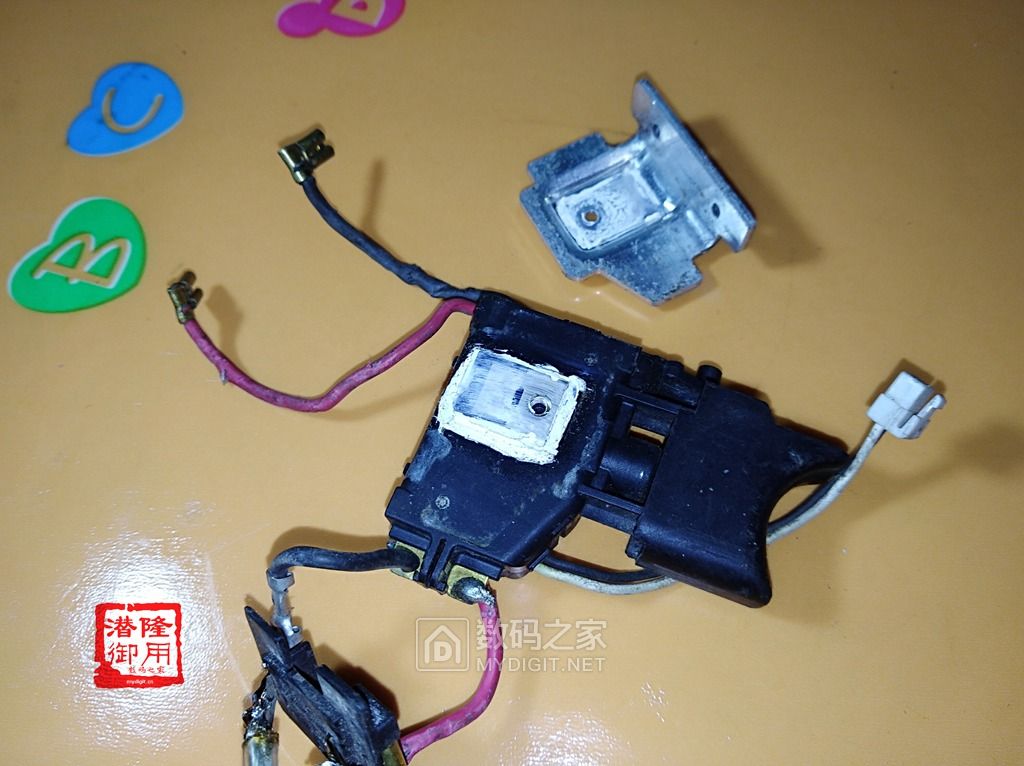

找到一枚开关，感谢卖家的赠送的开关。

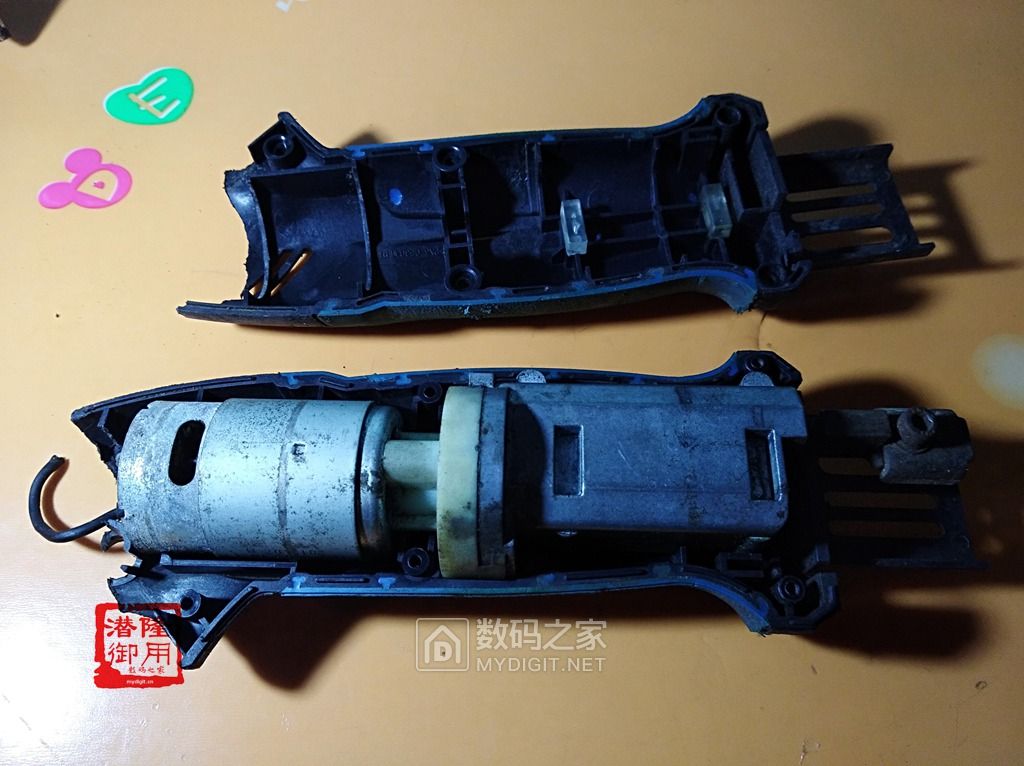

拆开看看，齿轮箱是铝合金封闭的构造，不错。

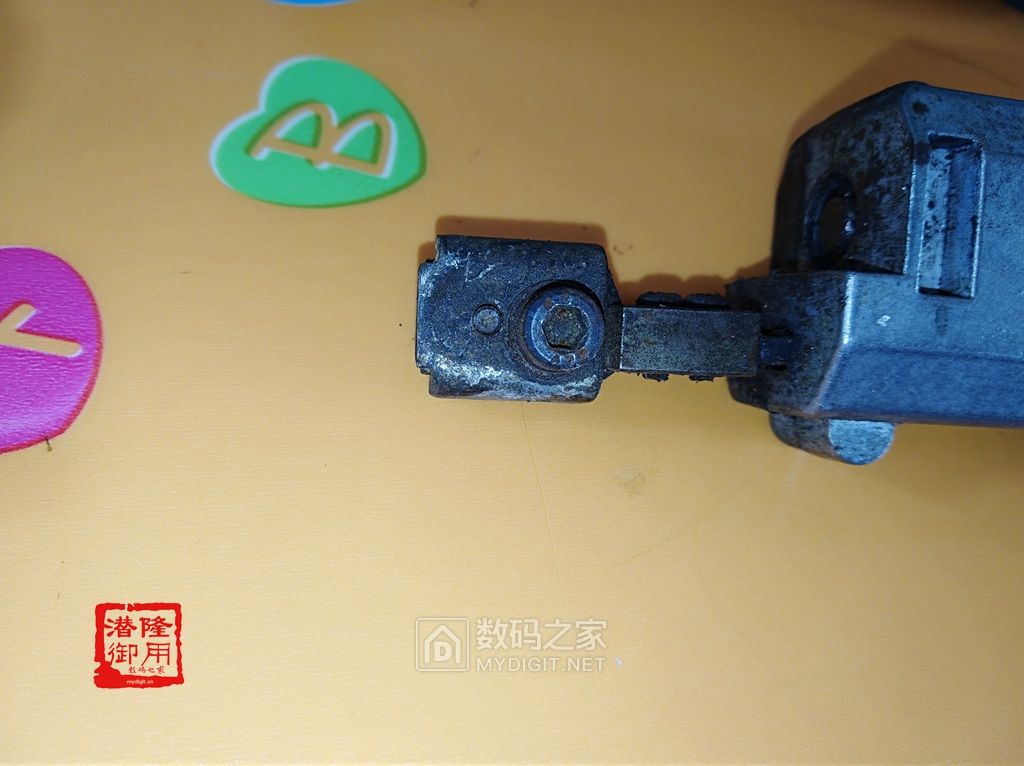

夹头部分

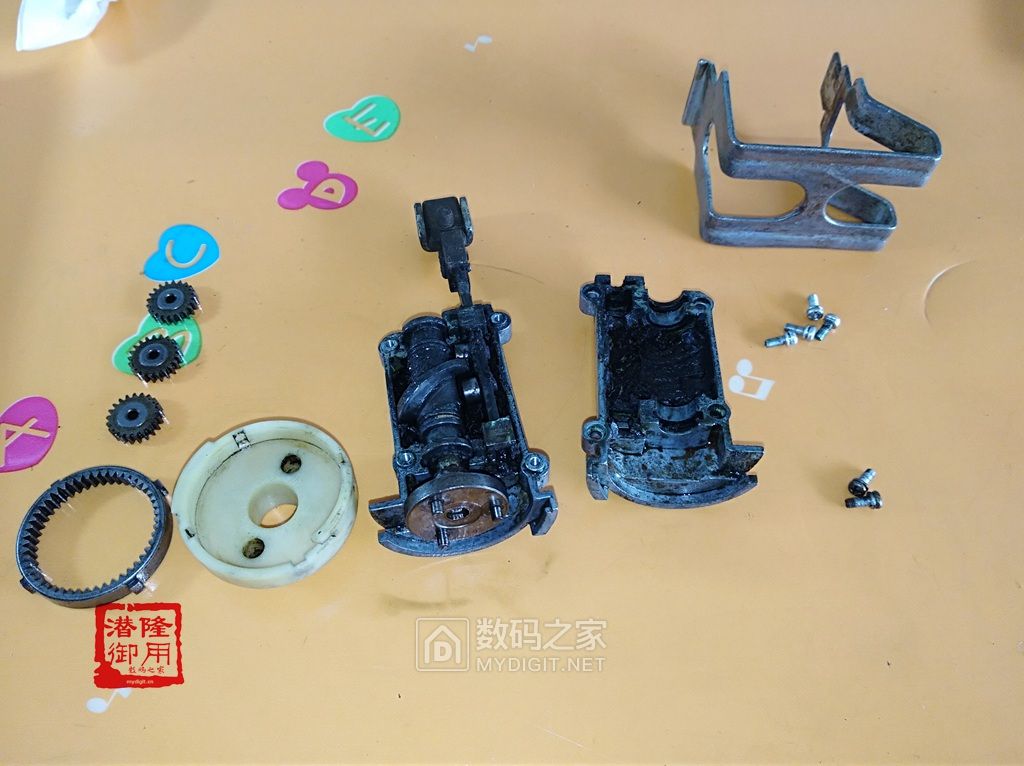

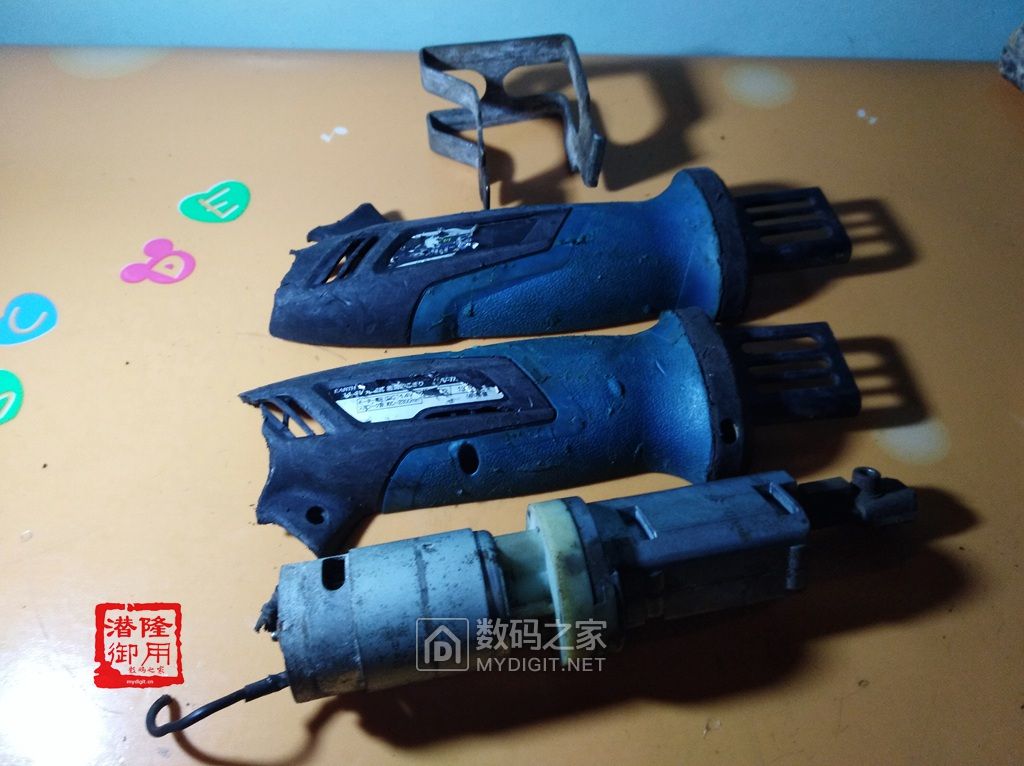

拆开的全家福。
看到火山很多人，自制马刀，咱哈哈一笑 。
今天看看马刀的齿轮箱的真实面貌！
二、揭开齿轮箱构造的神秘面纱
先研究一下开关的接法 ，这个开关自带扁头接头。
清理一下夹头 ，确定夹头用4MM的内六角。

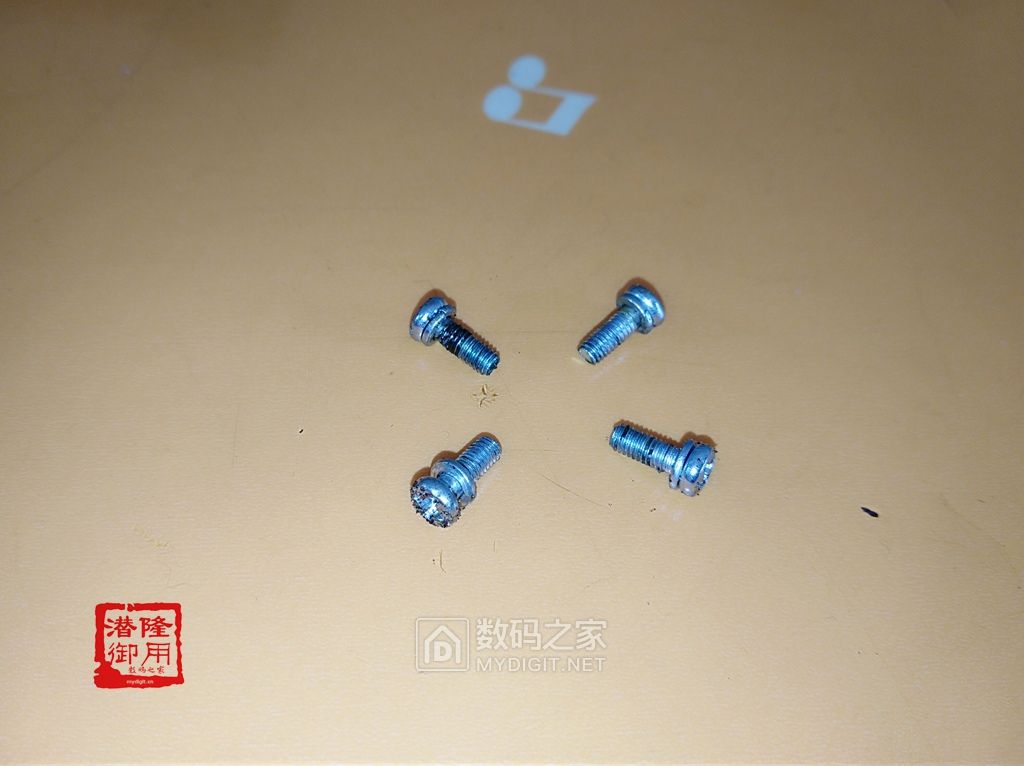

拆下来四颗螺丝

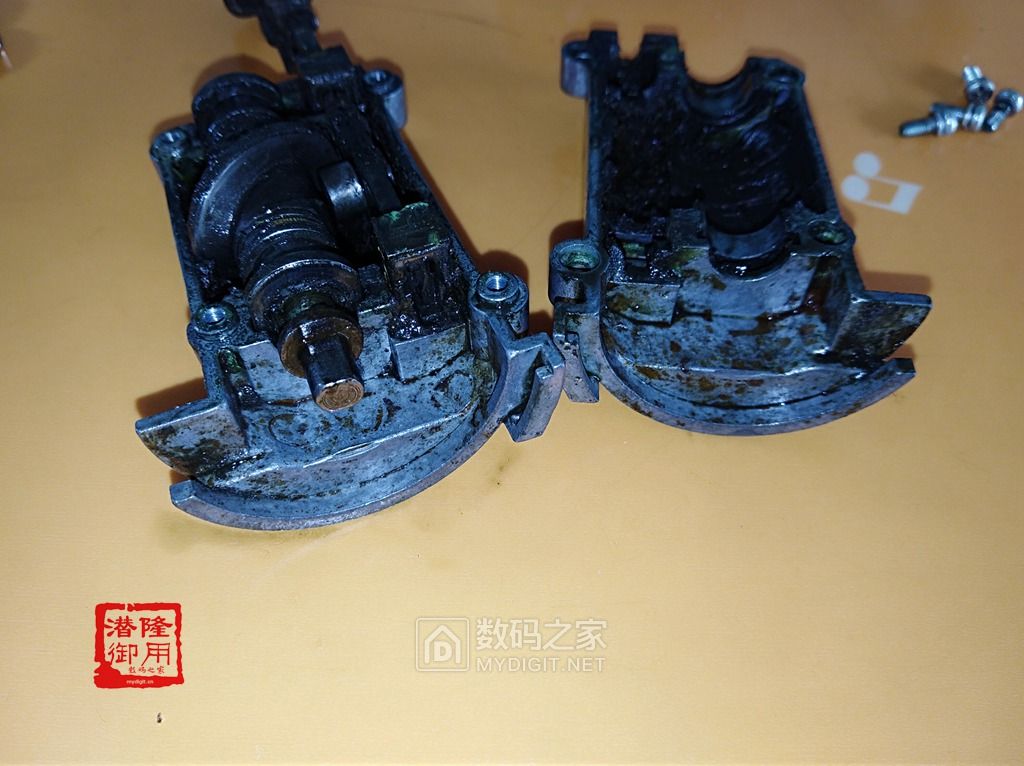

打开一看，黑乎乎的一片，油是好油。

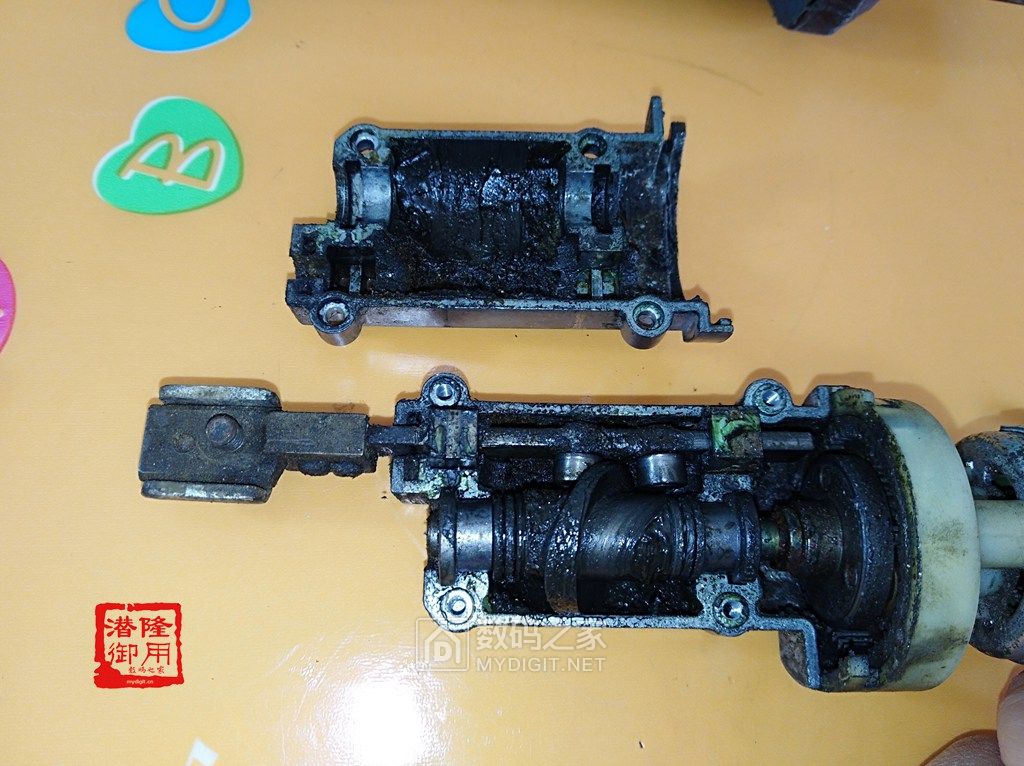

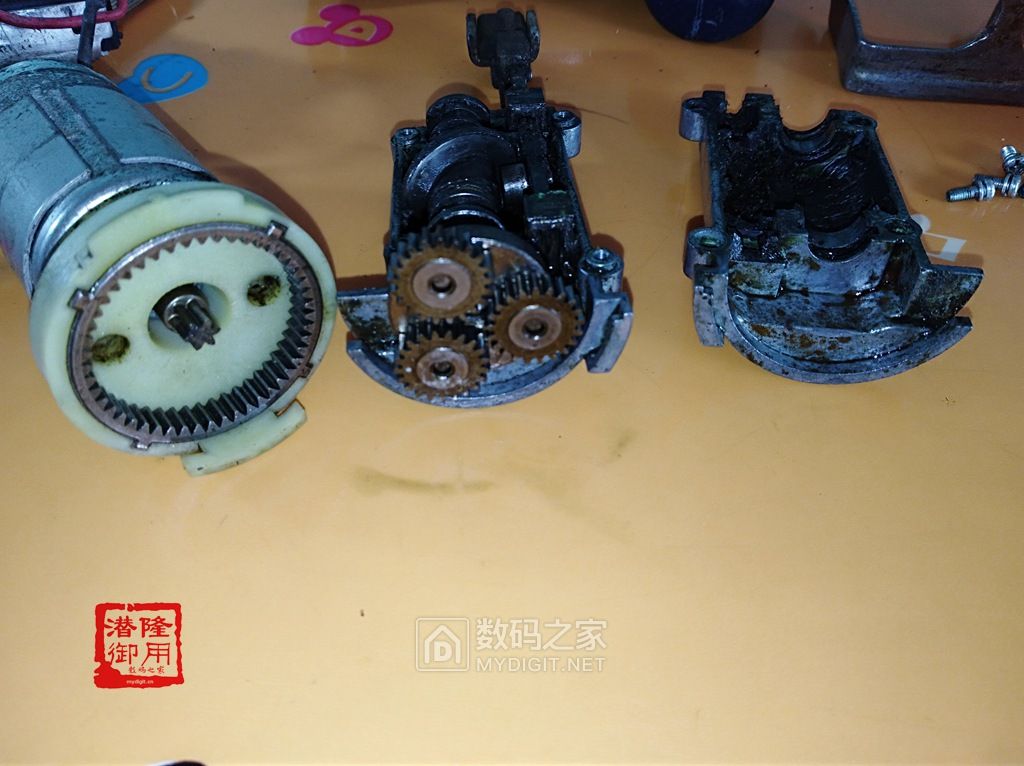

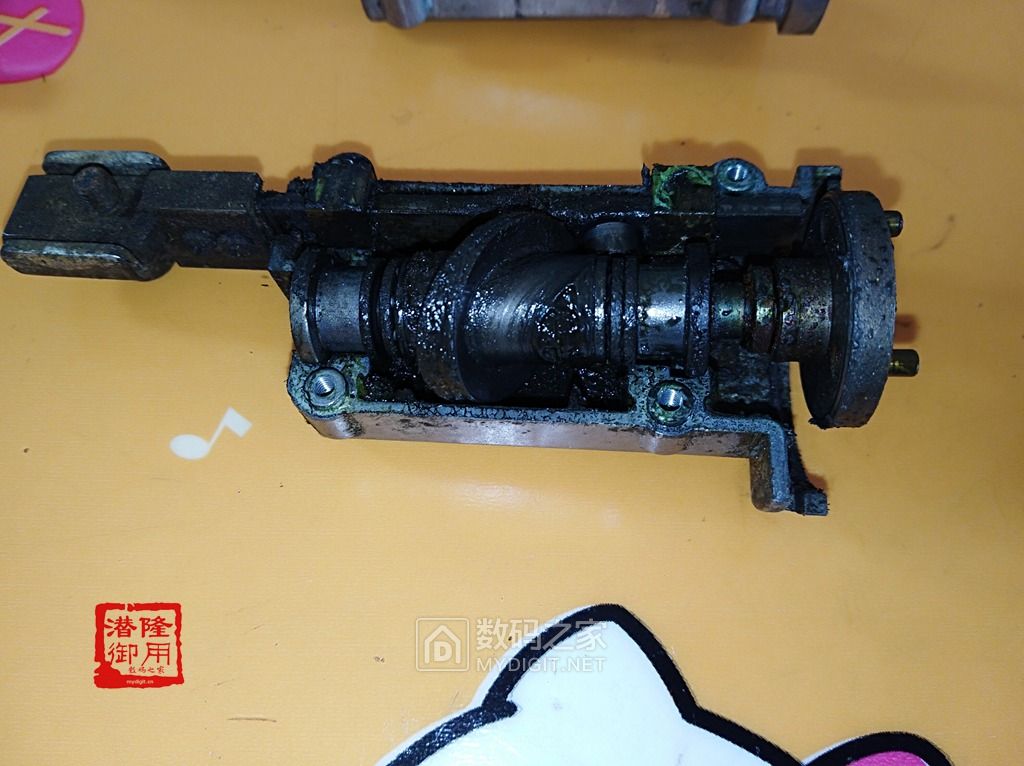

齿轮箱构造

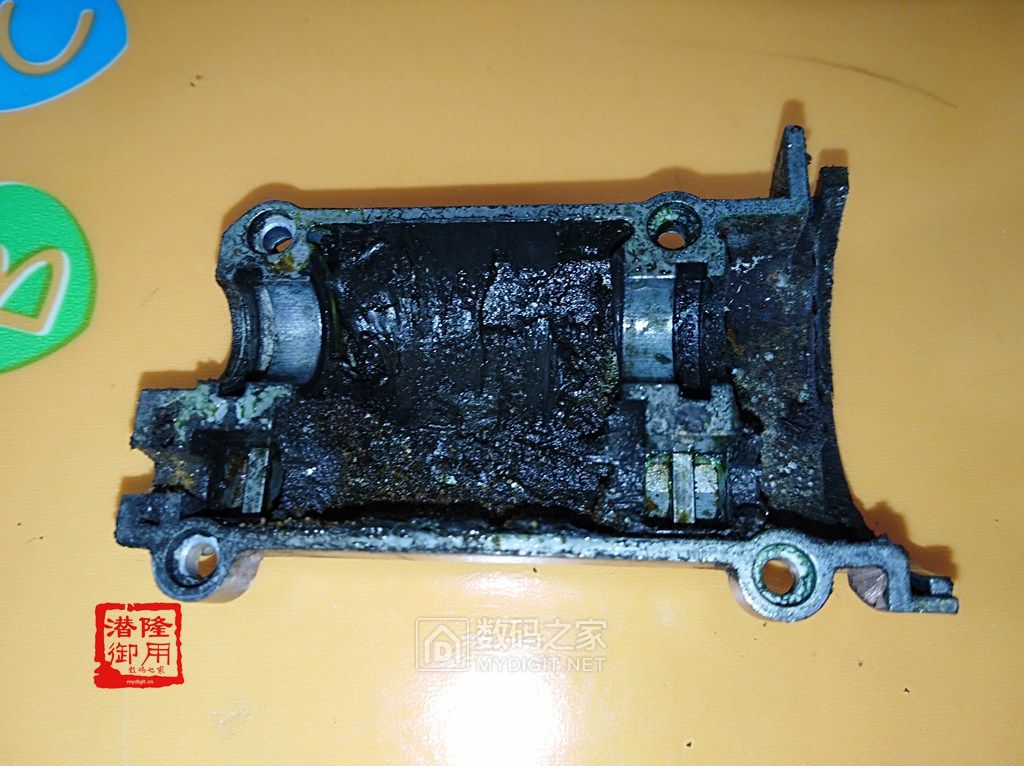

上盖

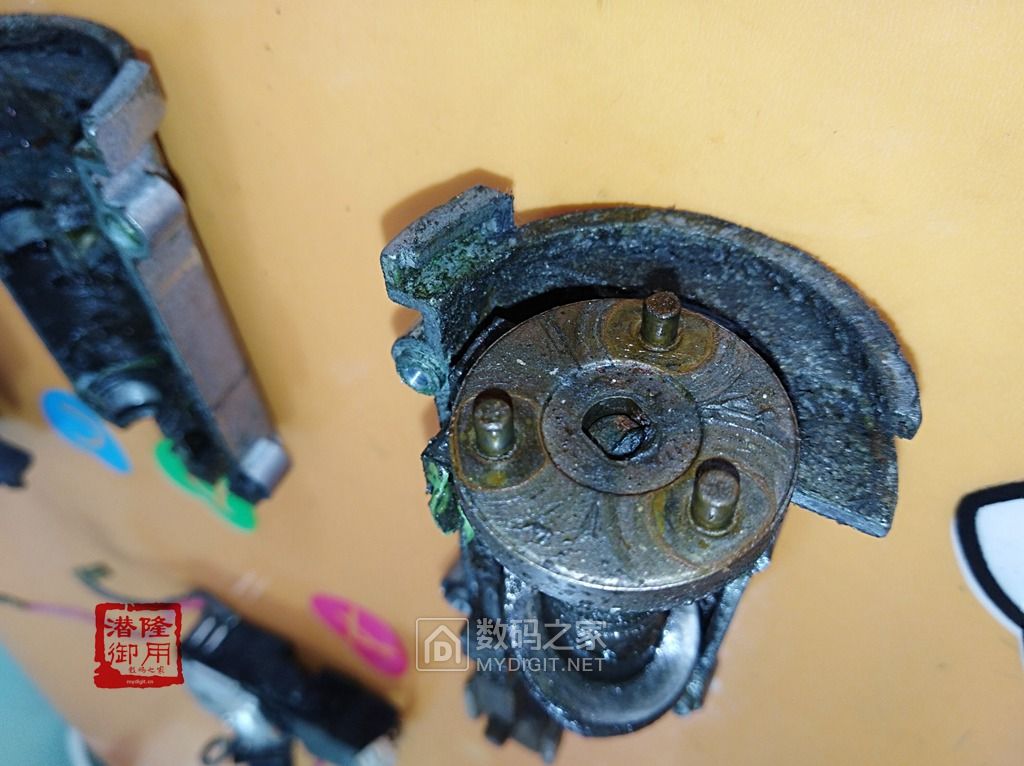

三爪驱动太阳轮 。

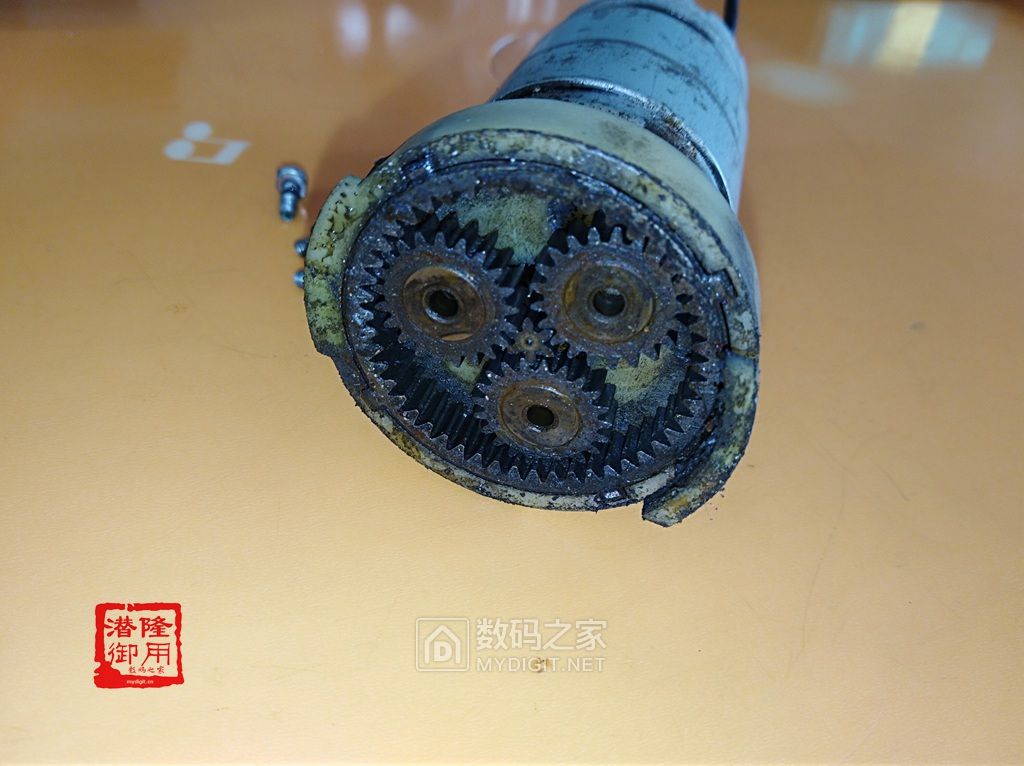

三个驱动齿轮 ，金属的哈，个头比较大。

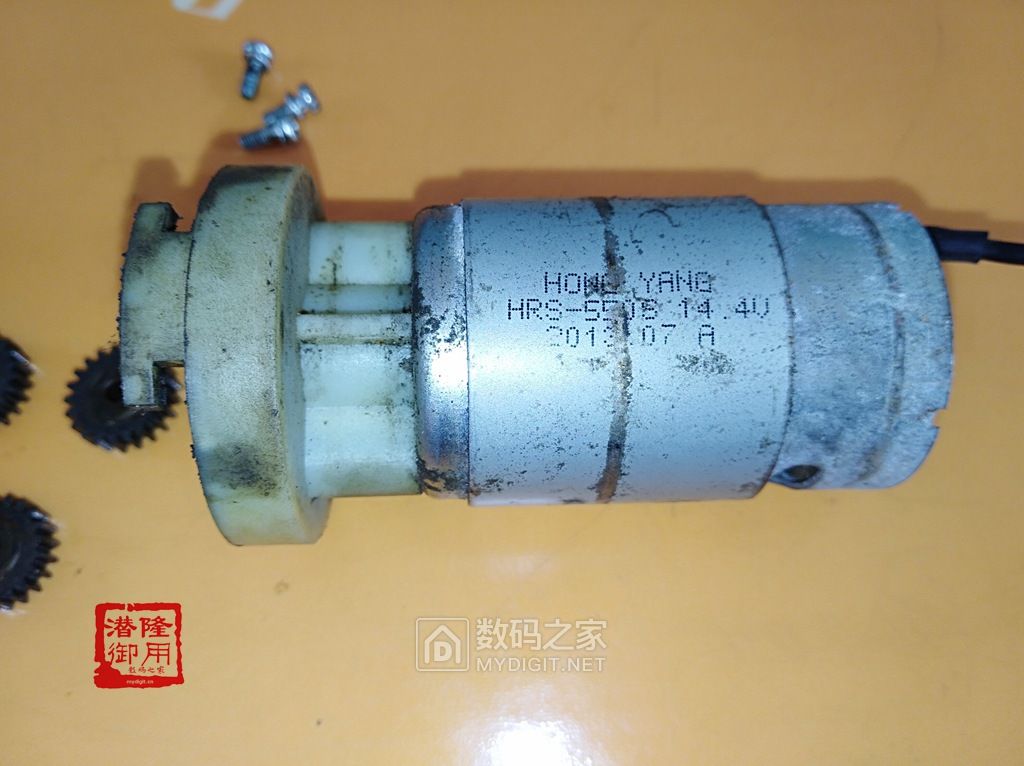

电机铭牌2013年的产品，比较新 。
驱动齿轮，貌似和冲击起子一样的驱动轴。

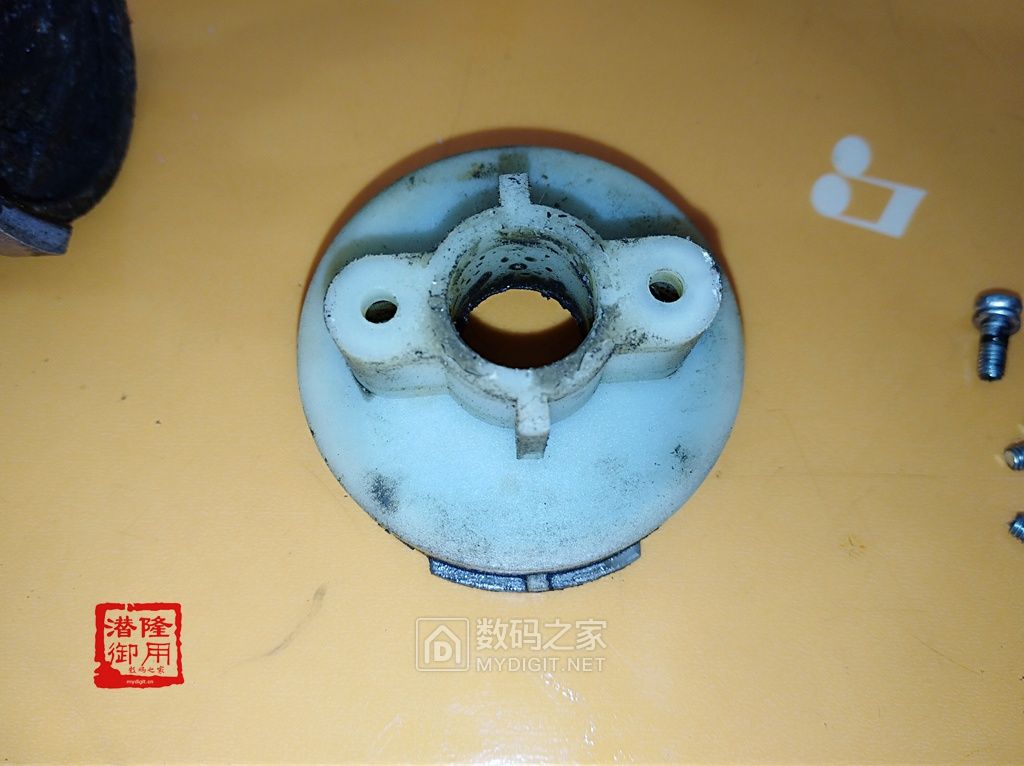

固定在电机上的尼龙外壳
电机卡死，不能动，维修开始 ，清理碎屑 。
用强磁伸进去，搞出来很多铁屑，有人用水洗，这个都是金属的，洗不掉的。

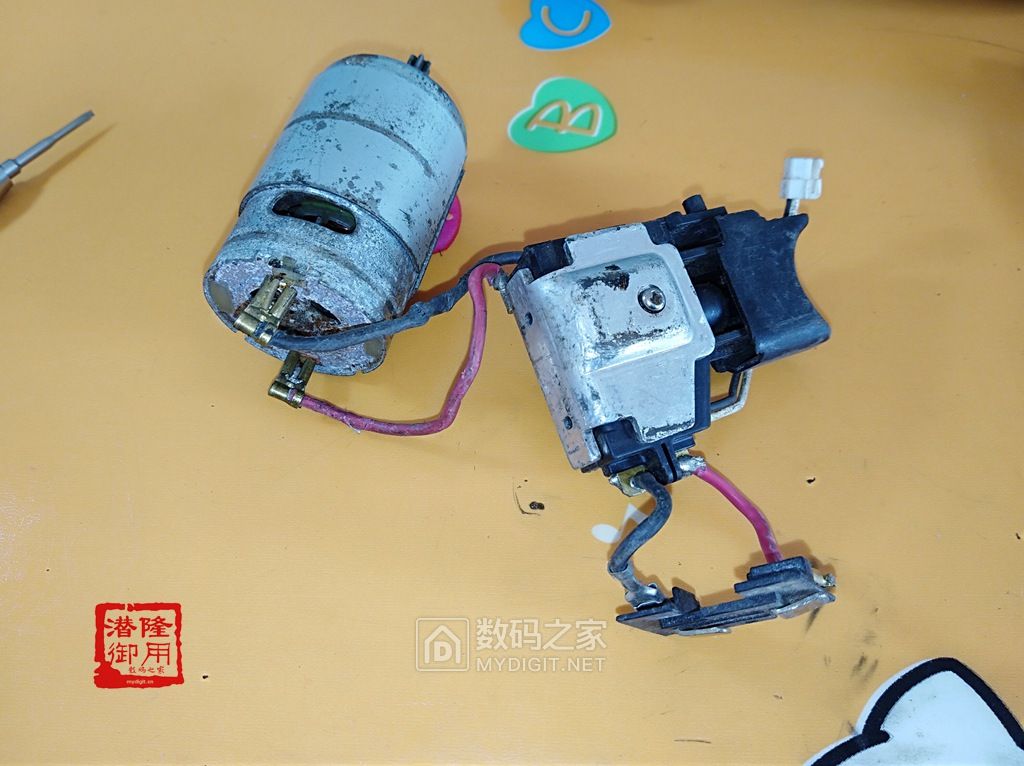

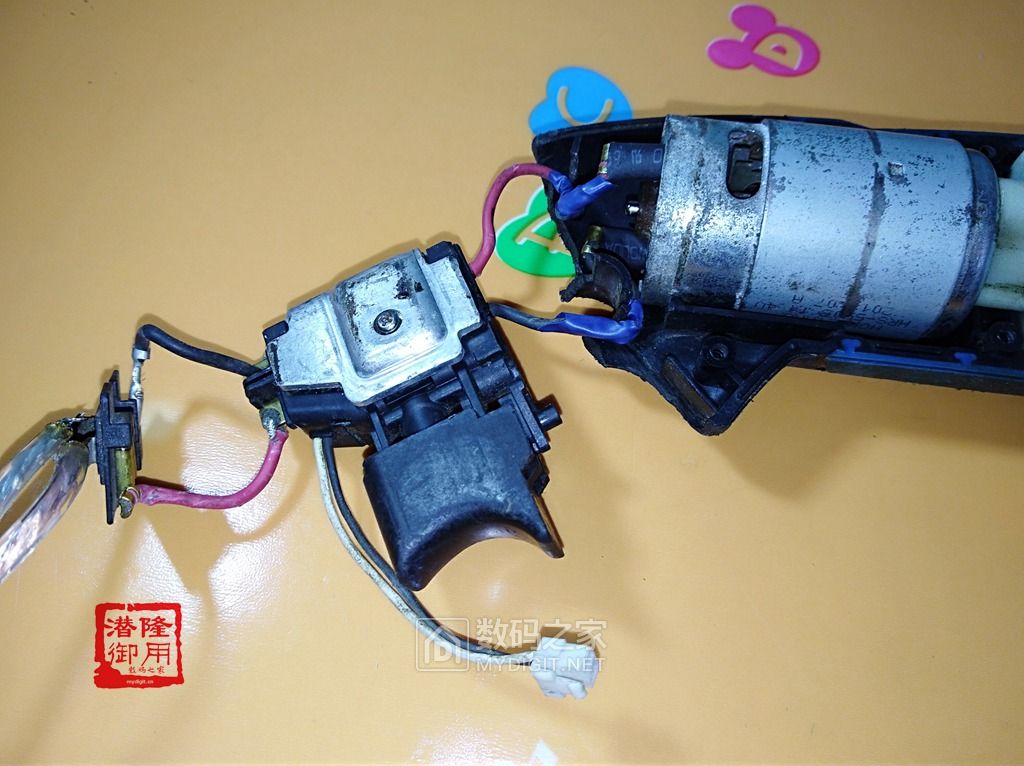

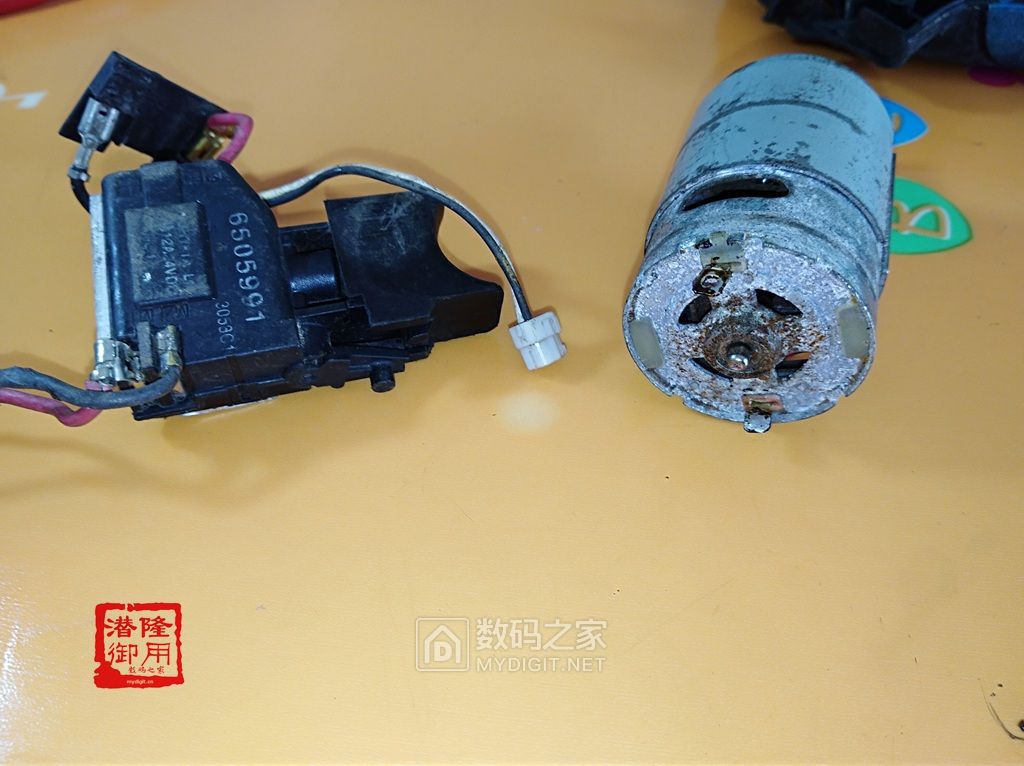

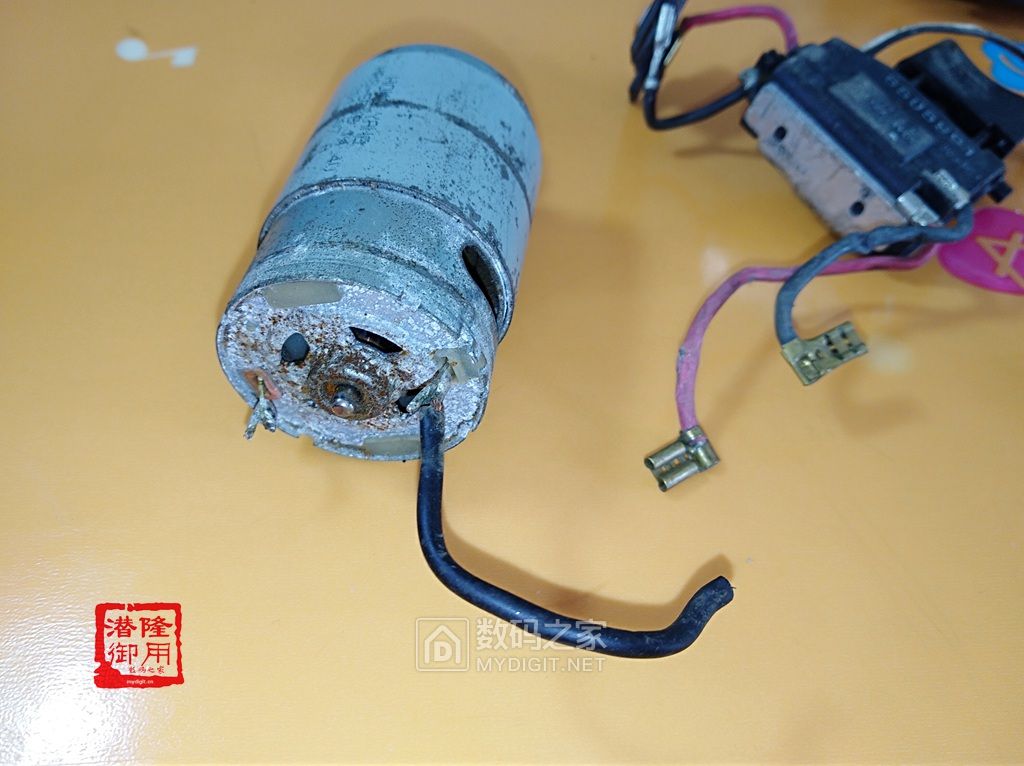

研究接开关 ，去掉原来电机上的接线。
直接插上，正正好好
有人说，又半截 ，又没电池你怎么办？办法多的很 ，外观说事的别说话！
三、马刀锯的保养与测试

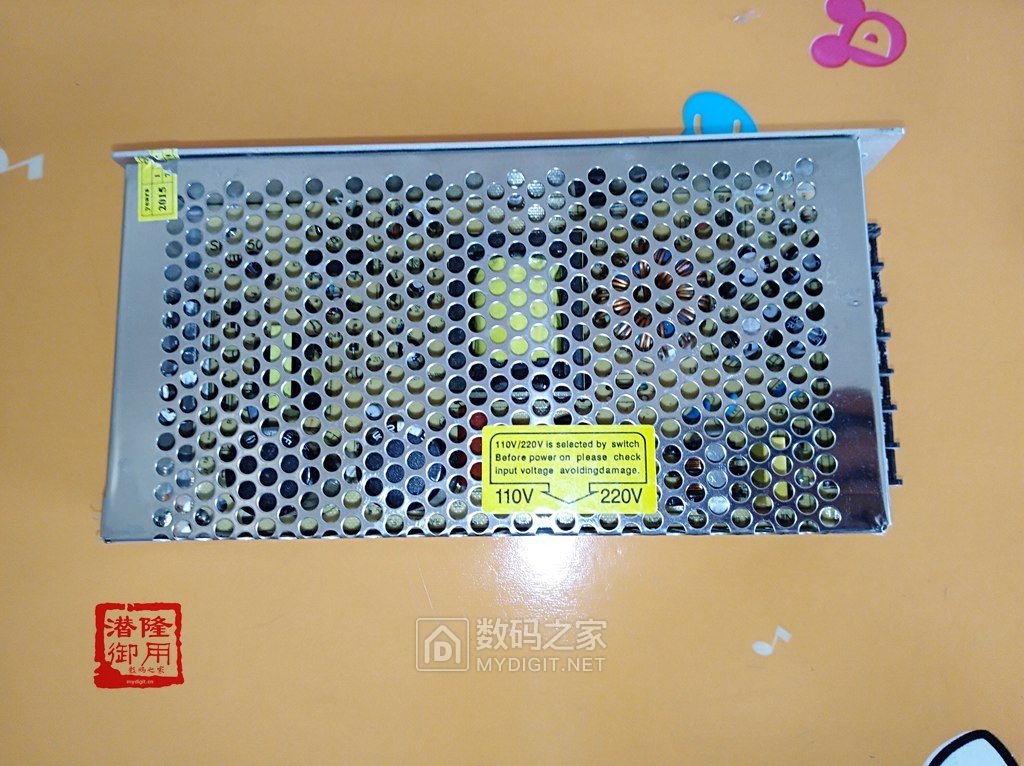

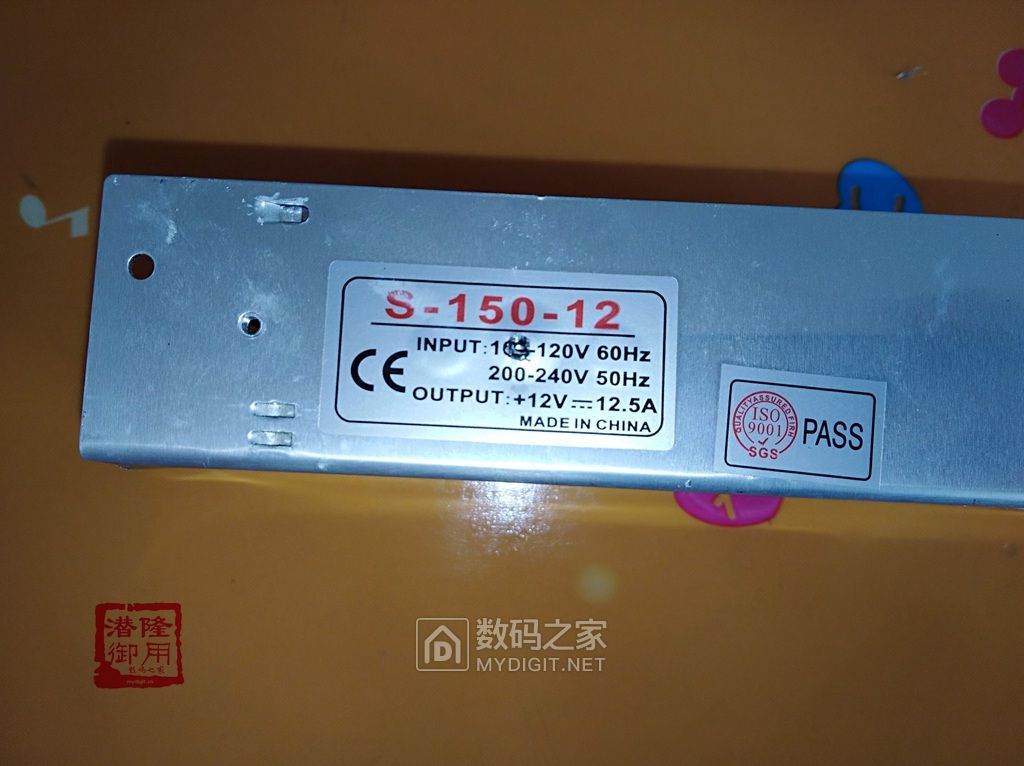

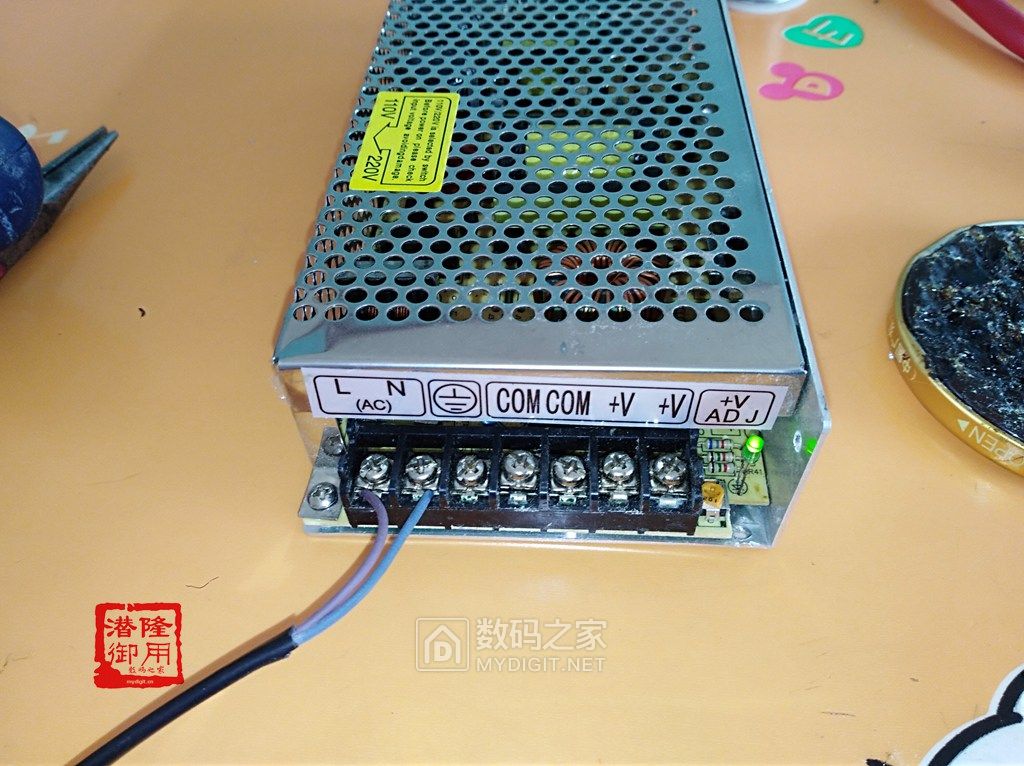

这两年电源收藏了不少，这不顺手一翻 ，在箱子里找到一枚电源 。参数正合适 。
（1）电源驱动电机，清理残渣！

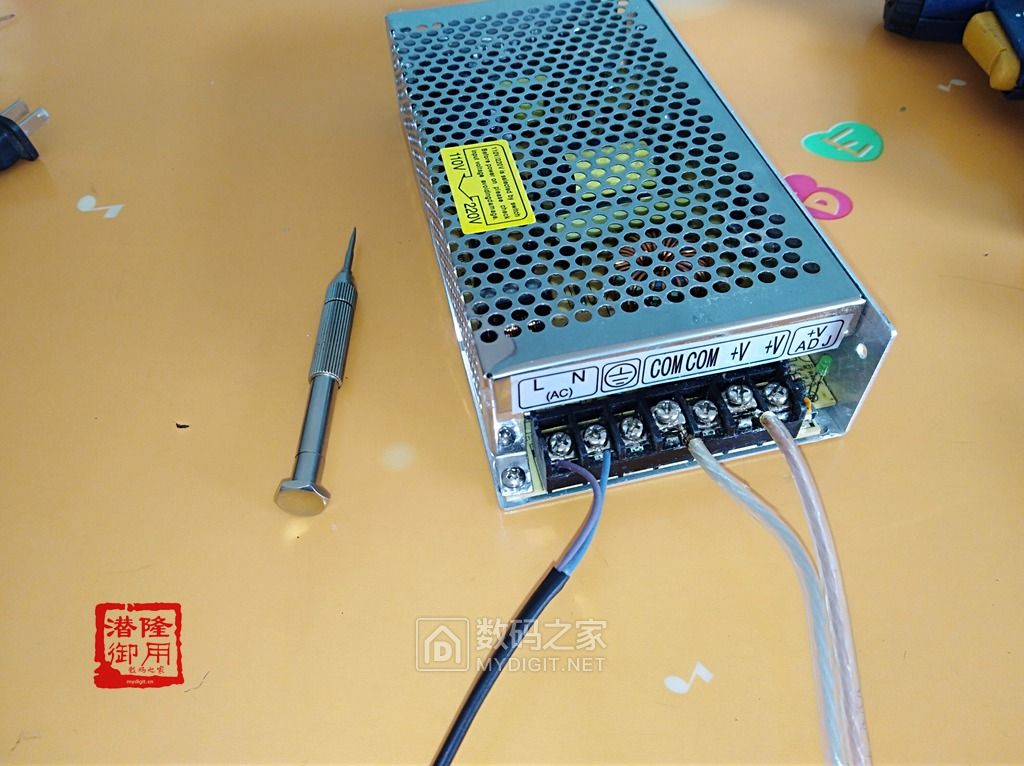

接电源线 ，测试一下输出正好12V ，嫌墨迹，没有上测试图 。

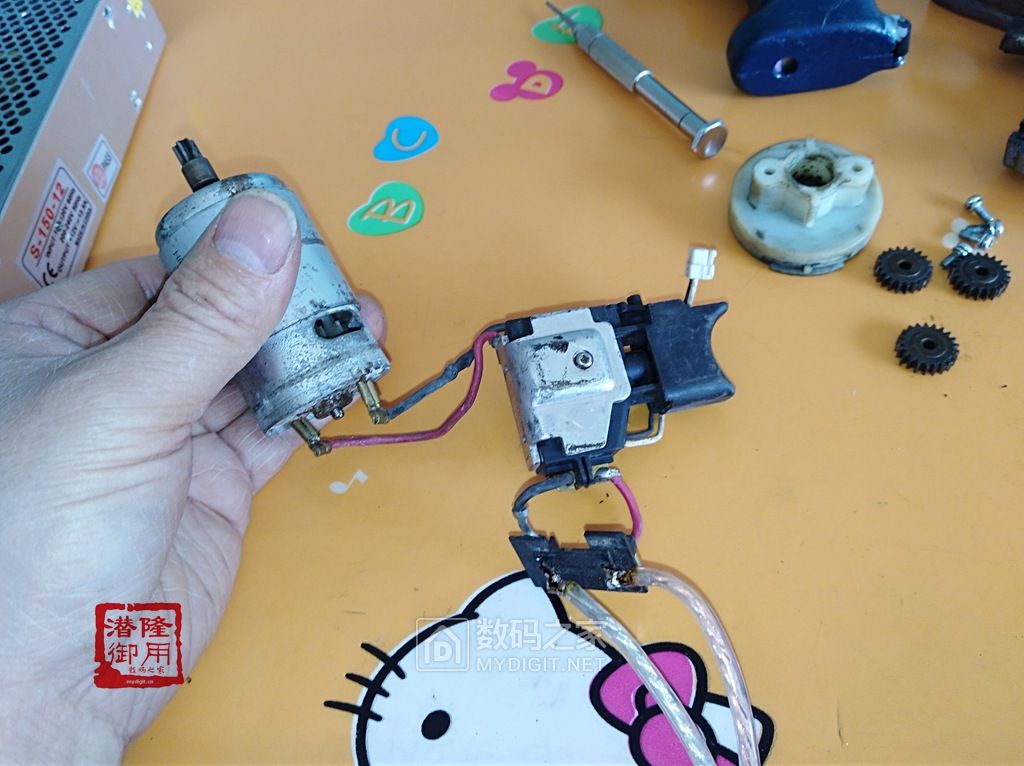

电源正常，接输出线 ，音响线走起 。
接线测试电机是一方面，另一方面是接电，电机高速旋转会把内里的小尘屑吹出来的，还会把大点的尘屑碾碎。
所以上电，也是维修电机的方法之一 。
刷刷刷吹尘 ，没毛病。
进行下一项工作，清洗齿轮！

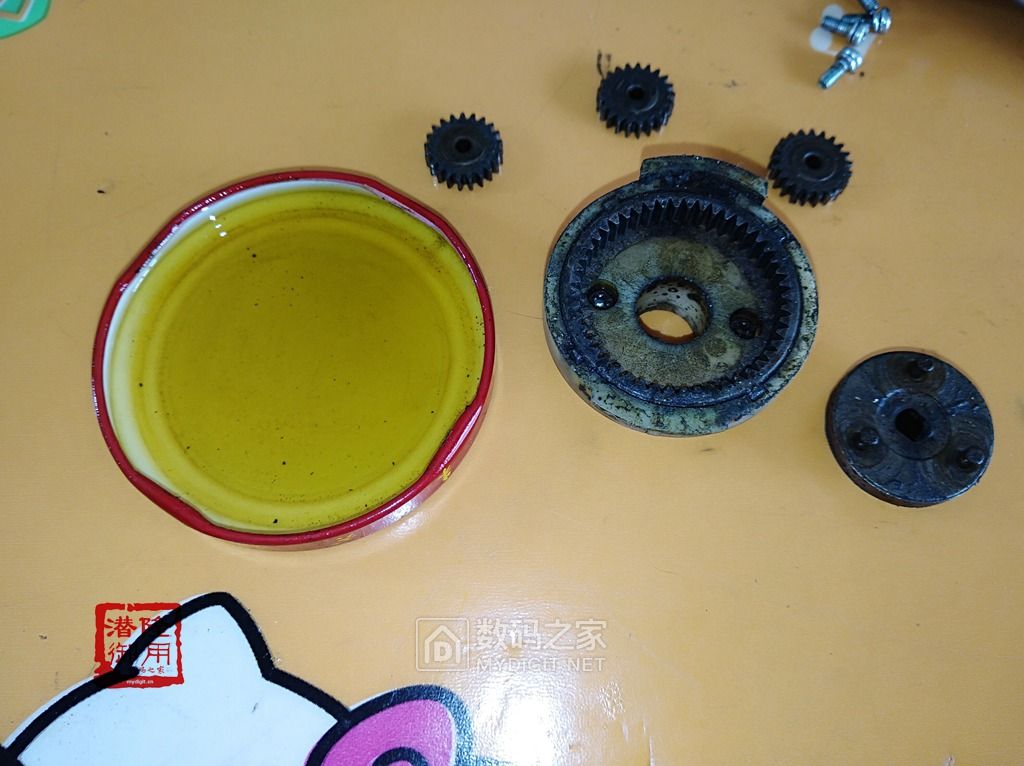

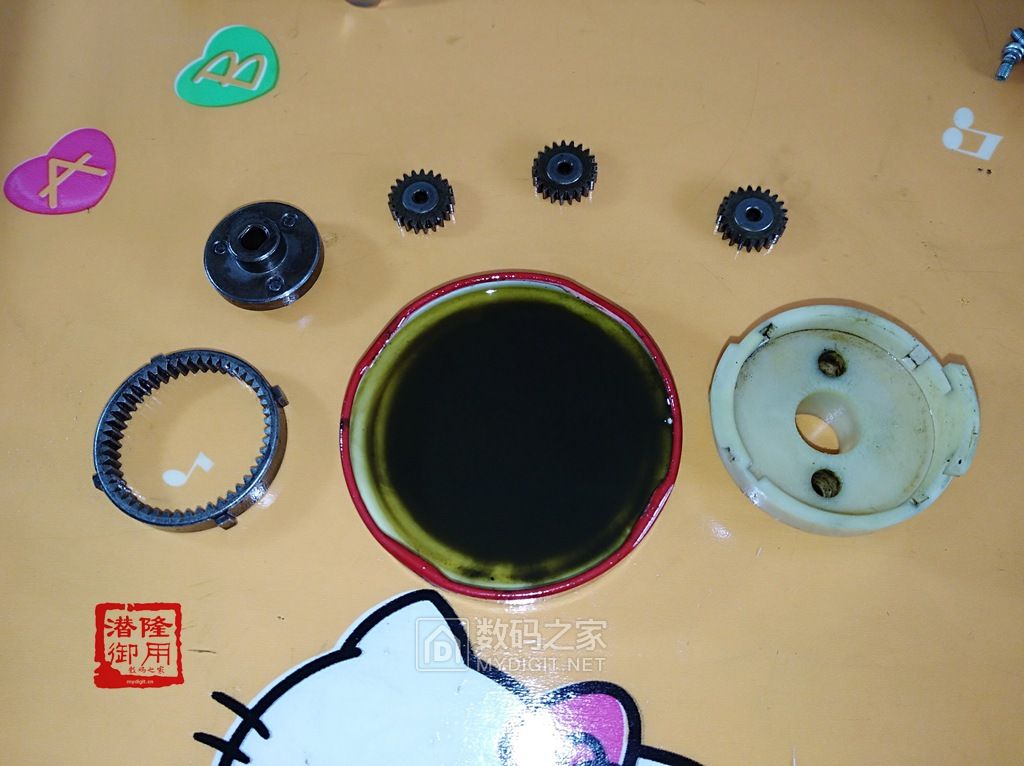

（ 2）柴油清洗齿轮箱
清澈的柴油！
清洗完毕，日 本的 黑~丫~头，洗了也没那么白，但干干净净。

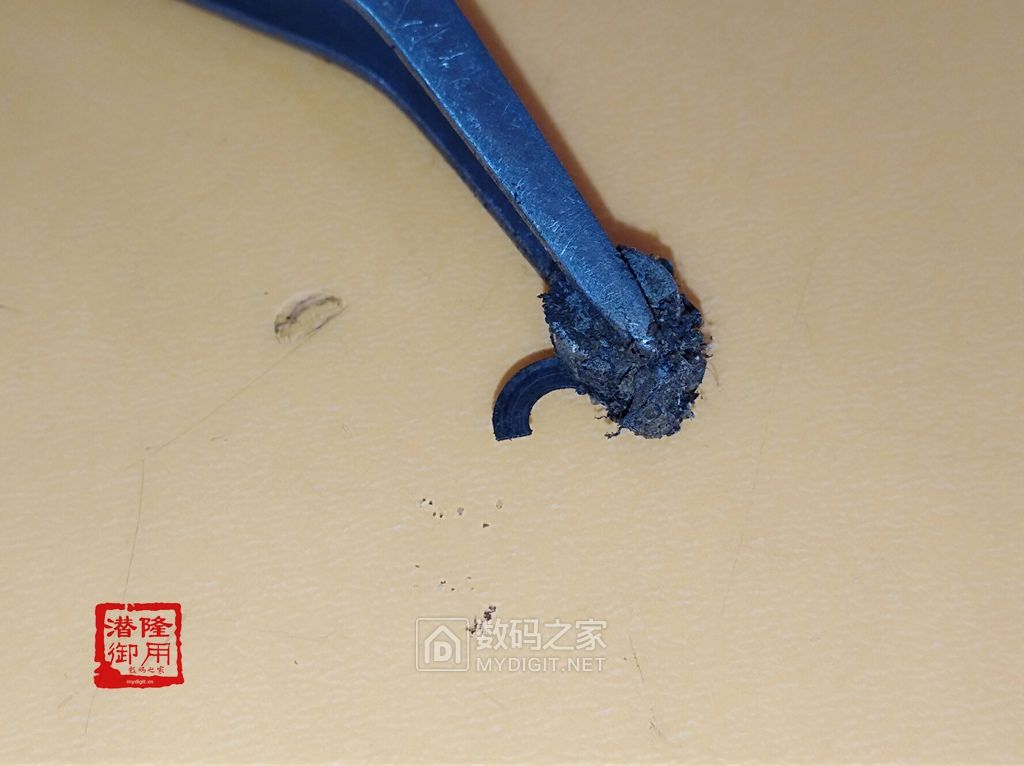

齿轮清洗后擦下来的金属粉末 。
这部分的油质还可以，就不洗了，这种黑色的油听说挺好 。
看看这根轴，一体的保证了同心度，在上下各有一个轴承。

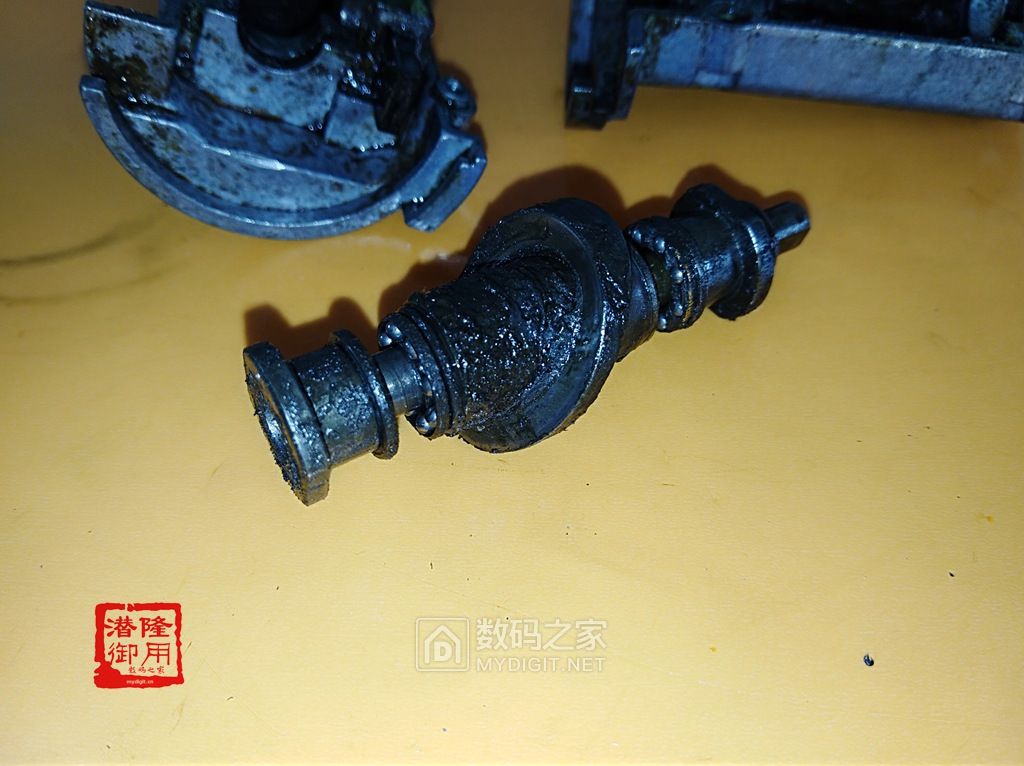

鸭蛋形的驱动轴！
该清洗的地方都清洗完毕。
加油，组装 。油脂加到位 。
（3）马刀锯组装与测试

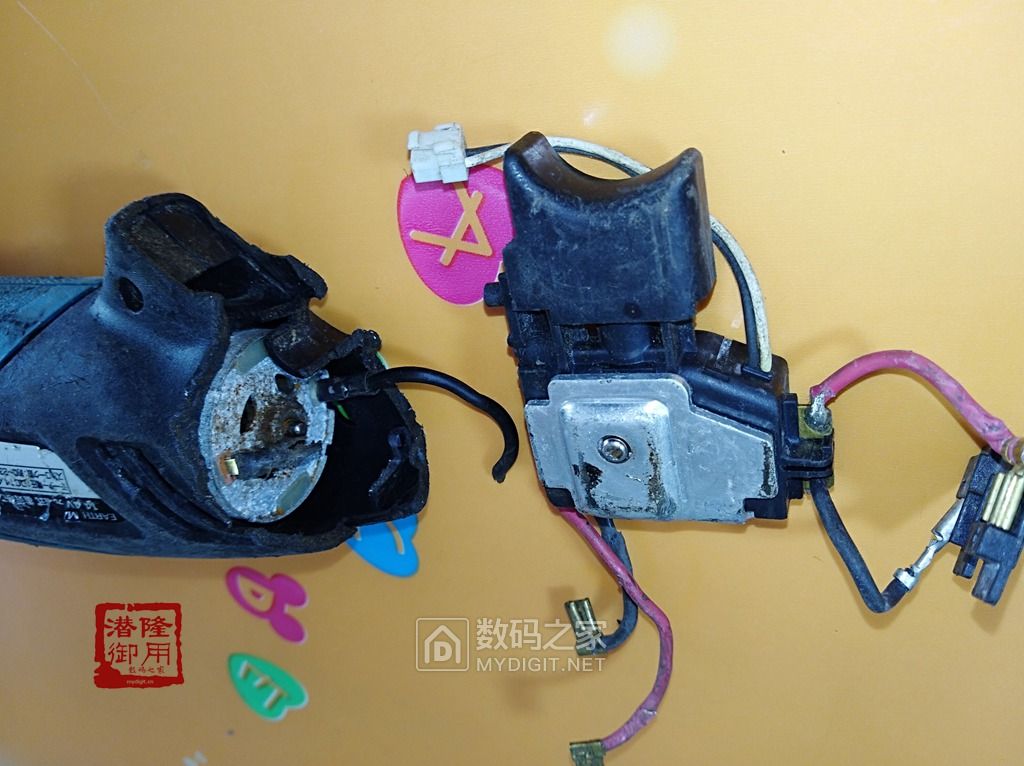

这个开关还以为是调速的，结果这个是刹车二极管。
没法换 ，开关就这样接上 。

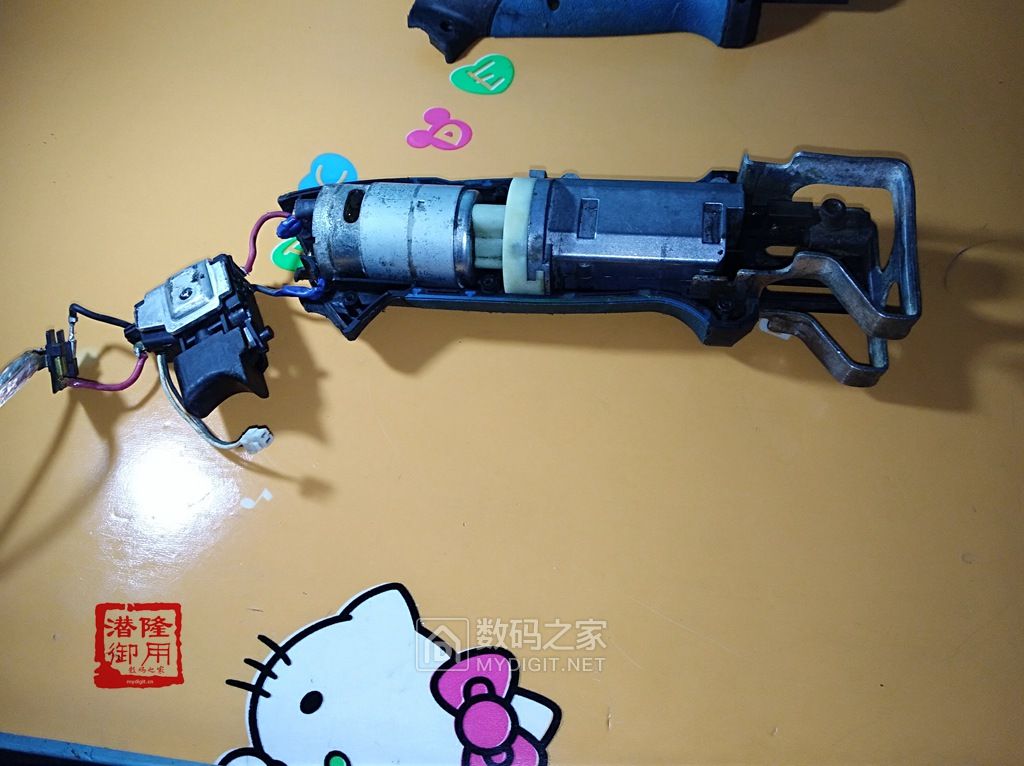

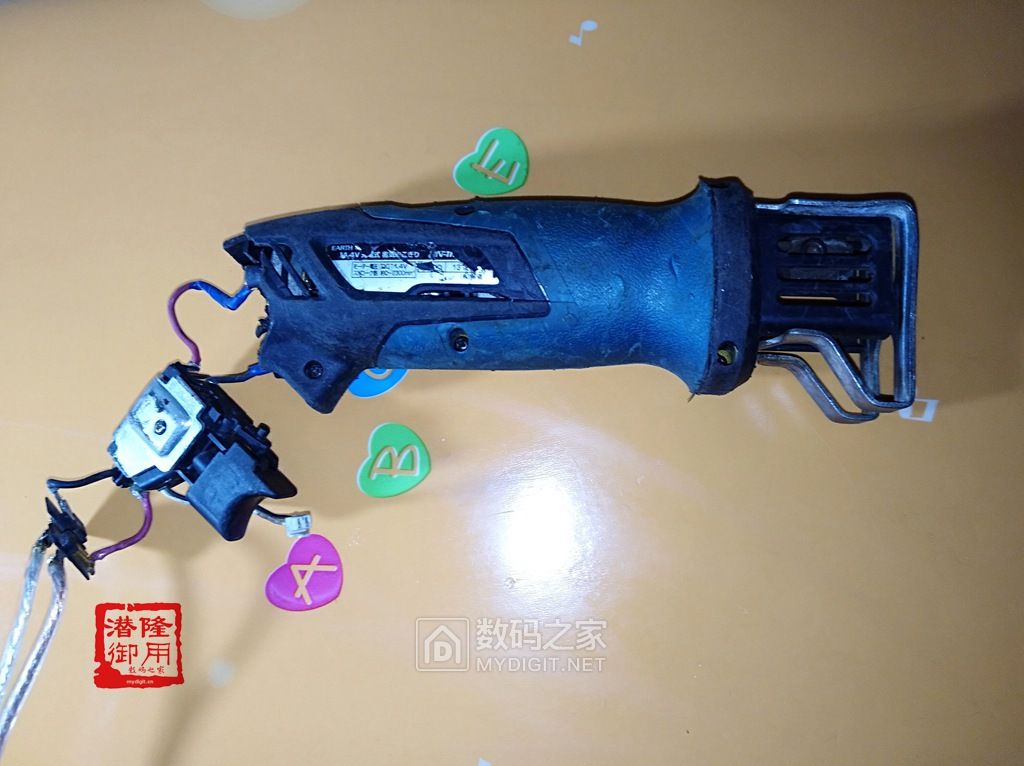

马刀锯主体入槽，接上开关。
关键部分加绝缘胶布，增加强度。
装上防护挡板 。
出动博世，对比看看马刀的大小 。
拧上螺丝，
马刀锯的视频测试如下：
马刀锯的测试视频链接：http://v.youku.com/v_show/id_XMzM2MjMyODMwMA==.html?spm=a2h3j.8428770.3416059.1
本次维修，介绍马刀锯的外观，内部构造，把对电机的维修，齿轮箱的清洗与保养展示给喜欢马刀锯的朋友们！
通过视频可以看到这马刀锯的声音还是很好的，柔和清爽！把手和锯条正在物色中 ！
完毕，谢谢朋友们欣赏 ！
