年初时，接了一个医疗类产品，产品其实非常简单，就是一个类似方形脸盆的东西。
产品实际上是临近年底放假时接过来的，第一次抄数后，说产品还要修改，便暂停了下来。
过了快20天，拿了新样品过来。
这种简单的产品，若不是弧形位置不好测尺寸，一把卡尺就行了，哪还用抄数。
产品画好发过去时，就年底放假了，这事就搁着。
春节后，年初五，当时疫情还挺严重，道路还处于*锁封**状态，不过小区没封，我在办公室还特地发了条朋友圈。
客户呢？春节压根没放假，需要确定产品了，她说3D打不开，让截图。

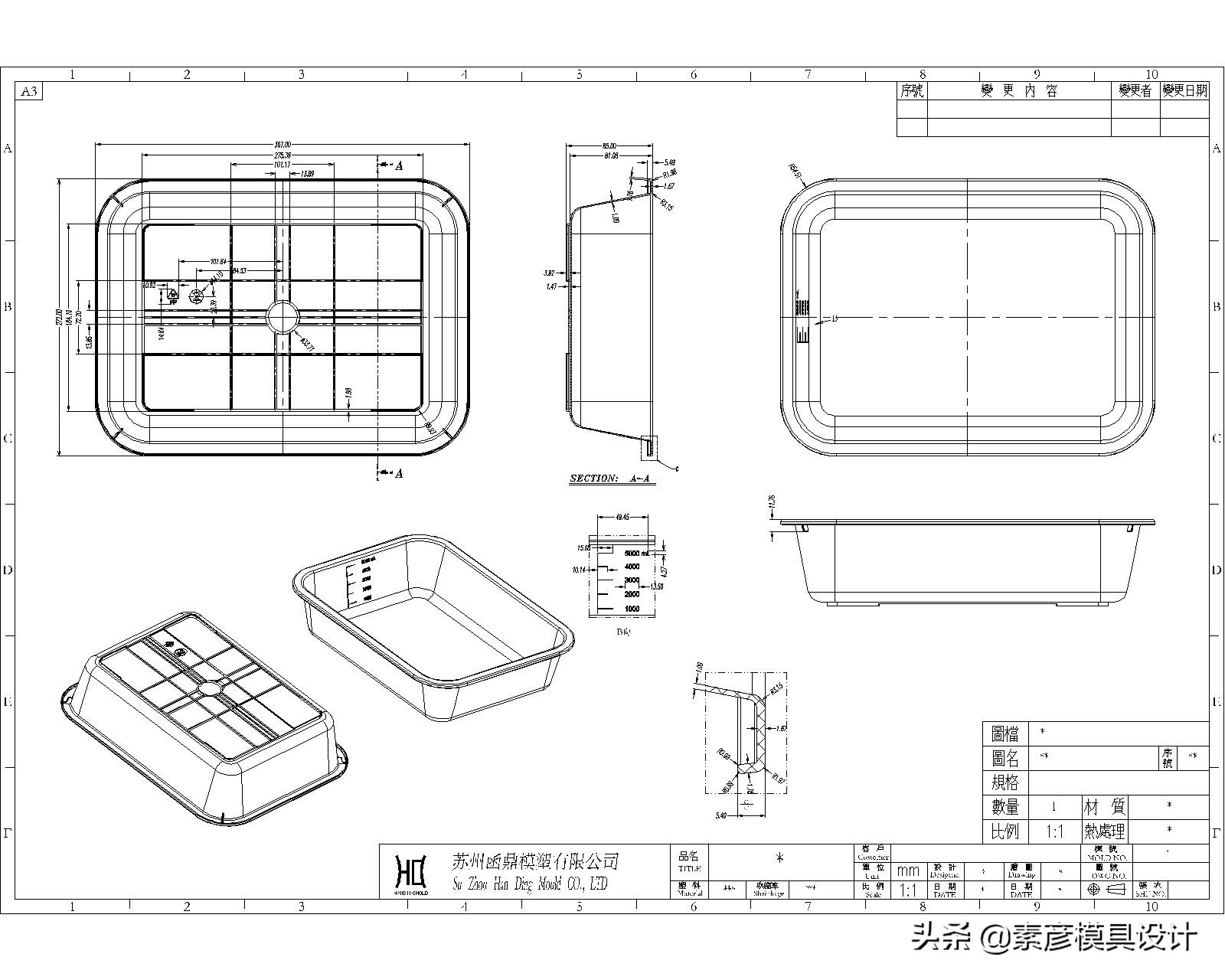

3D图片截了几张，确认后，需2D图确认关键尺寸。
与我们对接的姐姐是做市场的，她说没2D软件，让发图片。
CAD里不是可以直接转JPG吗？
里面虽说有很多尺寸可选，尝试了好多种大型尺寸都不行，转出来整体形状能看。
放大后始终不清晰，尺寸看不清楚。

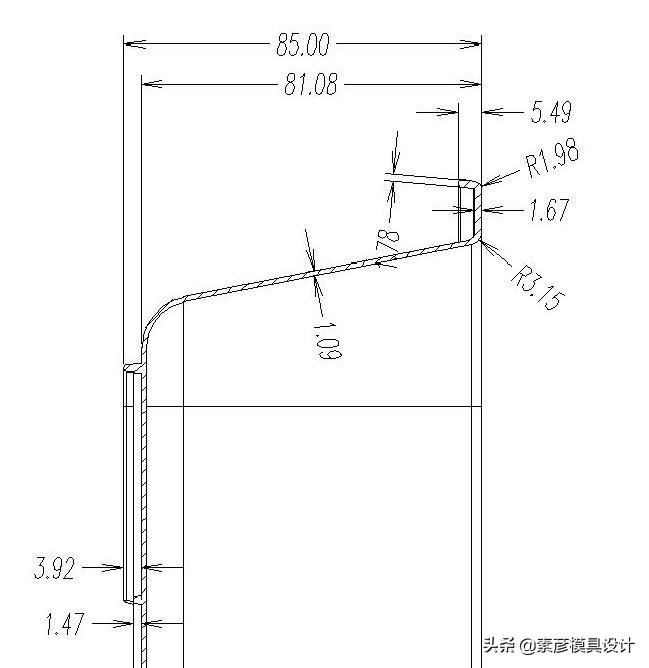

原理咱明白，肯定是像素的问题，只要提高像素就能解决，折腾了好半天，搞定。放大后，尺寸或线条清晰可见。
具体设置方法如下：
1、打印界面，选择图片中箭头处的“特性”
2、在弹出的对话框中，选择“自定义图纸尺寸”，然后再选“添加”

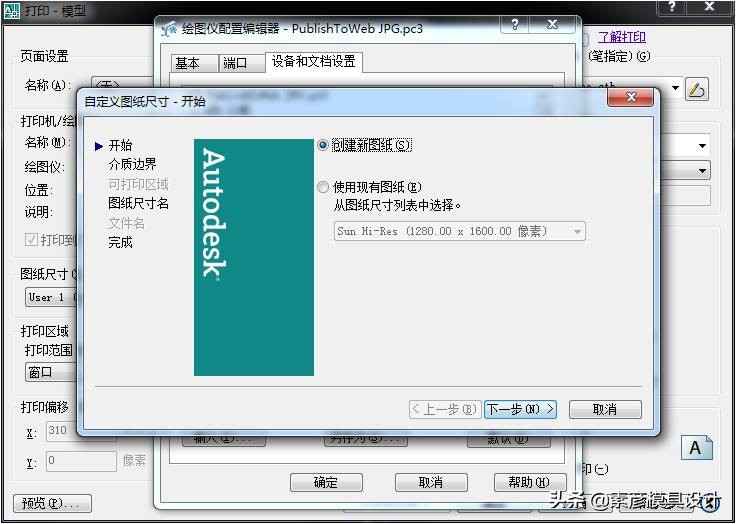

3、在弹出的对话框中，选择“创建新图纸”
4、然后，在“宽度”和“高度”框内，输入一个较大的值，这个值越大，就越清晰，当然，文件也会越大，一般3000-5000就差不多了。

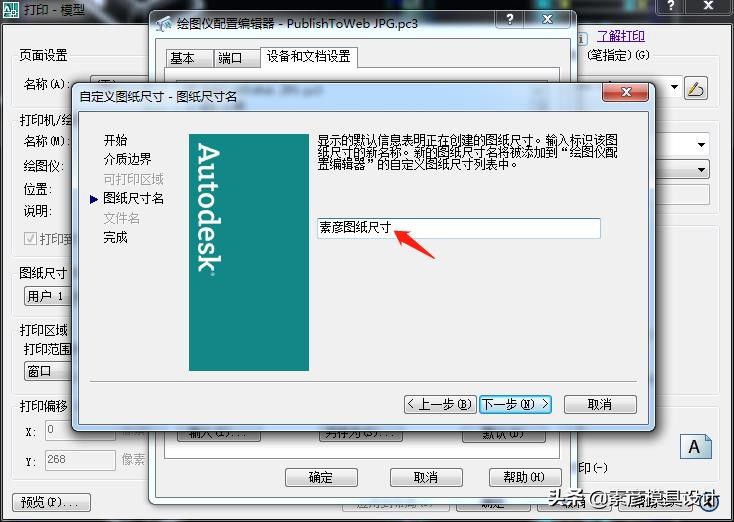

5、接着，为你创建的尺寸命名，随意就好。
6、一直到完成，然后确认，返回打印界面，这时，在“图纸尺寸”下面，就可以找到刚刚自己创建的图纸尺寸了。选它，直接打印输出，出来的图片清晰度就挺高。
下一篇就来讲讲本文中脸盆形状的这个产品吧，看似简单，很曲折，特有意思。
