华为AC+AP企业级无线组网案例
纯手码字，欢迎点赞、评论，探讨。
一、实验目的：
通过AC控制器实现公司不同区域不同SSID的无线覆盖，统一管理。
二、实验结果：
1、所有无线设备均能连接无线网，并相互通讯。
2、AP1 、AP2发布4个SSID（多频）；AP3发布2个SSID（多频）
3、所有笔记本、手机等无线终端能连接AP并通过DHCP自动获取IP地址。
4、实验终端结果截图信息：
笔记本1在AP1的覆盖范围：

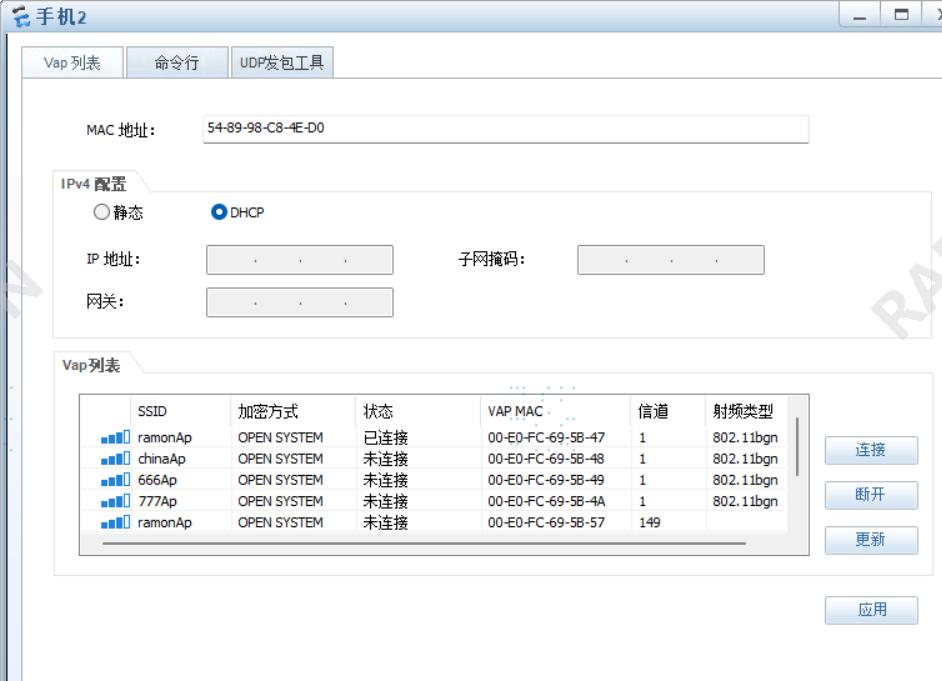

手机2在AP2的覆盖范围：

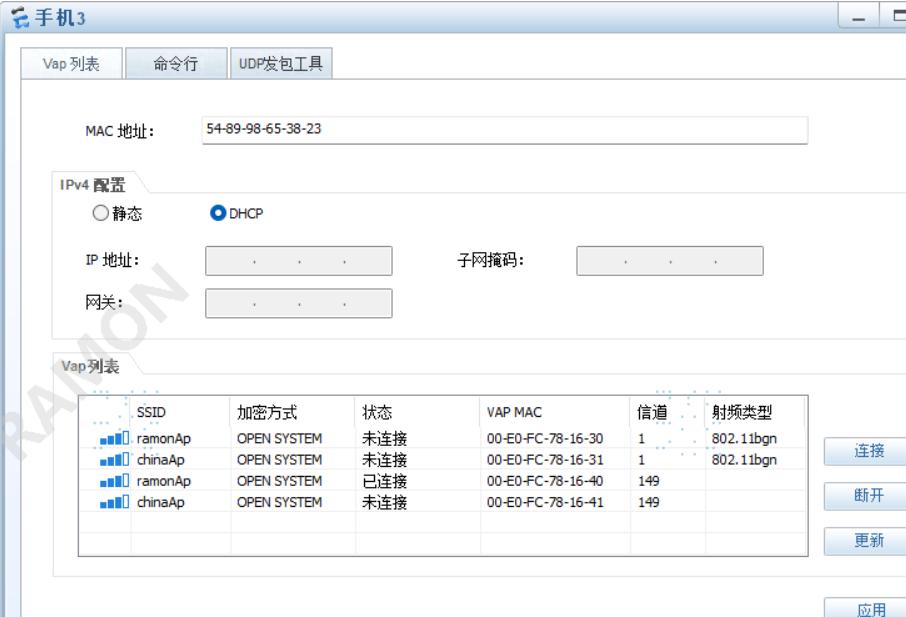

手机3在AP3的覆盖范围：

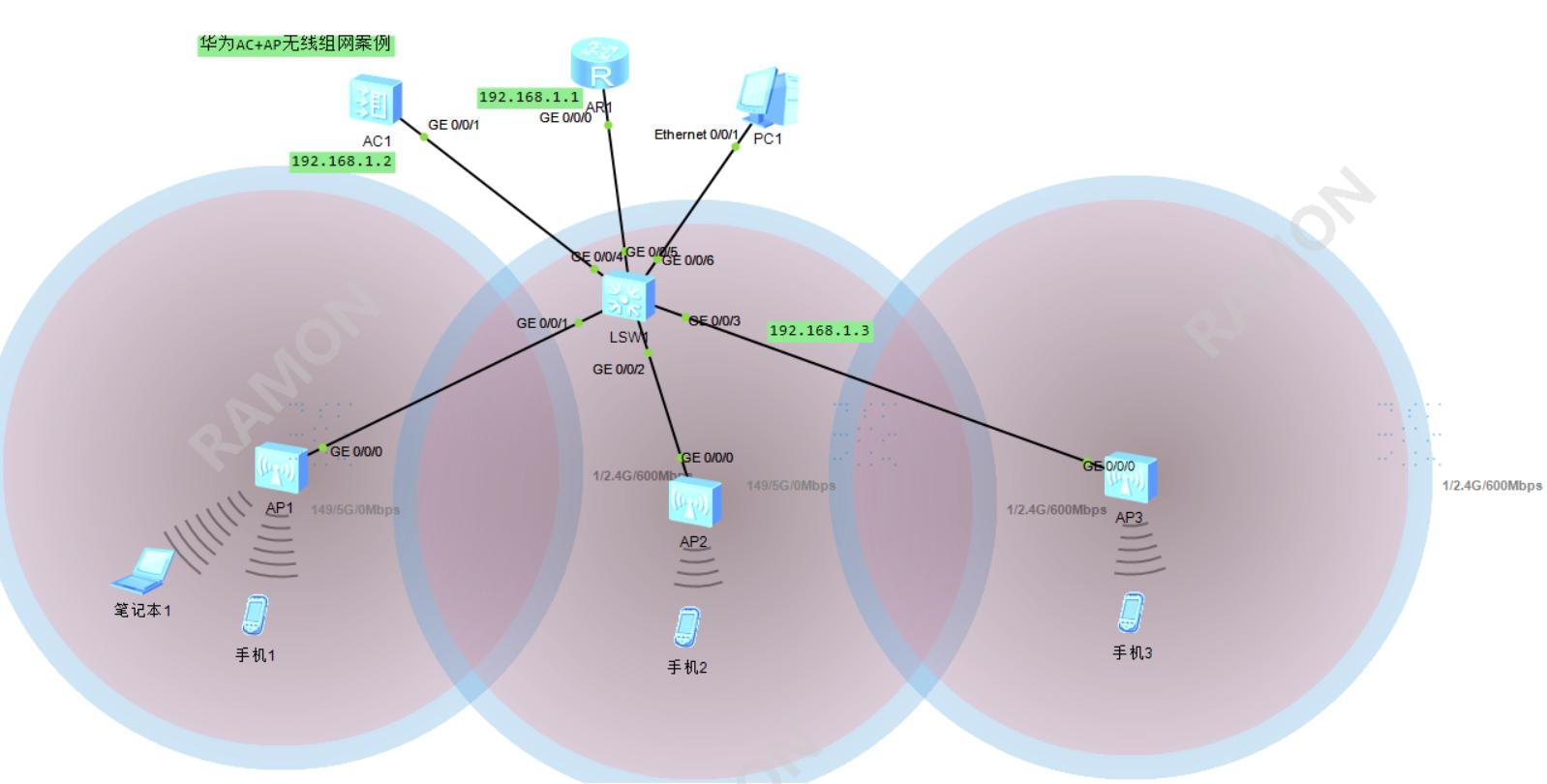

三、组网拓扑图：
网络拓扑图
四、设备配置信息：
R1配置信息（己删除无关配置信息）：
<Huawei>di cu
dhcp enable （开启DHCP服务）
ip pool v1 （定义IP地址池名称）
gateway-list 192.168.1.1 （定义网关地址）
network 192.168.1.0 mask 255.255.255.0 （定义IP地址池）
excluded-ip-address 192.168.1.3 192.168.1.2 （排除PC1、AC的地址）
dns-list 3.3.3.3 （定义DNS地址）
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0 （配置接口 地址）
dhcp select global （DHCP地址全局分配）
<Huawei>
------我-是--分--割---线---------------
AC配置信息（删除无关信息）：
<AC6605>di cu
interface Vlanif1 （配置Vlan1地址信息）
ip address 192.168.1.2 255.255.255.0
#
interface GigabitEthernet0/0/1 （定义接口类型，默认为vlan1)
port link-type access
#
capwap source interface vlanif1 (重要配置：定义无线通讯连接接口）
wlan （无线配置）
traffic-profile name default
security-profile name default
security-profile name default-wds
security-profile name default-mesh
ssid-profile name 666 （配置无线配置文件名称 666）
ssid 666Ap （配置文件666的SSID为666Ap)
ssid-profile name 777 （配置无线配置文件名称 777）
ssid 777Ap （配置文件777的SSID为777Ap)
ssid-profile name china （配置无线配置文件名称 china）
ssid chinaAp （配置文件china的SSID为chinaAp)
ssid-profile name ramon （配置无线配置文件名称 ramon）
ssid ramonAp （配置文件ramon的SSID为ramonAp)
vap-profile name 0 (配置虚拟AP，名称为0）
ssid-profile 666 （重点：虚拟AP绑定无线配置文件666，该名称必须与前面无线配置 文件名称保持一致）
vap-profile name 1 (配置虚拟AP，名称为1）
ssid-profile 777 （重点：虚拟AP绑定无线配置文件777，该名称必须与前面无线配置文件名称保持一致）
vap-profile name china (配置虚拟AP，名称为china）
ssid-profile china （重点：虚拟AP绑定无线配置文件china，该名称必须与前面无线配置文件名称保持一致）
vap-profile name ramon (配置虚拟AP，名称为ramon）
ssid-profile ramon （重点：虚拟AP绑定无线配置文件ramon，该名称必须与前面无线配置文件名称保持一致）
ap-group name size （定义AP组，名称为size）
radio 0 （频道0，以下频道1、2雷同，2.4G、5G）
vap-profile ramon wlan 8 （绑定虚拟AP,名称为ramon、通道为wlan8) ACl默认16个射频通道信息。
vap-profile china wlan 9 ( 绑定虚拟AP,名称为china、通道为wlan9)
vap-profile 0 wlan 10 (绑定虚拟AP,名称为0、通道为wlan10)
vap-profile 1 wlan 11 (绑定虚拟AP,名称为1、通道为wlan11)
radio 1
vap-profile ramon wlan 8
vap-profile china wlan 9
vap-profile 0 wlan 10
vap-profile 1 wlan 11
radio 2
vap-profile ramon wlan 8
vap-profile china wlan 9
vap-profile 0 wlan 10
vap-profile 1 wlan 11
ap-group name ramon （定义AP组，名称为ramon）
radio 0 （频道0，以下频道1、2雷同，2.4G、5G）
vap-profile ramon wlan 1 （绑定虚拟AP,名称为ramon、通道为wlan1) ACl默认16个射频通道信息。
vap-profile china wlan 2 ( 绑定虚拟AP,名称为china、通道为wlan9)
radio 1
vap-profile ramon wlan 1
vap-profile china wlan 2
radio 2
vap-profile ramon wlan 1
vap-profile china wlan 2
ap-id 0 type-id 56 ap-mac 00e0-fcee-1570 ap-sn 210235448310025C6D49 (添加AP1信息）
ap-group size （Ap1绑定至组 size)
ap-id 1 type-id 56 ap-mac 00e0-fc78-1630 ap-sn 2102354483108E22CF20 (添加AP3信息）
ap-group ramon （Ap3绑定至组 ramon)
ap-id 2 type-id 56 ap-mac 00e0-fc69-5b40 ap-sn 210235448310650D5F38 (添加AP2信息）
ap-group size （Ap2绑定至组 size)
provision-ap
<AC6605>
