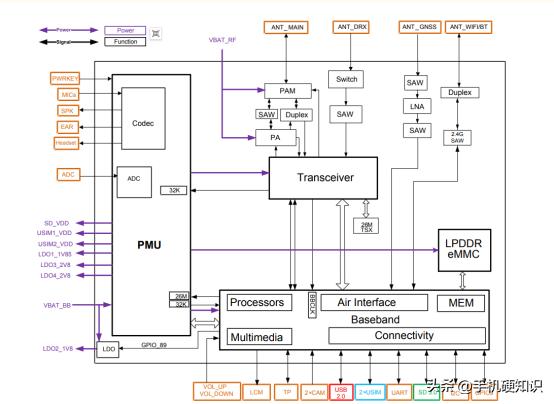

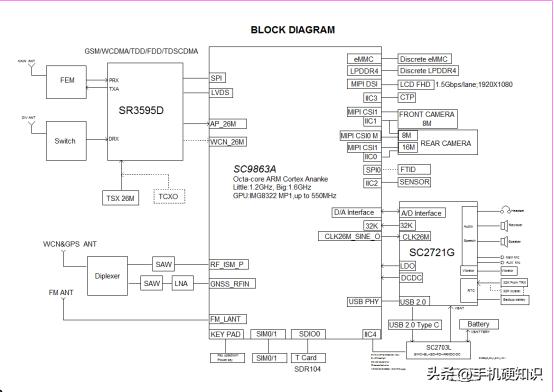

——下图为一部手机主板的基本功能框图，阐述了其主要功能：
⚫ 电源管理
⚫ 射频部分
⚫ 基带部分
⚫ LPDDR3 + eMMC 存储器
⚫ 外围接口 -- USB 接口 -- UART 接口 -- (U)SIM 接口 -- SD 卡接口 -- GPIO 接口 -- I2C 接口 -- ADC 接口 -- LCM（MIPI）接口 -- 触摸屏接口 -- 摄像头（MIPI）接口 -- 音频接口
手机开机原理
VBAT 上电后，通过拉低 PWRKEY 至少 2.5 秒可以使手机开机。PWRKEY 内部有上拉到 VBAT。
开关机原理图如下图所示： PWRKEY 引脚通过一个按键开关，按钮附近需放置一个 TVS管 用于 ESD 保护， 并且串联 1 kΩ 电阻到 PWRKEY，电路如下：
手机的主要性能参数
应用处理器 -- 调制解调处理器 -- 发射功率LTE 特性 -- WCDMA 特性 -- TD-SCDMA 特性 -- CDMA 特性 -- GSM/GPRS/EDGE 特性 -- WLAN 特性 -- Bluetooth 特性 -- 卫星定位 -- EMMC -- 短消息 (SMS) -- LCM 接口 -- 摄像头接口 -- 音频接口 -- USB 接口 -- USIM 卡接口 -- SDIO 接口 -- SDIO 接口 -- ADC 接口 -- 天线接口 等。
手机关机原理

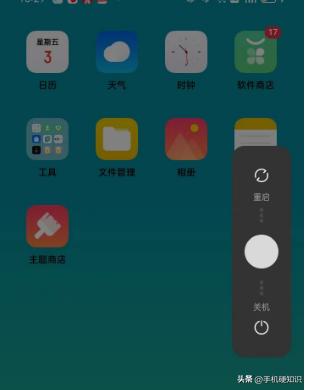

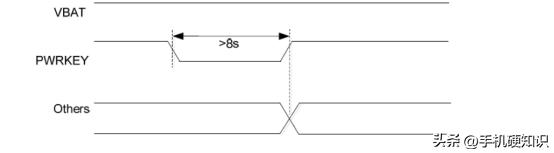

手机关机可以通过把 PWRKEY 信号拉低至少 2 -3秒用来关机。当PMU检测到关机动作以后，屏幕会有提示窗 弹出，确认是否执行关机动作。 关机也可以通过长时间拉低 PWRKEY 超过 8s 来实现强制关机。强制关机时序图如下图所示：
关机时序图
