朋友接到一个老机房的售后，由于重置路由器和交换机，从而网络瘫痪，搞了一天无果，后来发现需要配置单臂路由实现功能，助人就是助己，于是远程救火。由于单位特殊，现场不允许截图，只能实验配置详细步骤与老铁分享，大家可以收藏转发备用。
一、前置条件
1.1目的：
使用单臂路由完成多个vlan之间的通信。
1.2基本设备及配置：
1.2.1路由器ar1220，
1.2.2交换机s3700，
1.2.3路由器ar1的ge 0/0/0接口连接交换机的eth 0/0/10端口,其中ar1的ge0/0/0接口需要配置为子接口，交换机的eth 0/0/10需要配置为trunk模式。
1.2.4交换机的eth0/0/1连接pc1,eth0/0/2连接pc2，接口均配置为access模式
1.2.5 pc1 ip:192.168.10.10/24 vlan 10
gw:192.168.10.1/24
1.2.6 pc2 ip:192.168.20.20/24 vlan 20
gw:192.168.20.1/24
1.3拓扑图：
二、交换机配置
#用户模式下，输入system-view进入视图模式，可执行设备全局配置的命令
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
#修改设备名称为sw1
[Huawei]sysname sw1
[sw1]
#批量创建2个vlan；vlan 10，vlan 20
[sw1]vlan batch 10 20

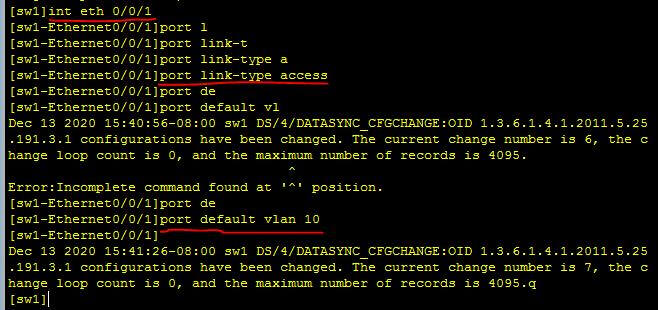

#进入接口eth 0/0/1里面
[sw1]int eth 0/0/1
#设置端口链接类型为 access 型（access一般为PC和交换机连接）
[sw1-Ethernet0/0/1]port link-type access
#把eth 0/0/1端口加入到vlan 10
[sw1-Ethernet0/0/1]port default vlan 10
#进入接口eth 0/0/2里面
[sw1]interface Eth 0/0/2
#设置端口链接类型为 access 型
[sw1-Ethernet0/0/2]port link-type access
#把eth 0/0/1端口加入到vlan 20
[sw1-Ethernet0/0/2]port default vlan 20
#退出接口模式
[sw1-Ethernet0/0/2]q
验证
[sw1]dis vlan
由上图可知，vlan 10里面包含端口eth0/0/1，vlan 20里面包含端口eth0/0/2。

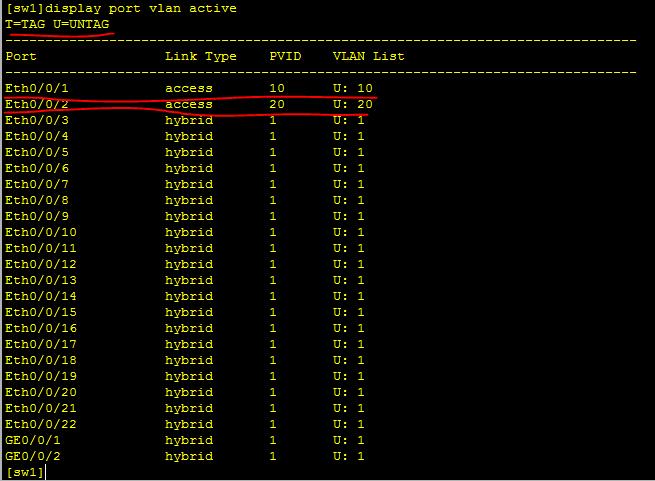

或者用下面这条命令
[sw1]display port vlan active
#进入接口eth 0/0/10里面
[sw1]interface Eth 0/0/10
#设置端口链接类型为 trunk 型(trunk一般为交换机和交换机相连，或者交换机与路由器相连)
[sw1-Ethernet0/0/10]port link-type trunk
#Eth0/0/10允许所有vlan通过
[sw1-Ethernet0/0/10]port trunk allow-pass vlan all
验证
[sw1]disp port vlan active
由上图可知，eth0/0/10接口类型为trunk,默认vlan1通过，且vlan1没有打标签（U），同时允许vlan 10，vlan 20通过，且vlan 10和20都打了标签（T）。
自此交换机配置完成
三、路由器配置
目的：主要在路由器上面创建子接口，给子接口配置IP地址作为vlan内主机的网关。
#用户模式下，输入system-view进入视图模式，可执行设备全局配置的命令
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
#修改设备名称为r1
[Huawei]sysname r1
#进入接口g0/0/0.10，这里是接口g0/0/0的子接口g0/0/0.10，其中10为子接口号，项目中一般对应vlan编号。
[r1]interface g0/0/0.10
[r1-GigabitEthernet0/0/0.10]
#定义子接口与vlan相关联，vid是对应的vlan 编号，这里vid是10，说明是vlan 10
[r1-GigabitEthernet0/0/0.10]dot1q termination vid 10
#给子接口配置IP地址为192.168.10.1掩码为255.255.255.0（24位）
[r1-GigabitEthernet0/0/0.10]ip addr 192.168.10.1 24
#处理arp消息，默认华为交换机不处理子接口的arp消息，所以需要开启这项功能
[r1-GigabitEthernet0/0/0.10]arp broadcast enable
验证
[r1-GigabitEthernet0/0/0.10]disp this
同理创建另外一个子接口对应vlan 20
[r1]interface g0/0/0.20
[r1-GigabitEthernet0/0/0.20]dot1q termination vid 20
[r1-GigabitEthernet0/0/0.20]ip addr 192.168.20.1 24
[r1-GigabitEthernet0/0/0.20]arp broadcast enable
验证
[r1-GigabitEthernet0/0/0.20]disp this
查看r1的路由表
[r1]disp ip routing-table
自此路由器配置完毕
四、配置PC的地址

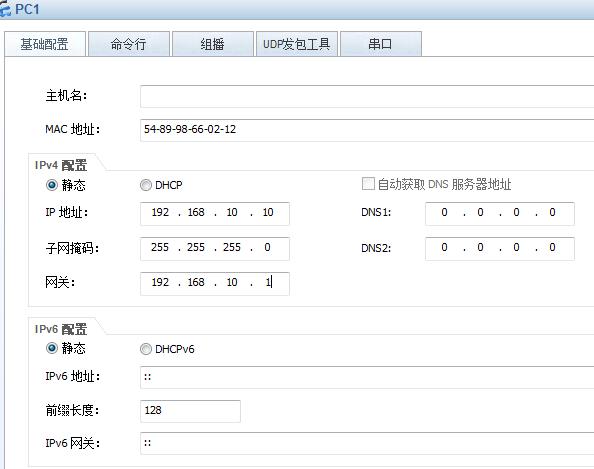

配置PC1的IP地址
配置PC2的Ip地址
验证
在pc1上ping pc2
用tracert命令检查路径

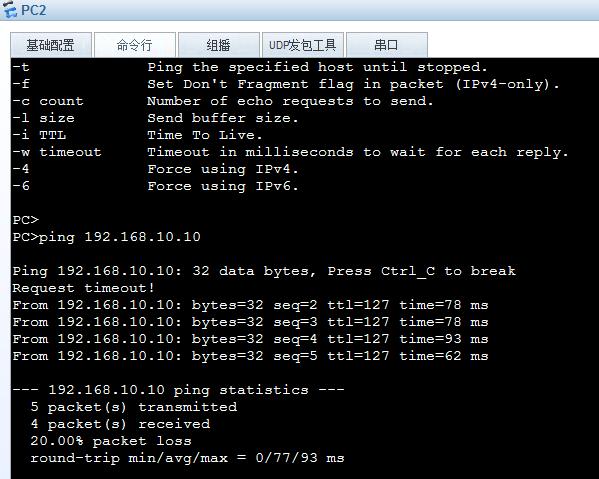

在pc2上ping pc1
用tracert命令检查路径
至此pc1和pc2相通，实现不同vlan之间的通信。
五、总结
显示路由器的接口配置
[r1]disp current-configuration interface
由上图可知，在路由器的ge 0/0/0下面创建两个子接口,并且进行配置，而ge 0/0/0接口没有进行任何配置。
查看交换机的端口
<sw1>disp port vlan
由上图可知，连接路由器的接口一定是trunk
总之，单臂路由适合二层交换机没有路由功能，但是可以划分vlan，可以通过路由器实现vlan之间互访。配置的几个关键点是，交换机和路由器接口一定配置为trunk，用dot1q封装，路由器一个接口配置多个子接口，子接口地址设置为对应vlan的网关，子接口开启arp broadcast。
