首先，在 Excel中输入坐标值（注意要输入绝对坐标） 。我们将x 坐标值放入 A 列， y 坐标值放入到 B 列，再将 A 列和 B 列合并成 C 列，由于 CAD 中二维坐标 点之间是用逗号隔开的，所以我们在 C2 单元格中输入：=A2&","&B2，C2 中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得 到一组坐标值。如下图所示：
其次，选出所需画线的点的坐标值，如上例中 C 列数据，按 Ctrl+C 将其复制到 剪贴板上。

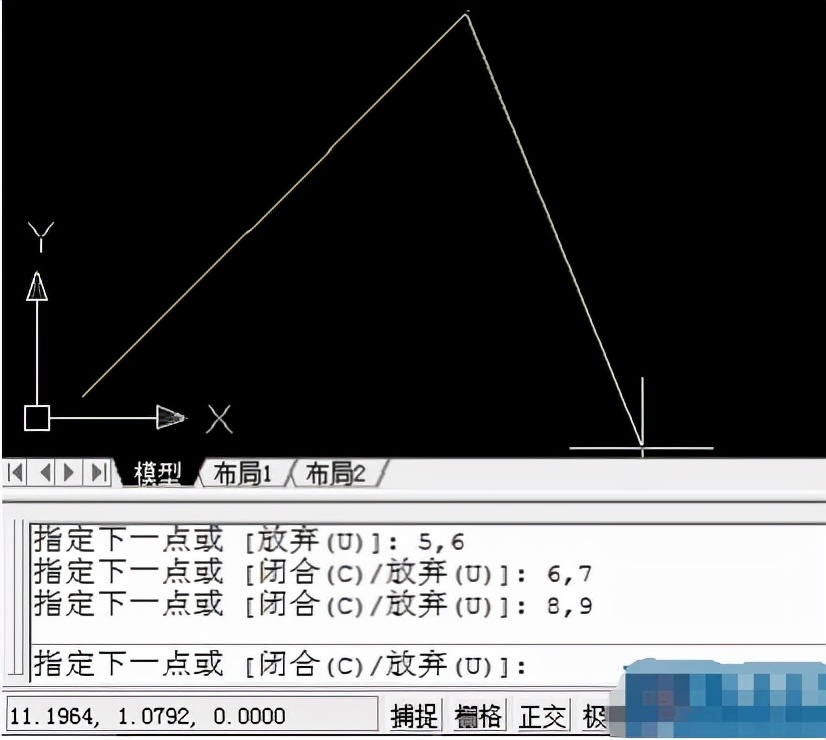

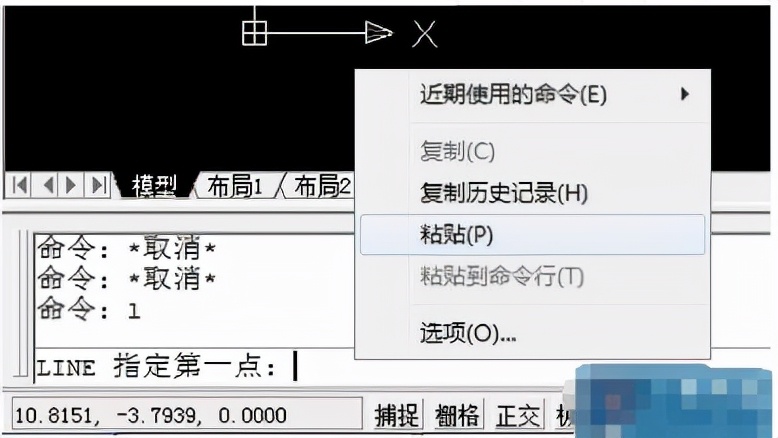

打开 CAD，在命令行输入画线的命令，例如 L(直线)、PL(多段线)、SPL(样条线) ， 回车提示定位的第一点时，将复制的坐标用 Ctrl+V 粘贴到命令行，即可快速完成这些点的绘制。
然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。
通过上面的方法，可以很方便地绘制各种曲线或折线，并且在 Excel 中很容易地修改并保存坐标值。
