solidworks齿轮从建模到装配。
徐老师，你的这个齿轮是怎么画的？我给你详细的讲解一下。
·首先新建一个装配体环境。
·进入装配体环境之后执行上方的这个圆命令，选择前视基准面，以圆点为圆心画一个大圆出来，在右边连接一个小圆出来。
·按住Ctrl键选中左右这两个圆心，给它添加一个水平的约束，点击对勾。
·单击智能尺寸标注左边这个圆，它的直径大小是42，标注右边这个圆的直径大小，给一个21。

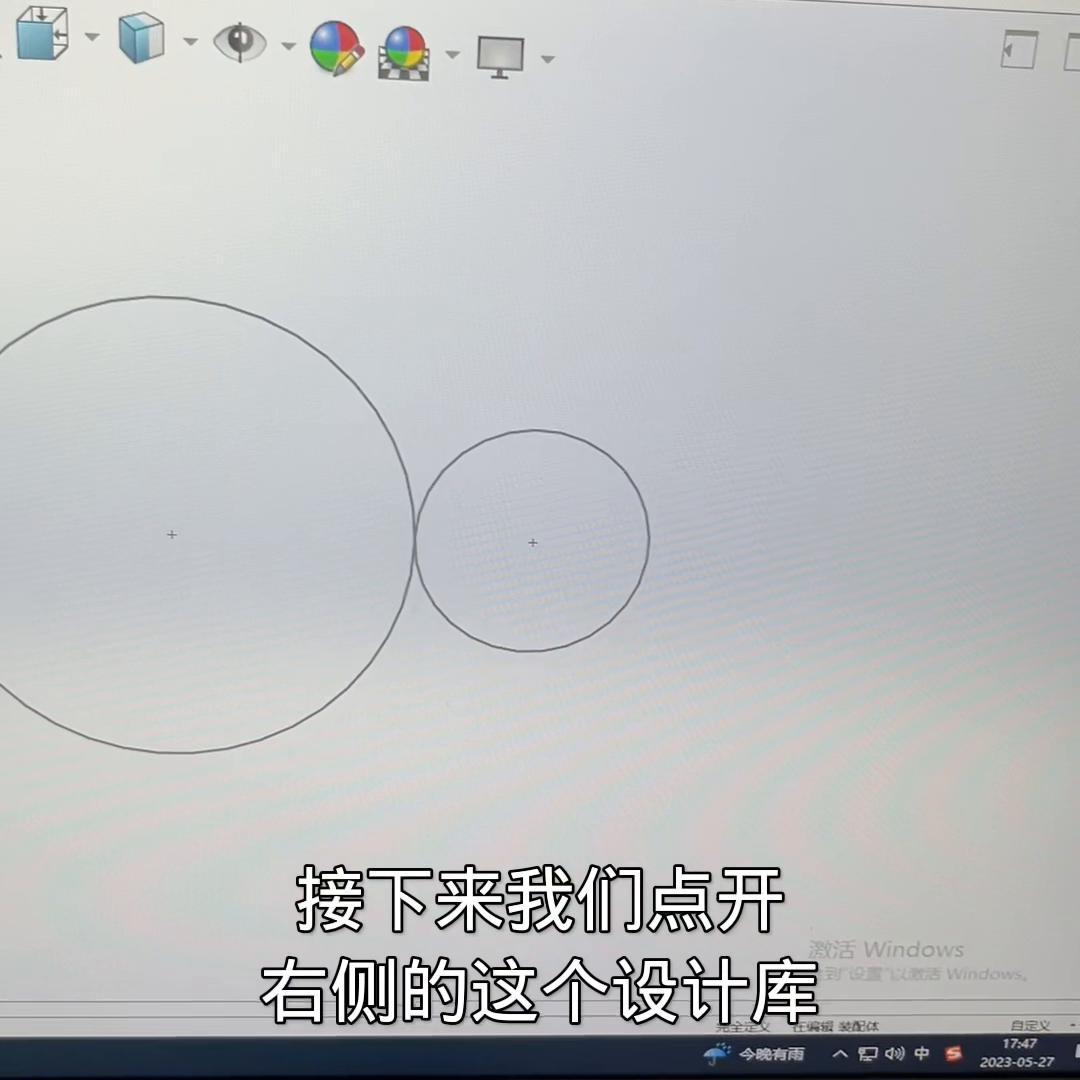

·然后退出草图绘制的环境。接下来点开右侧的这个设计库，在设计库里边找到动力传动，双击打开这个齿轮。
·在这个正齿轮上直接按住鼠标左键不松手，把它拖拽到工作环境当中。
·拖过来之后在左侧去修改它的齿轮的参数大小。
→首先把模数改成1，尺数改为21，压力角改成20，面宽改为10，直径改成10，点击对勾。这是第一个齿轮。
→再次单击鼠标左键，放下第二个齿轮，按ESC退出。在第二个齿轮上鼠标右击，点击编辑零部件。

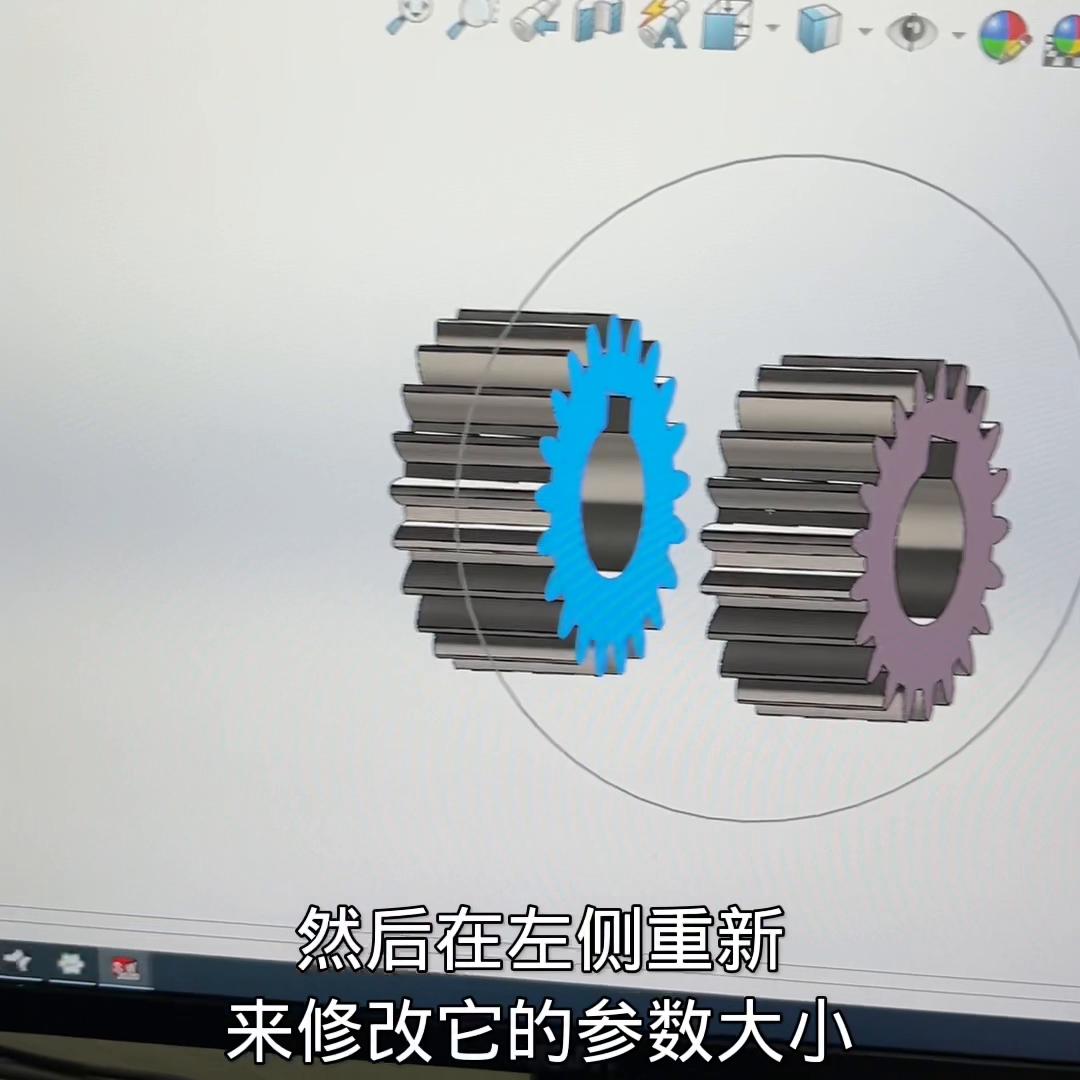

→在左侧重新来修改它的参数大小，这里把尺数给它改成42，其他的就不用再改了，点击对勾。
·接下来把这个齿轮，鼠标右击给它改成浮动的效果。点击上方的配合配合的对象，选择大齿轮的这个圆，再选择大圆，添加一个同轴心的配合。
→再来选择小齿轮的这个圆，再选择小圆，也给它添加一个同轴心的配合。
·接下来在左侧的设计树当中去找到大齿轮，它的前视基准面和装配体的前视基准面去做一个重合的约束，点击对勾。
→再找到这个小齿轮，它的前前基准面也和装配体的前前基准面做一个重合的约束。
→现在点击上方的移动零部件，移动方式选择自由拖动，选择标准拖动。

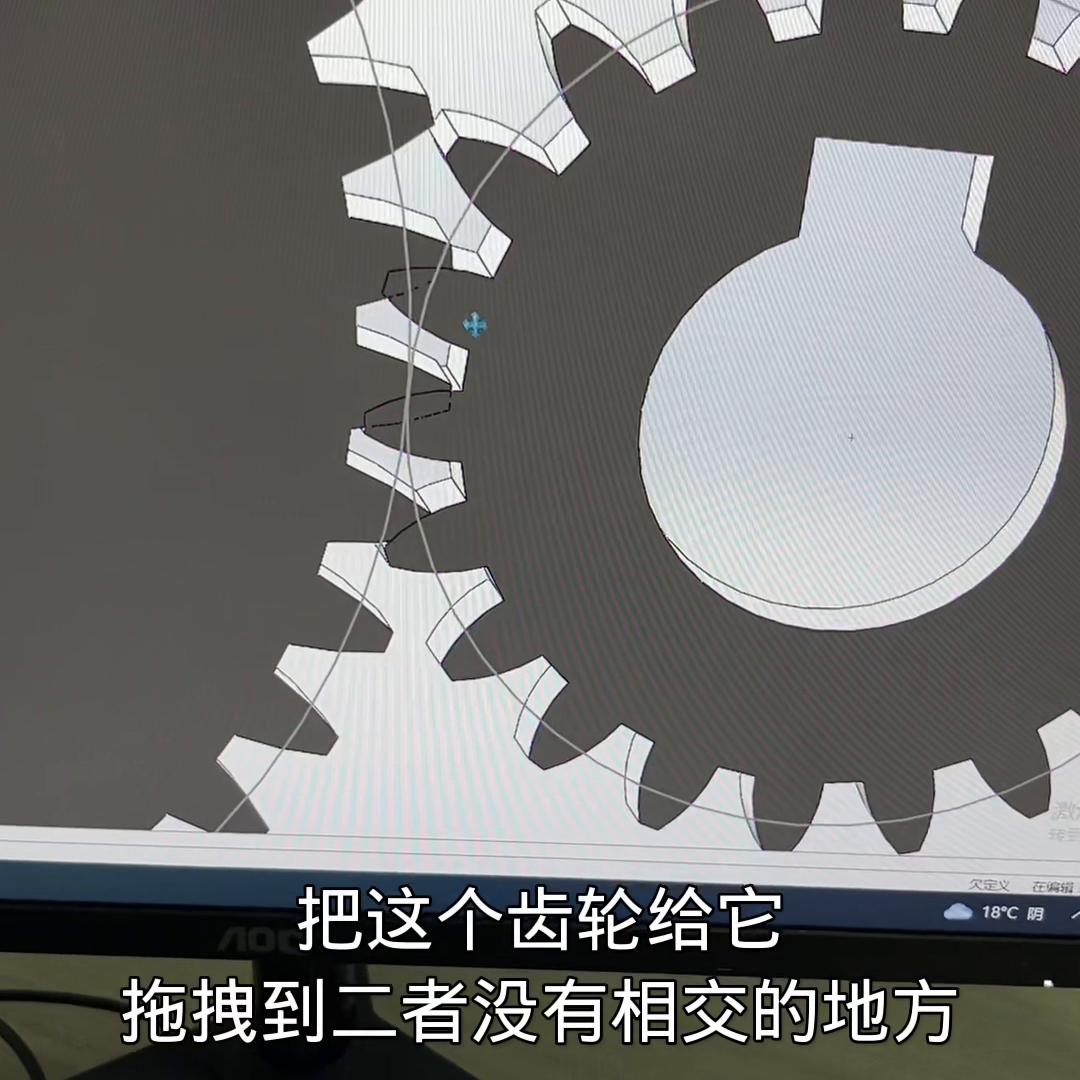

→按住鼠标左键把这个齿轮给它拖拽到二者没有相交的地方。
→在左侧点击物理动力学。现在只需要拖拽其中一个齿轮，另外一个齿轮也会跟着运动起来。这个齿轮就建模装配完成了。
