本文为大家带来一个用触摸屏设计电动机进行正反转与停止的的案例，在我们很多工业控制中，很多客户往往不喜欢用开关去控制机器，而是喜欢在屏幕上操作。也就是我们说的触摸屏，因为在触摸屏上操作一是可以看见设备的运行情况，二是用起来非常方便，三是看起来也挺高大上（哈哈，开个玩笑），现在直接进入正题。
名称：电动机正反转,
控制要求：
1，包含控制名称，公司信息，联系电话，
2，点击第一个页面的任意位置都可以切换到下一个页面。
3，在第二个页面能够控制电机正转，反转，停止。

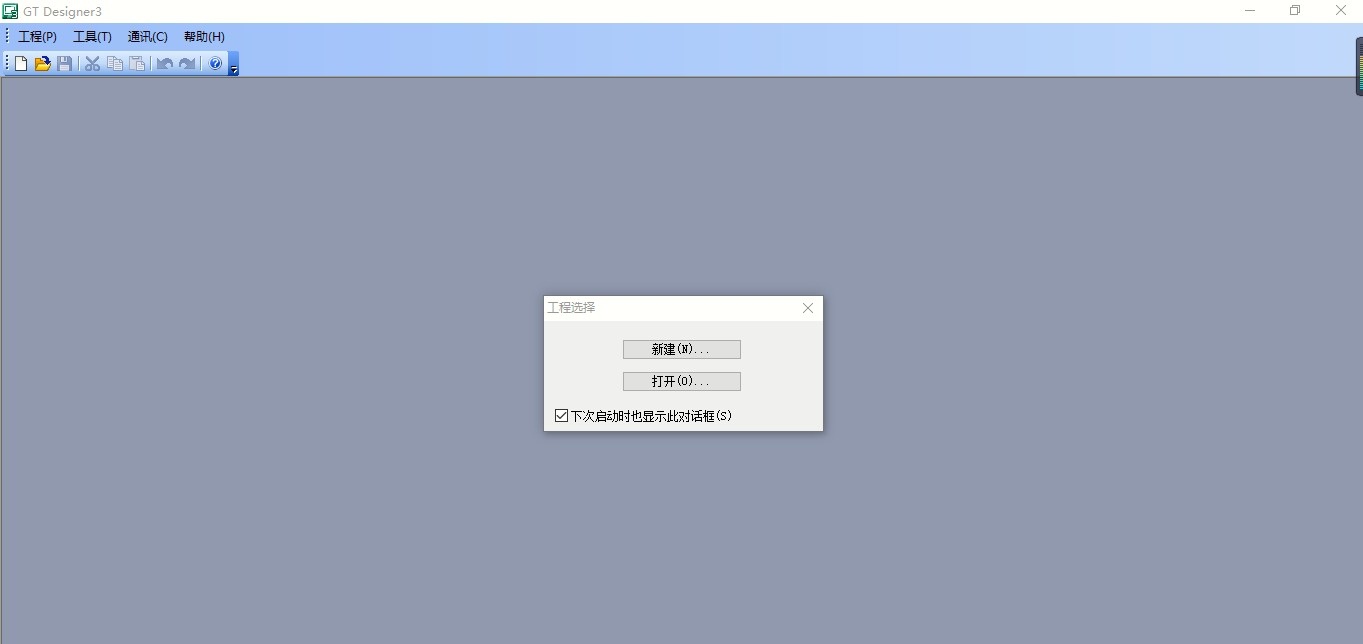

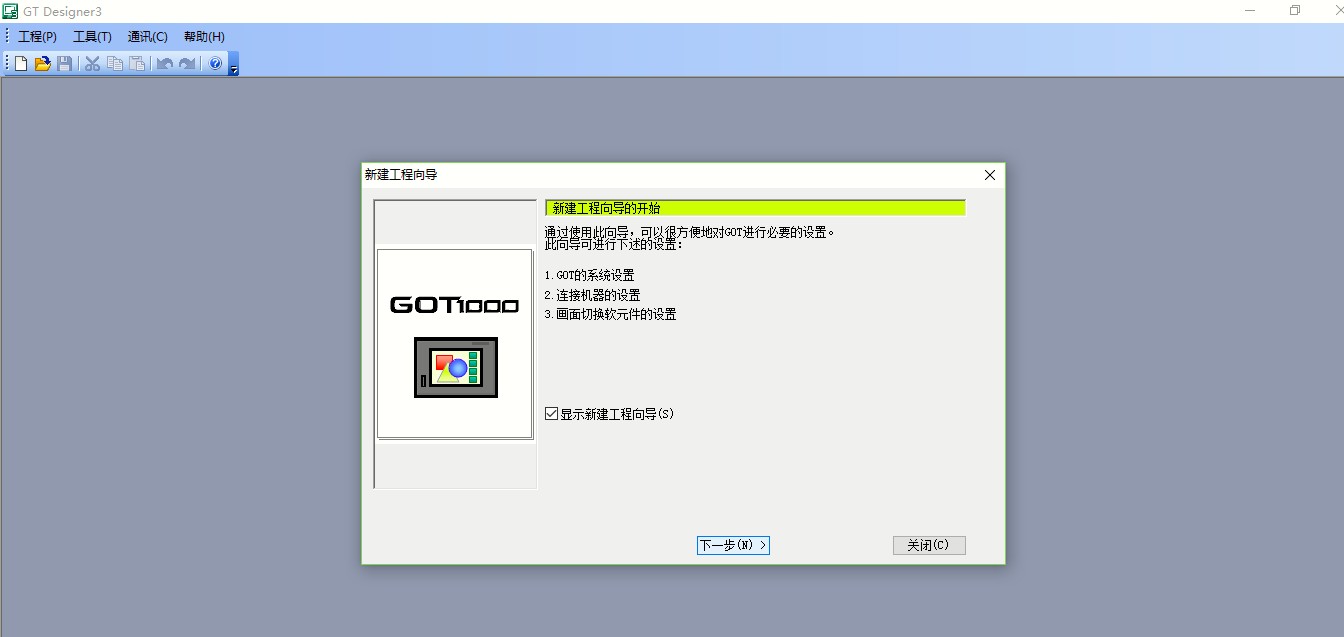

首先我们先双击打开GT designer3,然后就会到这个页面，点击新建。
点击下一步。

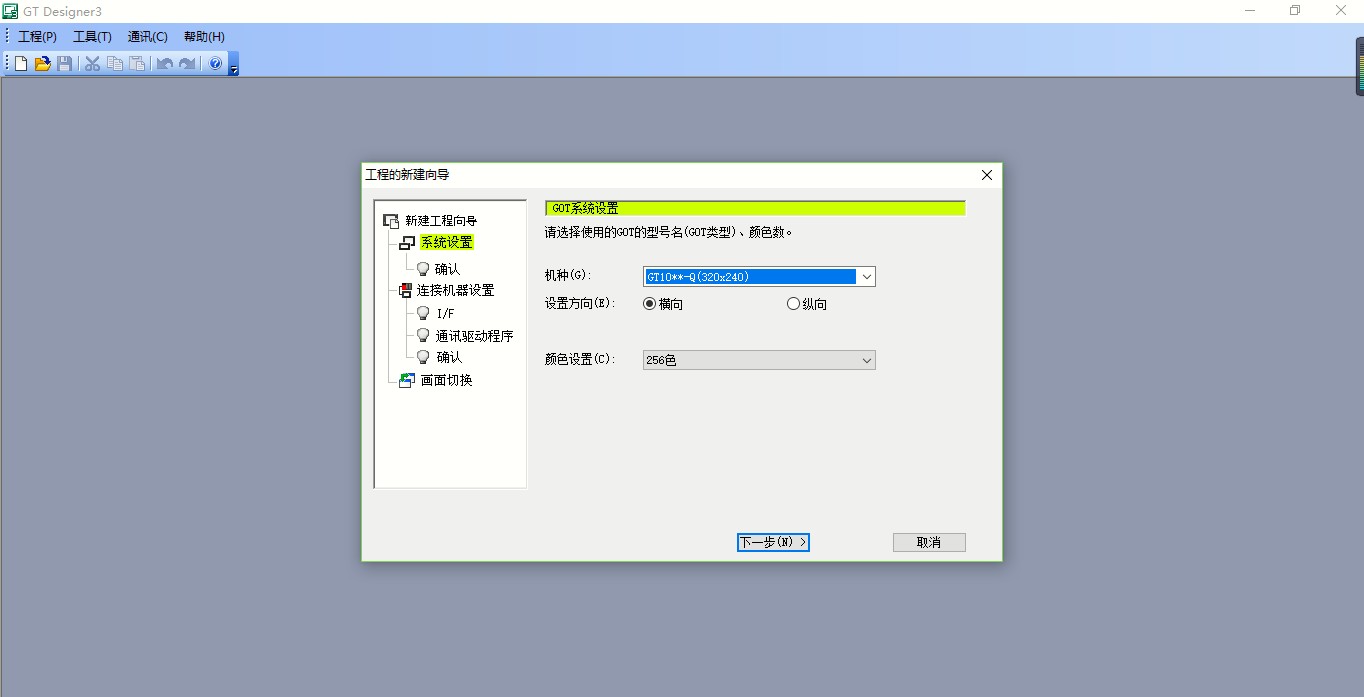

在这里机种我可以根据我们实际需要情况进行选择，我们选择GT10**Q系列的。横向256色。
直接下一步，再下一步到这个页面。选择三菱电机FX系列的。

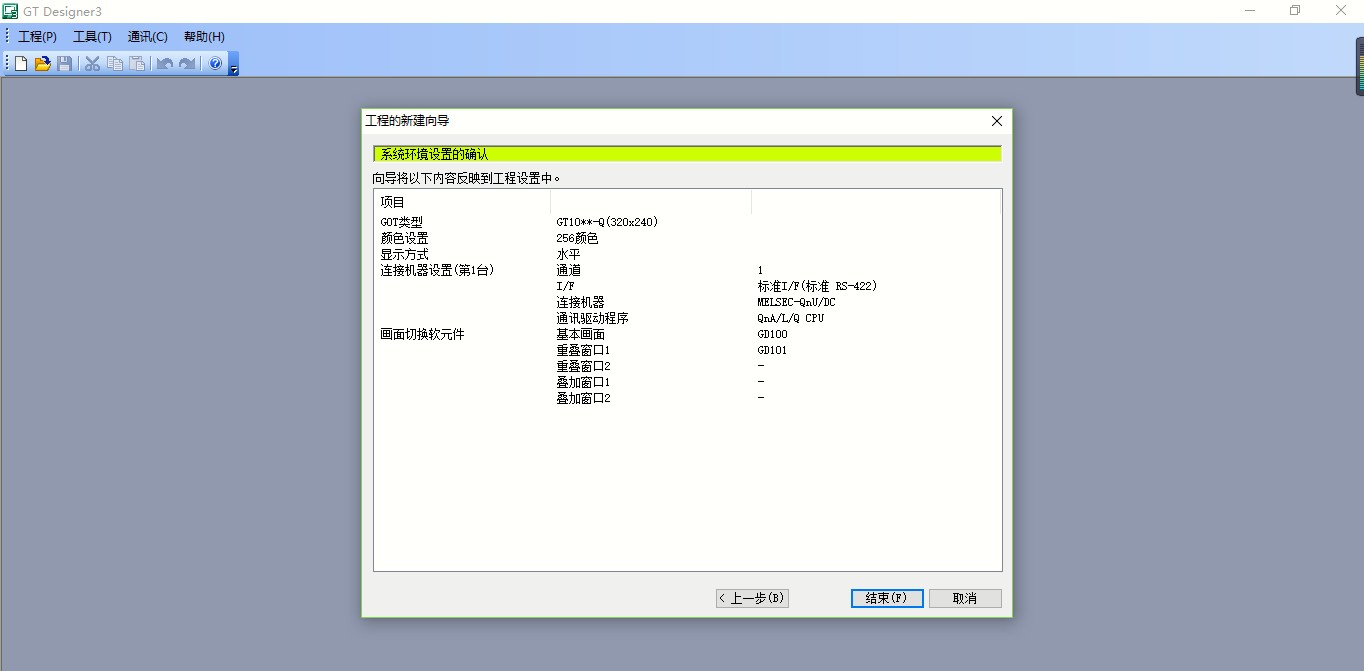

直接一直点下一步，到这个页面后点击结束。

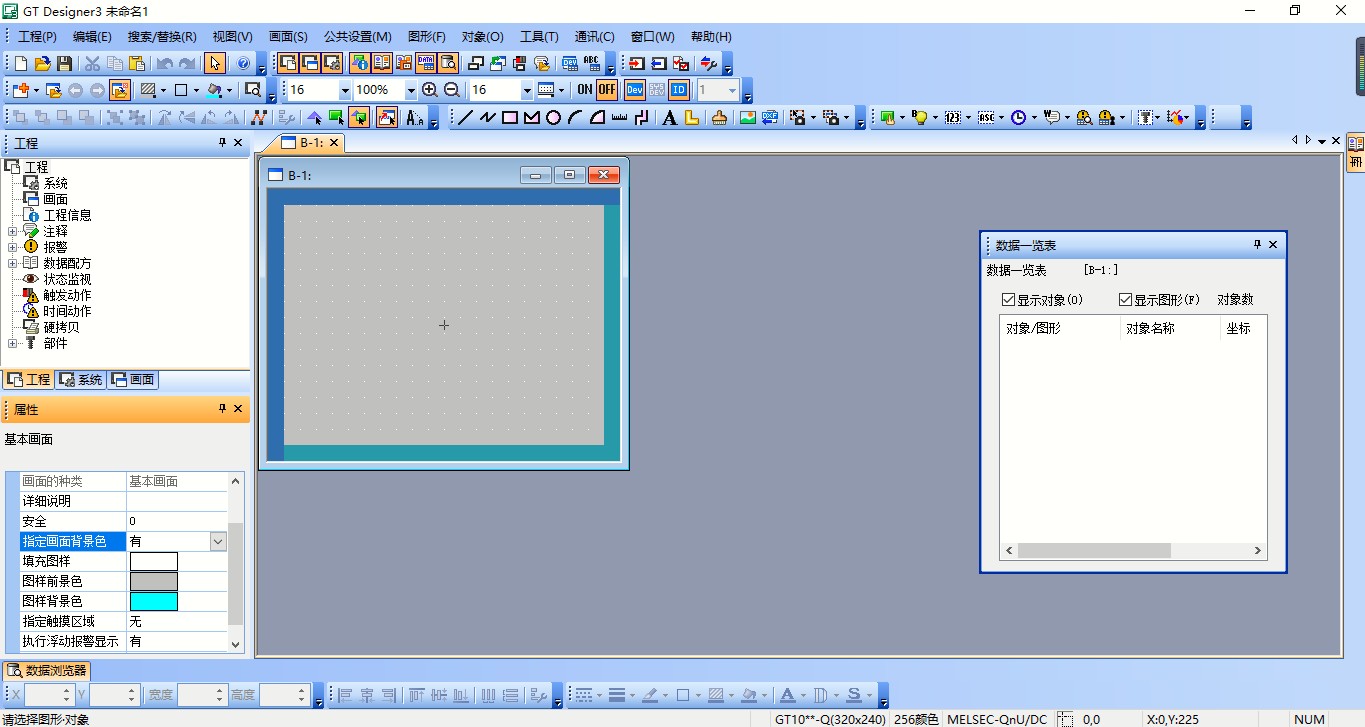

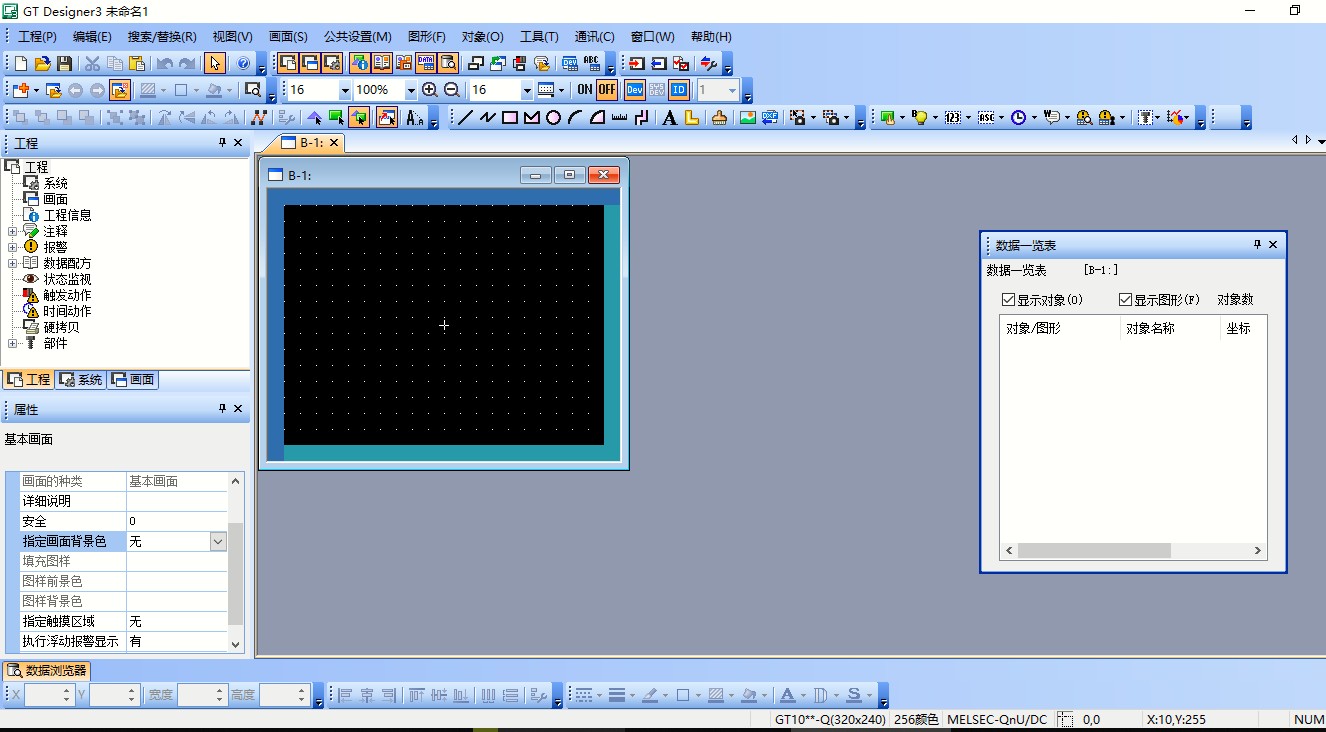

当到了这个页面后，就可以开始进行设计触摸屏页面了。
我们可以通过左下角指定画面背景颜色为白色（这里看各位朋友习惯）。

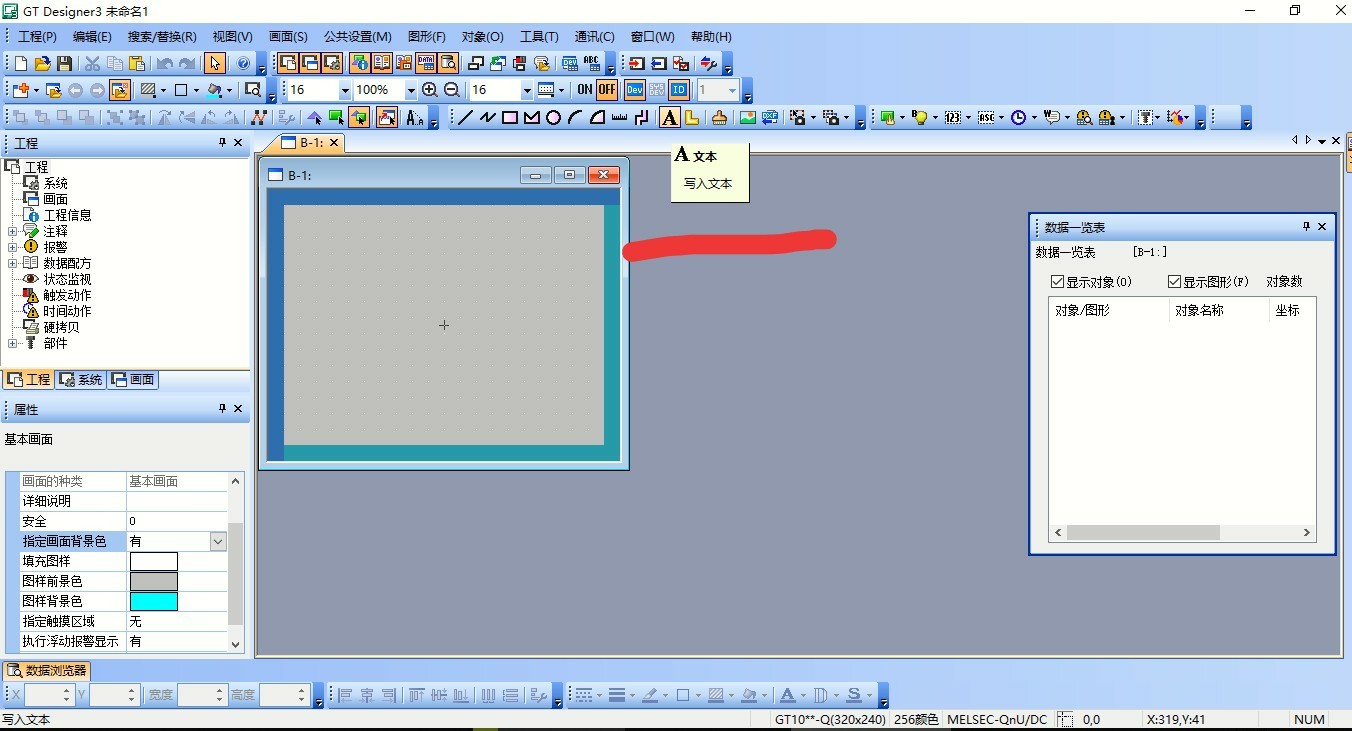

然后点击文本，在那个我们设计触摸屏上的页面上双击。

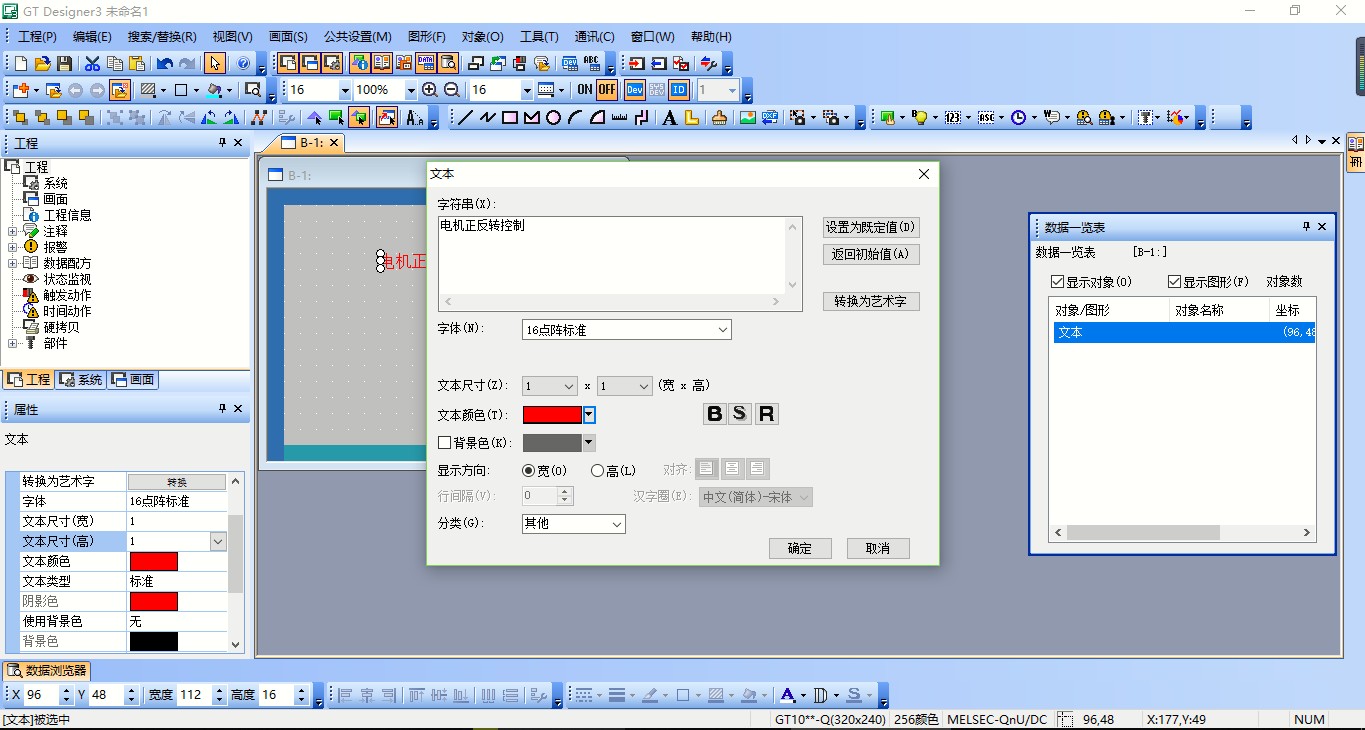

输入我们需要的文字，设置尺寸2X2，文本颜色红色。点击确定

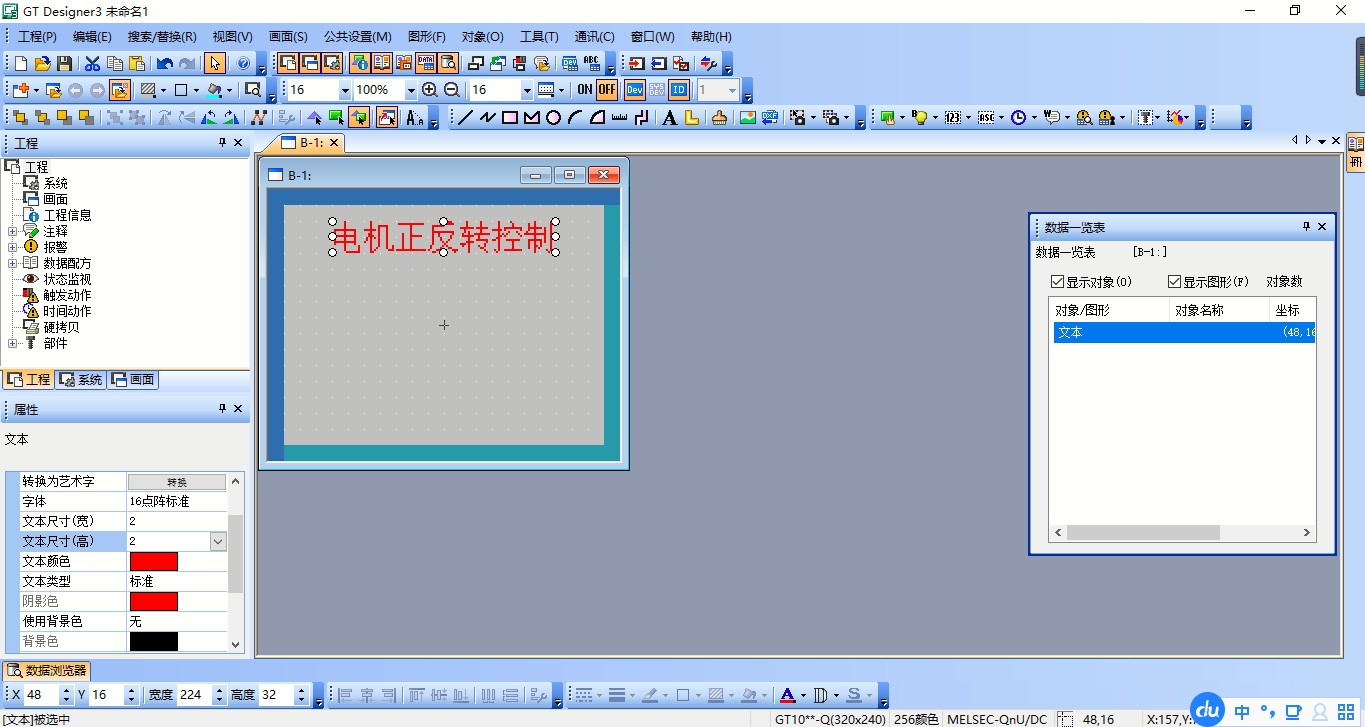

然后把我们设计的页面拖动到合适位置。

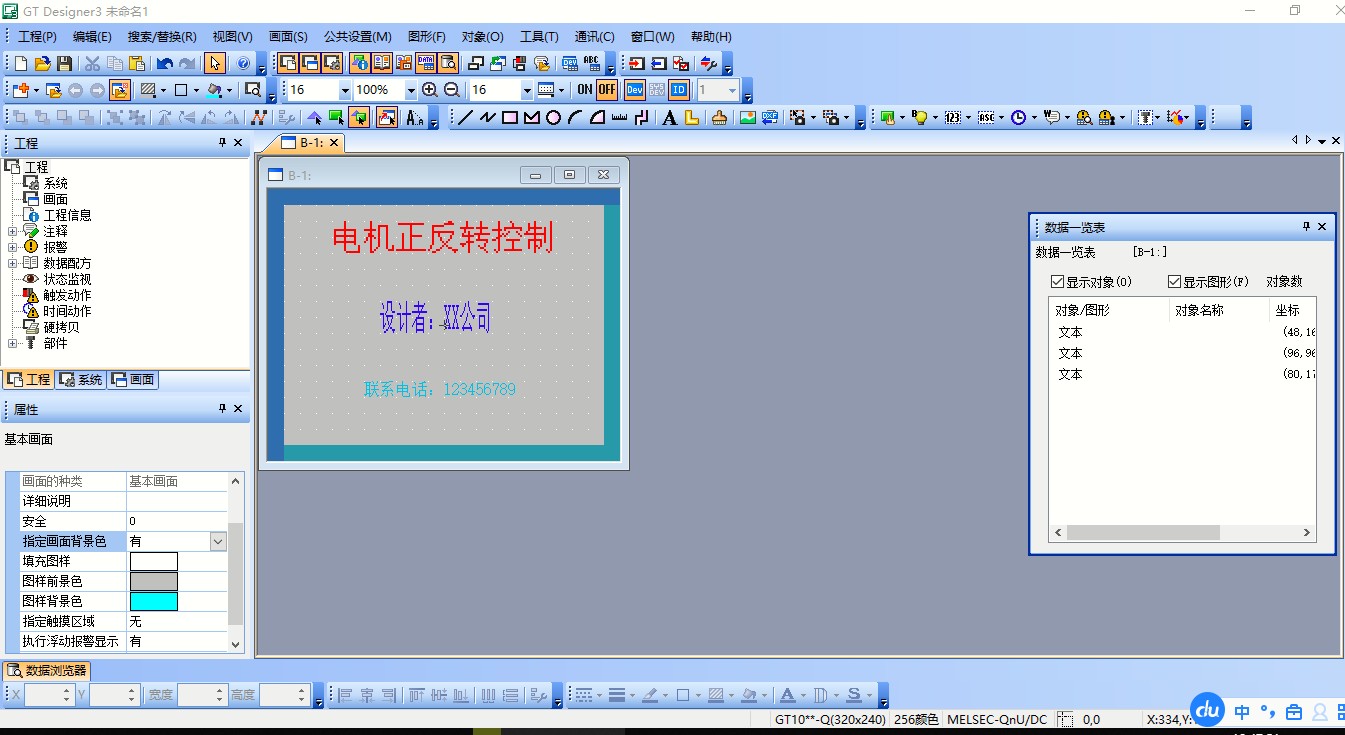

然后设计者，联系电话也是通过这种方法进行设计的。

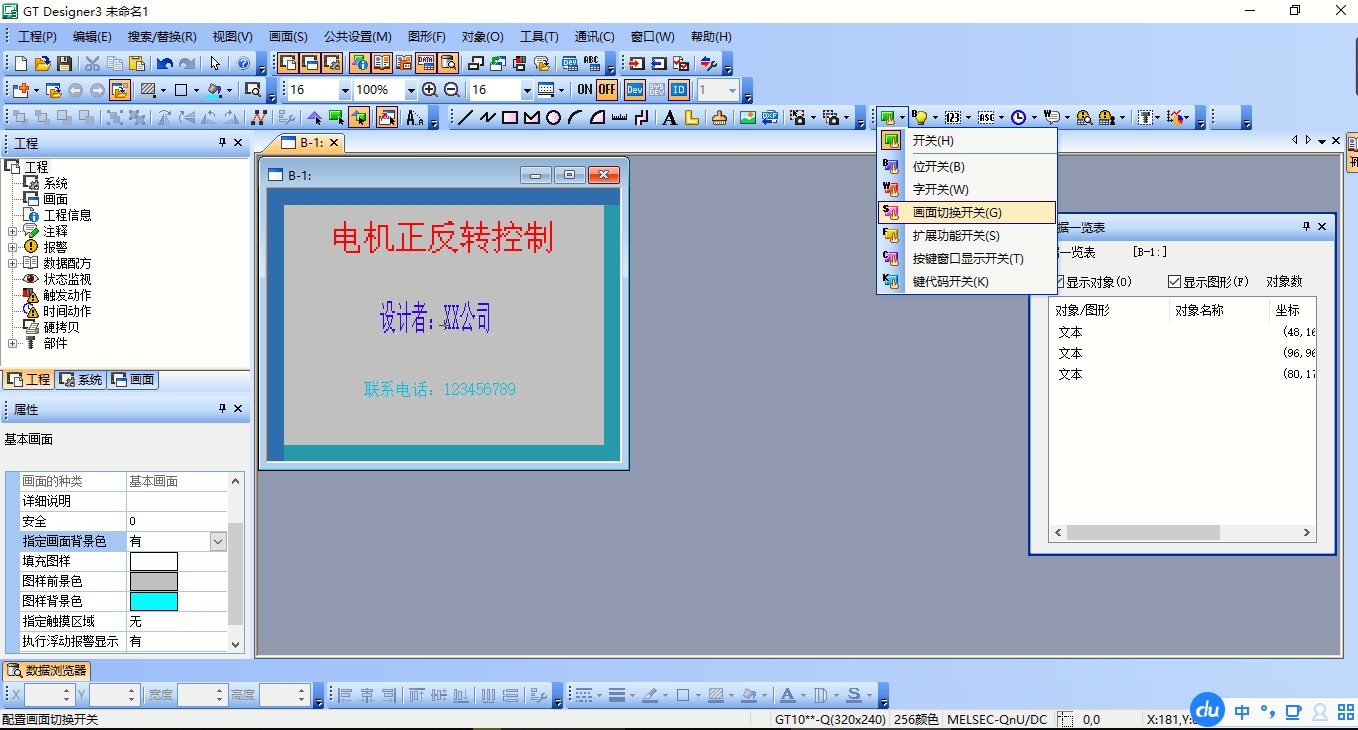

由于我们要求点击首页的这个页面的任意一个位置都能够切换到下一个页面，所以我们在这里点击画面切换开关。点一下我们要进行设计的那个页面可以看到会出现一个按钮，然后再双击一下按钮。
切换种类选择基本，画面编号选择2。

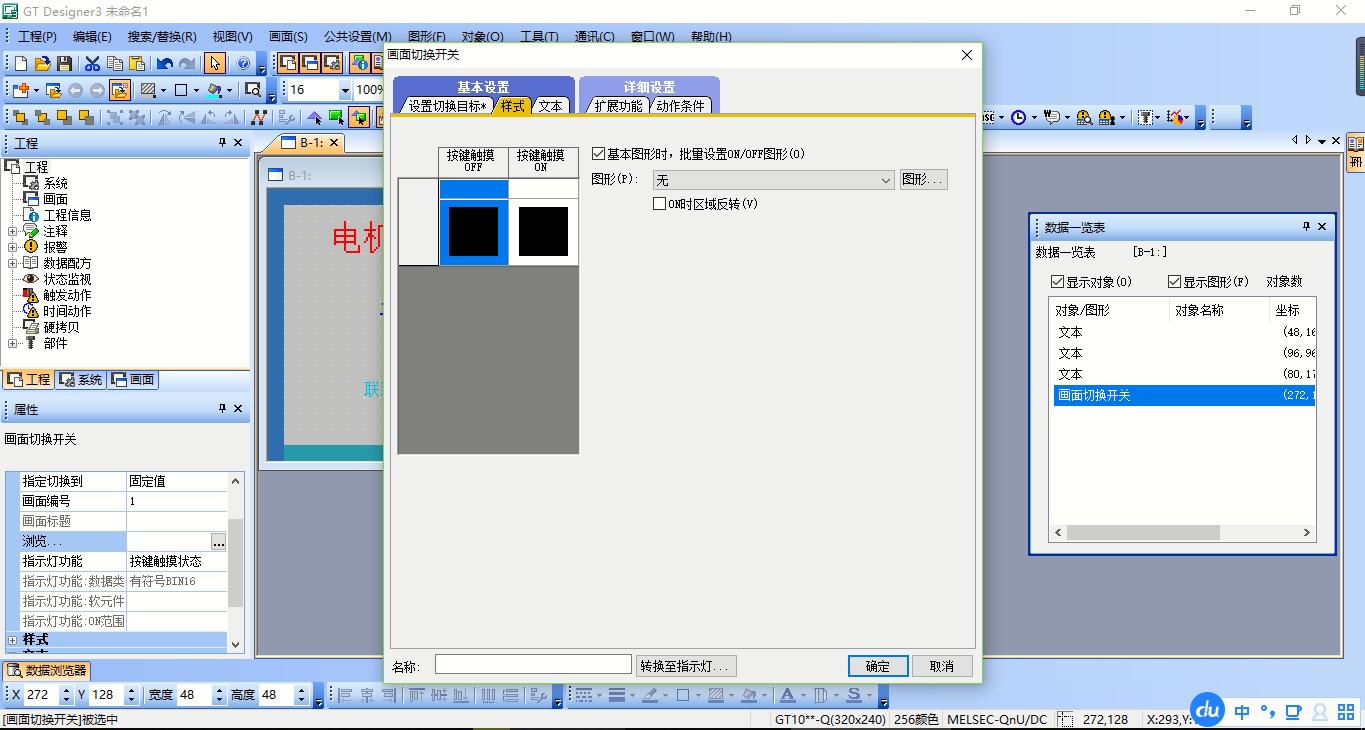

点击样式，把图形设置为无。
我们可以看到页面上出现了一个绿色透明的虚框，然后把点这个页面的角把它铺满整个页面。
像这样就可以了，（因为按键是透明的，点这个页面的任意位置都可以切换到下一个页面）。

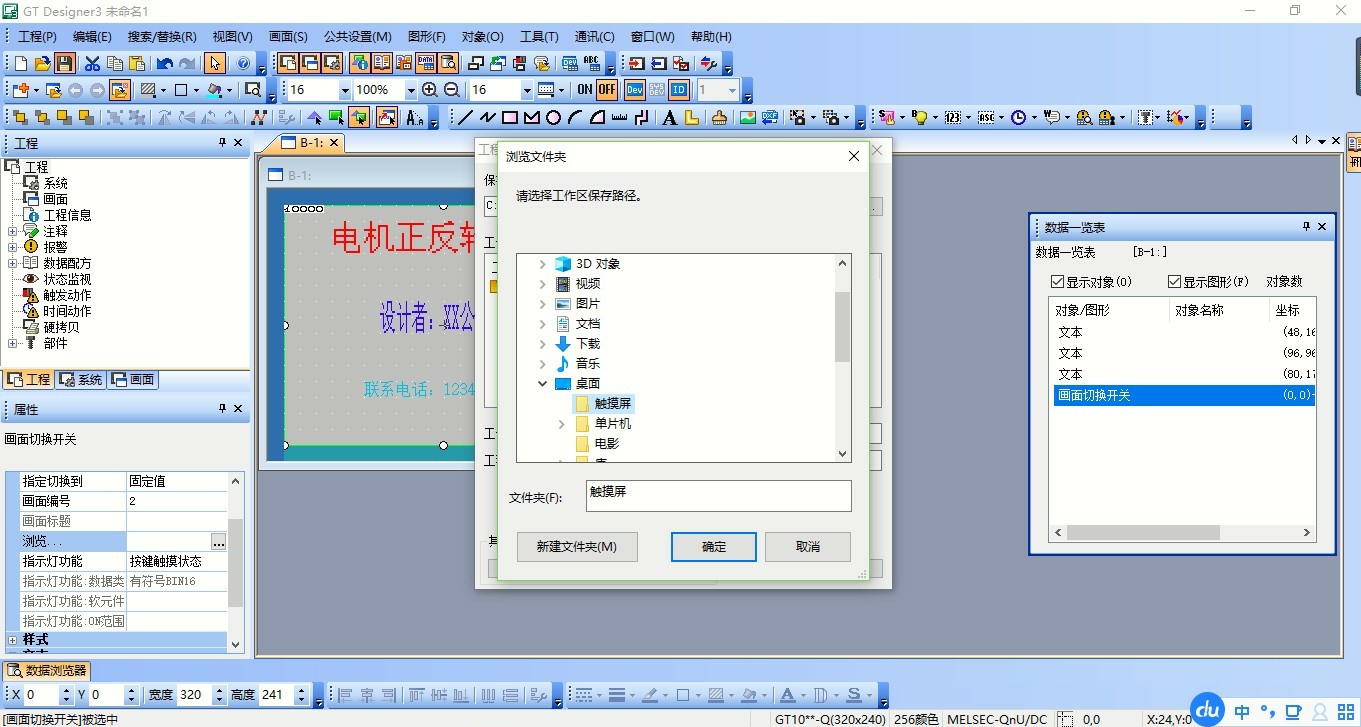

然后保存。

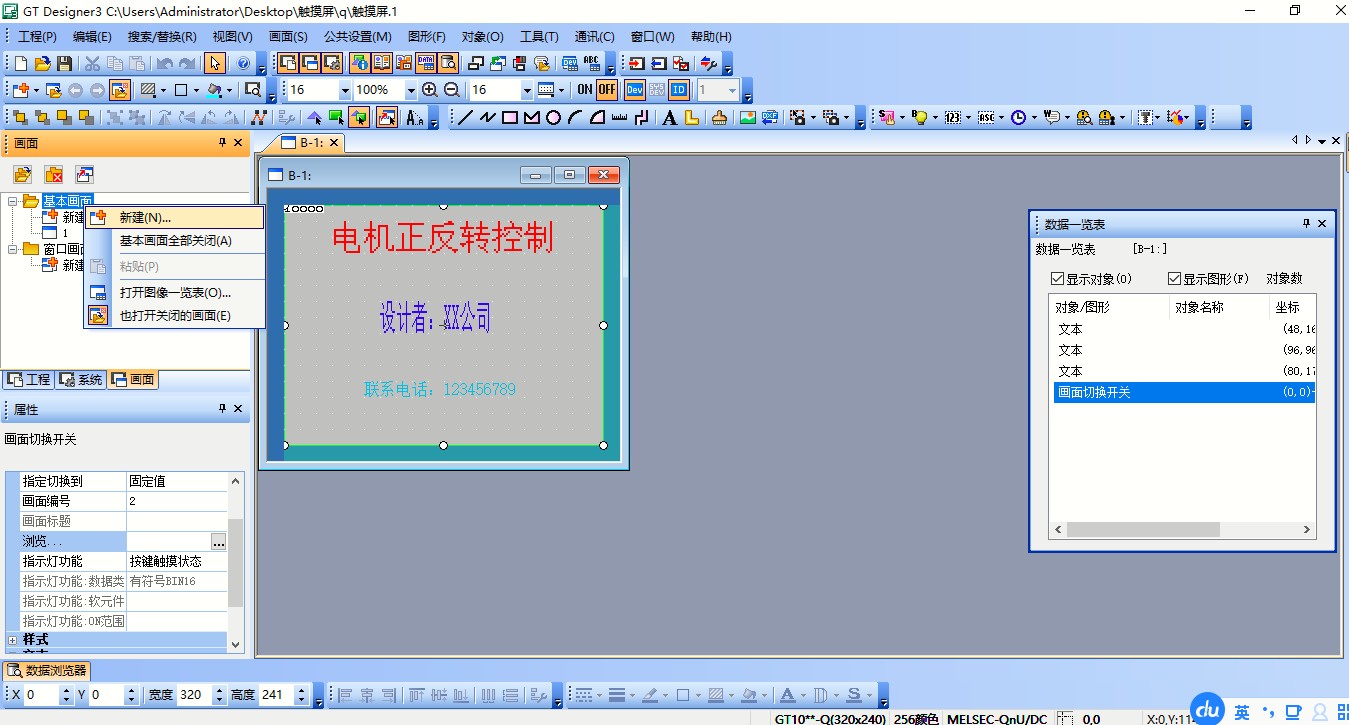

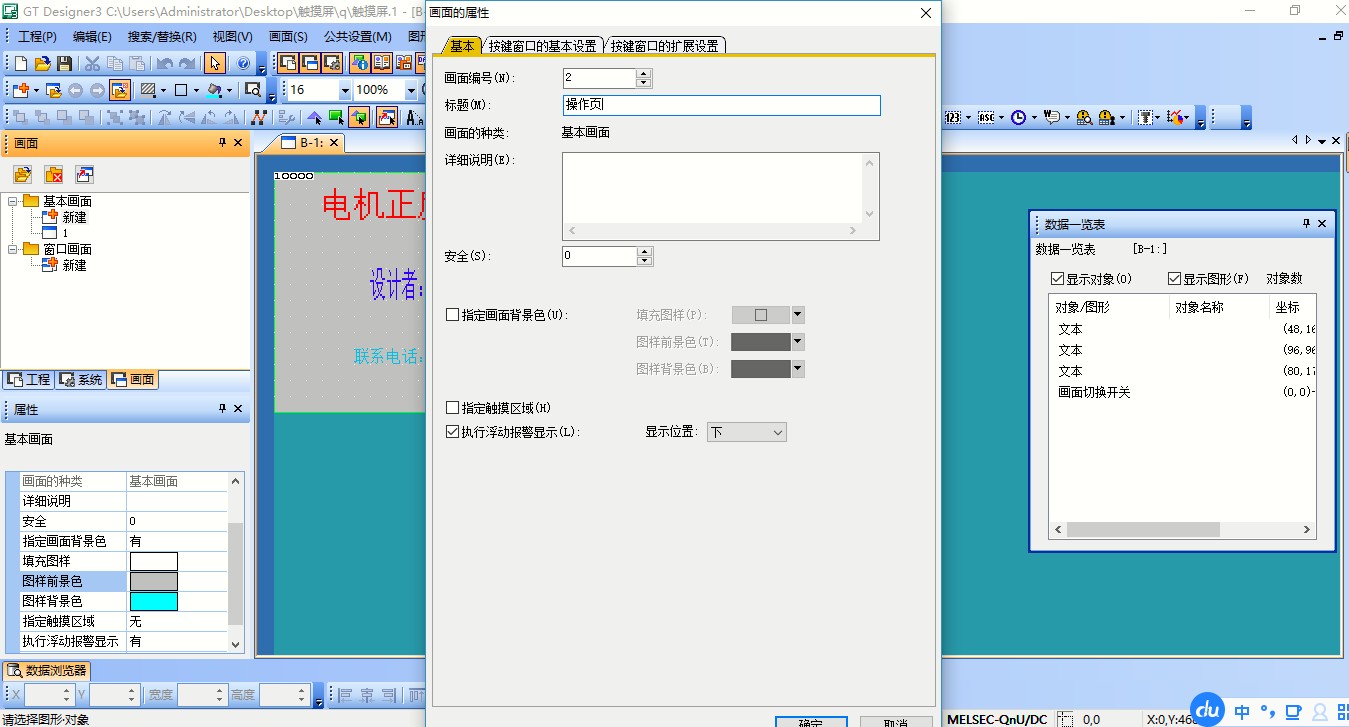

然后点击右上角画面，再新建一个基本画面。编号为2，标题为操作页。点击确定。

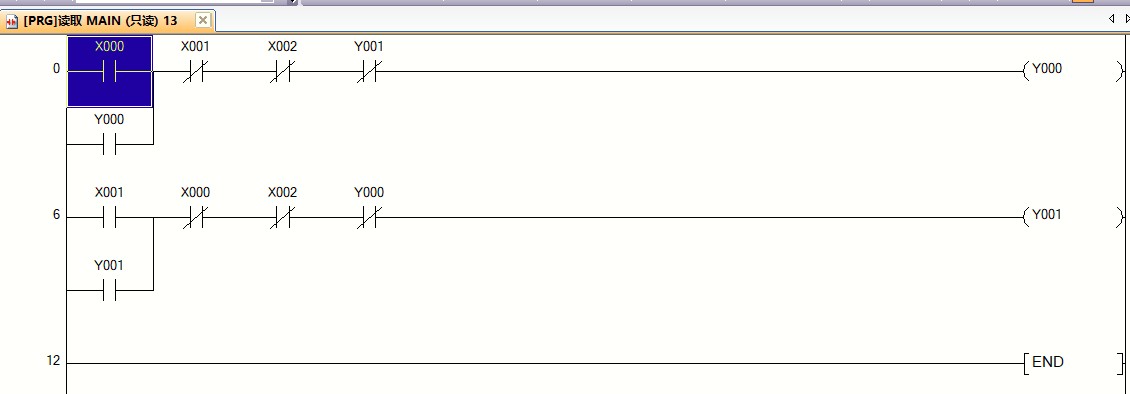

现在我们看看PLC的设计图样，可以看到需要设计X000正转，X001反转，X002停止三个按钮。

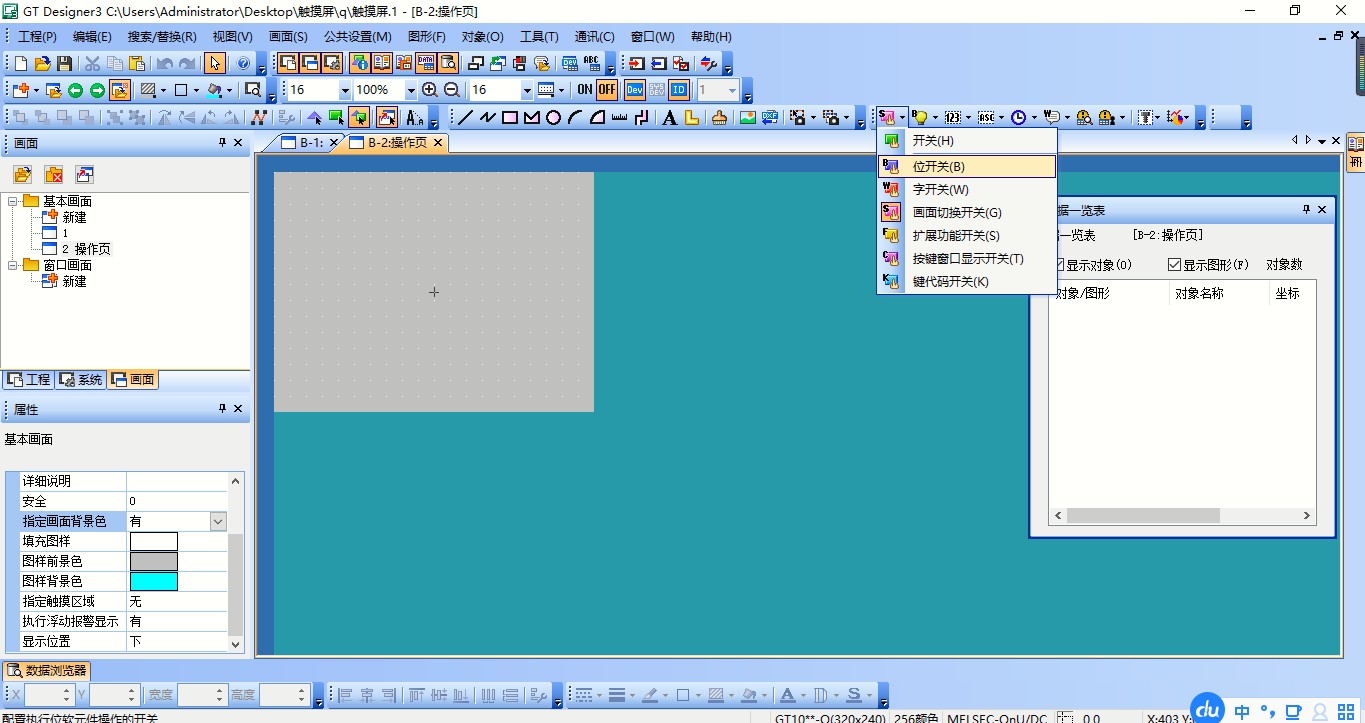

然后这就是第二个画面，我们要在上面设置控制按钮。点击开关，选择位开关。

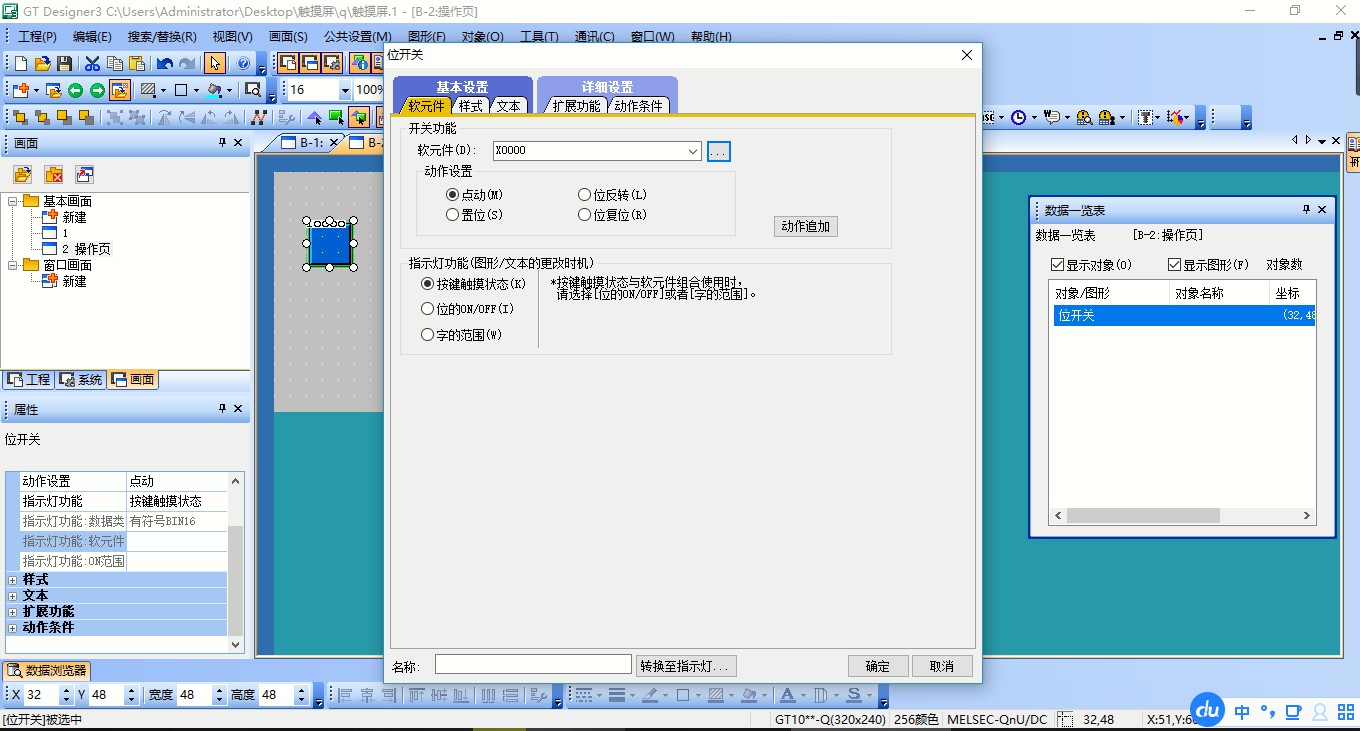

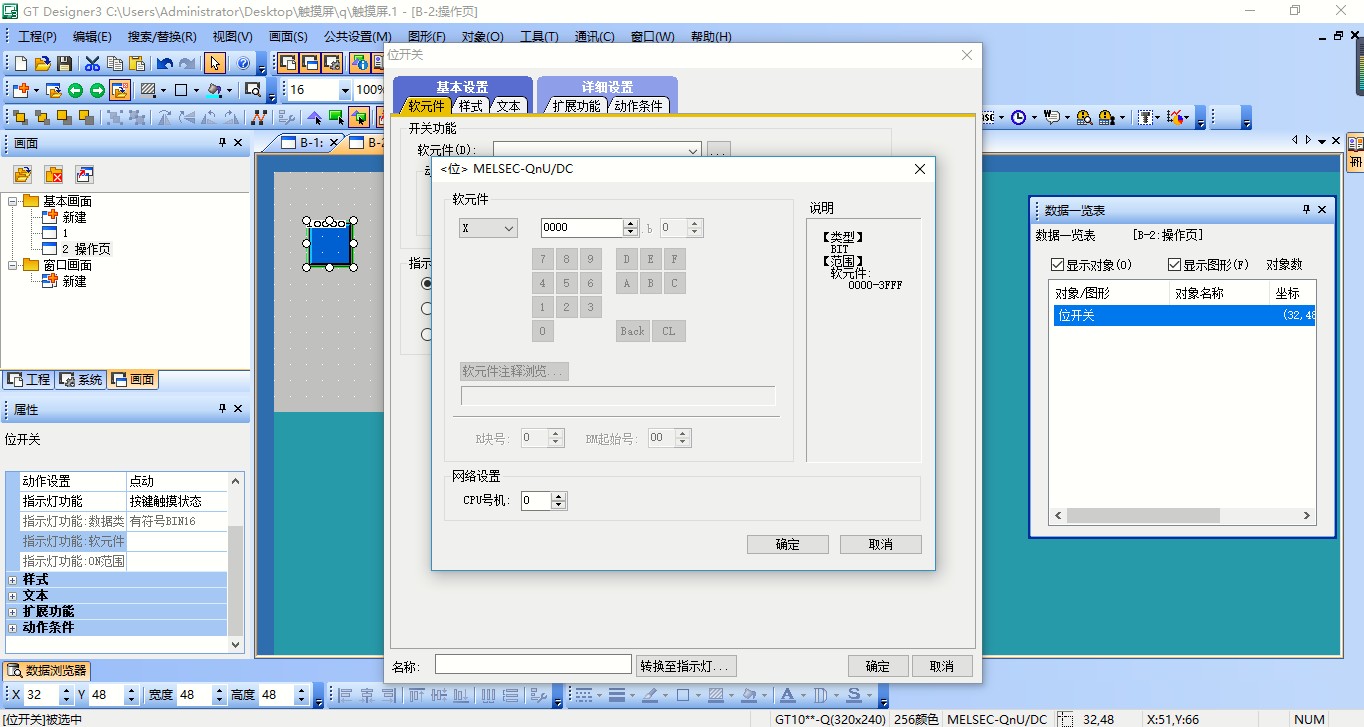

软元件设置为X000，点动。（这样当我们点击这个按钮电动机就可以正转了，是不是好高大上）
输入X000.确定。

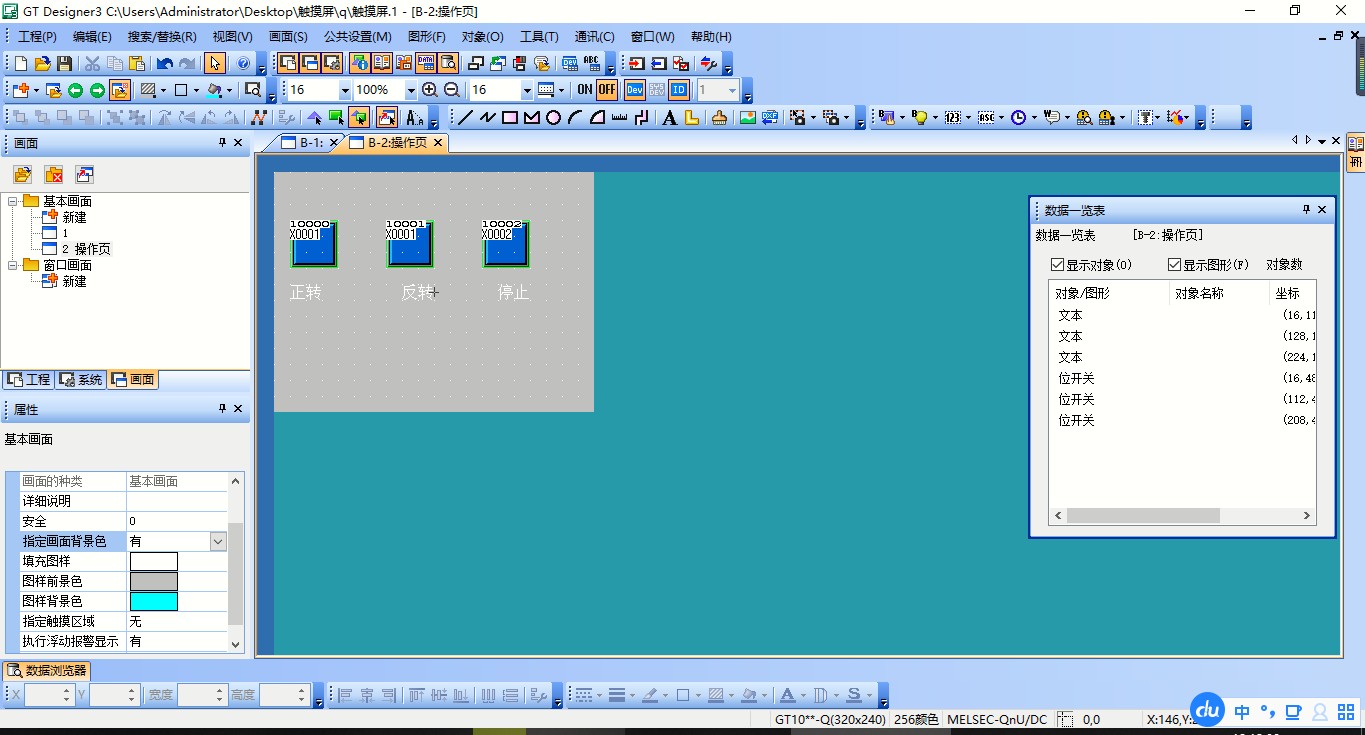

然后把接下来几个控制按钮按照这种方法设计好，再配上文字就OK了。

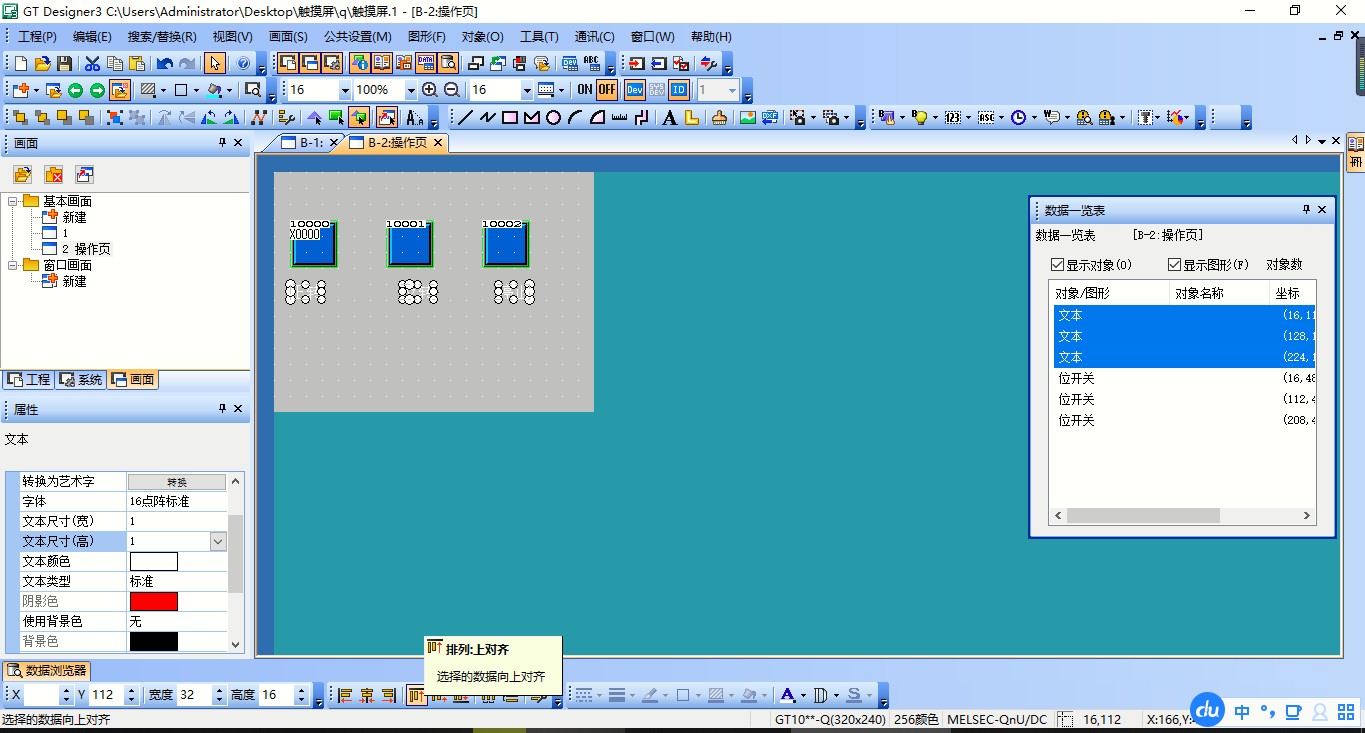

在这里我们可以把文字选中，让它们上对齐。这样就可以更美观。
设计完后，点击保存，一个控制电动机正反转运行的触摸屏页面即设计完毕。
