配电箱制安，二路3x16＋1x10mm2电缆，一个断路器总开关，二回路控制，预留一路空开控制。
电线载流量和空开漏保选择
电线 安全载流量 功率 选择空开
1mm2，(6-8)A ，( 1.3-1.76）kw，C10／C6
1.5mm2，(8-15)A ， (1.76一3.3）kw，C16／C8
2.5mm2，(16-25)A ，(3.5-5.5)kw ，C25/C16
4mm²，(25-32)A， (5.5-7)kw C 32／C 25
6mm²，(32-40)A ，(7-8.8)kw ，C40/C 32
10mm2，(40-65)A ，(8.8-14.3)kw ，C63
注:P =U I，p为所有负载功率之和。
单相u＝220v，三相u＝380Ⅴ。
漏保/空开有C单相、D三相两类型。
i＝4.5A/kw。
空开/漏保选择为工作电流的（1.05-1.2)倍。
铝线0.5mm2／kw，铜芯线1mm2／kw
16mm2／16kw，i＝4.5A/kw。16Ⅹ4.5＝72A
1mm2，(6-8)A ，( 1.3-1.76）kw，C10／C6，
16x6＝96A，16x8＝128A。
负载9.5KW潜水泵380v，95m扬程。
9500/380=25A乘以1.02-1.2，等于26.5-30A，选DZ32A（三相电），预留一路，共三个。
断路器总空开D63A一个。
空气开关的宽度
很多室内配电箱都是暗埋在墙里的，箱尺寸不能太大，浪费较多。
选择开关的时候，一般要根据暗埋配电箱的尺寸及空间位置去选择合适尺寸的开关，一排过于拥挤时二排布置滑轨，安装总开关及分路控制空开。多为双排，端子排分置两侧。
空气开关或漏电保护开关的宽度
1P的空气开关的宽度应该就是18毫米。2P的空气开关宽度是18mm×2=36毫米。2P的空气开关的宽度是一样的。它们所占的模数都是四个模数。1P+N的漏电保护开关的宽度就是36毫米。2P的漏电保护开关宽度与3P开关宽度一样为54mm。
配电箱的宽度高度
单极开关是18毫米就可以了，以此进行类推，然后我们再选择了相应的开关。此外还需要满足安装的条件，这是我们就需要来确认配电箱。也就是住宅室内开关箱的具体的尺寸。
配电箱的长度。
根据所有的开关的宽度加在一起，总开关与分开关之间留有50毫米的间隙，在开关的两侧与箱体之间每一侧留50毫米的间隙，所有开关的宽度加上150毫米，就可以确定配电箱宽度。
六回路的开关箱
开关节间所占的宽度一般是300毫米。6x36＋50＝266mm，那么再加上两侧的间隙量就是400毫米。这个配电箱的长度是400mm。
配电箱多回路内设
常用最小箱体300*400*200mm。
这里是三相动力控制，分两排控制。端子排分两侧布置。一排54mm＋100=154＜300，二排54x3+100=262＜300mm。
配电箱的宽度。
配电箱宽度就是上下之间的距离。
配电箱宽度内的主要距离就是开关的长度，一般空气开关的长度一般是8㎝左右。
在上部留有接近10cm的距离，这样整体就是18cm。在下部就需要留有7一8㎝左右到空间，这个空间要安装我们配电箱内的端子排。
接线端子排，是指电力电子配接线中，屏内设备与屏外设备连接需要一些专门的接线端子，而这些接线端子组合起来的固定装置，便称为接线端子排。
接线端子排特点
接线端子排通常用英文字母/拼音和数字的方式，来标明接线端子排接处电流量、尺寸、端点数量以及厂家系列产品的型号。此外接线排的端口的数量是不同的，可根据用户需求来进行定制。
接线端子排作用
1.便于整理电线，如果每个接线柱做上记号的话，更清晰美观，维护方便，不然一大堆线缠绕在一起分不清；2.用来控制连线的闭合和断开，这样便于使用和操作。
如果配电箱内左右有空间的话，也可以在左右两侧安装地排。不浪费上下空间。
配电箱的深度
对于配电箱的深度一般根据开关确认。配电箱箱体整体的深度是在10㎝以内。有的断路器开关较大（手柄较长，否则合不上箱门，箱体深度在20㎝之内。
箱体空开间连接用4mm2铜线。
配电箱规格400*300*100mm，内设3*63A空开1个，3x32A空开3个3回路，设零线汇流排1个，地线汇流排1个。
膨胀螺栓（固定配电箱） ∅10mm，4个， 10x4 ＝40 元
众邦单股铜芯电线 BV4mm2（红） 100米/盘，380元／ 盘
众邦单股铜芯电线 BV4mm2（黄） 100米/盘 ，380元／盘
众邦单股铜芯电线 BV4mm2（绿） 100米/盘，380元／盘
众邦单股铜芯电线 BV4mm2（蓝） 100米/盘，380元／ 盘
单股铜芯电线 BV2.5mm2（双色） 100米/盘 ，260元／盘
明装三孔插座16A，16A空调插座 ，30元／个
单级空开 16A，15元／ 个
单级空开 32A ，18元／个
双级空开 32A，20元／个
总空开 3*63A ，120元／个
电源电缆 3*25+1*16mm2软电缆 ，10元／m
空开（配电柜） 3*63A ，150元／个
铜接线鼻子 35# 5元／个
铜接线鼻子 25# 5元／个
压线钳 液压式 20元／套
圣雕 膨胀管带自攻丝 8#， 8# 自攻丝30mm ，0.35元／个
圣雕 膨胀管带自攻丝 8# ， 8# 自攻丝40mm ，0.35元／个
多股铜塑线 16mm2，20元／m
空开导轨 商品规格1米/根，9元／根。

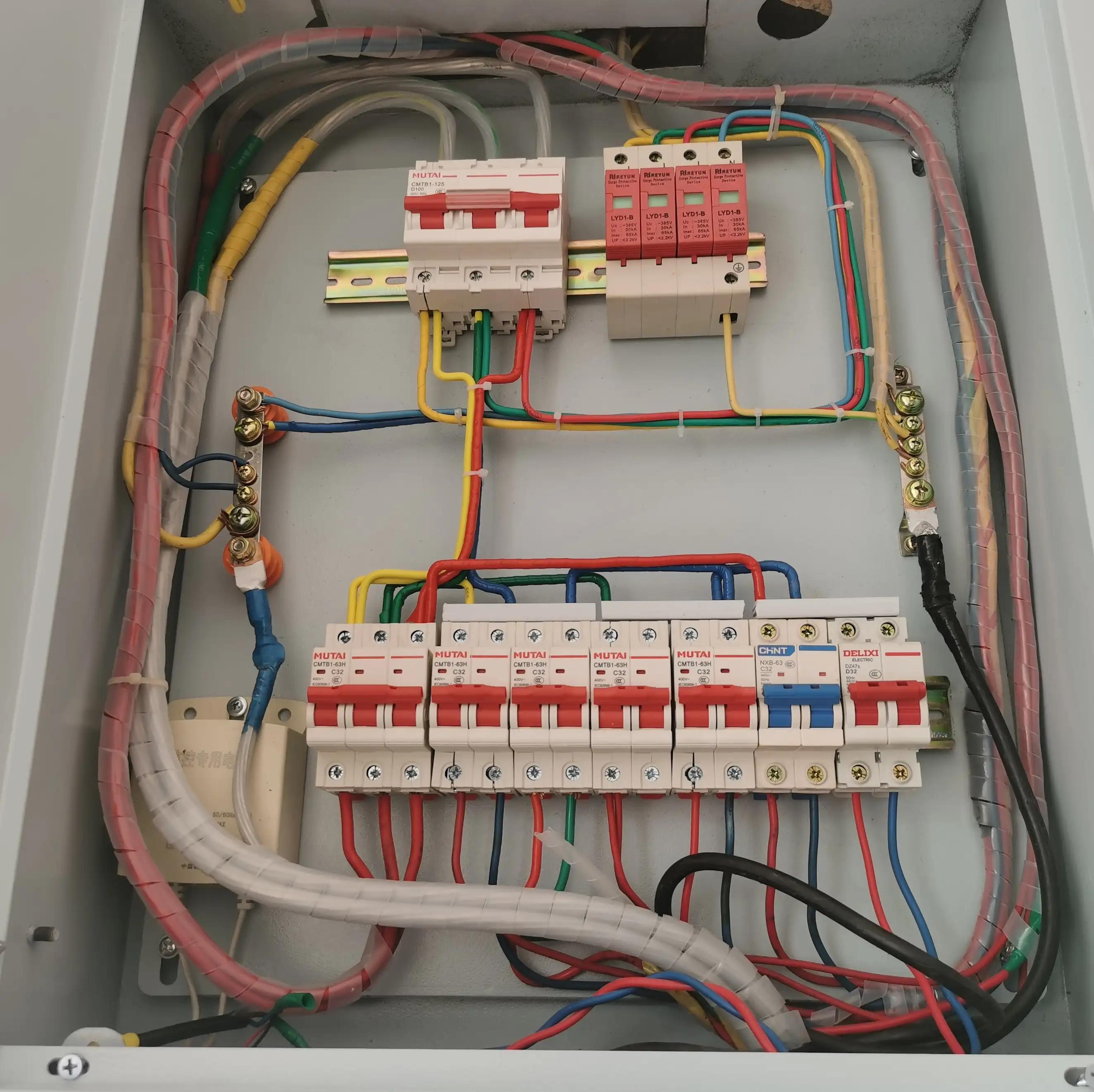

配电箱内设
