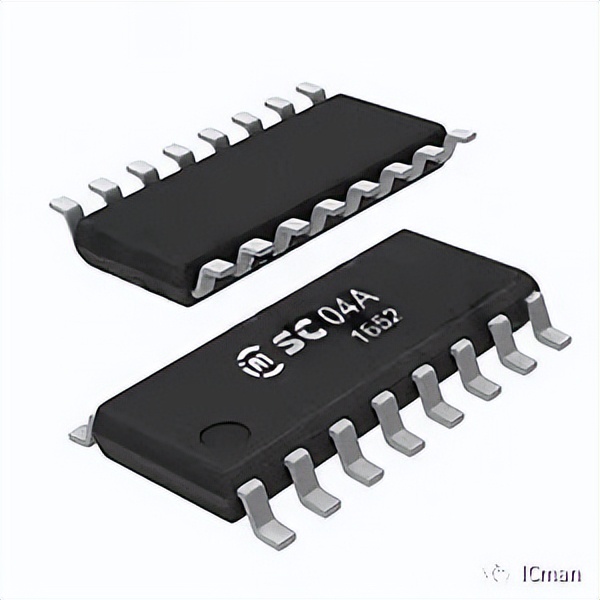

芯片图
01
概览
01
概述
SC04A 是 带自校正的容性触摸感应器，可以检测 4 个感应盘是否被触摸。它可以通过任何非导电介质（如 玻璃和塑料）来感应电容变化。这种电容感应的开关可以应用在很多电子产品上，提高产品的附加值。
02
特性
◇ 4 个完全独立的触摸感应按键
◇ 保持自动校正，无需外部干预
◇ 按键输出经过完全消抖处理
◇ 并行一对一输出
◇ 所有按键共用一个灵敏度电容
◇ 感应线长度不同不会导致灵敏度不同
◇ 2.5V ~ 6.0V 工作电压
◇ 符合 RoHS 指令的环保 SOP16 封装
03
应用
◇ 替代机械开关
◇ 家庭应用（电视、显示器、键盘）
◇ 玩具和互动游戏的人机接口
◇ 门禁按键
◇ 灯控开关
◇ 密封键盘面板
04

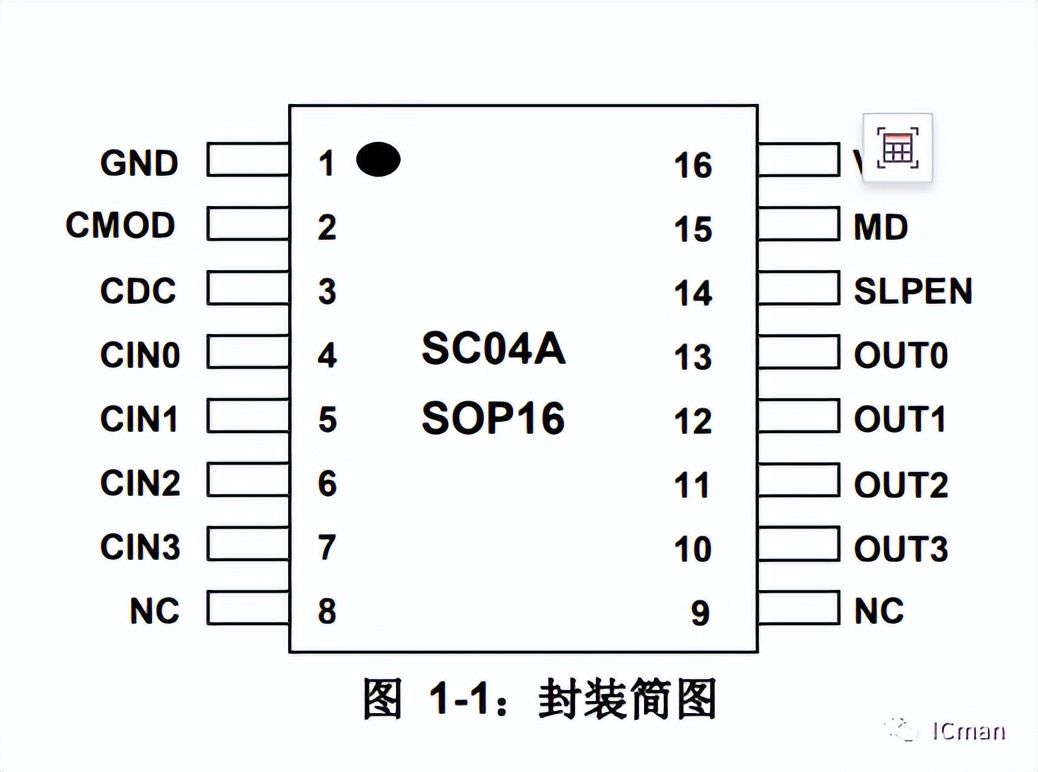

封装
SC04A采用SOP16封装：
05

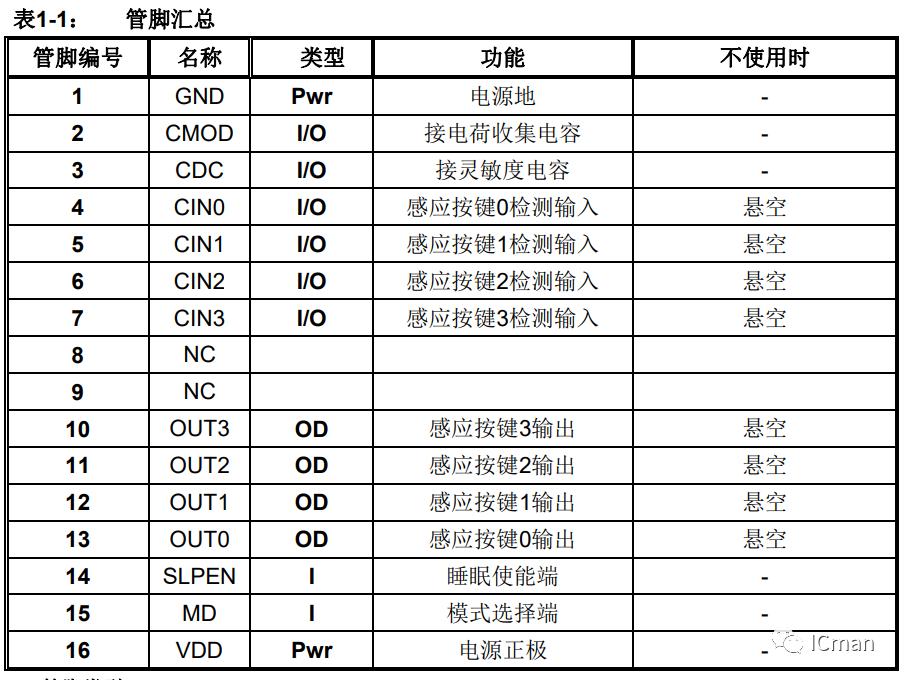

管脚
管脚类型
I CMOS 输入
I/O CMOS 输入/输出
OD NMOS 开漏输出
Pwr 电源 / 地
06
管脚说明
VDD, GND
电源正负输入端。
CMOD
电荷收集电容输入端，接固定值的电容，和灵敏度无关。
CDC
接灵敏度电容， 电容范围是最小15pf ，最大100pf。 根据使用环境选择合适的电容值，数值越小，灵 敏度越高。
CIN0~CIN3
接感应盘，是感应电容的输入检测端口。
OUT0~OUT3
并行一对一输出端口，分别对应CIN0~CIN3。端口内部结构为NMOS开漏输出，输出高阻或低电平， 有效电平是低电平。
MD
输出模式选择端。当MD接GND时，OUT0~OUT3是直接输出模式：检测到手指触摸，输出由高阻变 低电平，手指离开后，输出由低电平变高阻。当MD接VDD时，OUT0~OUT3是锁存输出模式：每次检测到 手指触摸，输出电平翻转，状态锁存。
SLPEN
睡眠模式使能端。当SLPEN接GND时，芯片禁止进入睡眠模式，当SLPEN接VDD时，芯片可以进入 睡眠模式。
02
芯片功能
01
初始化时间
上电复位后，芯片需要120ms进行初始化，计算感应管脚的环境电容，然后才能正常工作。
02
灵敏度设置
灵敏度由CDC端口接的电容值决定。数值越小，灵敏度越高。 电容范围是最小15pf，最大100pf。 数值越 小，灵敏度越高。为了保证灵敏度的一致性，CDC电容要求使用10%或以上的精度的涤纶电容、NPO材质电容 或者COG材质电容为最佳。务必在PCB布局时，将CDC电容尽量贴近IC放置。
03
自校正
根据外部环境温度和湿度等的漂移，按键电容基准参考值也会发生漂移，芯片会自动调整校正每个按键的 电容基准参考值，以适应当前环境的变化。
当检测到按键后，芯片会立即停止校正一段时间，这段时间大约 50 秒。停止校正时间一到，芯片会继续 自校正，如果当前按键还是持续有效，按键信息会被当做环境的漂移立即被更新，也就是说检测按键有效的时 间不会超过 50 秒。
04
触摸反应时间
每个通道大约每隔4.5ms采样一次。经过按键消抖处理以后，检测到按键按下的反应时间大概是28毫秒， 检测按键离开的反应时间大概是18毫秒。所以检测按键的最快频率大概是每秒20次。
05
输出逻辑
触摸输出有两种状态：高阻或强低。
当MD接GND，有触摸时，输出强低，无触摸时，输出高阻。
当MD接VDD，每一次触摸都会引发输出翻转，状态锁存。
06
睡眠模式

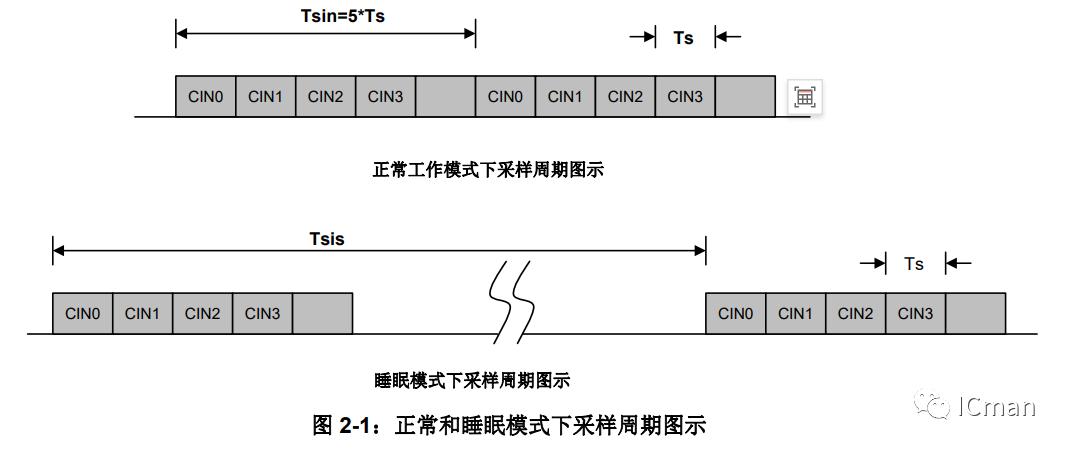

当SLPEN接VDD时，如果没有触摸的时间超过75秒，芯片进入睡眠模式。在睡眠模式中，按键的采样间隔 会变长，电流消耗（Idd）会减小。如果检测到按键，芯片马上离开睡眠模式，进入正常模式。
当SLPEN接GND时，芯片睡眠模式被禁止，一直处于正常模式。
03
应用
01

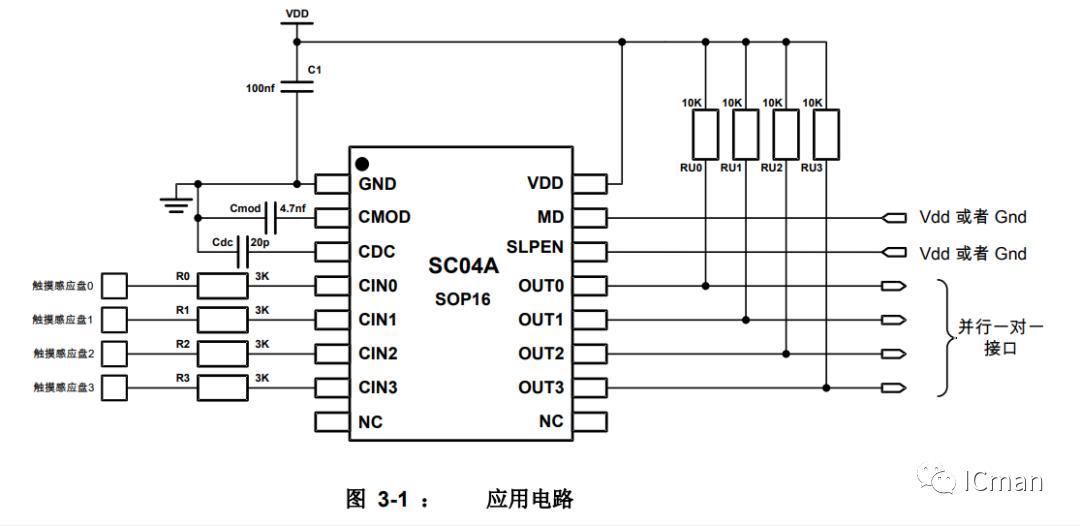

应用电路
02
和单片机控制器的接口方式

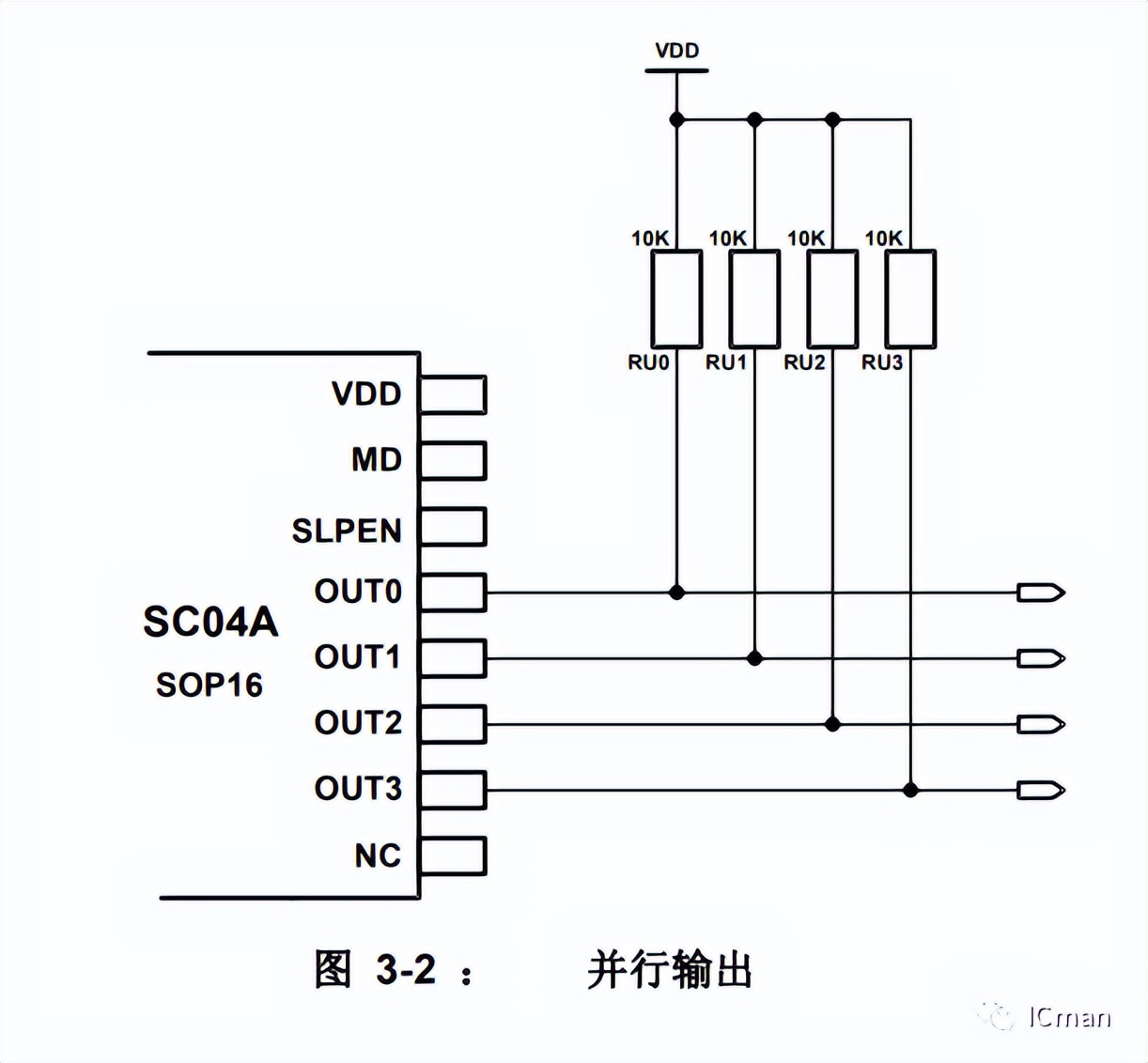

3.2.1 并行一对一输出

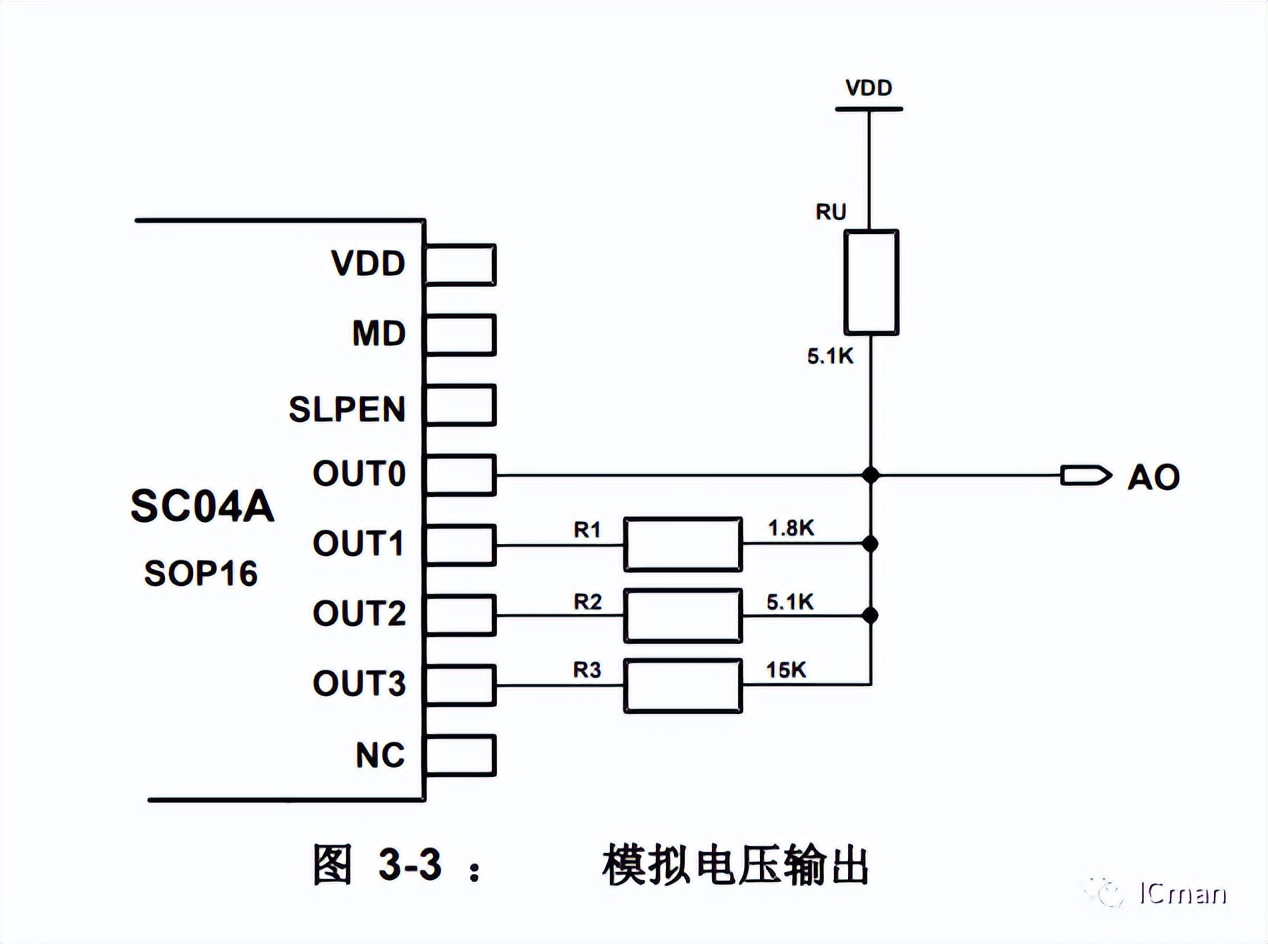

3.2.2 模拟电压输出
04
详细参数
01
额定值 *
工作温度 ……………………-40 ~ +85ºC
存储温度……………………-50 ~ +150ºC
最大Vdd电压…………….-0.3 ~ +6.0V
管脚最大直流输出电流…… ±10mA
管脚容限电压…. -0.3V ~ (Vdd + 0.3) Volts
* 注意 : 超出上述值可能导致芯片永久损坏
02

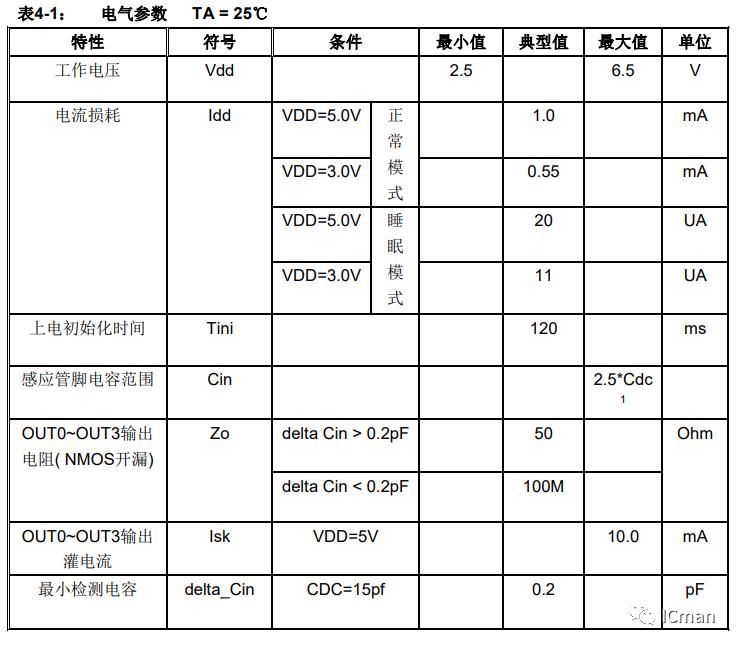

电气特性
03

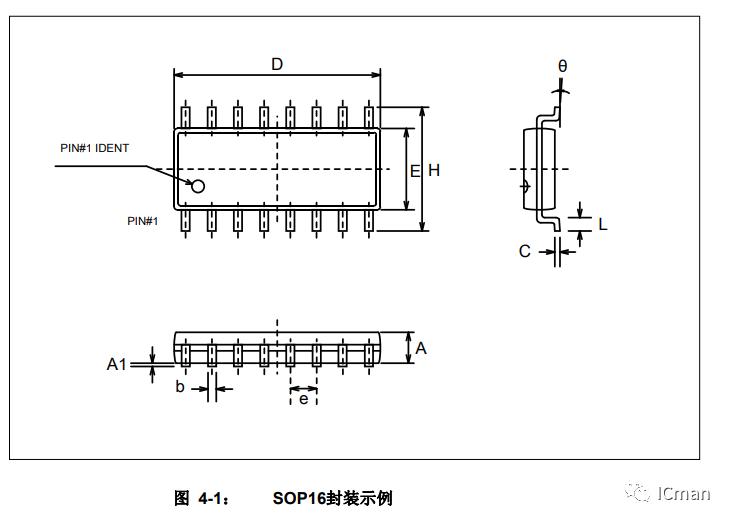

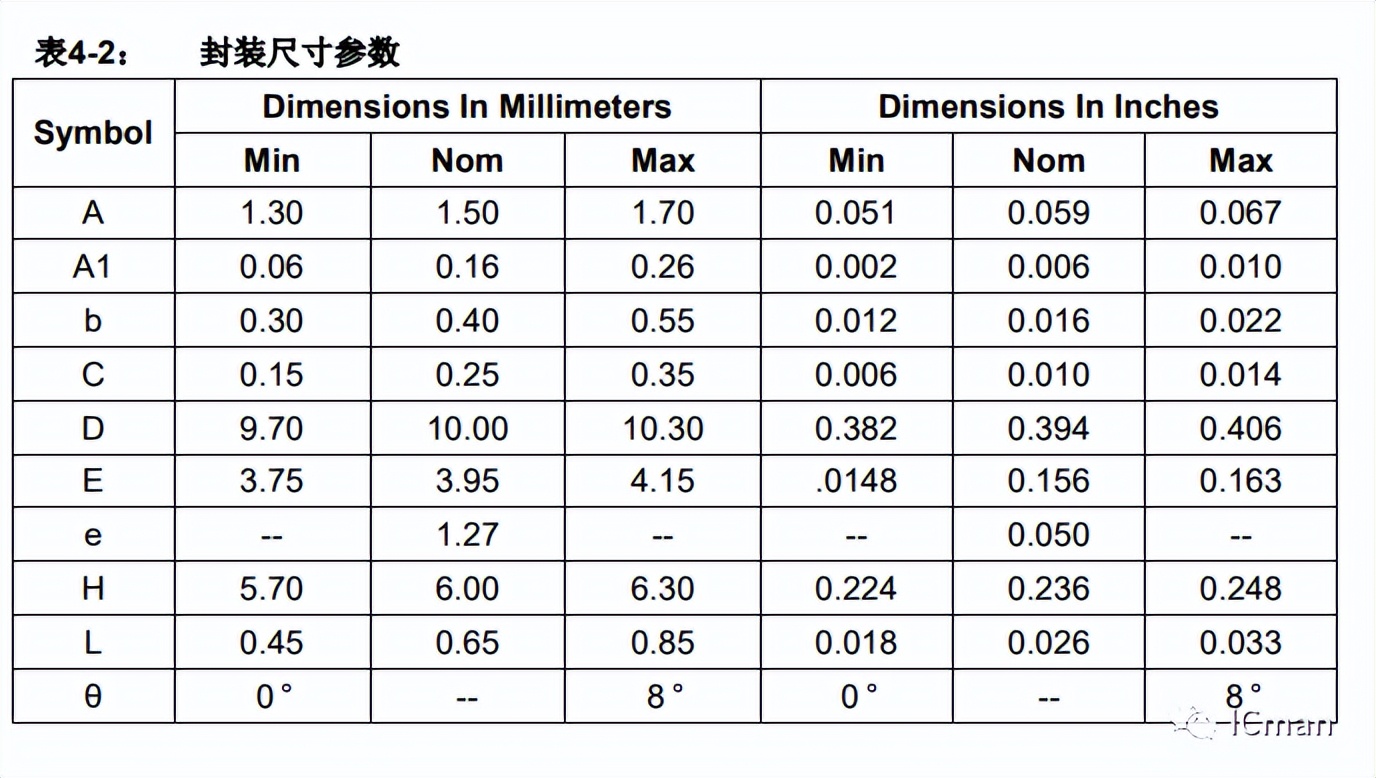

封装尺寸图 (SOP-16)
