在提到核心交换机的时候，我们难免会想到交换机的组网问题，在解答关于交换机组网问题前，我们要先从监控的安装说起。
1. 监控安装与组网方式
需要设备：
网络摄像机、硬盘录像机NVR（或者普通pc机加客户端，适合家有台式电脑的普通用户少量安装）、交换机（需要根据摄像头数量和码率进行调节）硬盘、显示器、网线、电源护套线、电源配适器、摄像机支架、网线水晶等。
安装原理：
前端摄像机在供电正常运行的状态下，通过网线和交换机将捕捉到的视频信号传到 后台的硬盘录像机进行预览和存储。针对监控系统点数的不同具体的连接方式有差异。
安装步骤：
第一步：先熟悉下监控套装下各产品，确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或杆架上。
第二步：确定后台设备的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好电源插排。
第三步：前后端都完成好后，就需要布线，线路分两部分：首先要确定好交换机的位置，需要通过网线将摄像机连接到交换机，还需要将网络硬盘录像机跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头；其次，摄像机电源供电线布线，每个摄像机都需要一个12V/1A或2A的电源配适器，看施工环境或成本要求，可以用开关电源代替，另外根据监控系统点位的不同，所用的连接方式也不同。

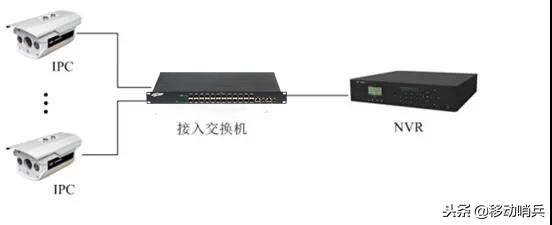

架构一：1-8个点的小型工程
针对1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。假如采用200万像素IPC，码流以4Mbps计算，8台摄像机占用宽带为8*4=32m，而百兆交换机实际使用率为50%-70%，也就是50-70m，完全可以满足8台IPC的传输 要求。
架构二：9-50个点的中小型工程
针对于9-50个点的中小型工程，仅仅采用百兆交换机是远远不够的，需要更高性能的二层全千兆交换机作为汇聚，才能保证视频信息的流畅传输。
如采用200万像素IPC，码流以4Mbps计算，20台摄像机 占用宽带为4M*20=80M，如果是按照10台摄像机接入百兆交换机的话，那么我们需要2台接入层交换机，那么汇聚层交换机需要二层千兆交换机。
架构三：50个点以上的中大型工程
针对50个点以上的中大型工程，需要采用三层网络架构：接入层、汇聚层、核心层。同时由于点位较多，对核心交换机的性能要求较高，一般这种情况下需要选择华为或高耐特这种品质过硬的三层全千兆核心交换机。
第四步：

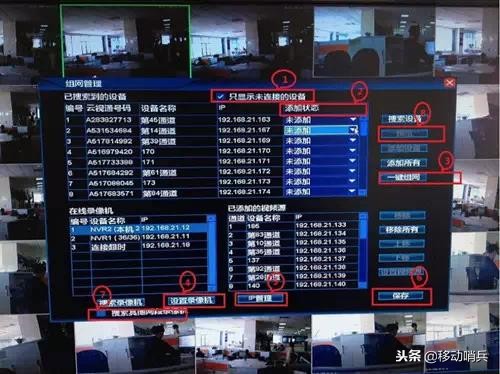

调试摄像机，在安装完成，并接通所有线路之后，为摄像机送上电源，需要在网络硬盘录像机上进行相关网络设置，添加分配网络摄像机，这样添加完所有摄像机后，就可以看到图像，可以对摄像机的角度、可调焦镜头等进行调试到合适的效果即可。
注意事项：
网络硬盘录像机的相关设置、录像、图像色彩等都是需要进行手动设置的，可根据购买的设备的说明书进行操作，这样一套监控系统就算是彻底搭建完成了。
