一、DHCP实验准备环境
二、DHCP地址分配规划
三、DHCP服务器搭建和根据需求划分作用域
四、DHCP中继服务IP地址设置
五、客户端使用不同的网络获取不同IP地址
一、DHCP实验准备环境
1）实验拓扑图如下：
2）实验主机名称、IP地址、担任的角色。
序号主机名称IP角色备注128741B-LON-DC1172.16.0.1在Adatum.com域的WindowsServer2016域控制器
228741B-LON-SVR1172.16.0.5在Adatum.com域上运行DHCP服务提供172和192段网路地址分配
328741B-TOR-SVR1172.16.0.20在Adatum.com域上运行Route服务，提供172.16.0.0段DHCP中继代理服务同一台服务器一张网卡428741B-TOR-SVR1172.16.30.20在Adatum.com域上运行Route服务，提供172.16.30.0段DHCP中继代理服务同一台服务器一张网卡528741B-TOR-SVR1172.16.35.20在Adatum.com域上运行Route服务，提供172.16.35.0段DHCP中继代理服务同一台服务器一张网卡6Server2012C1DHCP获取客户端地址看看能获取到哪段地址Hostonly7Win7DHCP获取客户端地址看看能获取到哪段地址NAT/Vlan35
二、DHCP地址分配规划
1）根据服务器的功能和用途具体设置实验IP地址规划:参考MCSE2016 中DHCP设置
序号ServerNameIPNetMaskGatewayDNS128741B-LON-DC1172.16.0.1255.255.255.0无172.16.0.1228741B-LON-SVR1172.16.0.5255.255.255.0172.16.0.20172.16.0.1328741B-TOR-SVR1172.16.0.20255.255.255.0无无428741B-TOR-SVR1172.16.30.20255.255.255.0无无528741B-TOR-SVR1172.16.35.20255.255.255.0无无6Server2012C1DHCP获取DHCP获取DHCP获取DHCP获取7Win7DHCP获取DHCP获取DHCP获取DHCP获取
2）说明一下28741B-TOR-SVR1是同一台Server配置了3张网卡来模拟3个网段的IP分配，网关不需要配置。
三、DHCP服务器搭建和根据需求划分作用域

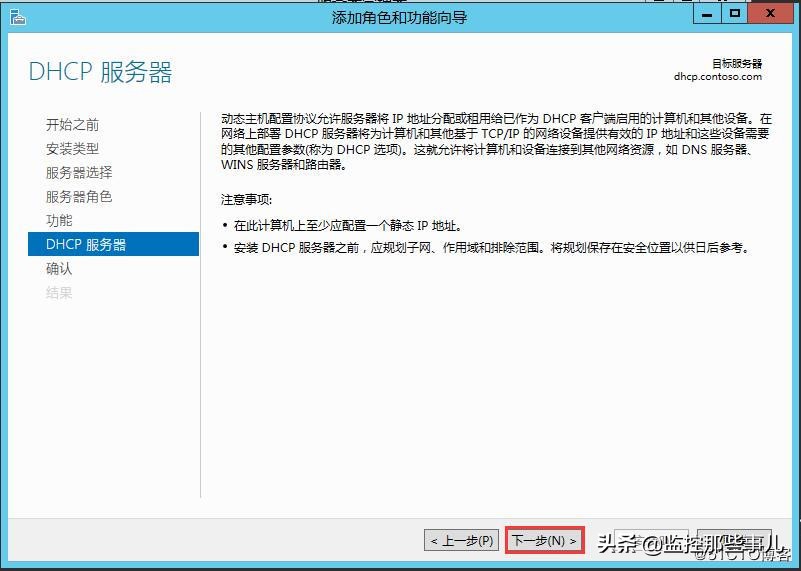

1）在配置DHCP服务之前请配置好AD 域服务及DNS服务，现在开始配置DHCP服务。

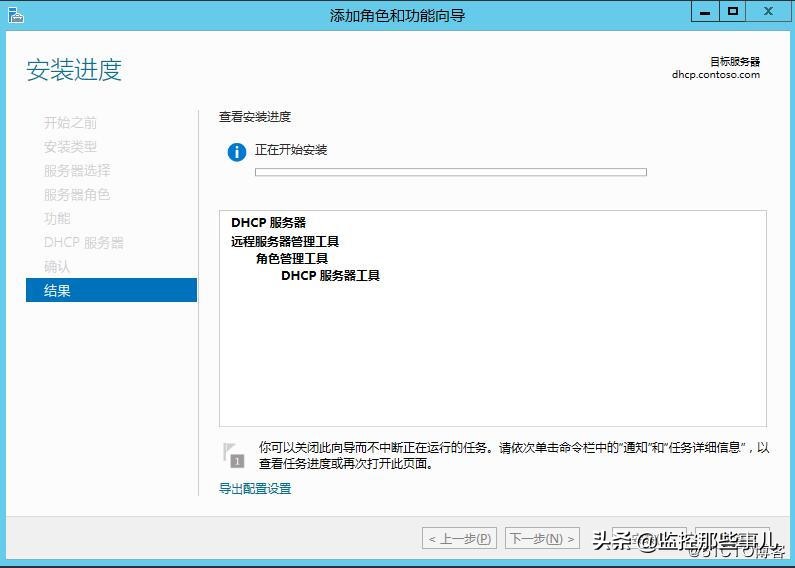

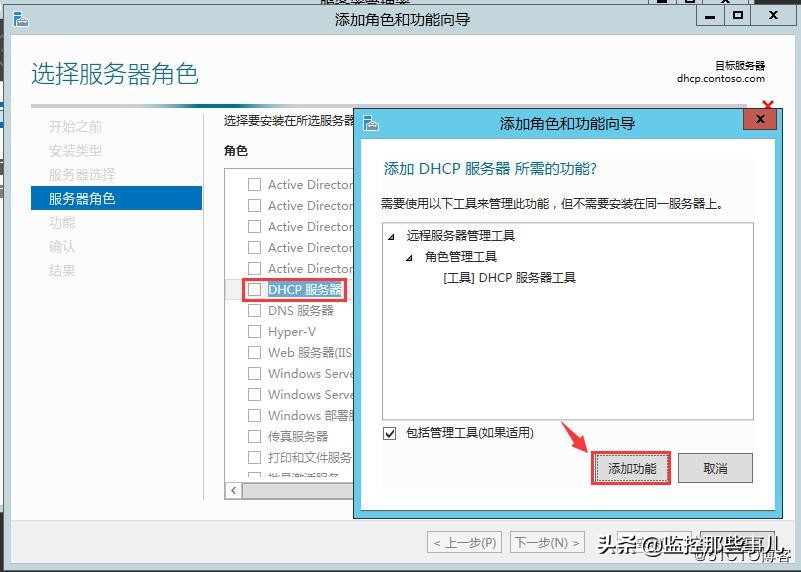

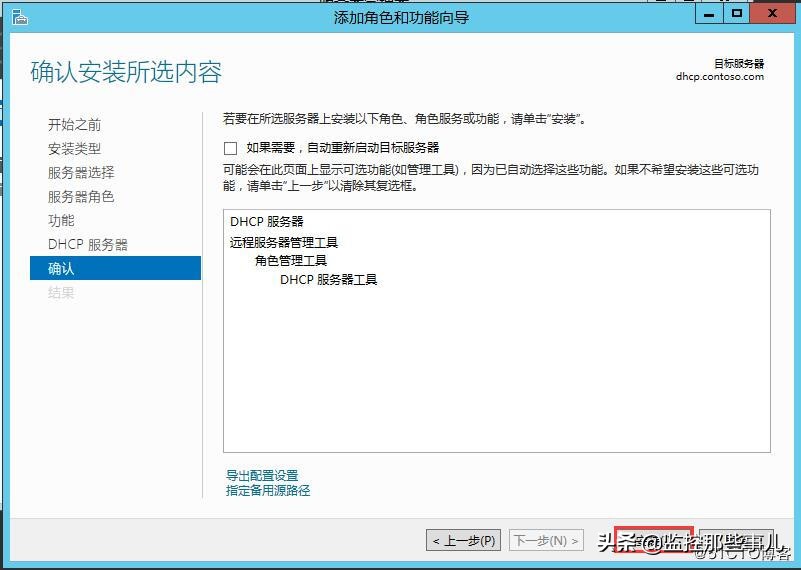

添加功能后继续。
下一步继续。
配置前一定要把本机ip设置静态地址。
最后设置DHCP的IP地址。
2）在管理工具打开DHCP---选中DHCP---右键-----管理授权的服务器。

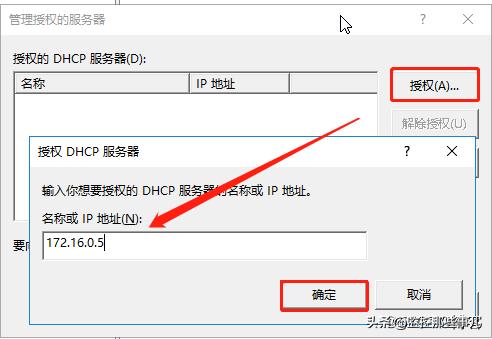

3）授权给172.16.0.5这台DHCP服务器。

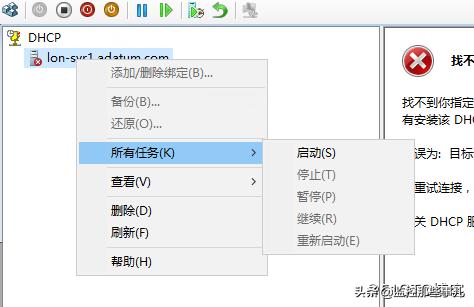

4）授权好后启动这台服务器。

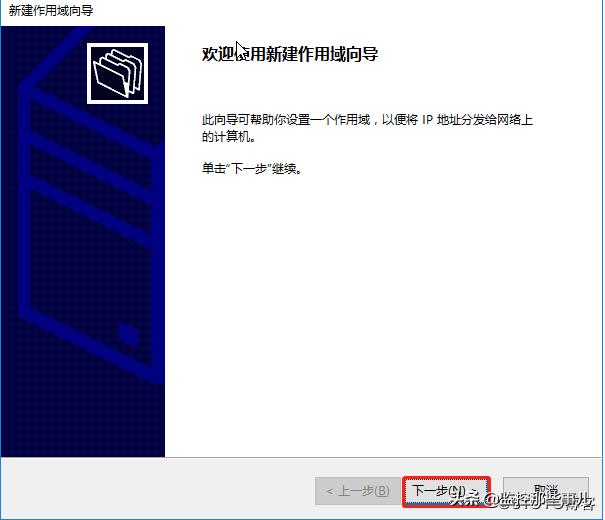

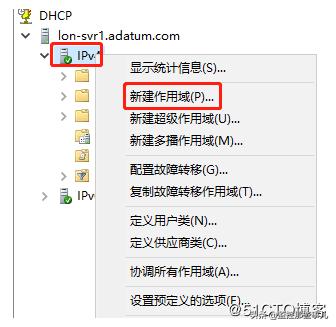

5）新建这台DHCP服务器的作用域。
6）根据你的需要建立作用域。

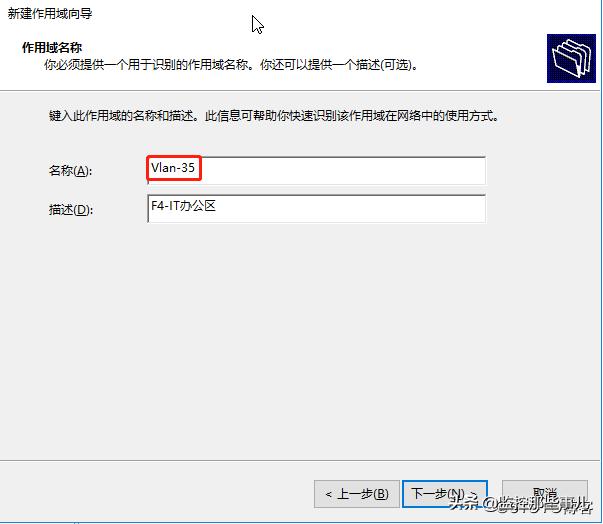

7）一般新建作用域名称时不要随意起名称，应该对应规划VLAN来起名称。
8）新建作用域IP地址的范围。

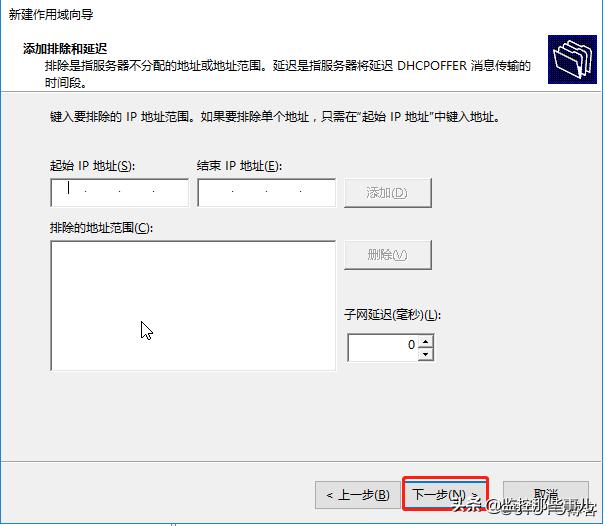

9）添加排除的ip地址范围没有可以不填。

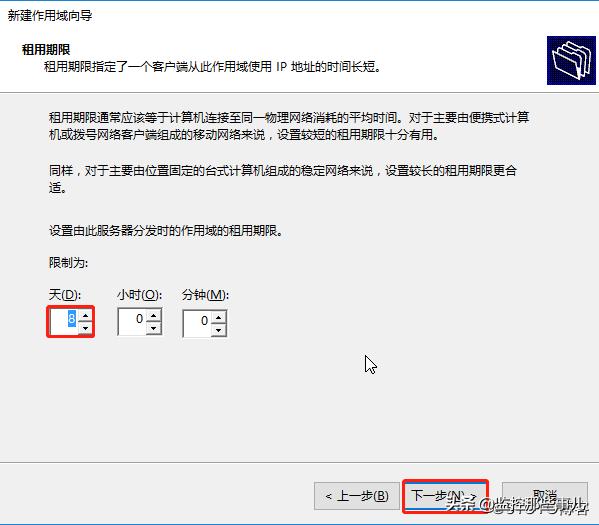

10）租约期限默认是8天。

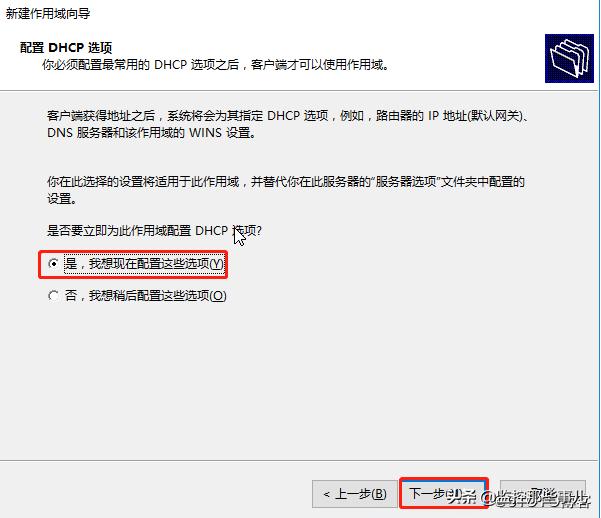

11）默认选择现在配置。

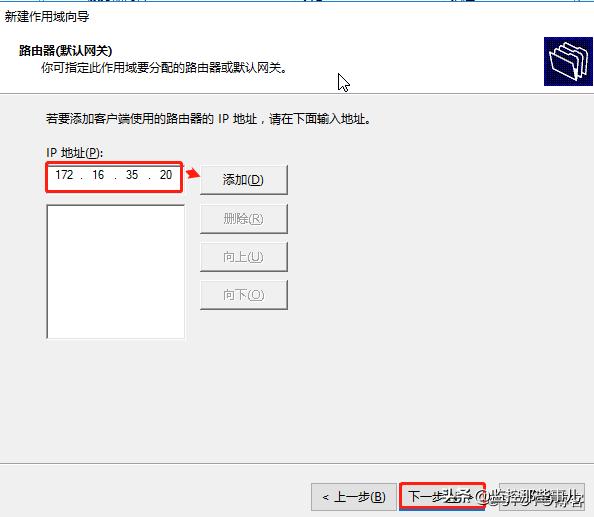

12）选择你要去分配地址的该网段的IP地址。（其实就是远程访问服务的一块网卡配置IP地址）
13）如果是配置好了域环境这个选项是默认添加好的。

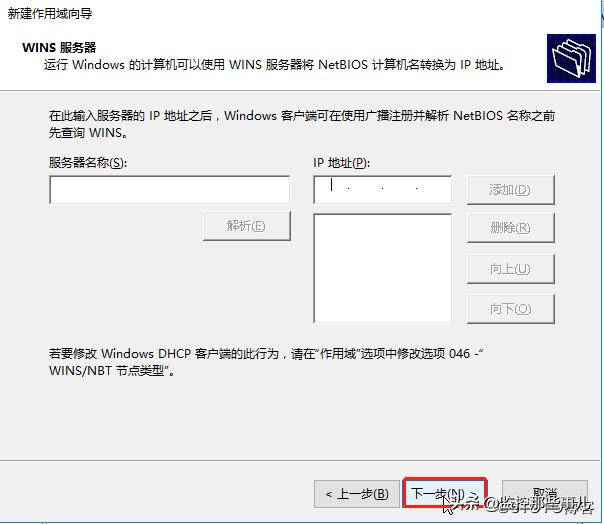

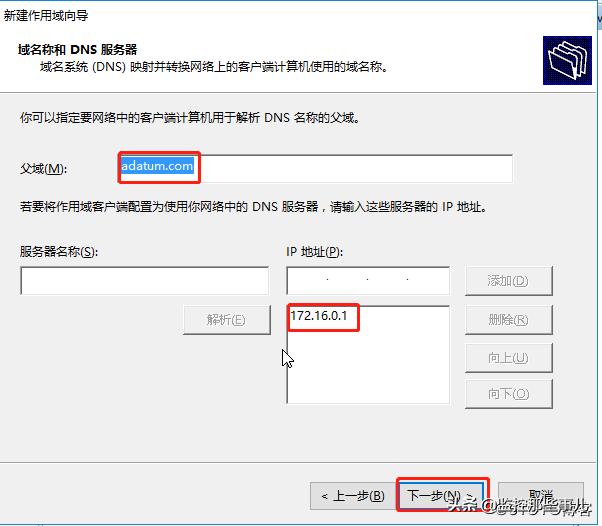

14）WINS服务器不用填写。

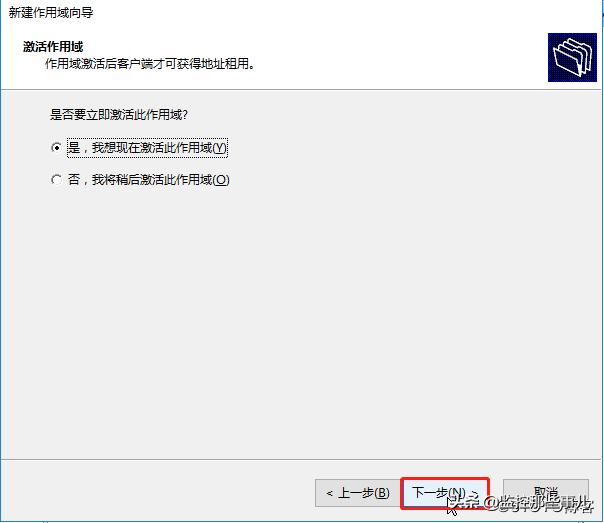

15）默认选择激活作用域。

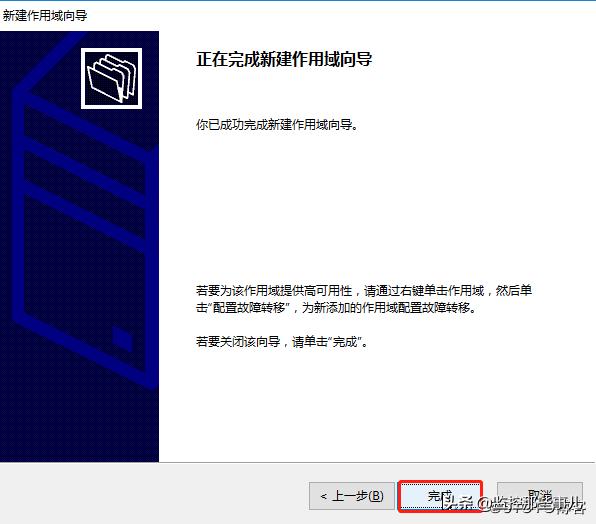

16）完成。

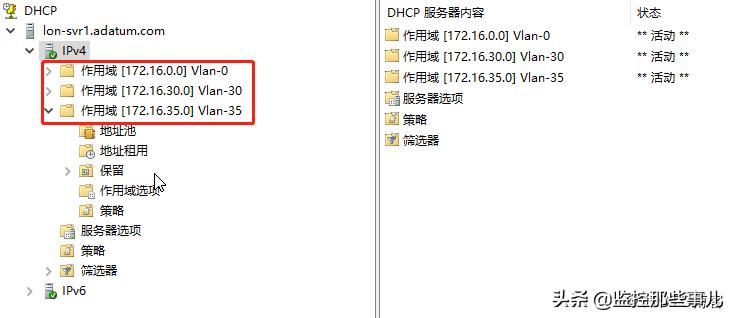

17）最后用同样的方法新建另外2个作用域。
四、DHCP中继服务IP地址设置

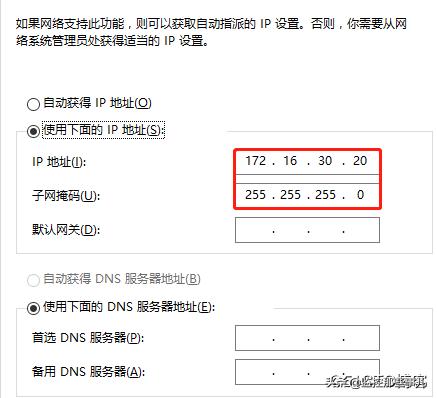

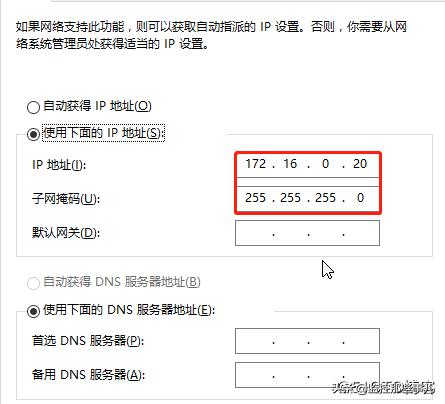

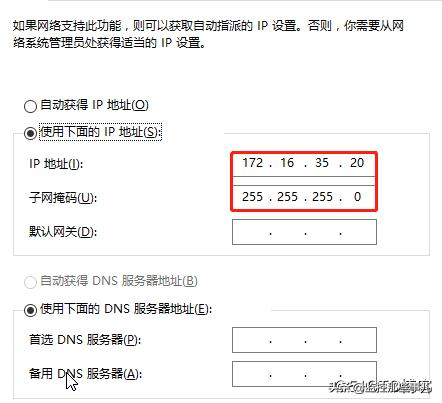

1）在28741B-TOR-SVR1上配置3张网卡每张网卡配置如下：

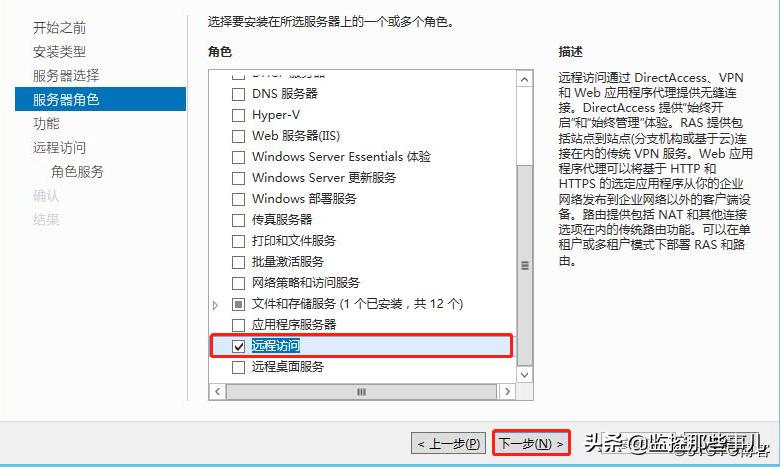

2）在管理工具--添加角色---远程访问。

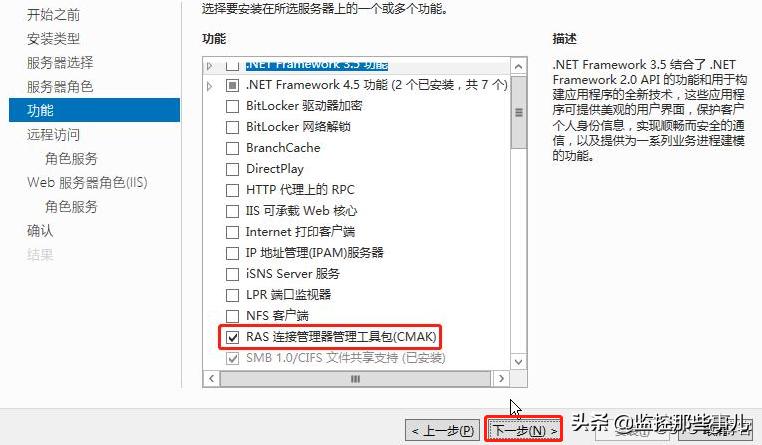

3）添加功能--下一步。

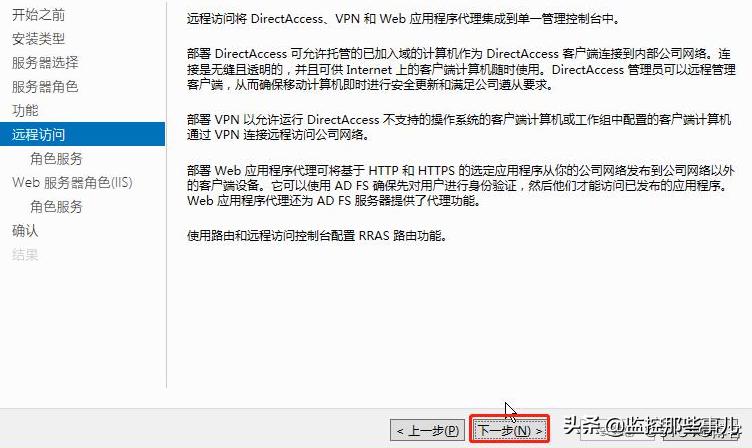

4）远程访问。

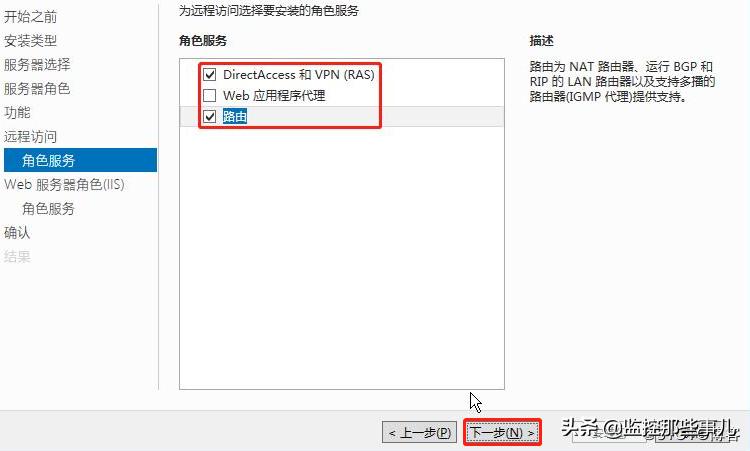

5）添加服务---DirectAccess和×××、路由。

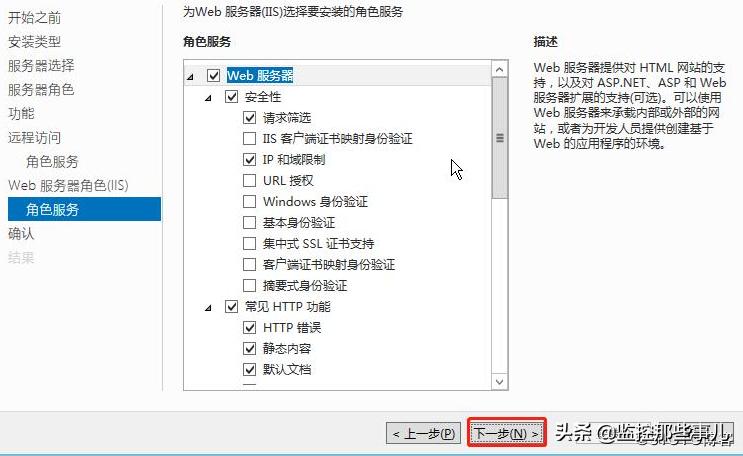

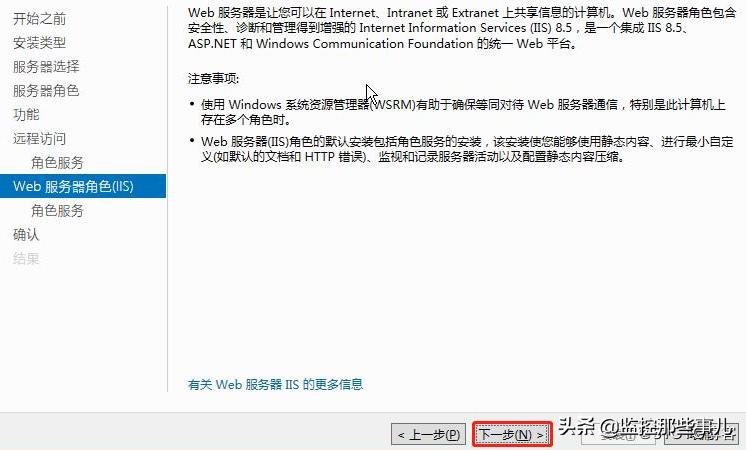

6）添加Web服务。
7）添加角色服务。

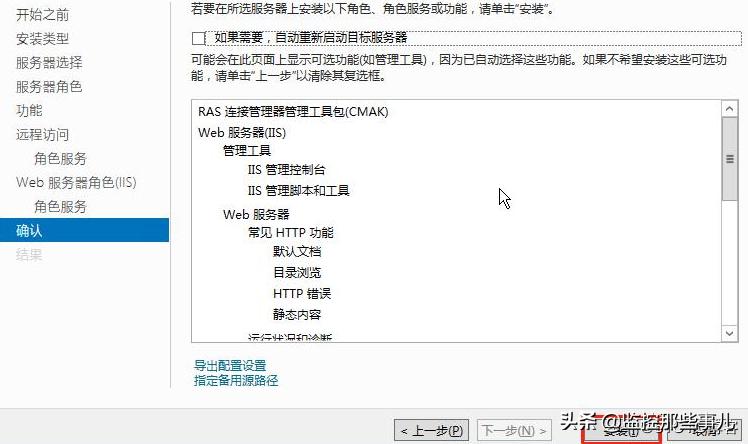

8）确认安装这些角色服务。

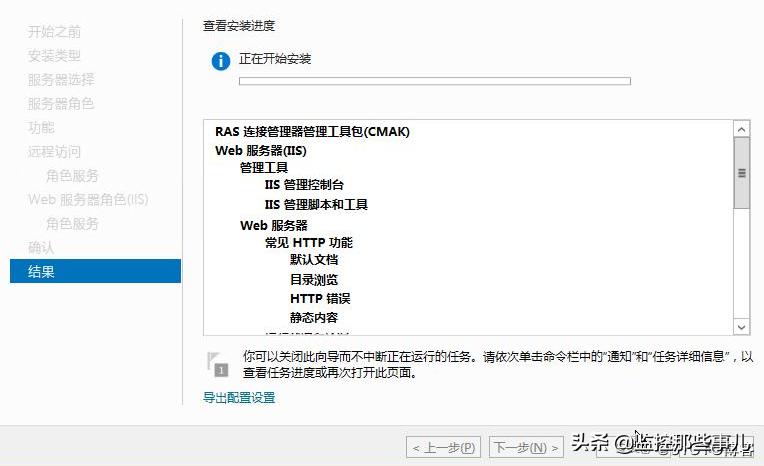

9）安装一直到完成。

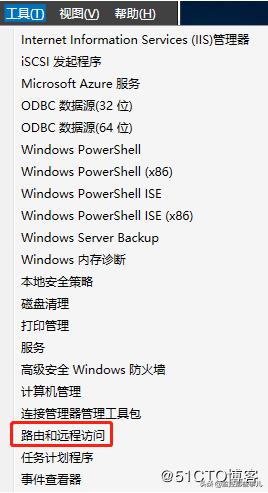

10）在管理工具--选项。
11）在路由和远程访问--TOR-SVR1。

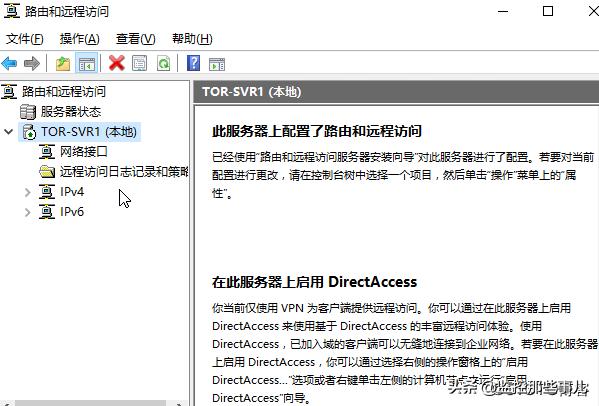

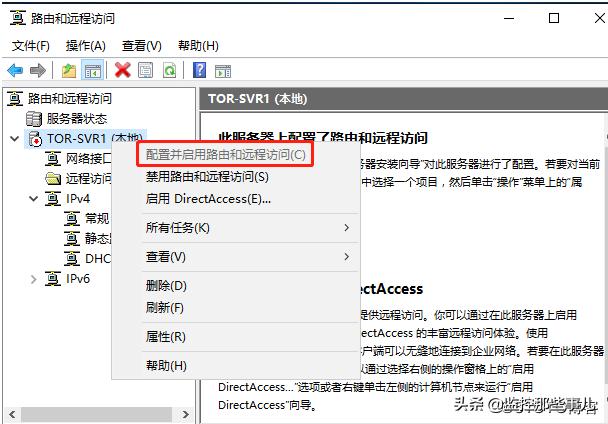

12）在TOR-SVR1（本地）右键----配置并启用路由和远程访问。
13）在配置向导中----选择自定义。

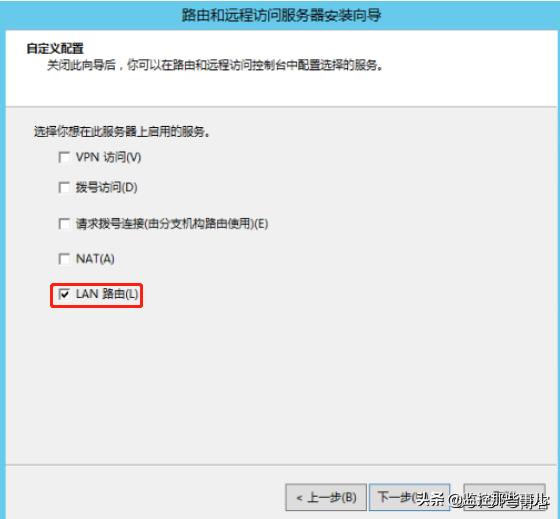

14）在自定义配置---LAN路由。

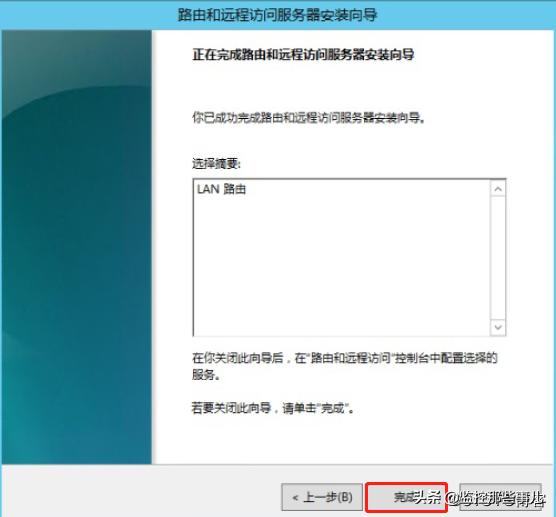

15）安装完成。
16）启动服务

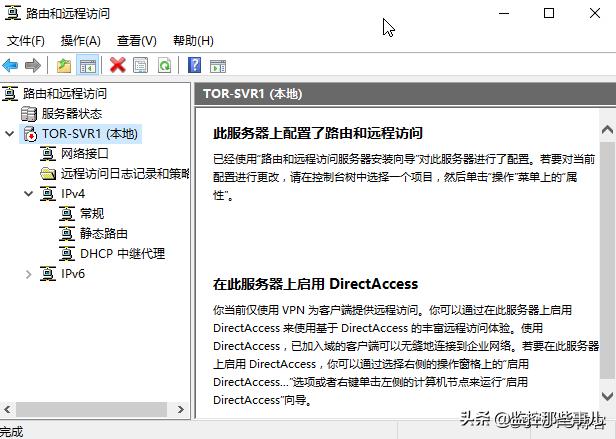

17）在管理窗口添加配置项DHCP中继服务

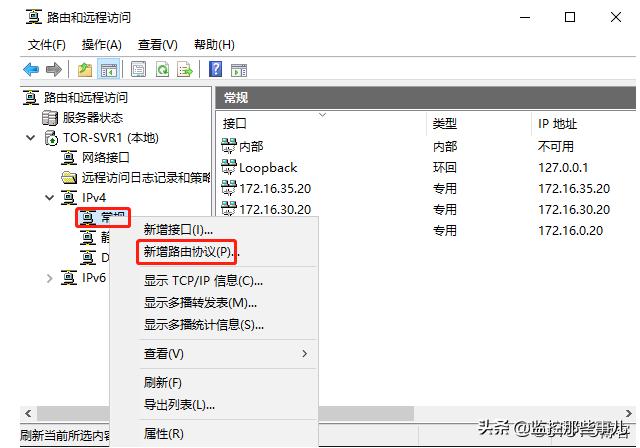

18）IPV4---常规----新增路由协议

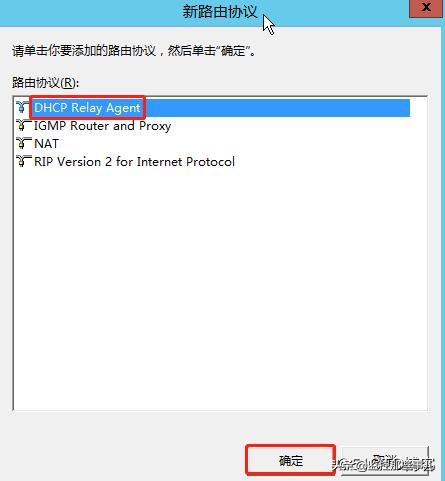

19）新增DHCP Relay Agent 协议。

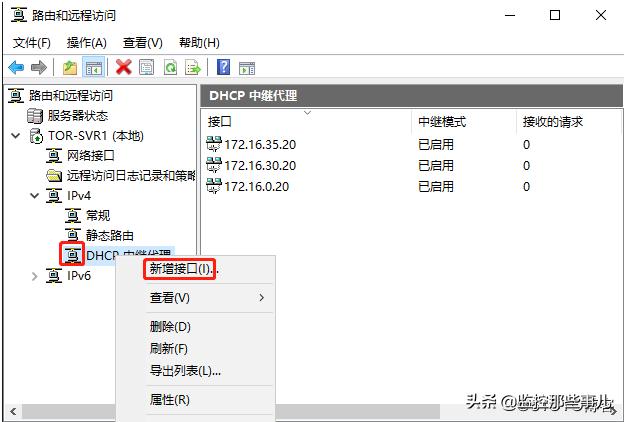

20）在DHCP中继代理----新增接口。

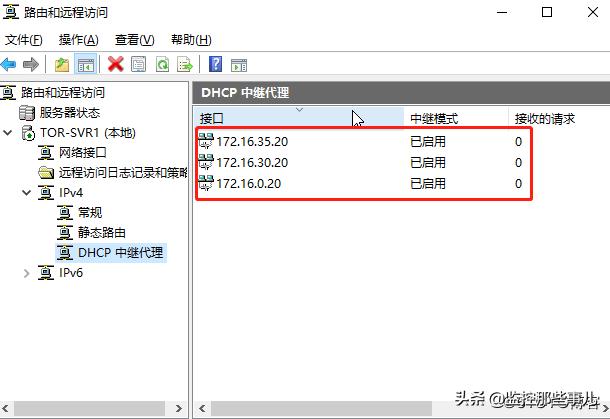

21）添加的接口---实际上就是添加新建的3块网卡。
22）最后在TOR-SVR1上测试到28741B-LON-DC1、28741B-LON-SVR1上网络是否通畅，如果不能Ping通需要设置一下防火墙规则或者是禁用防火墙。
五、客户端使用不同的网络获取不同IP地址

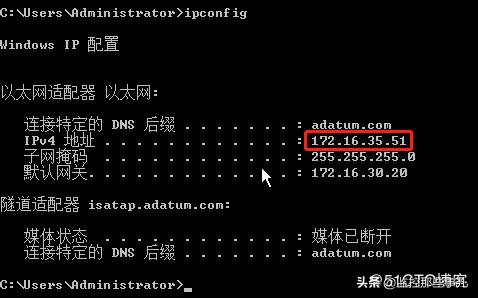

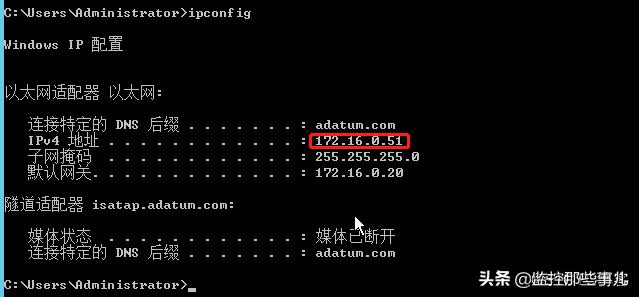

1）在Server2012C1这台成员服务器上，将网络调成VLAN35网段测试一下，看看是否能获取IP。
2）然后在Server2012C1这台成员服务器上，将网络调成VLAN0网段测试一下，看看是否能获取IP。

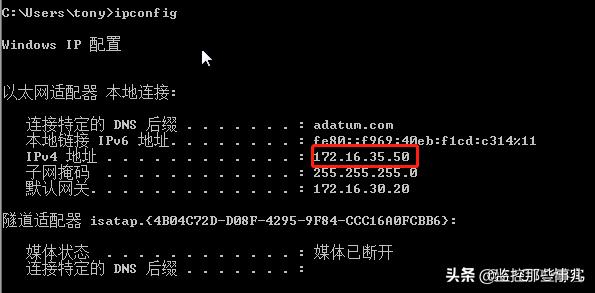

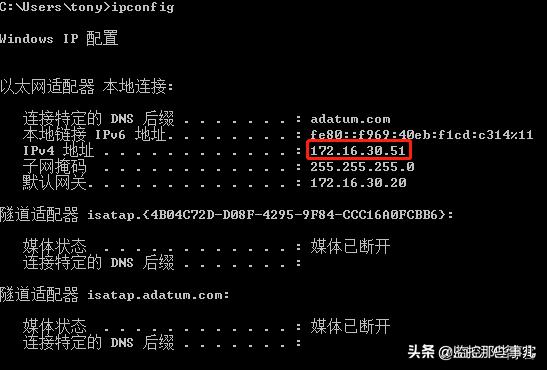

3）在Windows7这台Client上，将网络调成VLAN30网段测试一下，看看是否能获取IP。
3）在Windows7这台Client上，将网络调成VLAN35网段测试一下，看看是否能获取IP。

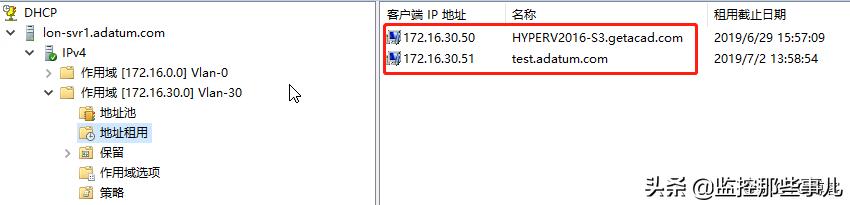

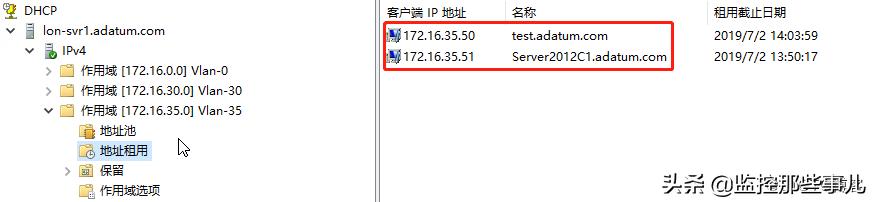

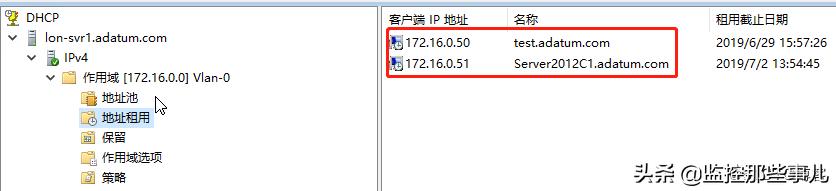

4）在28741B-LON-SVR1这台DHCP Server上，查看不同作用域获取的ip租约信息。
总结：1，根据需求规划化好现在和未来的VLAN地址划分及分配问题。
2，对特别的IP地址进行预先保留处理。
3，考虑后续DHCP容错，故障转移功能和超级作用域应用。
4，真实的环境一般是在三层交换机上做中继，然后每个接入层VLAN到三层上请求地址，三层DHCP中继会到DHCP服务器上划分对应请求IP地址。
