工艺流程必备图形符号！你都get到了吗？
工艺流程图
工艺流程图是化工生产的技术核心，包含了物料平衡、设备、仪表、阀门、管路等信息，每一个化工厂都有一份独一无二的工艺流程图，可以说从一份完整工艺流程图中可以看中一个工厂大部分的技术信息。
既然我们说工艺流程图，那么工艺流程图到底包括些什么呢？
主要有框图、PFD、PID这三种。一般来说流程是这样的：确定工艺路线后，绘出工艺框图；模拟计算后，确定物料平衡，绘出PFD图，进行设备、阀门、仪表、管线的选型设计后，绘出PID图。

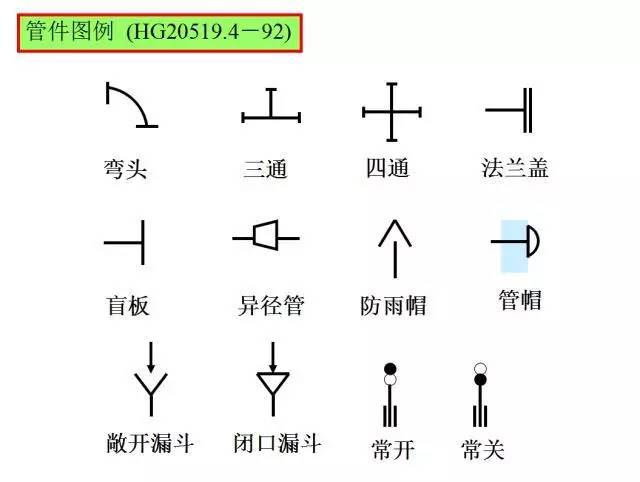

word哥，这张图中各个图形符号你都get了吗？！

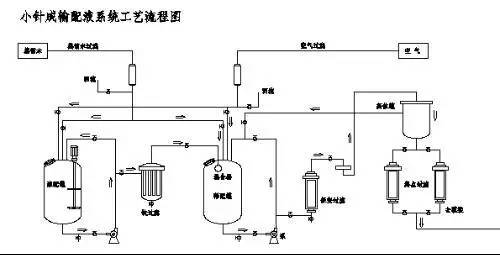

现在，你对PID图是不是大概可以看懂了呢？
