常用低压电器元件及电器图形符号

1、隔离开关 2、熔断器 3、断路器 4、接触器 5、热继电器 6、转换开关 7、按钮 8、信号灯 9、限位开关 10、其他继电器

1、隔离开关

隔离开关（俗称刀闸），即在分开状态时触头之间有符合规定要求的绝缘距离和明显断开标志，在闭合状态时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。主要功能：不带负荷分断和接通线路。

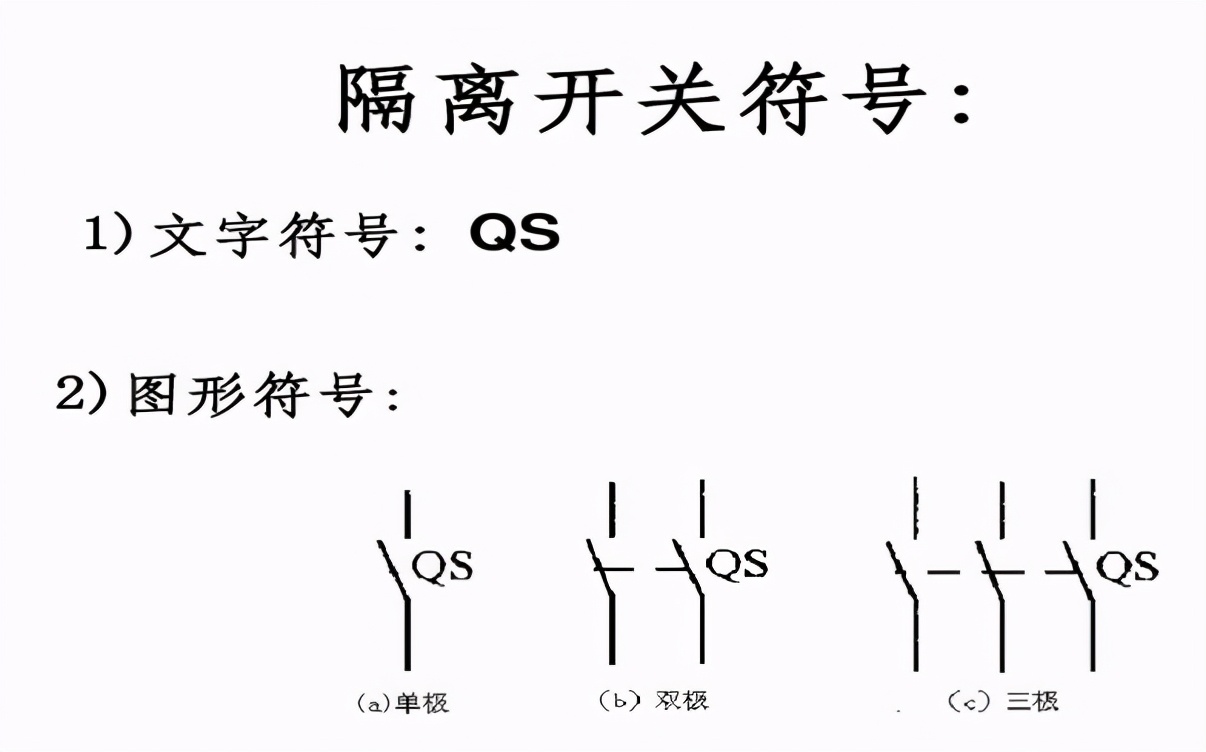

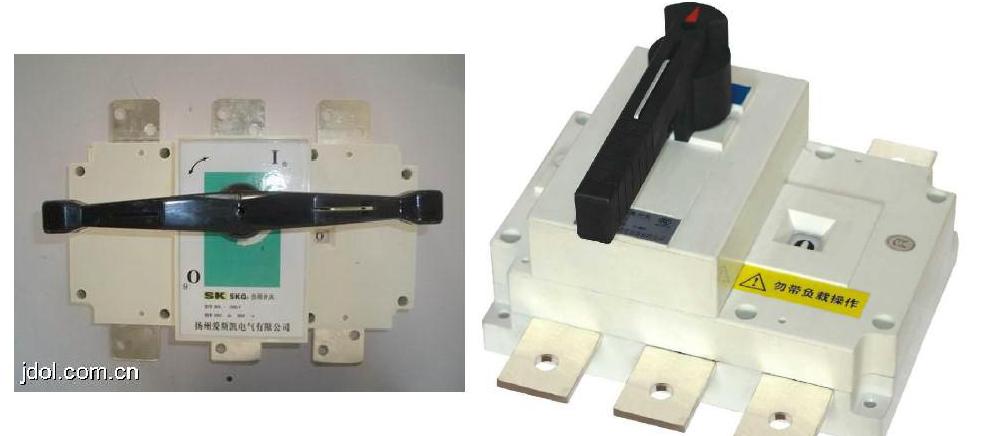

隔离开关图片

2、熔断器的作用

熔断器是一种广泛应用于低压电路或者电动机控制电路中的最简单有效的保护电器

熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔体与绝缘底座或者熔管组合而成熔断器总成。熔断器的熔断材料一般有两种：一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成；另一种是有银、铜等高熔点、导电性好的金属制成。

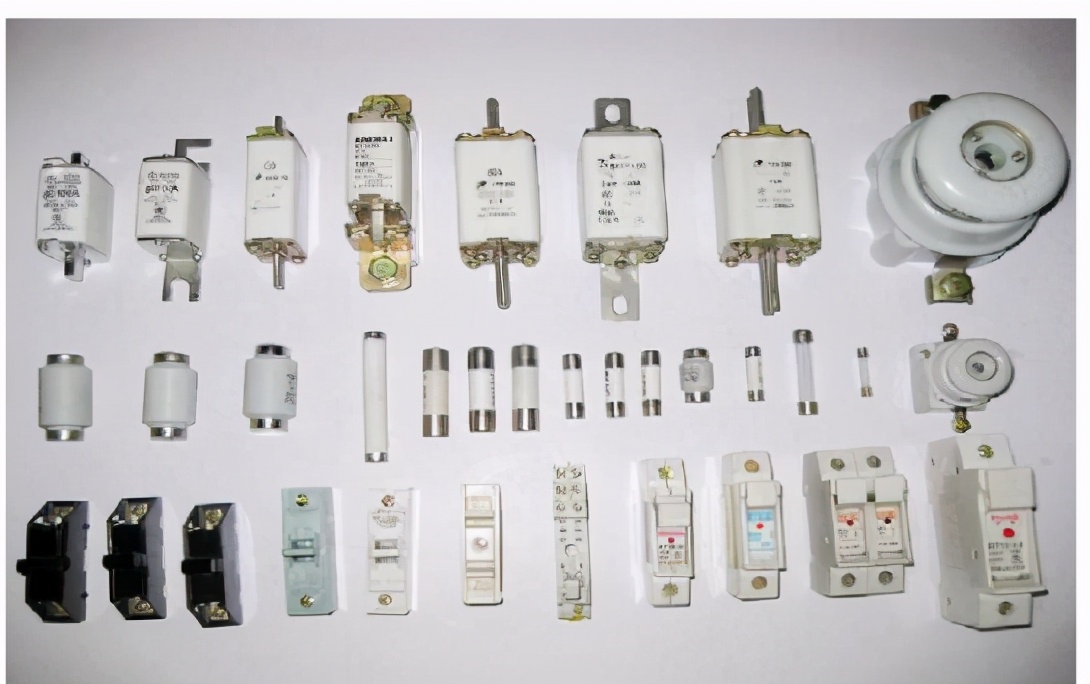

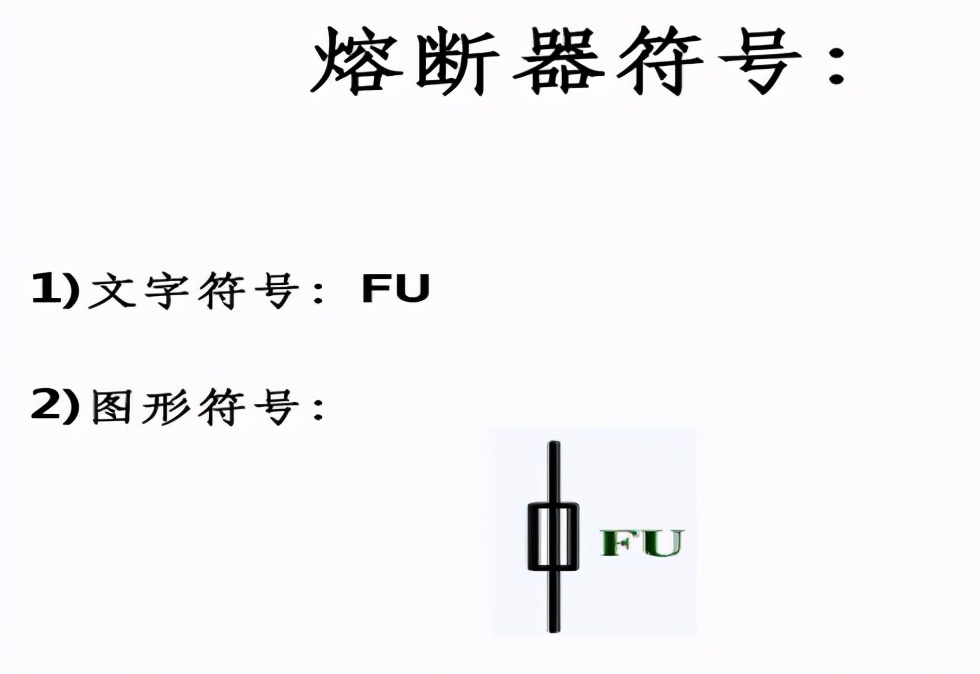

熔断器图片

3、断路器的作用

低压断路器又叫自动空气开关，既有手动开关作用，又能自动进行失压、欠压过载和短路保护的电器。

用于电动机和其他用电设备的电路中，在正常状态下，它可以分断和接通工作电流；当电路发生短路、失压、过载等故障时，它能自动断开故障电路，有效的保护电路中的电器设备；还可用于不频繁的接通、断开负荷的电路，控制电机的运行和停止。

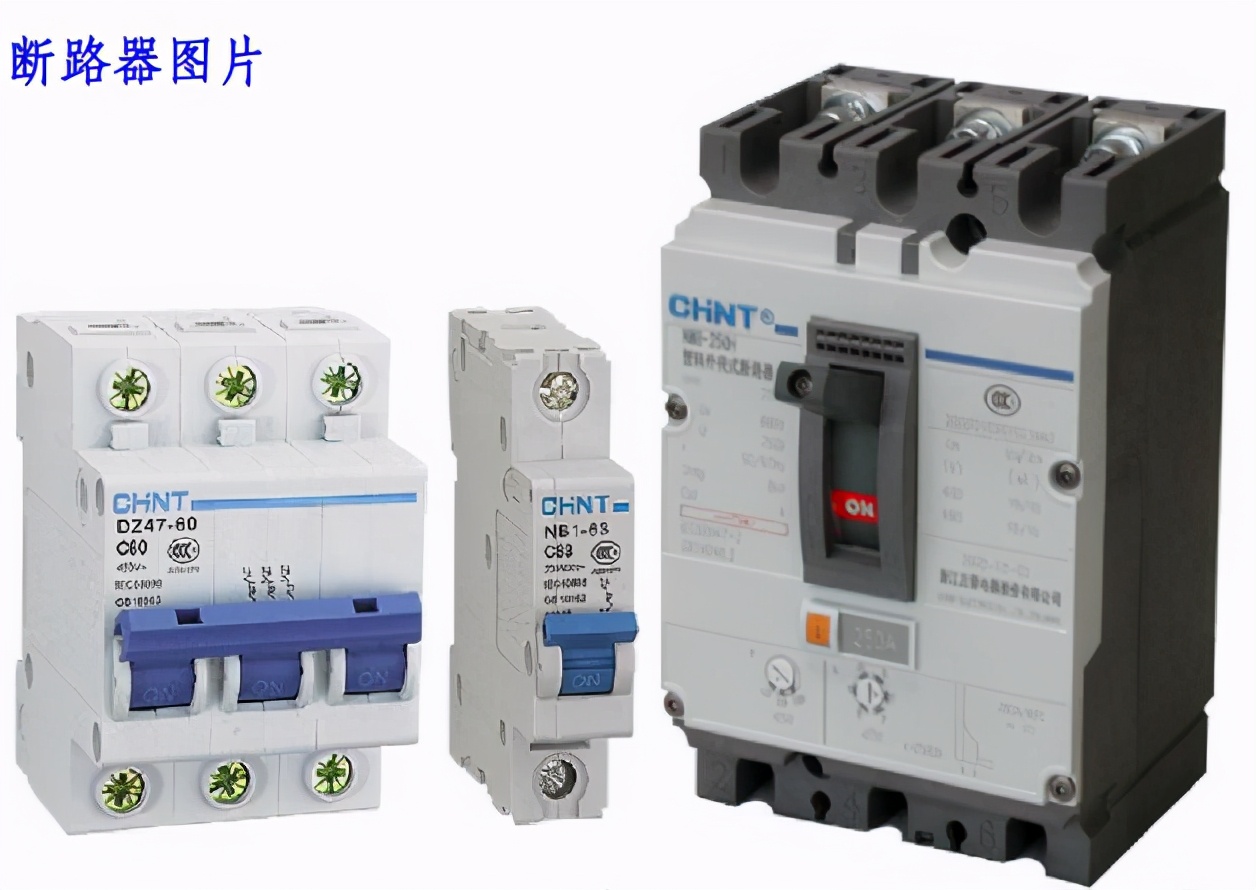

短路器图片

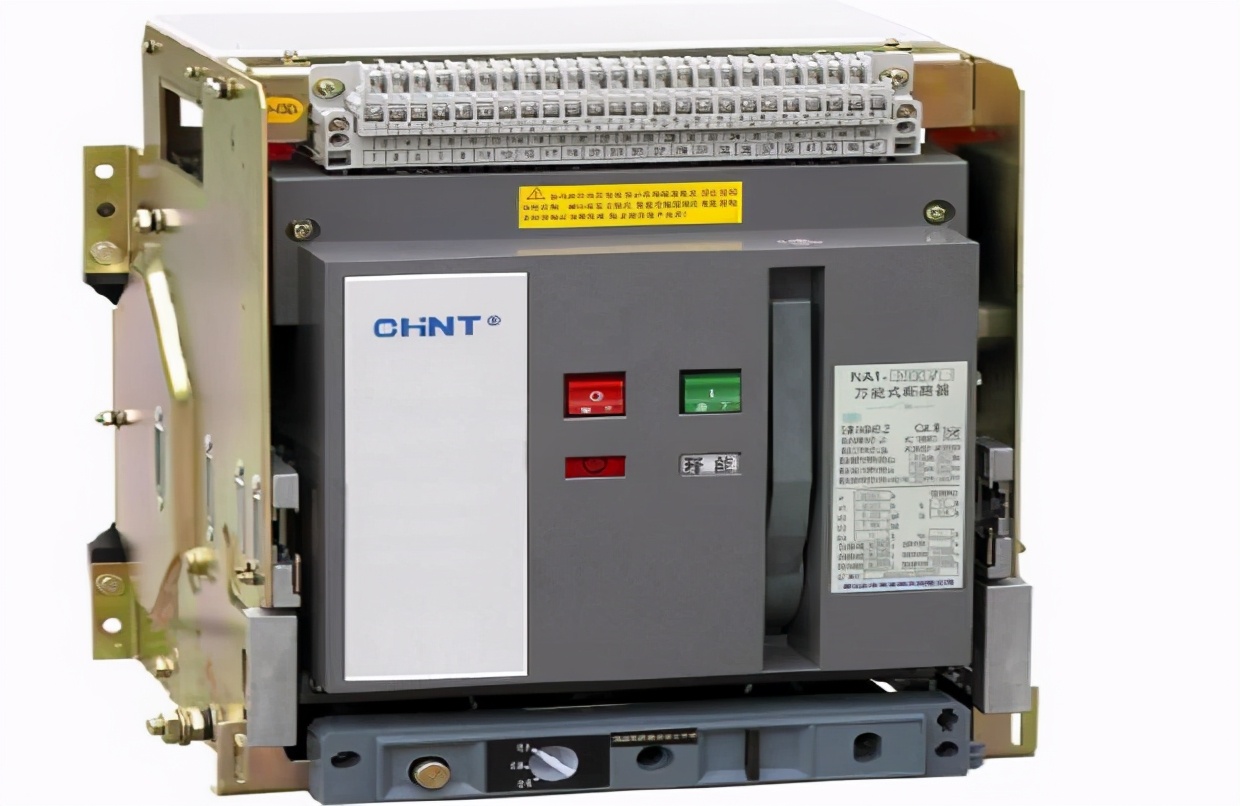

4、接触器作用

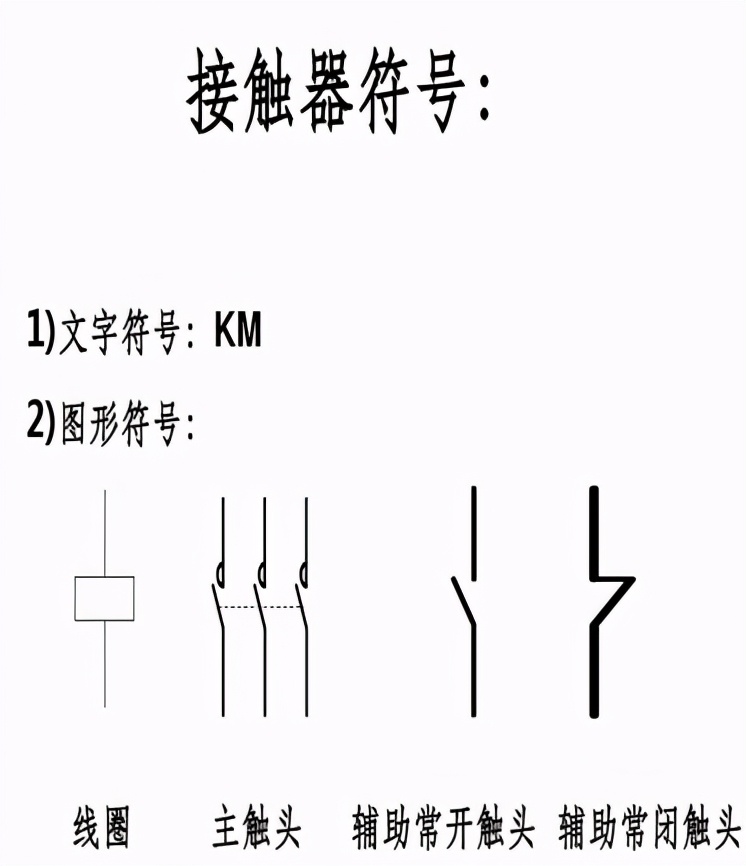

接触器是一种接通或断开电动机或负载主电路的自动切换电器。它是利用电磁吸合来通断点的自动切换电器。使用与频繁启停和远距离控制电路的电器件。接触器通常分为交流接触器和直流接触器。

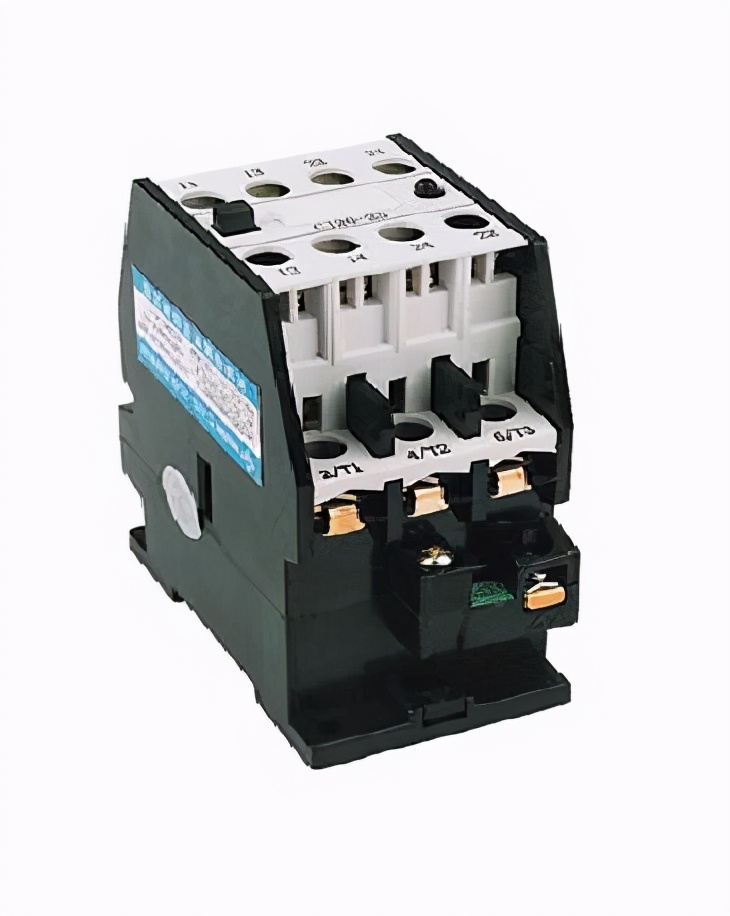

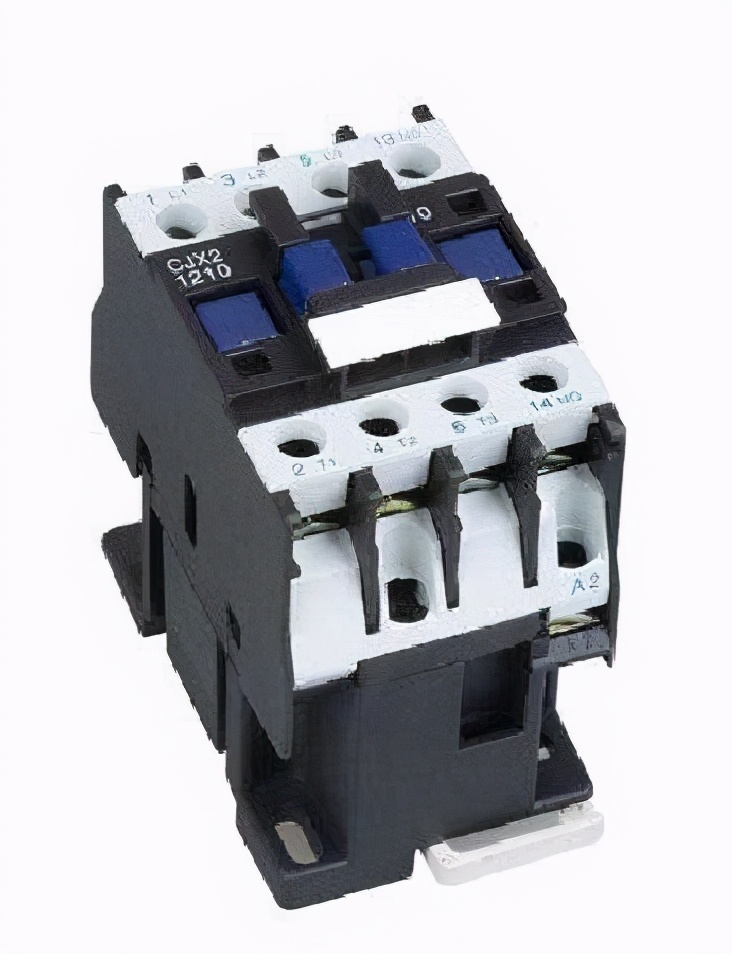

接触器图片

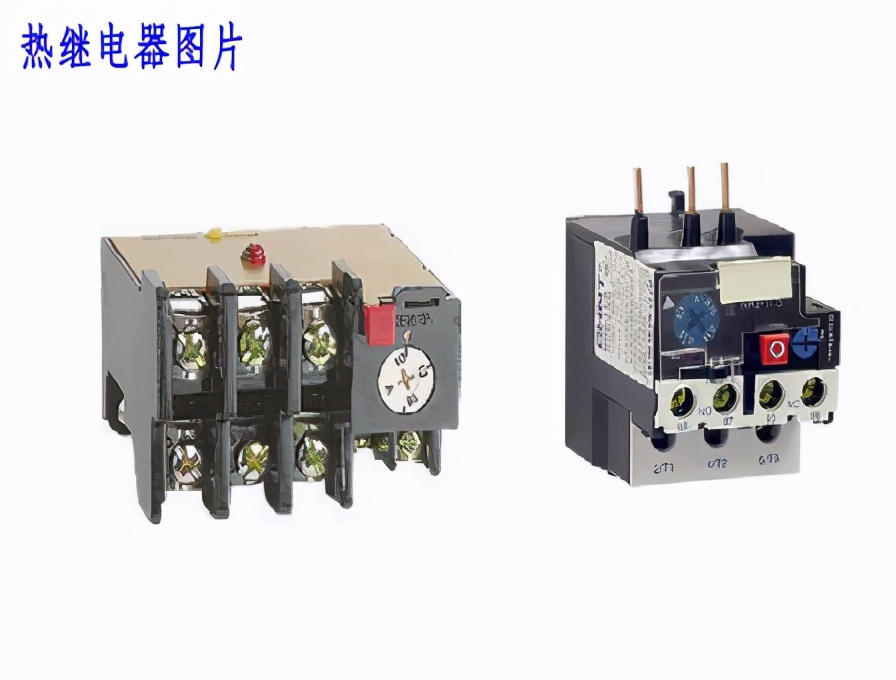

5、热继电器的作用

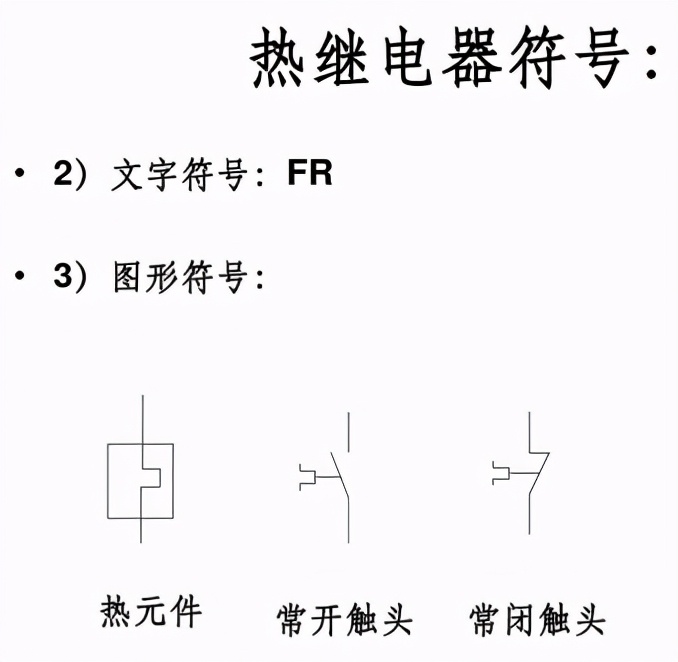

热继电器是一种利用电流的热效应来切断电路的保护电器。专门用来对连续运转的电动机进行过载及缺相保护防止电动机过热而烧毁的电器。

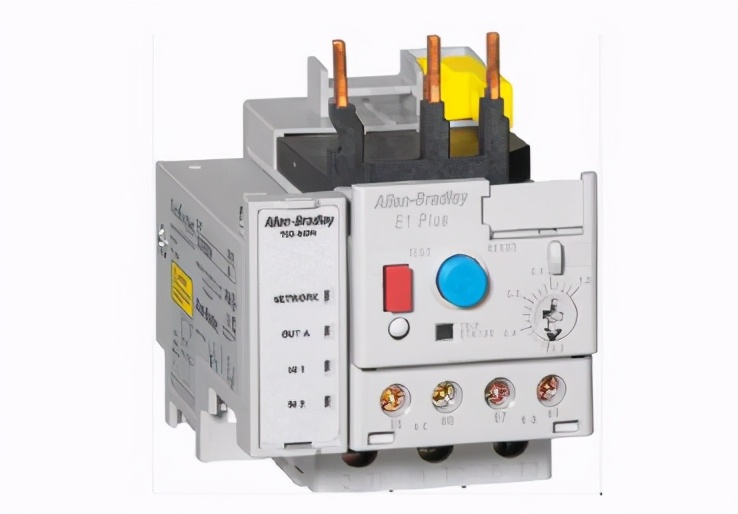

热继电器图片

后续
