第一章 行星地球
第1讲 地图和等高线
【考情扫描】
【考点讲解】
第一部分 地图

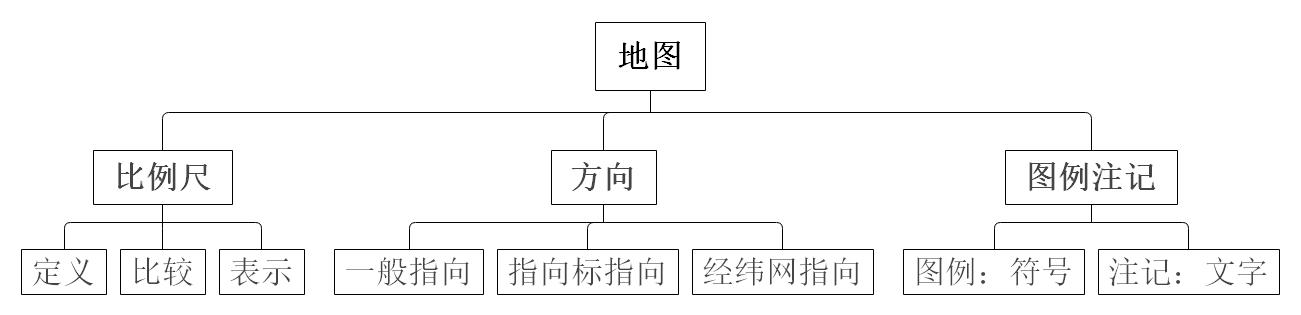

地图学习核心是掌握地图的三要素：比例尺、方向、图例和注记。
（一）比例尺：
要掌握比例尺，重点要知道比例尺怎么来的。然后围绕这个公式进行展开分析。
1.公式：比例尺=图上距离/实际距离。
2.单位：在做比例尺的计算式，要也别注意单位的换算，单位统一到厘米。
3.在进行比例尺大小的比较时，结合公式就很容易理解：
实际范围越大，比例尺越小，表示的内容简略，精确度较低；
实际范围越小，比例尺越大，表示的内容详细，精确度较高。
4.比例尺的表示方法：
数字式：1:500000 文字式：图上1厘米代表实地距离5千米 线段式：
线段式考察的比较多，主要是要求在实际图中求两点的实际距离，需要测量准确。
5.比例尺的缩放：
将比例尺放大到N倍=原比例尺×N 将比例尺放大N倍=原比例尺×（1 ＋N）
将比例尺缩小到1/N=原比例尺× 1/N
将比例尺缩小1/N=原比例尺 ×（1－1/N）
如果是区域面积的放大（或缩小）倍数，则是比例尺的平方（或开方）。
实地面积＝图上面积/地图比例尺的平方

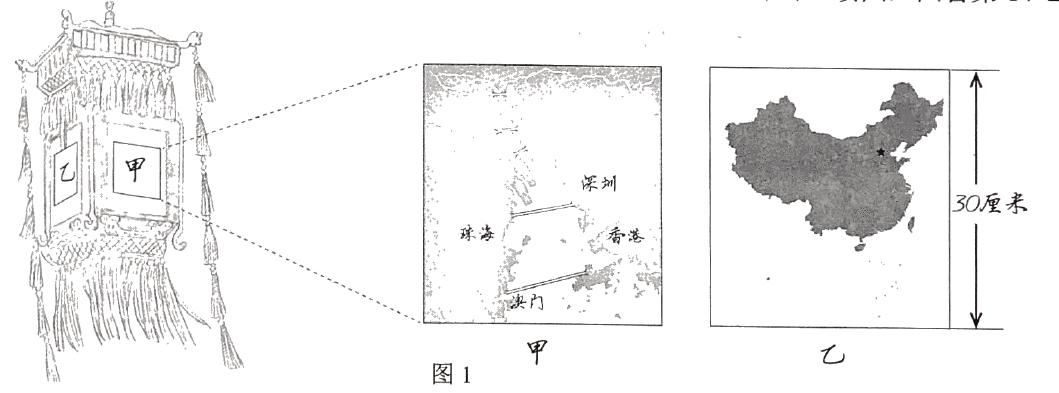

（2019年北京卷）某中学制作主题为"点亮中国"的宫灯。图1为学生手绘的设计图。读图，回答第1题。
1．乙面的中国地图上1厘米代表实地距离约为
A．50千米B．200千米C．500千米D．2 000千米
【答案】1．B
【解析】1．本题组以中国的传统文化宫灯为背景资料，考查比例尺的计算。要求考生掌握中国的国土范围四至点，然后利用比例尺的公式进行计算。中国国土北起黑龙江省漠河以北的黑龙江主航道中心线（北纬55°多），南至南沙群岛中的曾母暗沙（北纬4°附近），南北相距约5500公里；该地图图上距离约30厘米，则比例尺为30厘米/5500千米=1/183千米≈1/200千米。故选B。

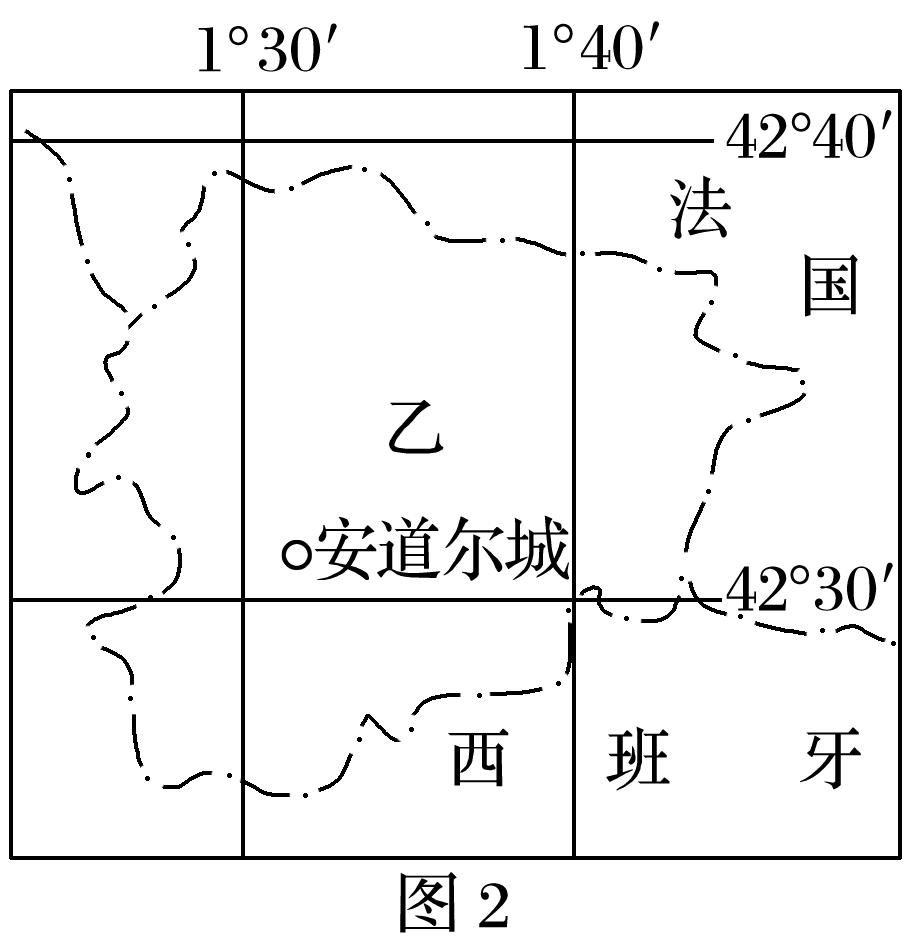

2.读下列两袖珍国(甲国为莱索托、乙国为安道尔)区域图，回答下题。
与图2比较，图1所示
A.比例尺较小，表示的范围较大 B.比例尺较小，表示的范围较小
C.比例尺较大，表示的范围较大 D.比例尺较大，表示的范围较小
【答案】2.A
【解析】 由图示可以看出，图1经纬度跨度范围大于图2，即同图幅图1反映的地图范围大于图2，说明图1的比例尺小于图2。选A正确。
（二）方向：
1.一般指示法：上北下南，左西右东
2.有指向标的地图：指向标箭头指示北方。做题时要注意指向标箭头在地图上的实际朝向，找到北的方向。（有时候指向标是标示其他方向时要特别注意）
3.经纬网定向：经线指示南北方向；纬线指示东西方向
（2019·山东省实验中学高三月考）3.下图为我国某地2019 年元旦日出景观素描图，图中小船逆流而上，划船人的影子刚好与船垂直。读图回答下面小题。
图中河流大致流向为
A．由南向北 B．由西北向东南 C．由北向南 D．由东北向西南
【答案】3．D
【分析】3．2019年元旦，太阳直射南半球，则该地日出方向为东南，说明图示地区太阳所在的方向为东南方，影子朝向的方向与太阳方向相反即西北方向，而"划船人的影子刚好与船垂直"，则船的朝向为东北-西南；"图中小船逆流而上"，说明图示左侧为上游，右侧为下游，左侧为东北方向右侧为西南方向，因此河流的流向是由东北流向西南，D对，A、B、C错。
（三）图例和注记

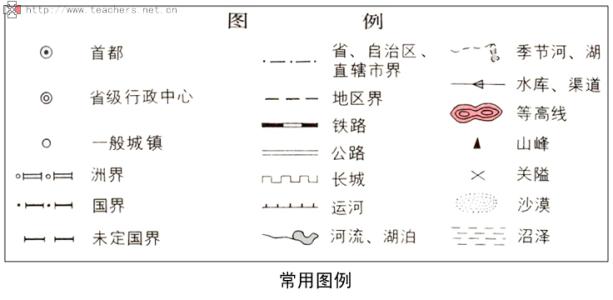

图例：是地图上用来表示地理事物的符号。
注记：表示地理事物名称的文字及表示山高、水深的数字。
等高线

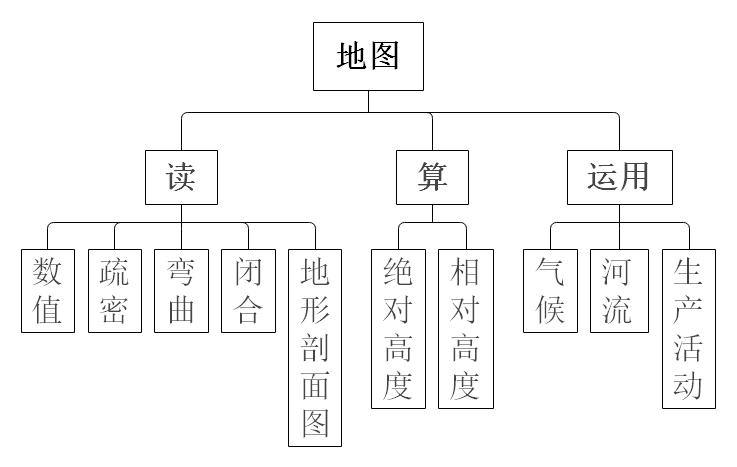

一、"读"
（一）数值——知类型
1.陆地常见的基本地形
(1)平原：海拔在200米以下。（等高线稀疏）
(2)丘陵：海拔大约在200m~500m之间，相对高度小于100米。
(3)山地：海拔在500m以上，相对高度大于100米。
海拔高度500~1000米为低山，1000~3500米为中山，3500米以上为高山。
(4)高原：海拔高度大(1 000米以上)，相对高度小。（等高线中间稀疏，边缘密集）
(5)盆地：海拔没有一定标准。四周等高线较密集，数值大；中间等高线较稀疏，数值小。
(6)海岸线：0米等高线表示海平面，一般表示海岸线。
2.等高线分布形态判读地形部位：测试

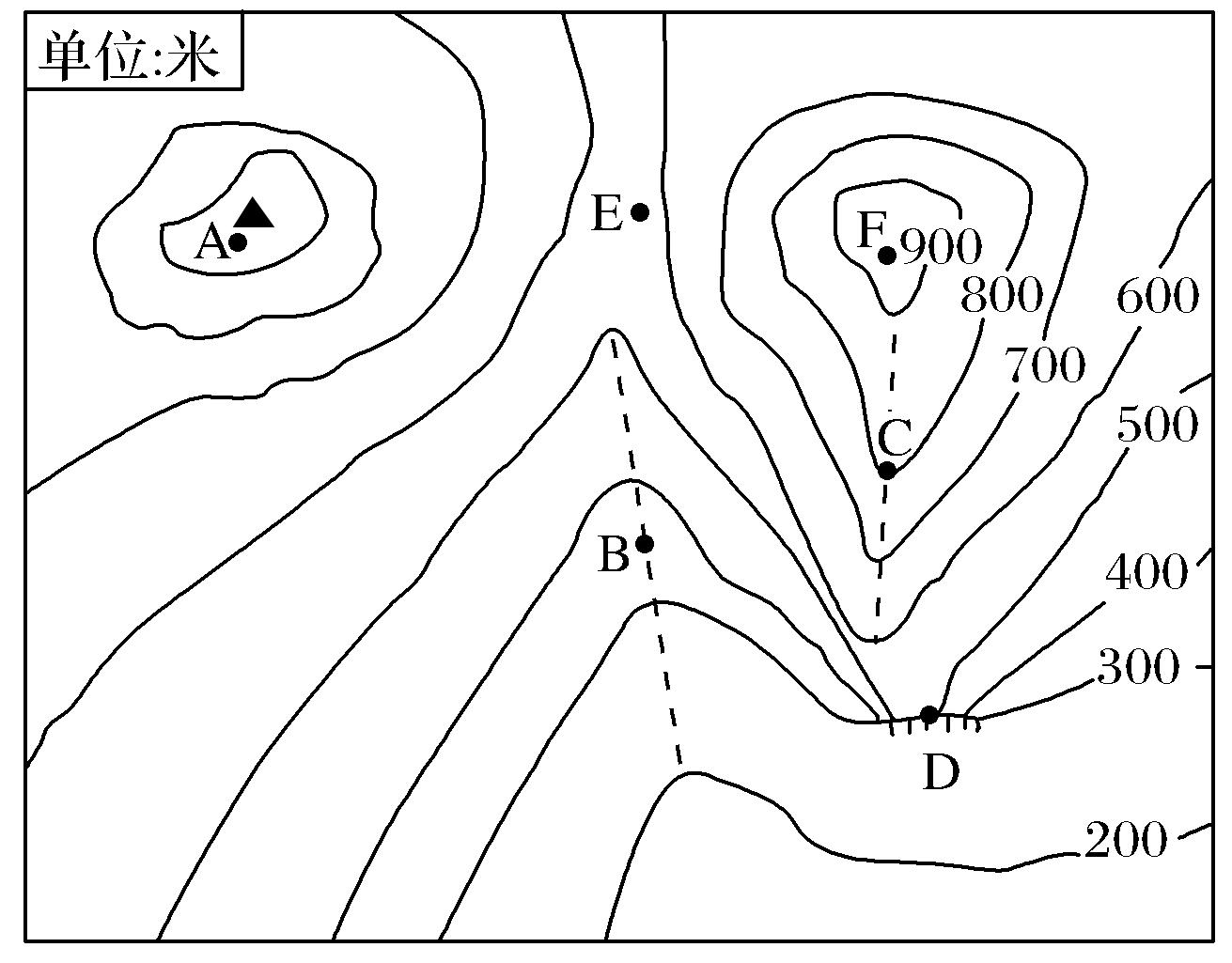

等高线图中的地形部位：A山峰、B盆地、C山脊、
D山谷、E鞍部、F陡崖。
山地：闭合曲线，内高外低
盆地：闭合曲线，外高内低
山脊：等高线凸向低处，中间高于两侧
山谷：等高线凸向高处，中间低于两侧
鞍部：两组表示山峰的等高线之间的区域。
（鞍部可以看作组合：两侧为谷，两侧为脊）
陡崖：若干条等高线重合

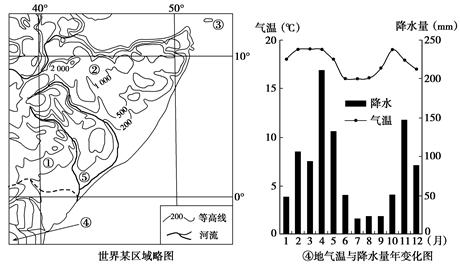

4.读下图，完成下列问题。
简述该区域的地形特征，并说出①、②两地地形类型。
【答案】4.以山地高原为主；西北高，东南低；相对高差大；海岸线平直。
丘陵； ②高原(山地)

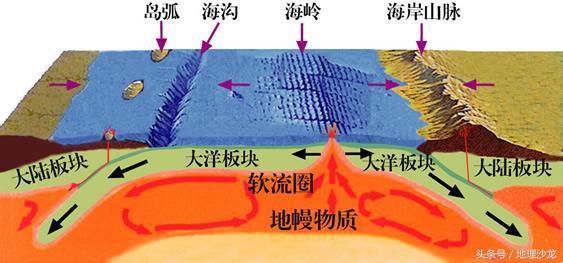

【知识扩展】 海洋地形
海底地貌按洋底起伏的形态特征，形成的主要地形有：
大陆架：（从低潮线起向海洋方向延伸至坡度显著增大的地方为止，水深200米以内）；特点：深度浅，坡度缓，光照、营养物质和海洋生物丰富。
大陆坡：大陆架向外延伸的部分（坡度大）
岛弧：大陆与洋盆的过渡地带，分布于大陆坡的前缘（弧形分布）
海沟：岛弧外缘，一般是大陆坡与洋盆的分界线。板块消亡边界。
洋盆：海沟与洋中脊之间深度大，地壳活动相对稳定，地形较为平坦。
海岭(大洋中脊)：板块生长边界，地壳运动较为活跃。
（二）疏密

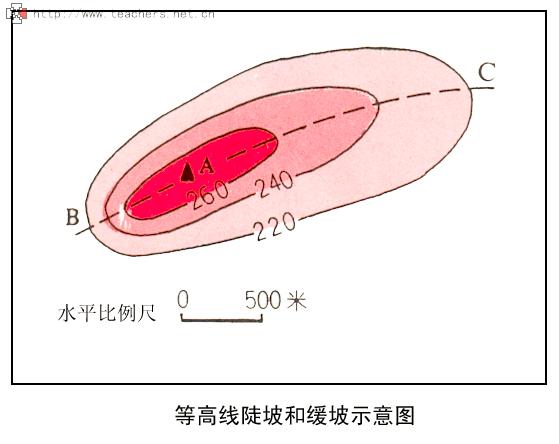

1.坡度陡缓。同一幅图中的等高线越密集，表示坡度越陡。

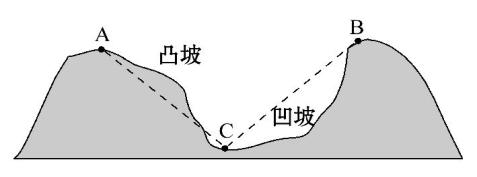

2.通视问题。
两点之间从高处到低处，如果等高线是先密集后稀疏，表明为凹坡，可通视；
如果等高线是由稀疏到密集，表明为凸坡，不可通视。
【小技巧】 判断凹凸坡关键在于做自己绘制剖面图，等值线较密集就画陡峭一点，等值线较稀疏就画平缓一点，即可分析。
注意：通视还有另一中考法，如果两点之间存在山脊或者其他障碍物，也不可通视。

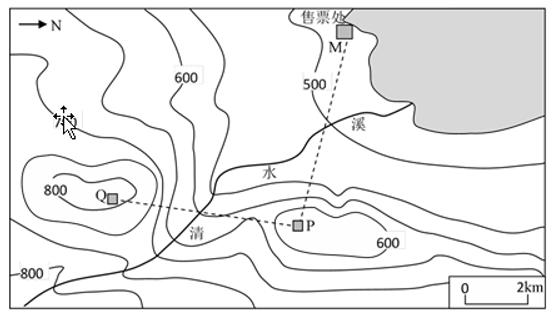

（2019·*疆新**兵团第二师华山中学高三月考）5.下图是我国东南某地旅游景区等高线地形图，图中虚线为观光索道线，索道运行速度保持恒定。读图，完成下面小题。
图中清水溪流向是
A．西南向东北B．东北向西南C．西北向东南D．东南向西北
【答案】5.D
6.读我国某区域图，回答下题。
图中最大的山脉走向为( )
A．南北走向 B．东西走向
C．西北－东南走向 D．东北－西南走向
【答案】6.B
（三）弯曲
1.凸低为高，是山脊。山脊为分水岭，连接分水岭，可以推测山脉的大致走向。
2.凸高为低，是山谷。山谷为汇水区，发育。水往低处流，因此河流的流向与等高线弯曲方向相反。
（四）闭合
大于大的：山地，高原地形
小于小的：盆地，谷地地形
7.下图为北半球某陆地局部图,图中X、Y为等高线（等高距为100米）, X数值为500米，L为河流,对角线ab为经线。据此完成下面小题。
沿图中经线a到b地形剖面图正确的是
A.
B.
C．
D.
【答案】7．C
【解析】
7．图中L为河流，则L处为山谷，根据"凸高为谷"的原理，山谷中等高线凸向高海拔，X＞Y，图中等高距为100米，所以X=500米，Y=400米。A处附近的闭合等高线X=500米，为大值，依据"大于大的，小于小的"原则，A处海拔应该大于500米，A处为凸起。所以由a至b，地势降低，中间有一凸起，故本题正确答案为C。
（五）地形剖面

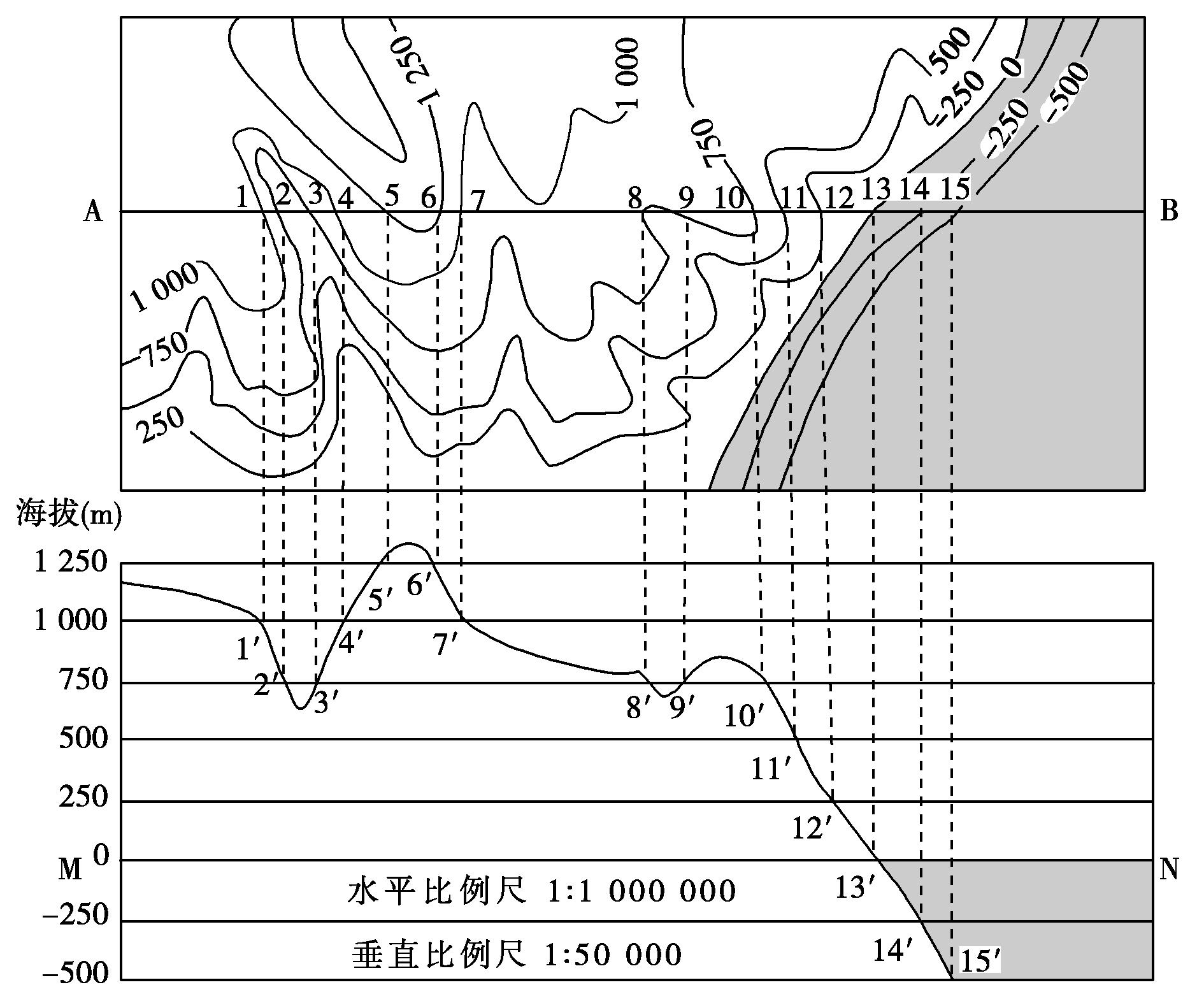

1.地形剖面图:可直观显示出某条剖面线上 地势起伏和坡度陡缓 状况。它是在等高线地形图的基础上绘制的。
2.地形剖面图的绘制步骤
剖面线主要用来表示地势起伏和坡度陡缓状况。而在等高线图的绘制中，一般水平比例尺是采用原图的比例尺（保持不变）；主要通过改变垂直比例尺，一般是原图的5～20倍，倍数越大，起伏越明显。
注意： 坡度大小是固定的，垂直比例尺扩大只是视觉上坡度陡缓更明显而已，对实际坡度无法影响！
3.根据剖面图确定剖面线：【解题技巧】
其基本的思路是：
（1）观察剖面线与等高线交点中的一些关键点：如起点、中点、终点、最高点、最低点等，看这些点在等高线图上的高度与剖面线的高度是否相同。
（2）可粗略地观察剖面线与所经过的大的地形部位与剖面图是否一致；

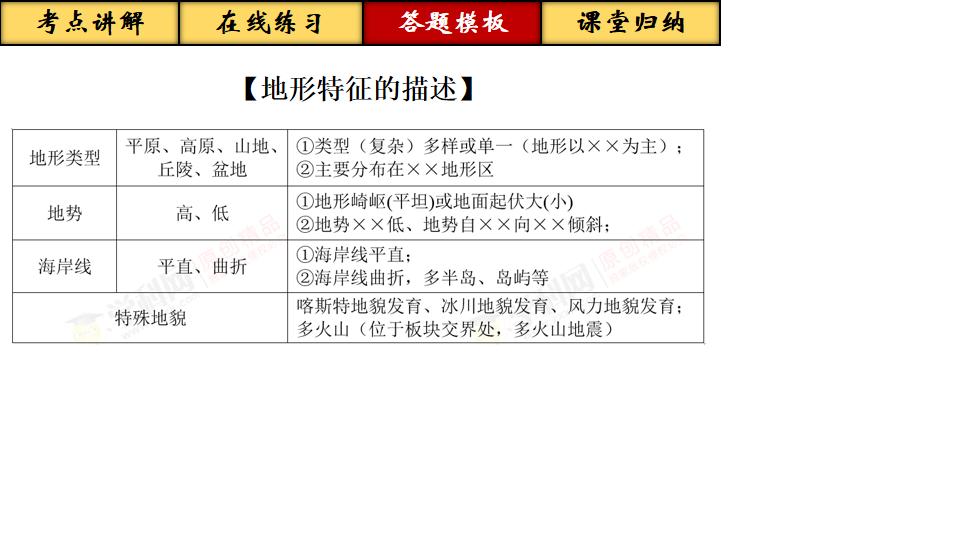

【地形特征的描述】
（2019年江苏卷）8.图2为"某地地形与甲地建筑物布局示意图"。读图回答题目。
与甲地地形平整方式相符的剖面是
【答案】8．B
【解析】8．改造之后的等高线和原先的等高线相比，要看三处变化：靠近N一侧，也就是建筑物海拔相对高的一侧，改造后的等高线相对原来的等高线变得更加密集，而在建筑物海拔相对低处变得稀疏，高密低疏则先陡坡再缓陂。靠近M一侧，等高线又变得密集，因此变化后的地形剖面图应当是先陡坡再缓坡再陡坡，地势整体下降，正确答案选择B。M与N之间无法通视，既有坡度阻挡，也有房屋阻挡。选项C错误。
（2020·北京朝阳区高三一模）9.北京某校学生到黑龙江省五大连池地质公园展开研究性学习。阅读图文资料，回答下列问题。

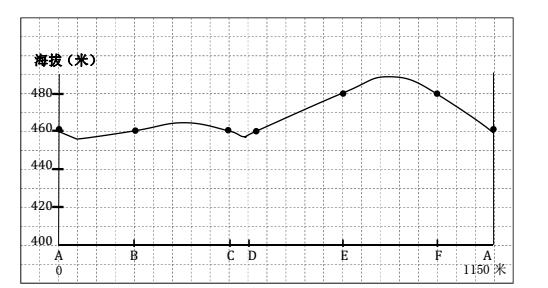

活动一：学生在网上查询到五大连池位于小兴安岭山地向松嫩平原的过渡地带，1719～1721年间，火山喷发，熔岩阻塞河道，形成五个相互连接的湖泊，因而得名五大连池。同学们计划登上老黑山，手机*载下**了该地的等高线地形图（下图）。沿山顶环线绘制地形剖面图。
【答案】
二、"算"
（一）点的（绝对）高度
（1）任意点：①等高线上；②两条等高线之间；③闭合曲线内
（2）陡崖
①陡崖崖顶的绝对高度：H大≤H顶<H大＋d。
图中崖顶的绝对高度的取值范围为400米≤H顶<500米。
b．陡崖崖底的绝对高度：H小－d<H底≤H小。
图中崖底的绝对高度的取值范围为0<H底≤100米。
（二）两点间的相对高度
两点间的相对高差的高频考点，陡崖的高度也可视为两点（崖顶、崖底）的高差。
a.公式法
一般来说，若在等高线地形图上，任意两点之间有连续的变化的n条数值不同的等高线，等高距为d米，则这两点的相对高度H可用公式求算：
任意两点间：(n－1)d<▲H<(n＋1)d。
陡崖高差的：(n-1)d≤▲H<(n＋1)d。（左边多了个"="）
b.蝴蝶交叉法求陡崖高度
步骤：① 找出较高点的海拔取值范围；② 找出较低点的海拔取值范围； ③作差。
（2019·江西省安义中学高三月考）10.读"我国40°N某地等高线地形图"，完成下面小题。
若M地开发攀岩运动项目，运动员安全绳的长度至少为
A．255米 B．205米
C．155米 D．105米
【答案】A
【解析】根据图中等高线可判断等高距为50米，陡崖处有4条等高线重合，所以陡崖的相对高度为150≤H<250，运动员安全绳长度应略长于陡崖相对高度的最大值，故本题正确答案为A。
易错项分析：本题易错项为C项。陷阱是运动员安全绳的长度与陡崖的高度相等。我们可以计算出陡崖的高度在150≤H<250m之间，安全绳的长度一定要长于陡崖，结合选项分析255米符合题意，故选A。

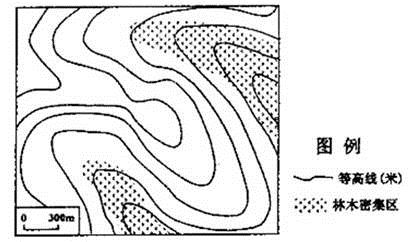

（2019·广西壮族自治区高三月考）图示意我国黄土高原某地林木的分布状况，图中相邻等高线之间高差均为30米。读图回答11-12题。
11．林木生长与土壤水分条件相关图中林木密集区位于
A．鞍部B．山谷
C．山脊D．山顶
12．图示区域内东、西两侧最大高差可能是
A．156 米 B．178 米
C．220 米 D．255 米
【答案】11．B 12．C
【解析】11．根据图中林木密集区等高线发生弯曲，可以判断林木密集区可能位于山谷和山脊。根据题目叙述林木生长与土壤水分条件相关，林木生长需要充足的水分，山谷地带是集水区域，水源较为充足，所以林木密集区位于山谷地带。所以选B项。
12．图中等高线没有标数值，但是乙知条件等高距为30米，东、西两侧相隔7条等高线。可以根据相对高度的计算公式（n-1）d＜H＜（n+1）d（n为相隔等高线的条数，d为等高距）计算180米＜H＜240米。所以选C项。
三、"应用"

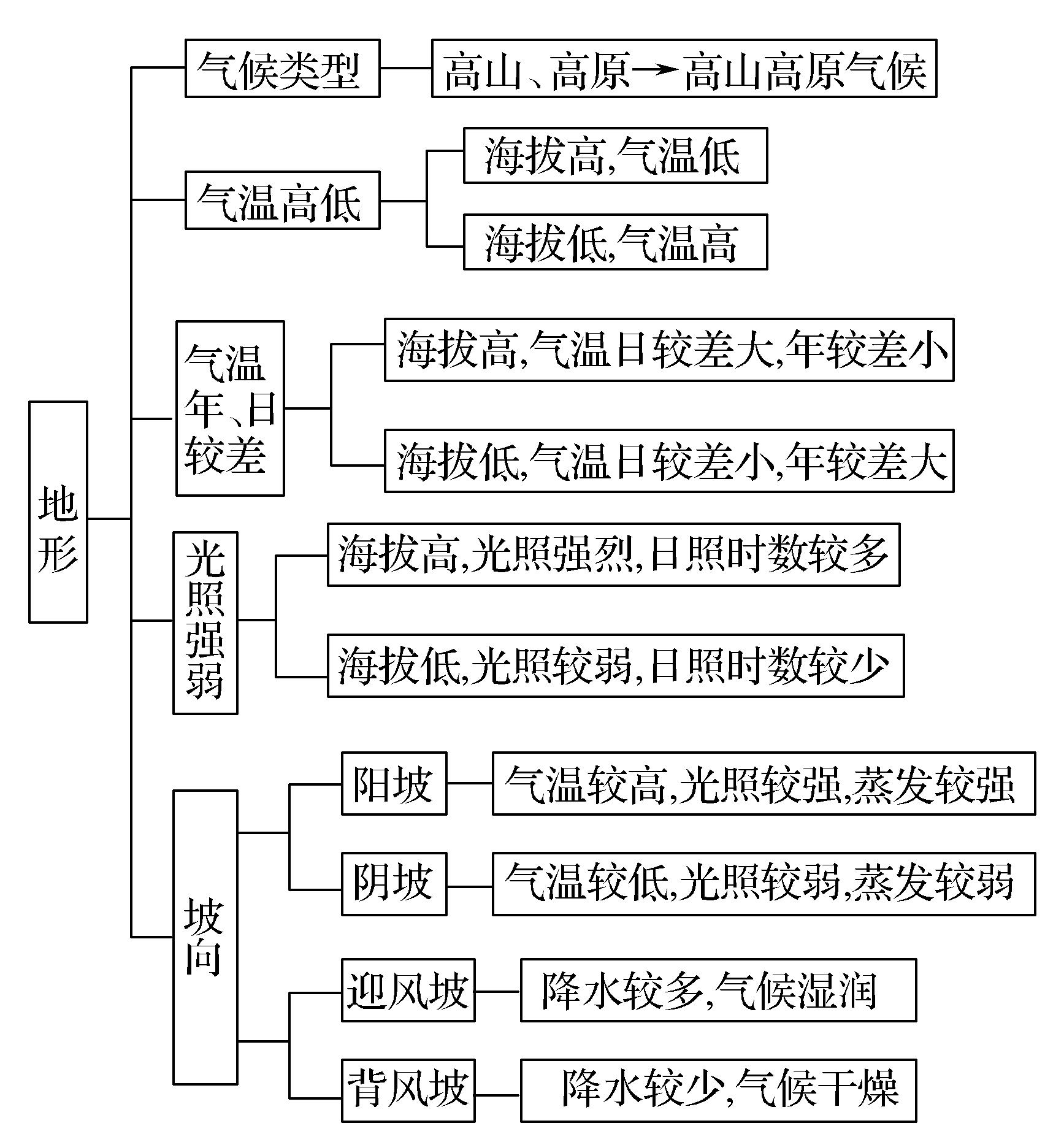

（一）等高线地形图与气候
1.气温：海拔每升高1 000米，气温约下降6℃；阳坡热量条件好，阴坡相反；盆地不易散热，但又容易引起污染空气的滞留。
2.降水：迎风坡降水量多（ 从山麓到山顶由少到多再到少 ），背风坡降水量少（由山顶向山麓逐渐递减）；
（二）等高线地形图与河流
1.水系特征：山地常形成放射状水系；盆地常形成向心状水系；
2.水文特征：
①等高线密集的河谷，落差大，河流流速大，流水侵蚀作用强烈，陡崖处有时形成瀑布；
②河流的流量还与流域面积(集水区域面积)和所处迎风坡、背风坡有关。
（三）等高线与生产活动
1.选点
（应建在等高线稀疏的地方） 占地广，要有平坦开阔，利用跑道建设，以及飞机起飞有保证；
坡度适当的地形，以利排水；良好的地质条件，保证地基稳定；
2.选线
3.选面
（1）农业生产布局

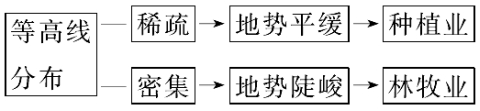

根据 等高线地形图反映的地形类型、地势起伏、坡度陡缓 ，结合气候和水源条件，因地制宜规划农、林、牧、渔业合理布局的方案。平原宜发展种植业；山区宜发展林业、畜牧业
（2）工业区、居民区选址
一般选在靠近水源、交通便利、等高线间距较大的地形平坦开阔处。

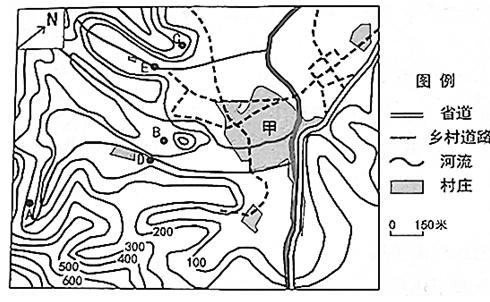

术语：地势平坦，有利于建厂。（小区位角度）13.下图为我国南方某地等高线地形图(单位:米)，图中甲村多明清古建筑。读图，完成下列问题。
(3)说明在地形影响下，该区域交通线路的分布特征。
(4)当地拟修建一座水库， 其水坝坝顶的海拔为100米，水库坝址有D处和E处两个选择方案。请选择其中一个方案，简述其主要的优势与不足。
【答案】(3)丘陵地区(山区)交通线路少，稀疏;平原地区(山间谷地)交通线路多，稠密。
(4)D处:库区面积和蓄水量大;工程量小;淹没土地多;人口迁移规模大。E处:库区面积和蓄水量小;工程量大;淹没土地少;人口迁移规模小。

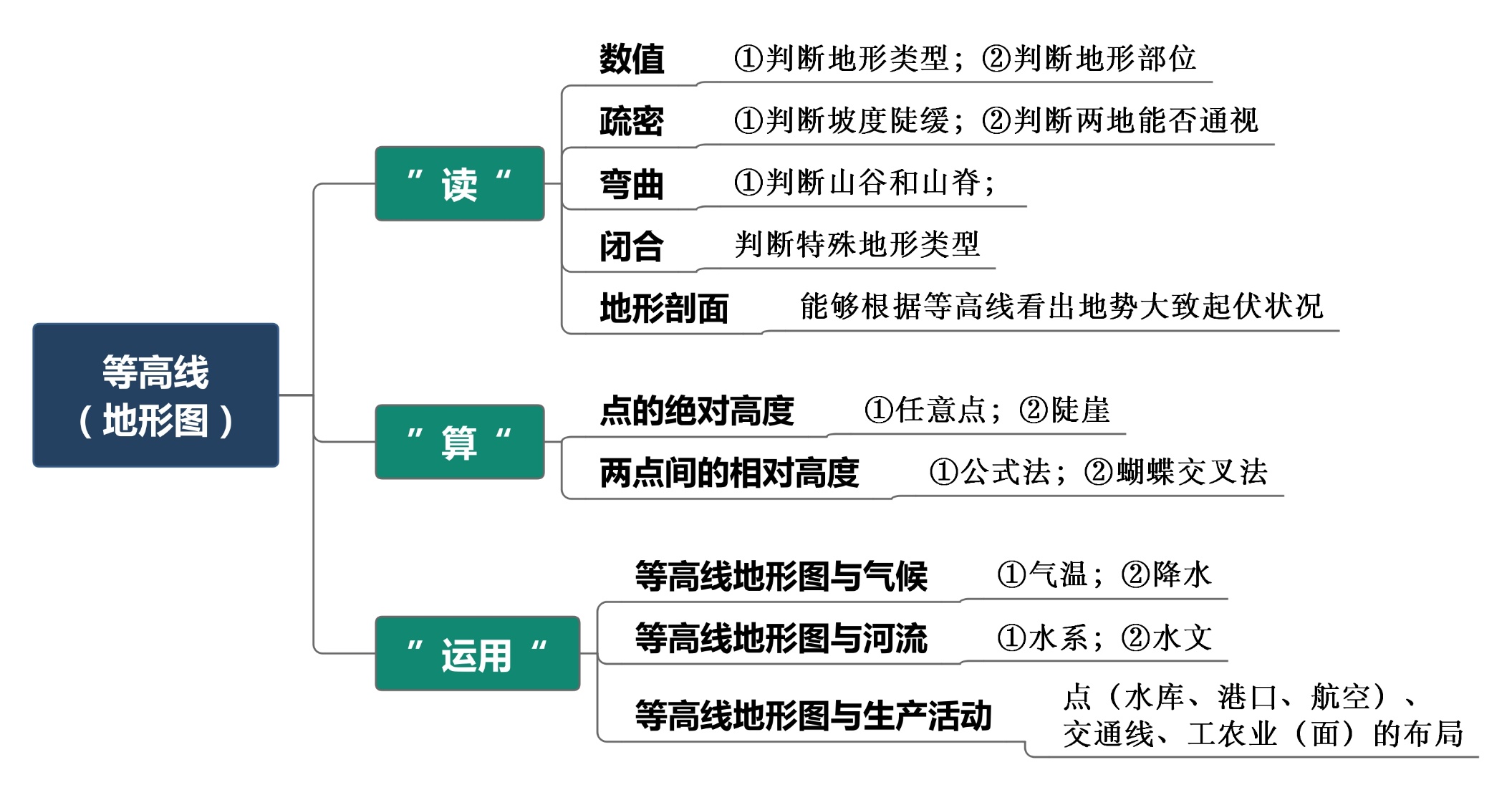

【课堂归纳】
【简答必背】
一、地形特征的描述方法
①地形以**地形为主（最多写出2种）
②主要地形（区）分布位置及延伸方向
③地势**高**低
④起伏大小（地势落差）
⑤海岸线曲折/平直/漫长；（特殊地貌描述：如喀斯特地貌）
二、水库选址
①位于峡谷，库容量大，工程量小
②避开断裂地震带，地质稳定
③周边聚落少，移民少
④对生态环境影响小
三、港口选址
①陆域条件：地质稳定、地形平坦开阔，筑港条件好（地基坚硬）
②水域条件：港阔水深（等深线密集）位于港湾（避风）无结冰期（封冻期短）
③经济腹地广阔
④以城市为依托
⑤陆上交通便捷，利于货物的集散
四、航空港选址
①地势平坦开阔，利于跑道建设和飞机起飞降落
②坡度适当的地形，以利排水
③良好的地质条件，保证地基稳定
④跑道沿盛行风的方向修建，利于飞机逆风起飞和降落
⑤位于郊区，对城市干扰小
⑥与市区之间有快速干线相连接
