UG注塑模具设计中，常常在设计浇注系统时用到牛角（香蕉）进胶方案，简称牛角镶件，或称勾形镶件，香蕉镶件 ， 一般用于成品 外观面不能有浇口痕，而亦不能用潜水或潜頂針。
出口模用得非常多，特别是像 华益盛 银宝山新 专做汽车模的，都在用这种牛角设计。
它可实现自动断胶口，自动化生产，节省生产成本。

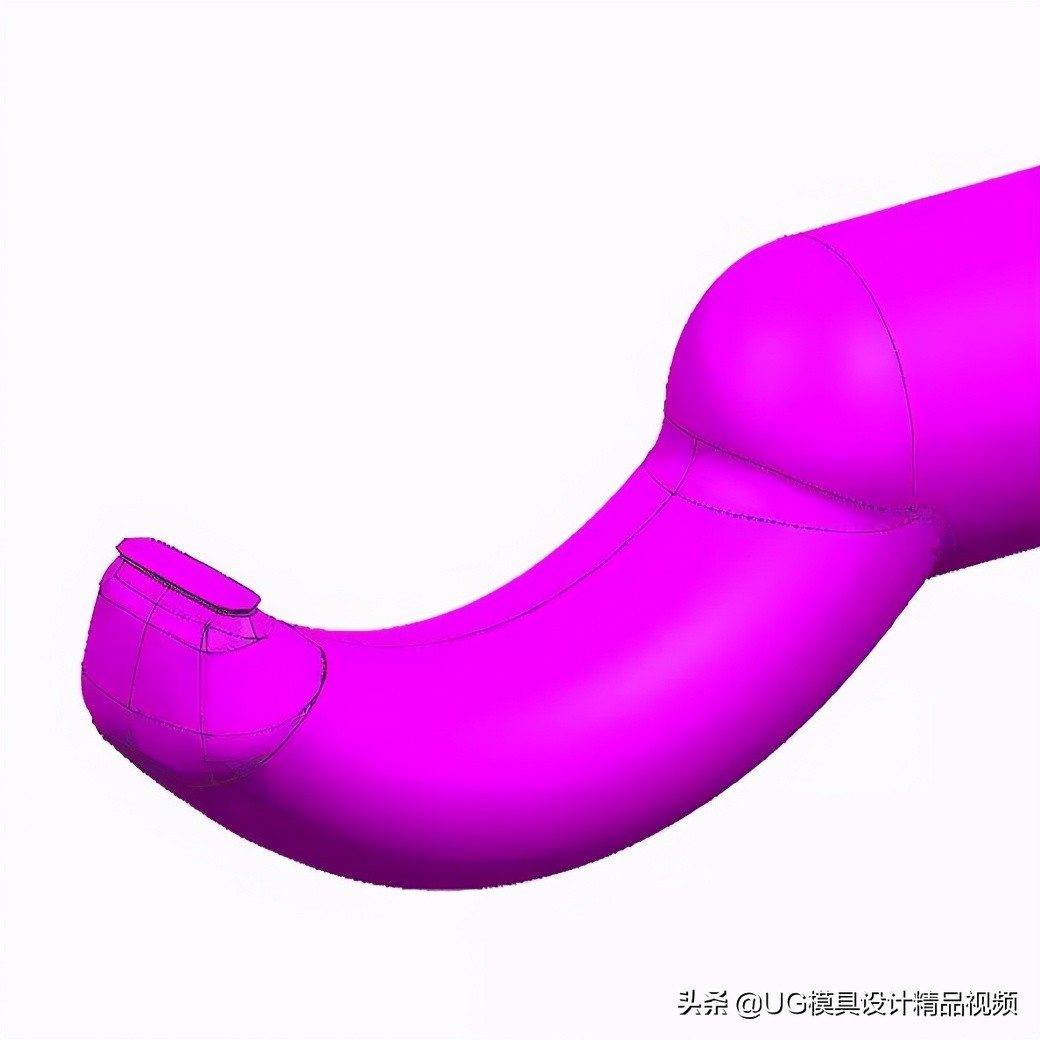

牛角镶件
牛角镶件的画法有很多种，每个公司都有不同的做法。
推荐大家使用标准件。
推荐理由：
1.标准件是 根据不同的胶料，设计不的顶出弧形及顶出距离， 这些数据是通过不断的测试得到的， 安全性 稳定性有保证。
2.牛角标准件可以 根据不同的产品结构，提供各种样式进胶口供选择，使用非常方便。
3.另外牛角镶件形状设计比较合理，简单的说就是 比较壮（比较宽），利于注塑时快速填充，保压，改善产品缺陷。
4.最后从 设计的角度 来说，它省去了 画图时间 ，如果你不是有经验的设计，还不一定能画好，满足生产要求 。
下面给大家介绍一款标准的牛角镶件， 品牌是i-mold ，做汽车模的公司都在用，主要涉及：
1.i-mold牛角浇口类形有那些？
2.i-mold根据不用胶料怎么选浇口？
3.i-mold牛角顶出距离怎么计算？
4.i-mold使用注意事项？
5.i-mold进浇口怎么画？
01
i-mold牛角浇口 及浇口大小类形

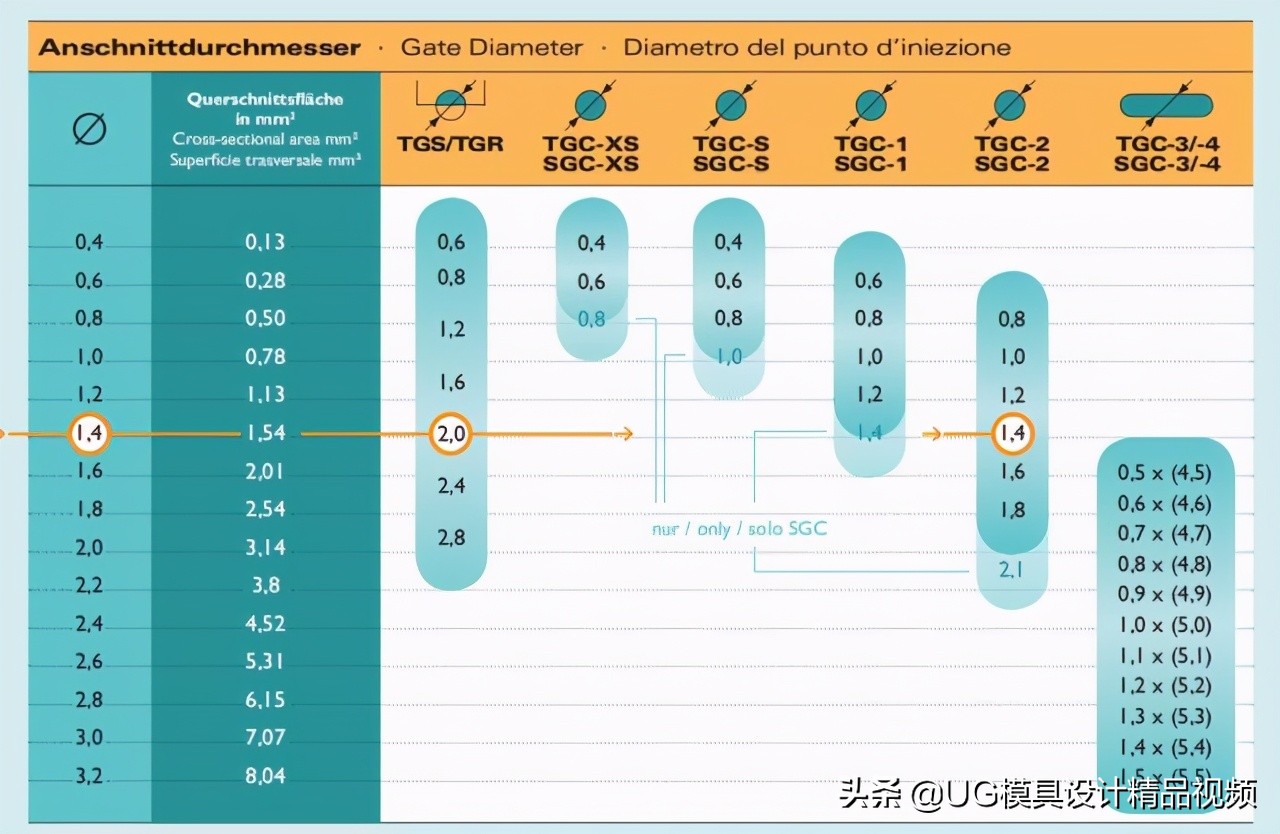

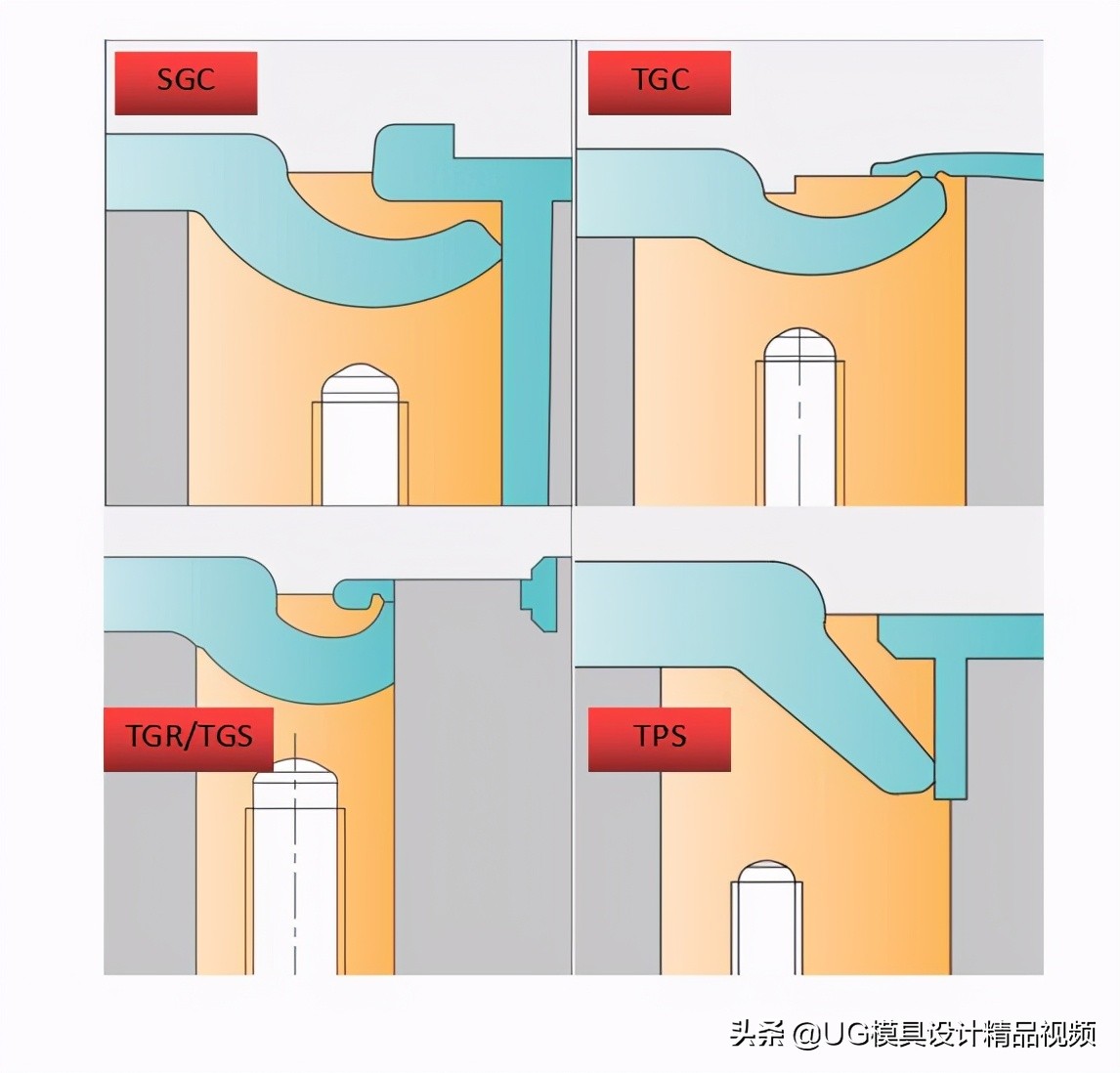

i-mold牛角浇口类形主要有 SGC TGC TGR TGS TPS,比较常用是的TGC SGC。浇口大小如图所示。
汽车模用的比较多U形浇口，具体根据实际情况选用。
i-mold牛角浇口
浇口大小类形
02
i-mold牛角浇口选择
i-mold浇口运用是根据胶料选择的，这就是标准件和自己画牛角的最大区别，根据数据比根据经验更可靠。
不同胶料适用不同类型浇口，确定好胶料后，对着图表找到可以适用的类型，再根据实际产品结构选用。
例如：PP料 图中8种类型都可以用，选TGCS 对应顶出长度L是20mm, 需注意的是不同类型的顶出长度是不一样，顶出长度第3点会讲到。
不同类型的顶出长度
03
i-mold牛角顶出距离
i-mold浇口顶出距离 （L） 如图是根据不同胶料 牛角类型确定的，都有对应不同的长度， 注意L与顶针0.8L要对应改 。

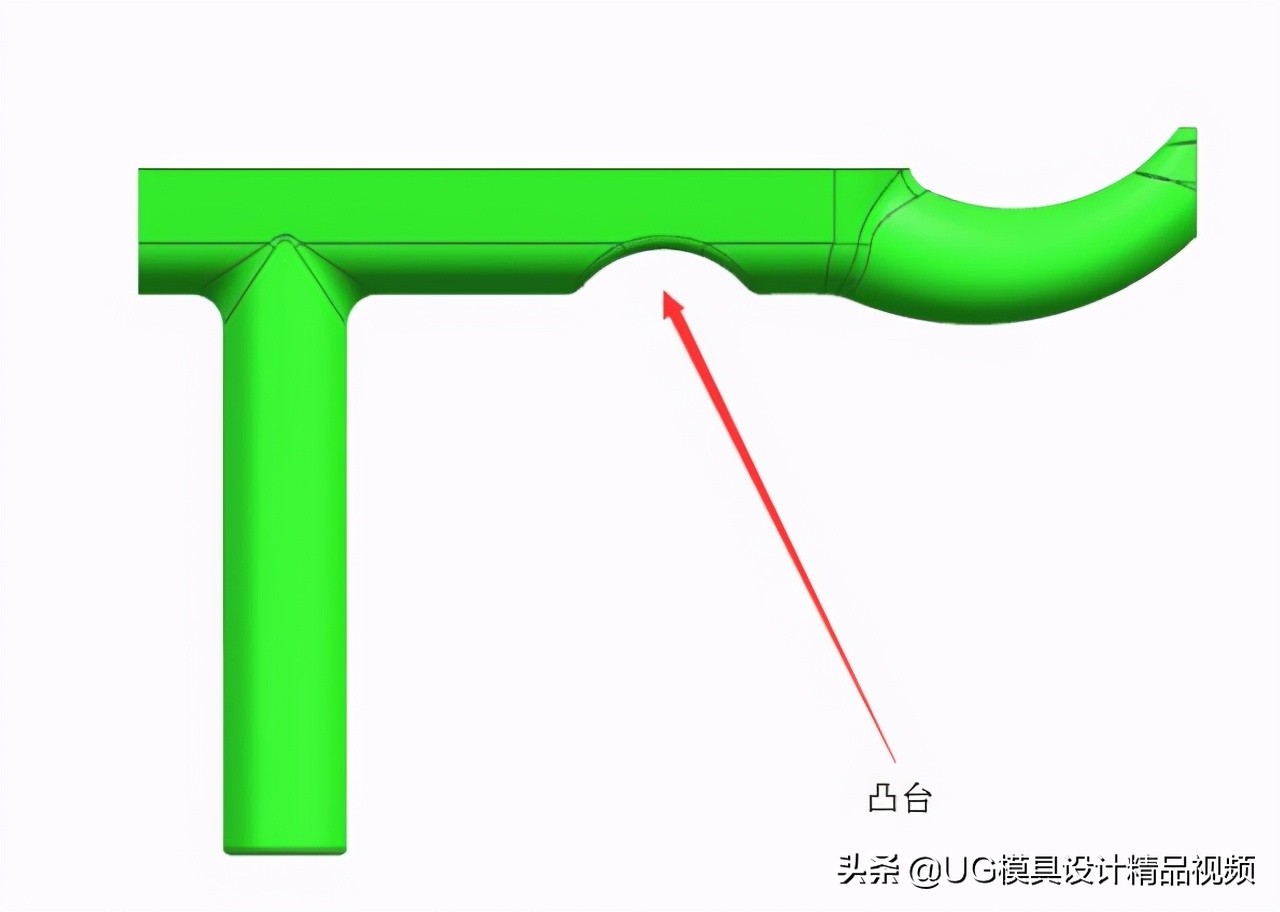

尽量按给的参数距离做，做接近也是可以的，如果空间有限，可以考虑在 流道减胶，做个凸台当撬撬板用 ，改善顶出。其它类型或自己画的牛角同样适用。
i-mold牛角顶出距离
做个凸台当撬撬板用
04
i-mold牛角镶件注意事项

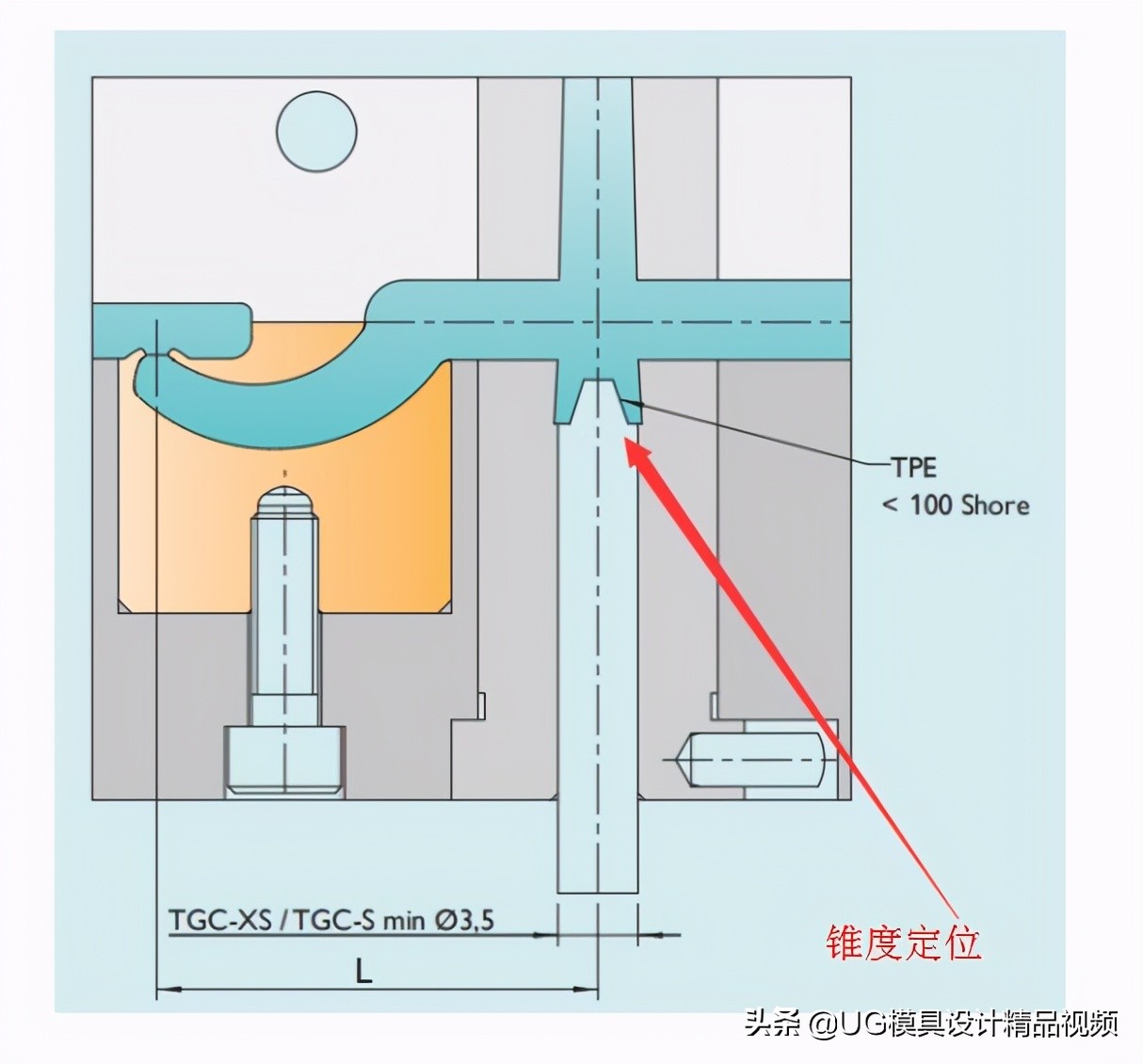

1.顶出顶针要做锥度定位（如图），目的是不让牛角顶出过程 倾斜 ，弧面受力是很大的，导致顶不出来.

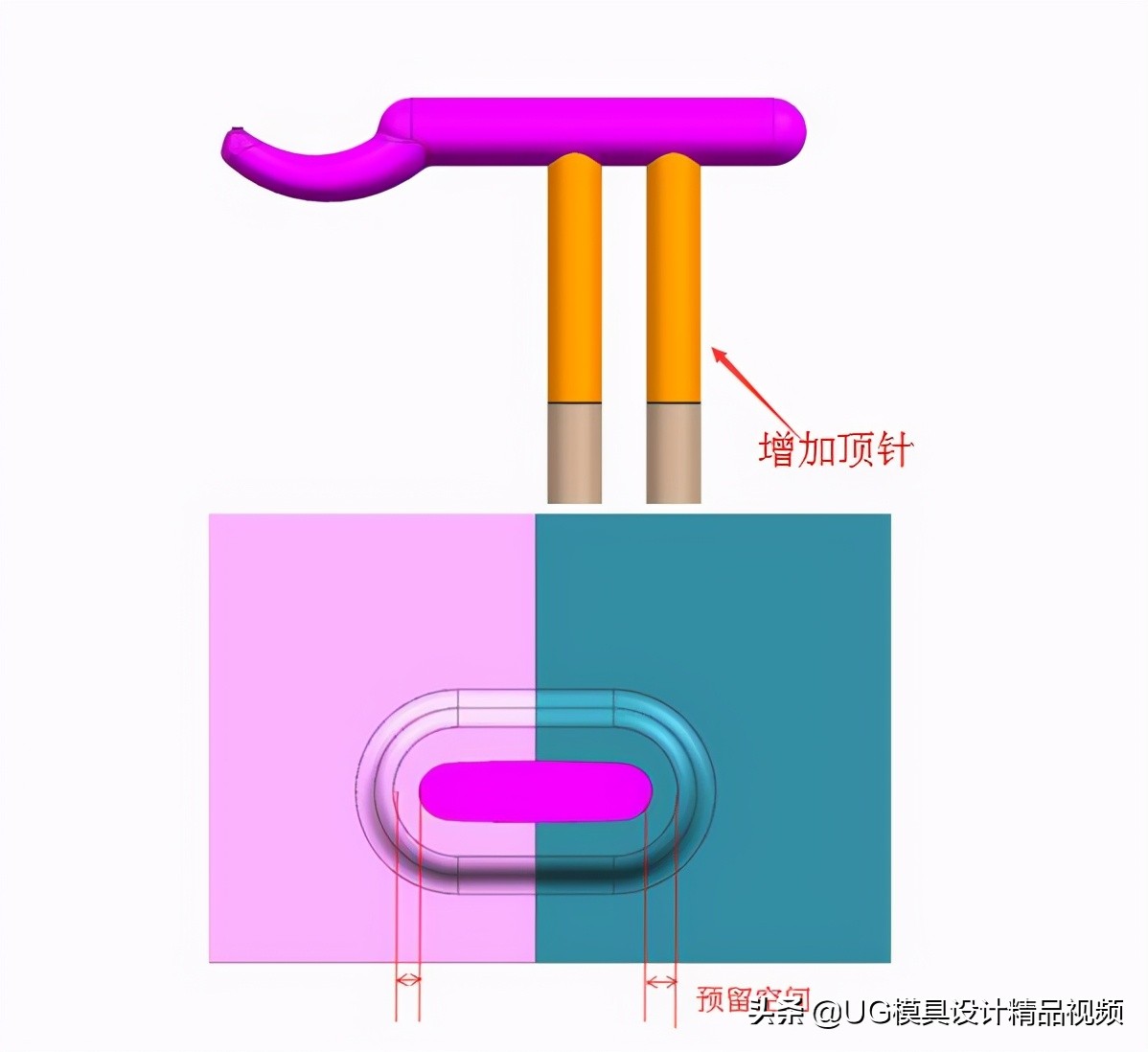

2.如果是只有一个牛角进胶口，要考虑 顶出平衡增加多一支顶针顶出 （如图）
3.进胶口口部 预留空间 ，方便后期改模加大进胶口时，不用烧焊
i-mold牛角镶件注意事项
进胶口口部预留空间
05
i-mold进浇口怎么画？
先看一张进胶口的照片，这是我公司做的，浇口断的很干净，客户很满意，这是奔驰车的产品。
言归正传统，具体步骤如下：
浇口深进产品0.5mm,防止浇口残留刮手或影响装配

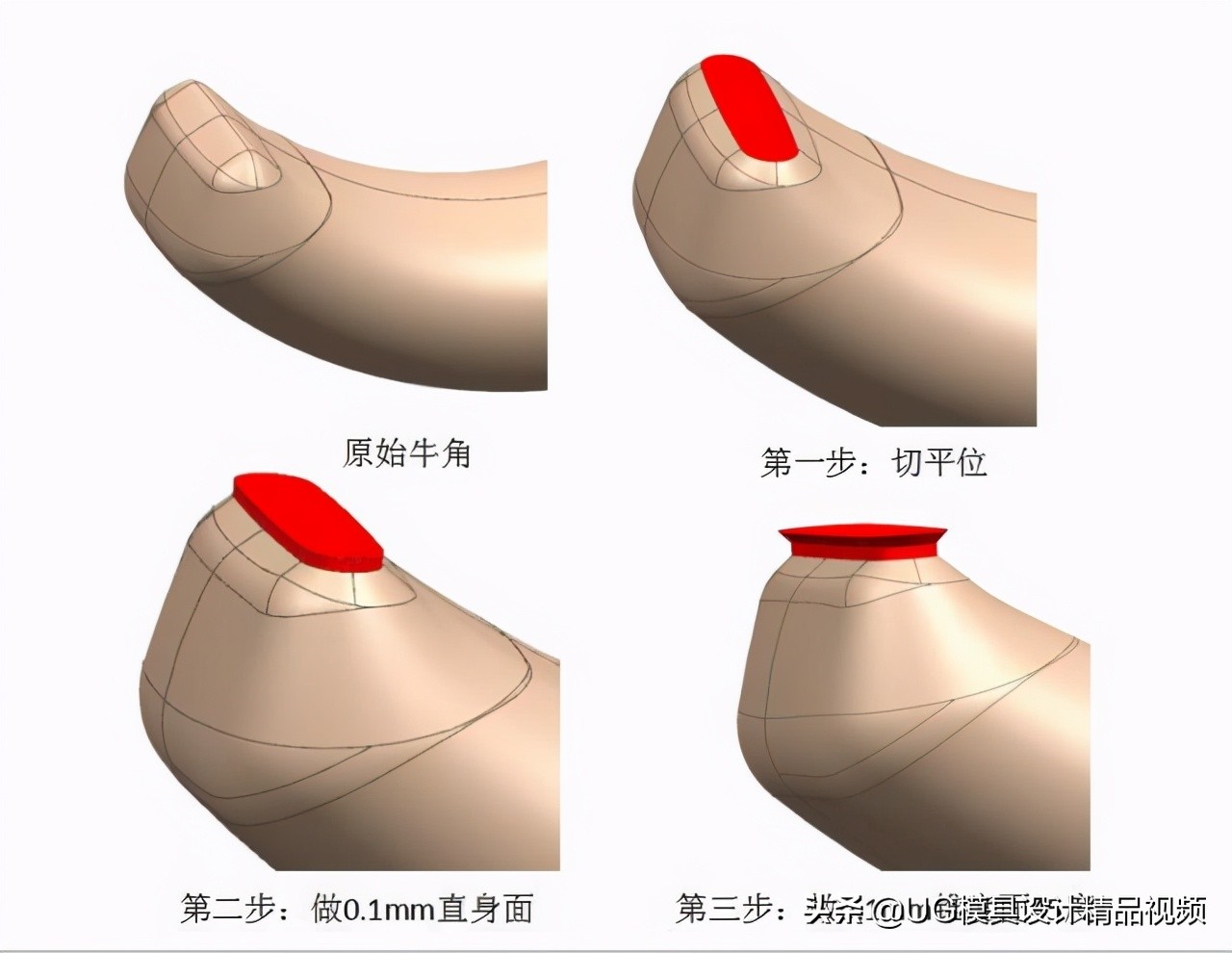

浇口做一段0.1-0.2mm直身面，同时做一个喇叭口，便于断胶口，请看下图演示 。
i-mold进浇口
进胶口设计步骤
