焊接符号大全
——角焊缝尺寸
问题①：什么因素决定了角焊缝的尺寸？
问题1：什么因素决定了角焊缝的尺寸？

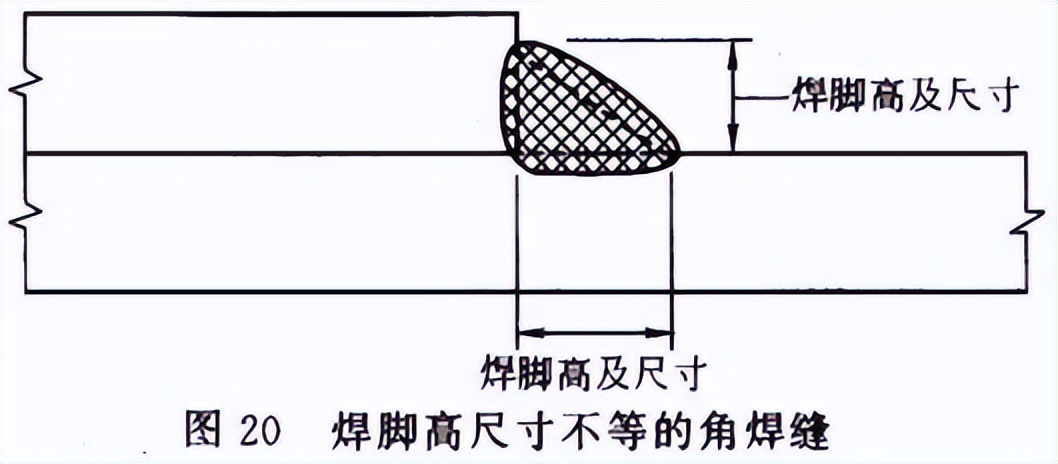

答： 角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，如图20。
问题②：角焊缝的尺寸在焊缝符号上是如何标注的？
问题2：角焊缝的尺寸在焊缝符号上是如何标注的？

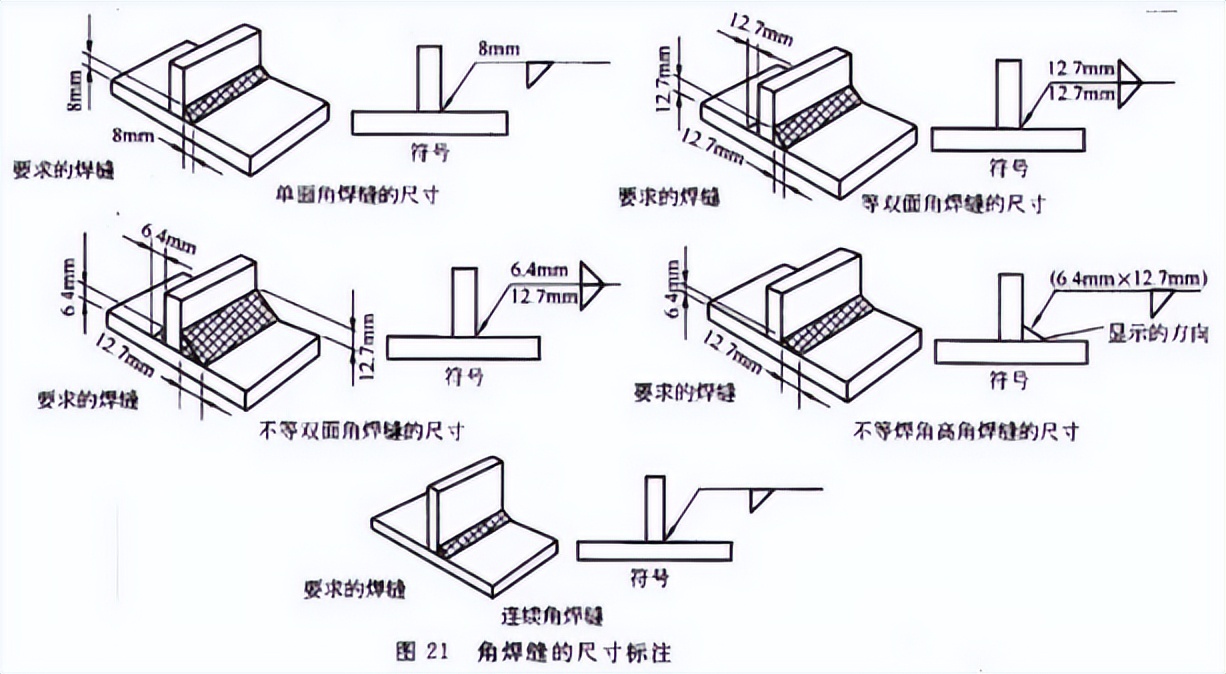

答： 角焊缝尺寸用焊脚高表示，焊脚高尺寸标注在角焊缝符号的旁边，如图21所示。
问题③：角焊缝的长度如何确定？
问题3：角焊缝的长度如何确定？

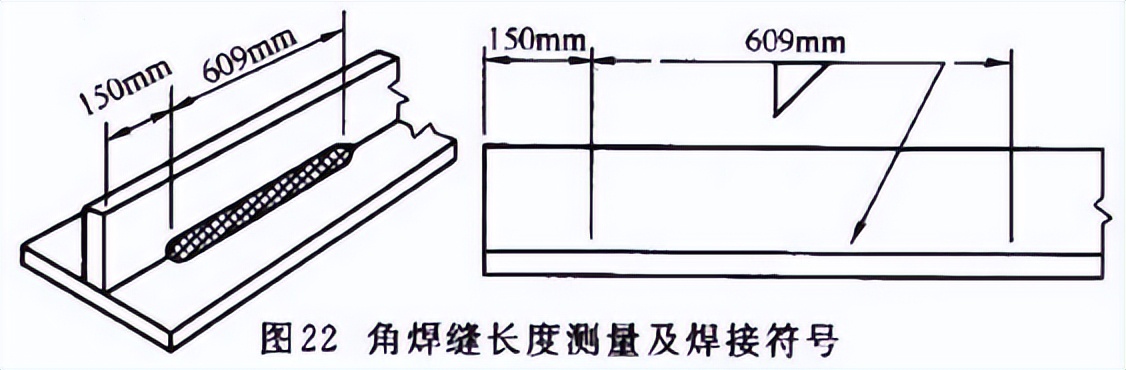

答：角焊缝是一条从一端到另一端连续的焊缝，除非有尺寸限制。如果焊缝不要求是连续的，在角焊缝符号右边应标注一个数码，提示操作者焊缝的长度，如图22所示。
END
