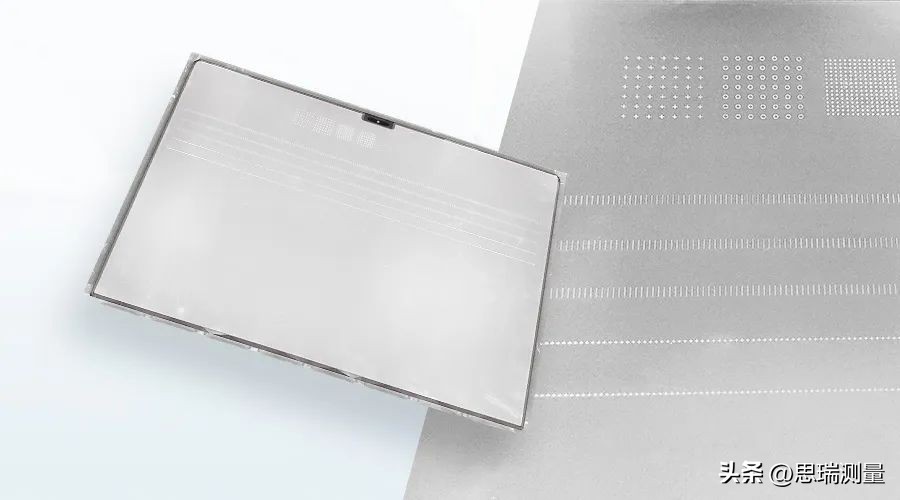

在机器视觉、图像测量、摄影测量、三维重建等领域中，难免会出现镜头畸变的现象，这时标定板的使用非常重要。标定板主要起到校正镜头畸变、确定物理尺寸和像素间换算关系、确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系的作用，因此对于生产厂家来说，其精度检测是一项重要的内容。

检测难点

此次生产制造厂商想对标定板上的点位进行测量，主要测量标定点位相对坐标零位的X、Y值，以确保其精度能够满足生产需求，但是在检测过程中，由于难以准确捕捉十字线、圆、直线的中心，无法在短时间内进行精准测量。

解决方案

针对这一测量难点，思瑞推出了标定板快速定位检测方案，OPTIV ADVANCE F复合式影像测量仪配备PC-DMIS VISION 复合测量软件，不仅能够精准获取标定板测量数值，同时还能满足汽车电子、手机零部件、精密机械加工行业生产制造不同的测量需求，轻松完成各种几何特征测量任务，帮助制造企业提升了产品质量。

检测过程

1. 产品直接放置在玻璃台面，固定即可；

2. 抓取坐标要素；

3. 建立坐标系：按快捷键“CTRL+ALT+A”；

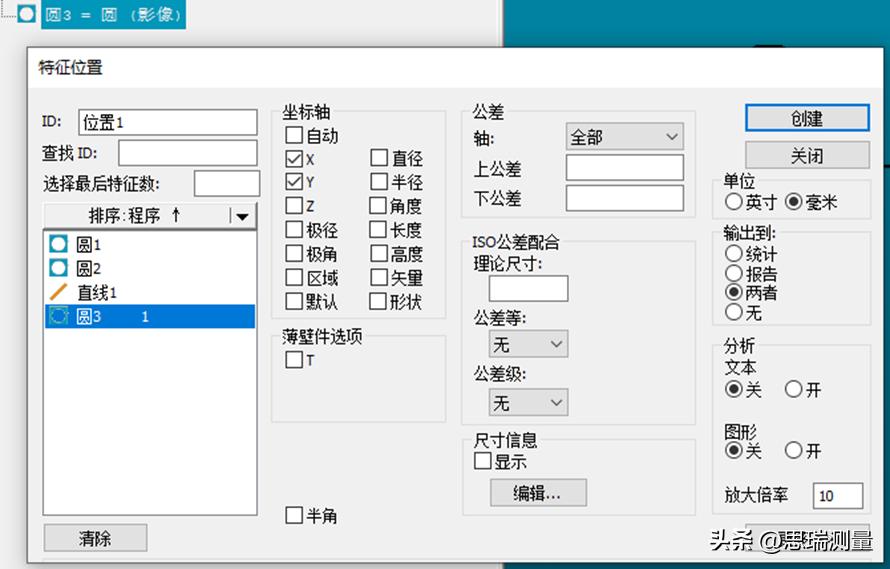

4. 抓取被测要素、并评价被测要素的X、Y值；

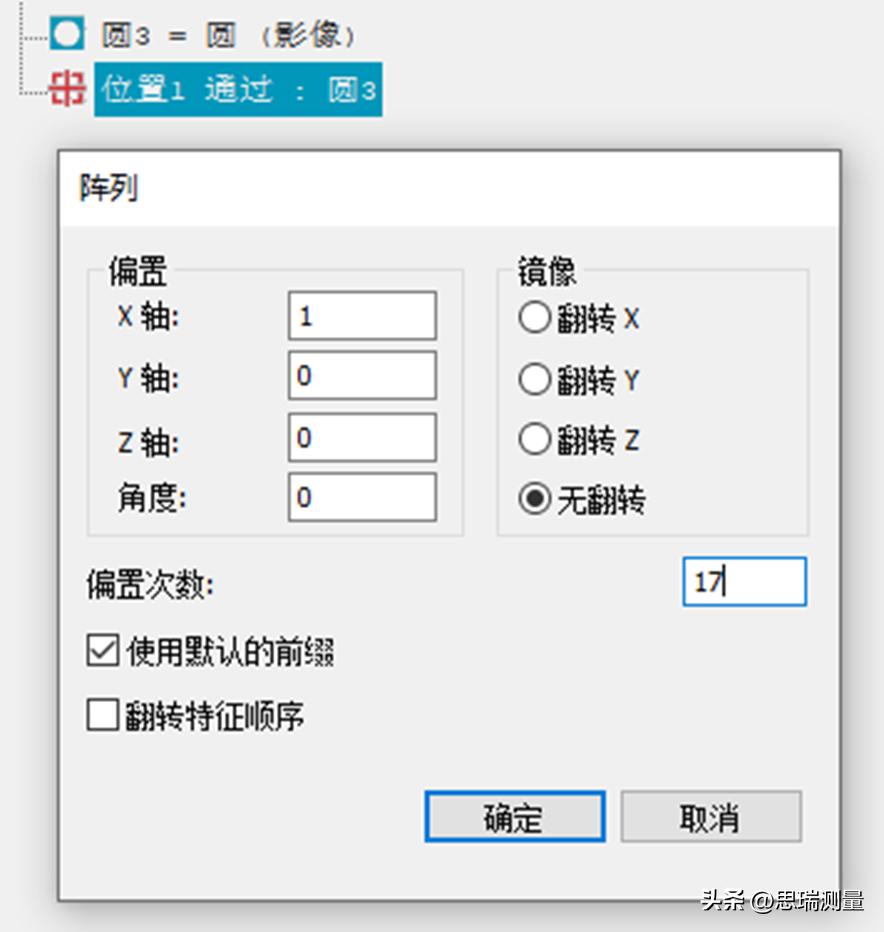

5 阵列:

a) 复制需要阵列的元素及尺寸评价

b) 选择“编辑-阵列”

c) 设置偏置距离及偏置次数

d) 选择“编辑-阵列粘贴”

6. 运行程序；

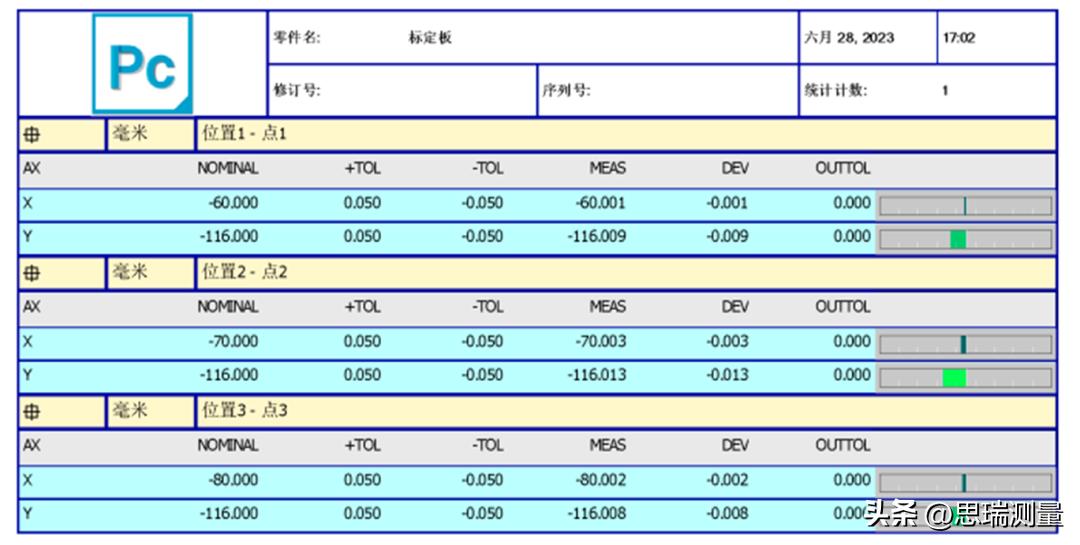

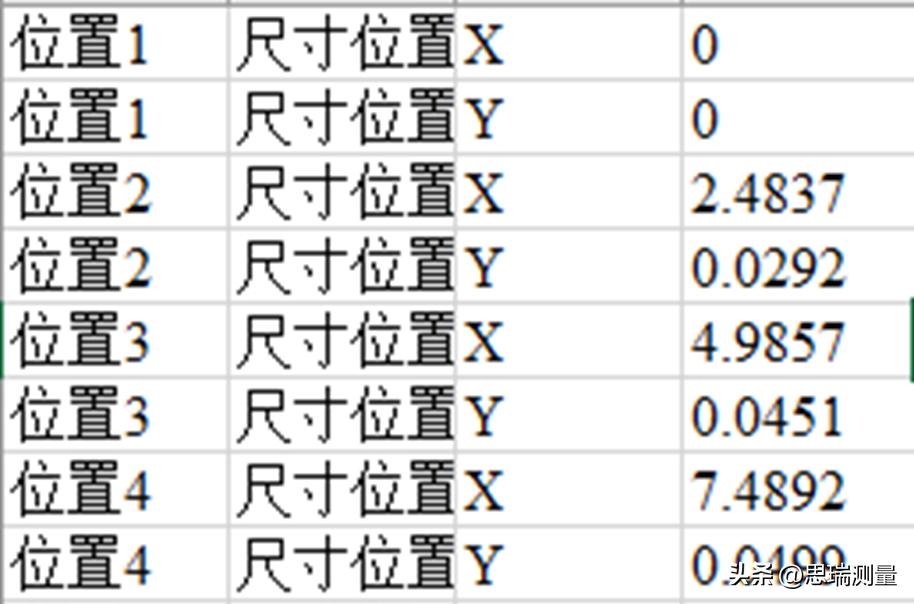

7. 输出EXCEL或PDF报告。

检测效果

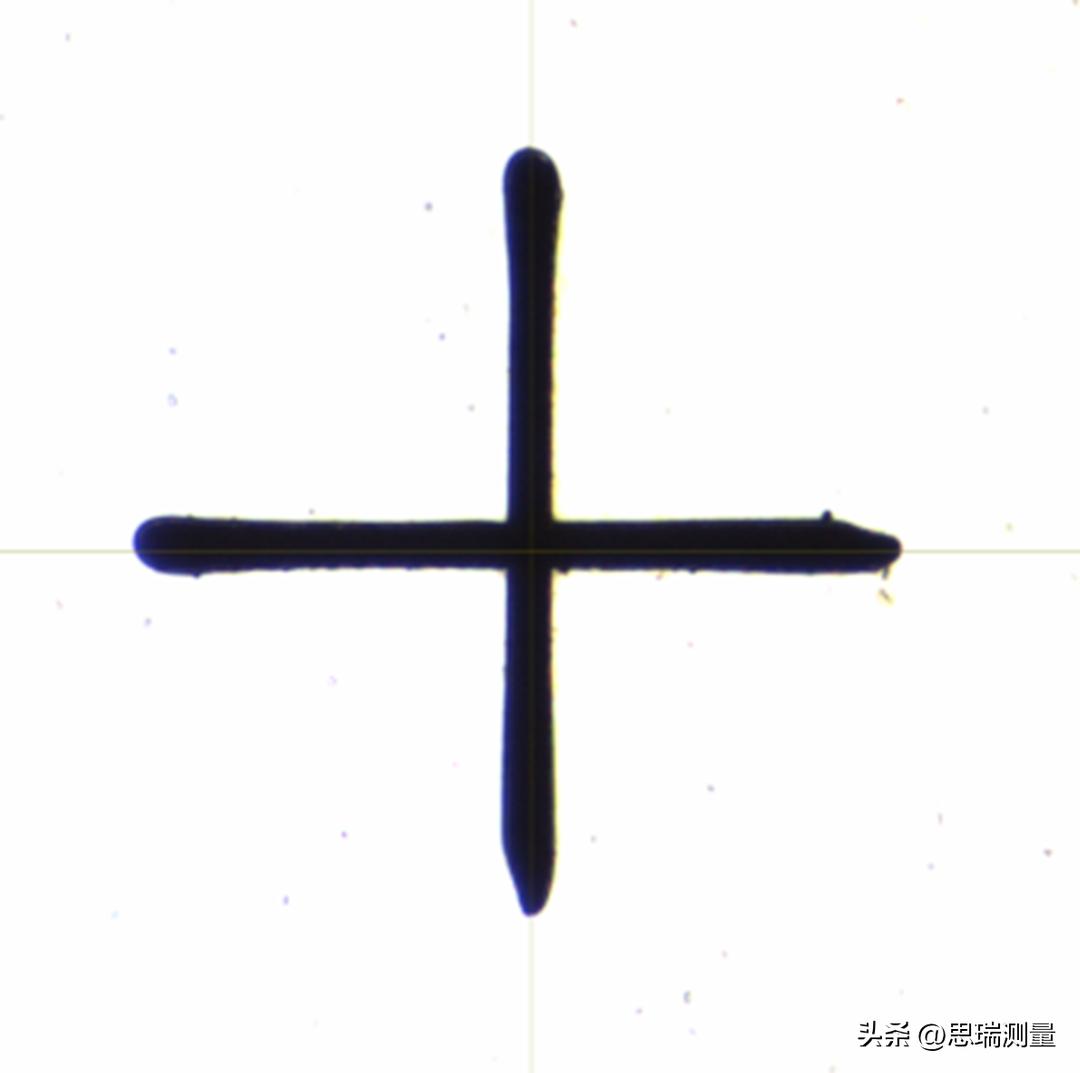

影像成像效果（同轴光）

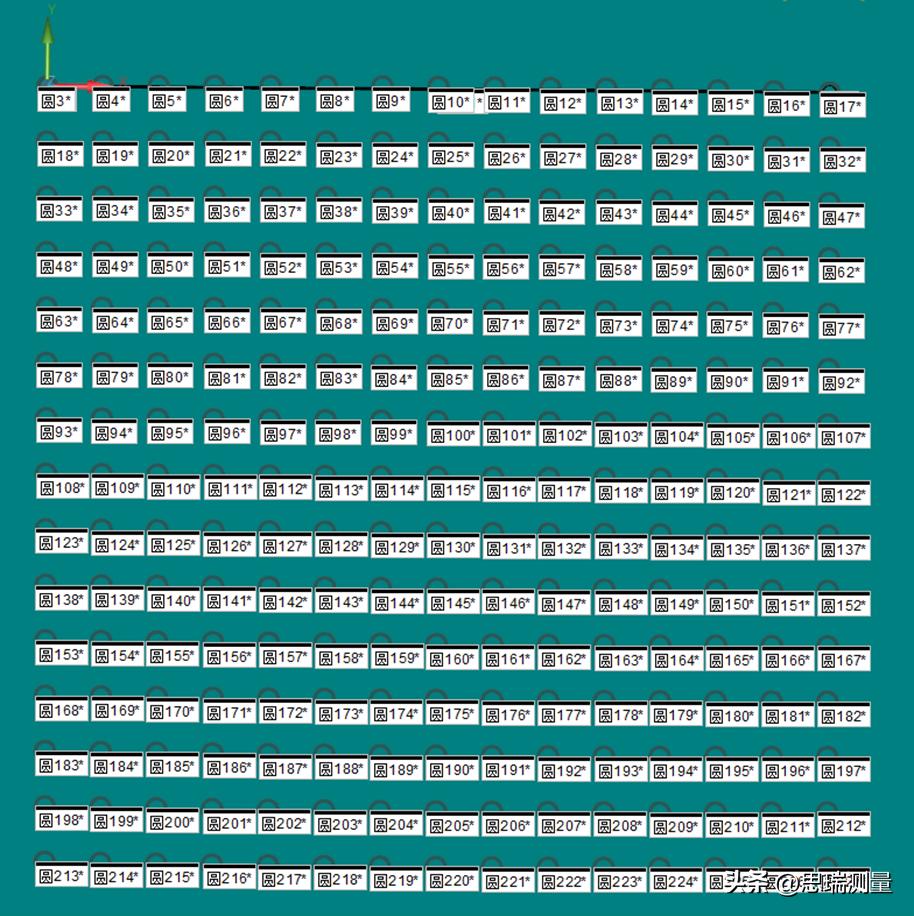

图形窗口效果图

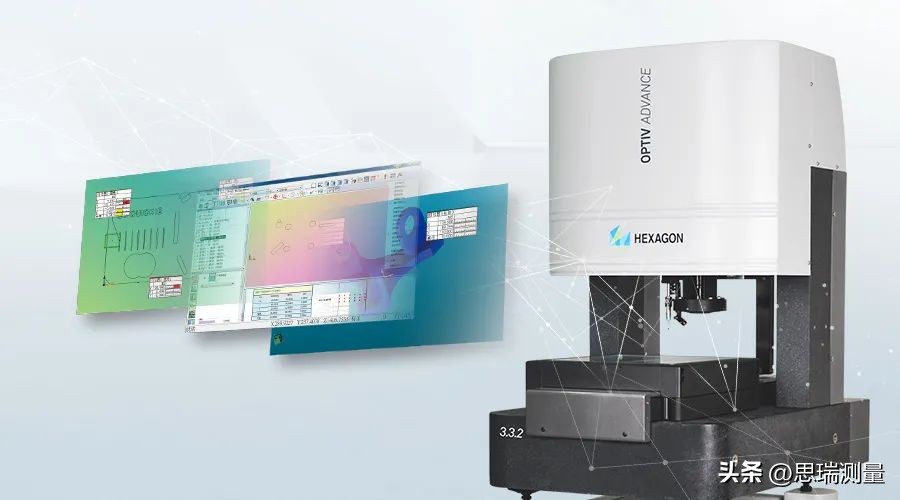

面对日益丰富的市场产品类型，思瑞测量一直不断地为客户提供多元化的产品检测方案。思瑞OPTIV ADVANCE F 通用型影像测量仪，除了上述方案的应用外，这款影像测量仪也被广泛得应用于手机零部件、液晶面板、汽车电子、pcb板等检测中，为各行业产品的精度以及制造效益提供坚实的保障，极大地提升了企业的检测效率及生产产能。
