1、数字万用表简介

数字式测量仪表已成为主流，因为数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。

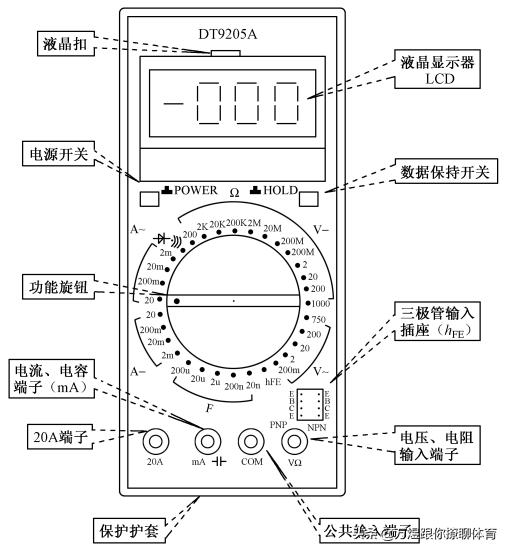

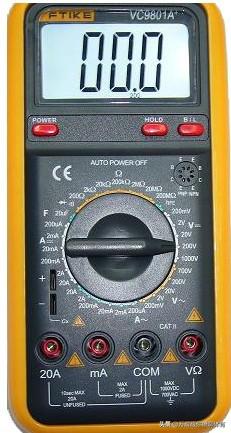

2、数字万用表外观介绍

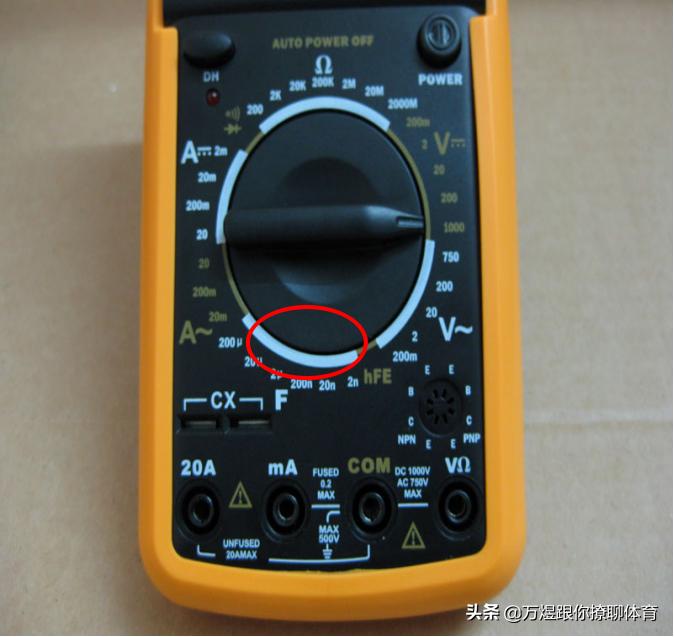

3、数字万用表档位介绍

• （1）交流电压档：它可以测量0至700伏的交流电压（V~），分200mV、2V、20V、200V、700V五档；档的数字是指最大能测量的电压值（量程），测量时不能超过此值。

• （2）直流电压档：它可以测量0至1000伏的直流电压（V=），分200mV、2V、20V、200V、1000V五档；档的数字是指最大能测量的电压值（量程），测量时不能超过此值。

• （3）电阻档：它可以测量0至200兆欧的电阻值（Ω），分200、2KV、20K、200K、2M、20M、200M七档；档的数字是指不能超过的电阻测量值（量程）。

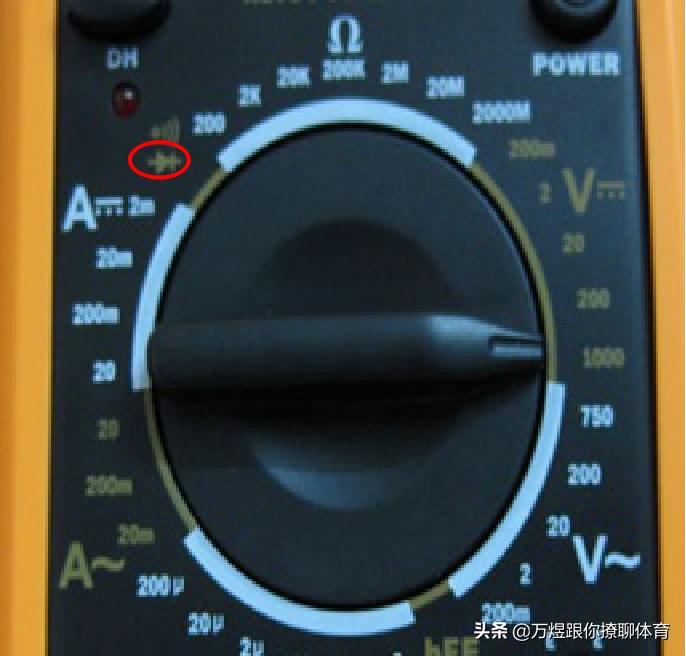

• （4）晶体二极管检验档：它可以测量晶体二极管的导通电压值（直流电压降 ），正向接法时，若显示荧显示“０００”时表示二极管短路，显示“Ｉ”时表示二极管开路，若显示的数字在200Ω至800Ω范围内表明二极管正常。

• （5）导通检查档：它可以测量电路的通断情况，将二测试杆接入被测电路中，若被测电路的电阻小于20Ω时，万用表内的电子蜂鸣器会发出蜂鸣叫声，它与“晶体二极管检验”共用一挡。

• （6）直流电流档：它可以测量0至10安的直流电流（A=），分2mA、20mA、200mA、10A四 档；档的数字是指最大能测量的电流值（量程），测量时不能超过此值。

• （7）交流电流档：它可以测量0－10安的交流电流（A~） 分2mA、200mA、10A三档；档的数字是指最大能测量的电流值（量程），测量时不能超过此值。

• （8）电容档：它可以测量0－20μF的电容值（F） ，分2n、20n、200n、2 μ 、 20μ五档；档的数字是指最大能测量的电容值（量程），测量时不能超过此值。

• （9）插孔选择：

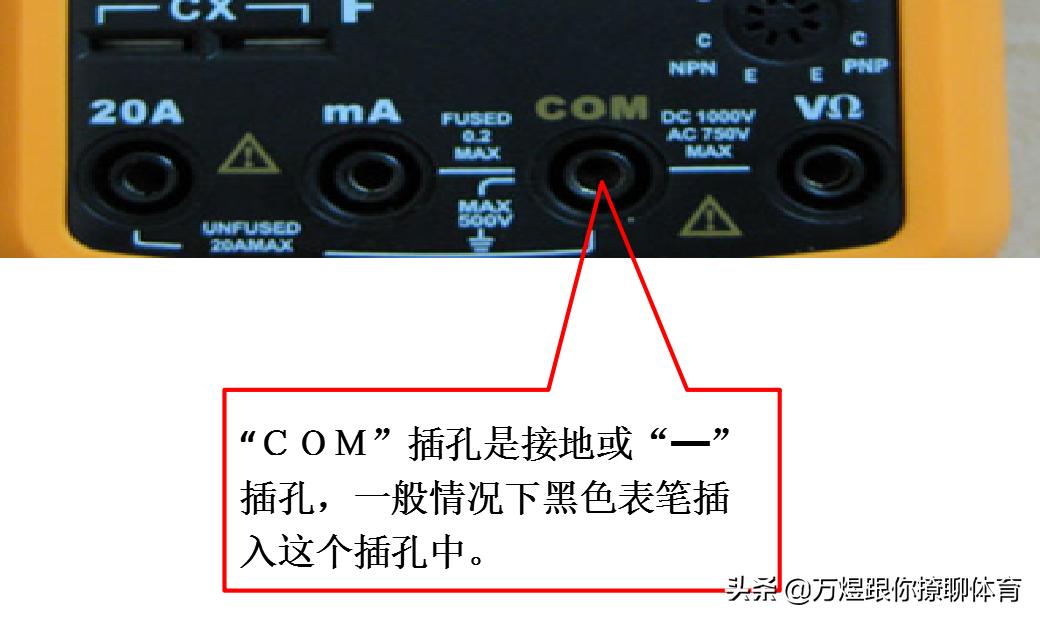

（a）“ＣＯＭ”插孔是接地或“━”插孔，一般情况下黑色表笔插入这个插孔中；

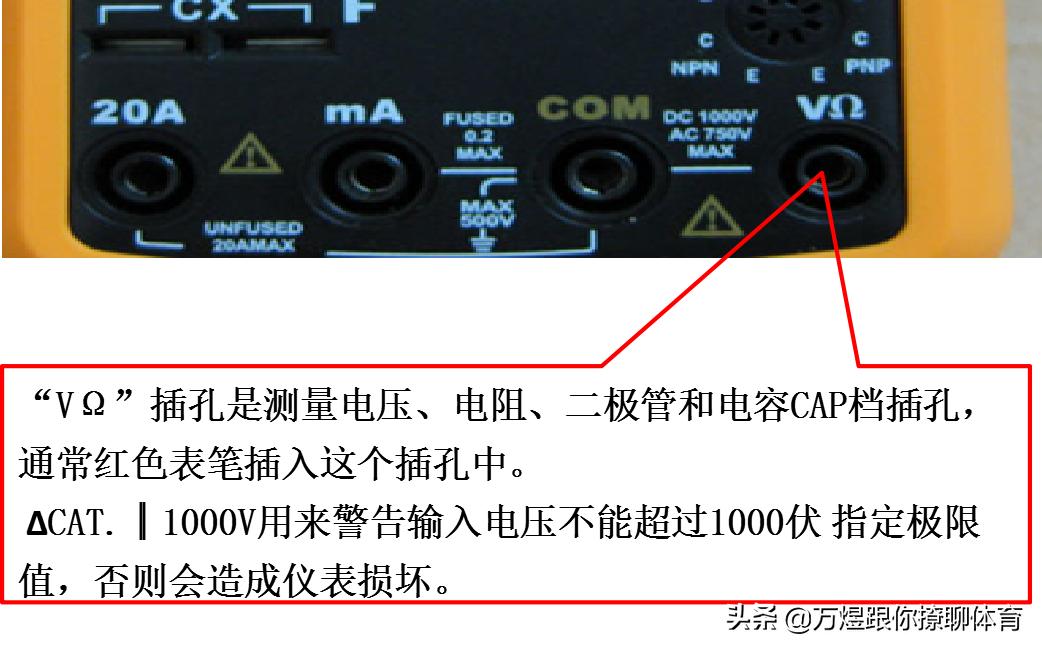

（b）“VΩ”插孔是测量电压、电阻、二极管和电容CAP档插孔，通常红色表笔插入这个插孔中。

ΔCAT.║1000V用来警告输入电压不能超过1000伏 指定极限值，否则会造成仪表损坏。

（c）“ｍＡ”插孔是测量电流的插孔，一般情况下红色表笔插入这个插孔中。

FUSED MAX 200mA表示输入的测量电流最大值不能超过200毫安 。

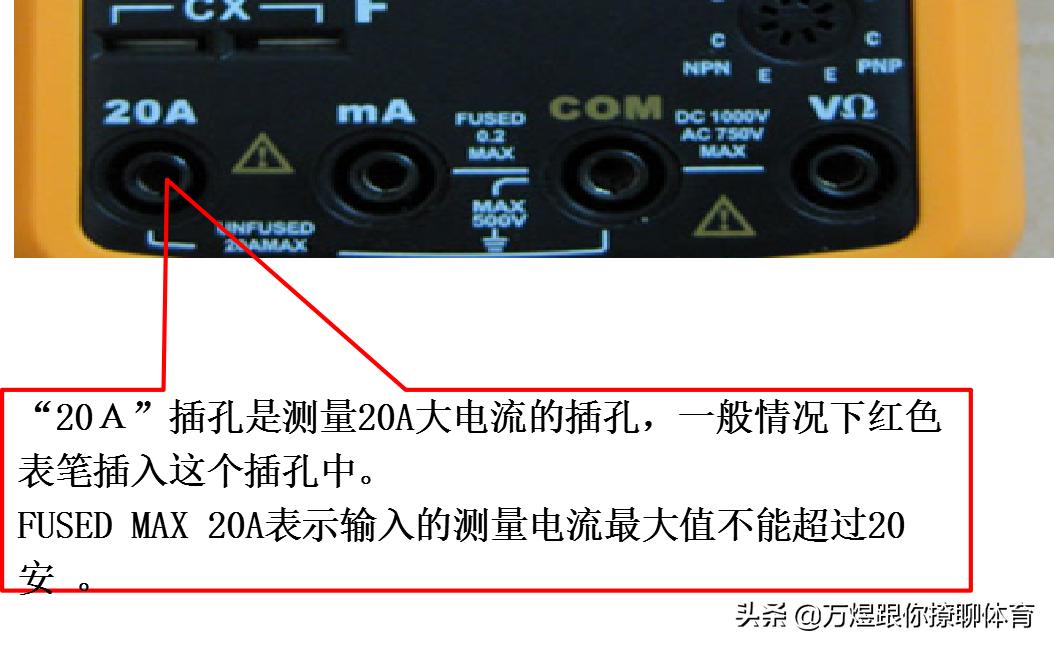

（d）“20Ａ”插孔是测量20A大电流的插孔，一般情况下红色表笔插入这个插孔中。

FUSED MAX 20A表示输入的测量电流最大值不能超过20安 。

4、数字万用表功能介绍

• （1）测量电压

（a）将黑表笔插入COM端口，红表笔插入VΩ端口。

（b）功能旋转开关打至V~(交流)，V-(直流)，并选择合 适的量程 。

（c）红表笔探针接触被测电路正端，黑表笔探针接地或 接负端，即与被测线路并联。

（d）读出LCD显示屏数字。

• （2）测量电阻

（a）关掉电路电源。

（b）选择电阻档（Ω）。

（c）将黑色测试探头插入COM输入插口，红色测试探头插入Ω输入插口。

（d） 将探头前端跨接在器件两端，或预测电阻的那部分电路两端。

5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ）或兆欧（MΩ）。

• （3）测量电流

（a）断开电路；

（b）黑表笔插入com端口，红表笔插入mA或者20A端口；

（c）功能旋转开关打至A~(交流)，A-(直流)，并选择合适 的量程；

（d）断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中；

（e）接通电路；

（f）读出LCD显示屏数字。

• （4）测量电容

（a）将电容两端短接，对电容进行放电，确保数字万用表的安全。

（b）将功能旋转开关打至电容（C）测量档，并选择合适的量程。

（c）将电容插入万用表C-X插孔。

（d）读出LCD显示屏上数字。

• （5）二极管蜂鸣档作用

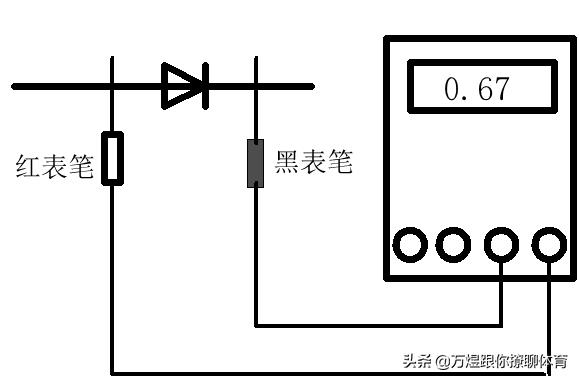

（a）二极管好坏的判断：转盘打在( )档，红表笔插在右一孔内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的两极，如下图所示，然后颠倒表笔再测一次。

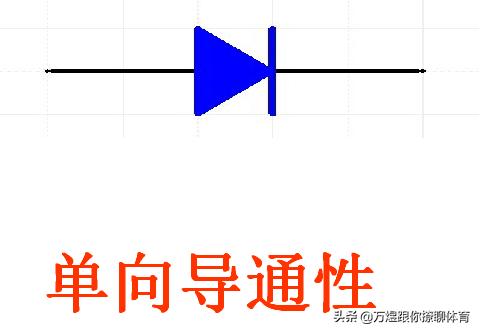

测量结果如下：如果两次测量的结果是：一次显示“1”字样，另一次显示零点几的数字。那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。

（b） 短路检查（判断线路通断）：

将转盘打在短路（ ）档，表笔位置同上。用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。

5、数字万用表使用注意事项

（1） 如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

（2）满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

（3）测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。

（4）当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电时，显示屏将显示“000”，或低位上的数字出现跳动。

（5） 禁止在测量高电压（220V以上）或大电流（0.5A以上）时换量程，以防止产生电弧，烧毁开关触点。
